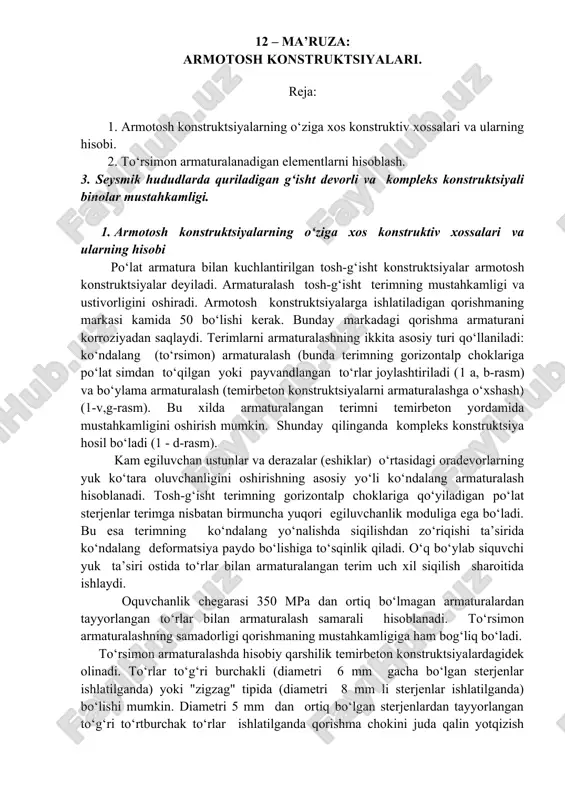

12 – ma’ruza: armotosh konstruktsiyalari. reja: 1. armotosh konstruktsiyalarning o‘ziga xos konstruktiv xossalari va ularning hisobi. 2. to‘rsimon armaturalanadigan elementlarni hisoblash. 3. seysmik hududlarda quriladigan g‘isht devorli va kompleks konstruktsiyali binolar mustahkamligi. 1. armotosh konstruktsiyalarning o‘ziga xos konstruktiv xossalari va ularning hisobi po‘lat armatura bilan kuchlantirilgan tosh-g‘isht konstruktsiyalar armotosh konstruktsiyalar deyiladi. armaturalash tosh-g‘isht terimning mustahkamligi va ustivorligini oshiradi. armotosh konstruktsiyalarga ishlatiladigan qorishmaning markasi kamida 50 bo‘lishi kerak. bunday markadagi qorishma armaturani korroziyadan saqlaydi. terimlarni armaturalashning ikkita asosiy turi qo‘llaniladi: ko‘ndalang (to‘rsimon) armaturalash (bunda terimning gorizontalp choklariga po‘lat simdan to‘qilgan yoki payvandlangan to‘rlar joylashtiriladi (1 a, b-rasm) va bo‘ylama armaturalash (temirbeton konstruktsiyalarni armaturalashga o‘xshash) (1-v,g-rasm). bu xilda armaturalangan terimni temirbeton yordamida mustahkamligini oshirish mumkin. shunday qilinganda kompleks konstruktsiya hosil bo‘ladi (1 - d-rasm). kam egiluvchan ustunlar va derazalar (eshiklar) o‘rtasidagi oradevorlarning yuk ko‘tara oluvchanligini oshirishning asosiy yo‘li ko‘ndalang armaturalash hisoblanadi. tosh-g‘isht terimning gorizontalp choklariga qo‘yiladigan po‘lat sterjenlar terimga nisbatan birmuncha yuqori …

2 / 8

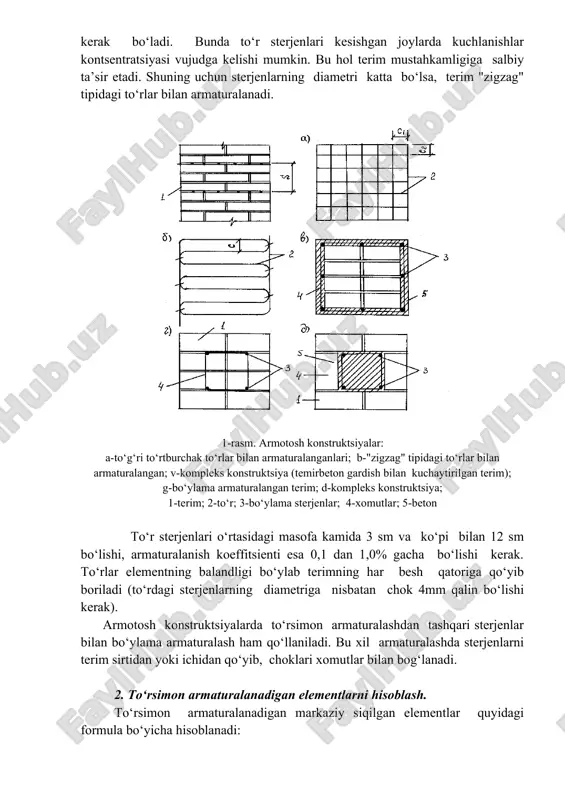

konstruktsiyalardagidek olinadi. to‘rlar to‘g‘ri burchakli (diametri 6 mm gacha bo‘lgan sterjenlar ishlatilganda) yoki "zigzag" tipida (diametri 8 mm li sterjenlar ishlatilganda) bo‘lishi mumkin. diametri 5 mm dan ortiq bo‘lgan sterjenlardan tayyorlangan to‘g‘ri to‘rtburchak to‘rlar ishlatilganda qorishma chokini juda qalin yotqizish kerak bo‘ladi. bunda to‘r sterjenlari kesishgan joylarda kuchlanishlar kontsentratsiyasi vujudga kelishi mumkin. bu hol terim mustahkamligiga salbiy ta’sir etadi. shuning uchun sterjenlarning diametri katta bo‘lsa, terim "zigzag" tipidagi to‘rlar bilan armaturalanadi. 1-rasm. armotosh konstruktsiyalar: a-to‘g‘ri to‘rtburchak to‘rlar bilan armaturalanganlari; b-"zigzag" tipidagi to‘rlar bilan armaturalangan; v-kompleks konstruktsiya (temirbeton gardish bilan kuchaytirilgan terim); g-bo‘ylama armaturalangan terim; d-kompleks konstruktsiya; 1-terim; 2-to‘r; 3-bo‘ylama sterjenlar; 4-xomutlar; 5-beton to‘r sterjenlari o‘rtasidagi masofa kamida 3 sm va ko‘pi bilan 12 sm bo‘lishi, armaturalanish koeffitsienti esa 0,1 dan 1,0% gacha bo‘lishi kerak. to‘rlar elementning balandligi bo‘ylab terimning har besh qatoriga qo‘yib boriladi (to‘rdagi sterjenlarning diametriga nisbatan chok 4mm qalin bo‘lishi kerak). armotosh konstruktsiyalarda to‘rsimon armaturalashdan tashqari sterjenlar bilan …

3 / 8

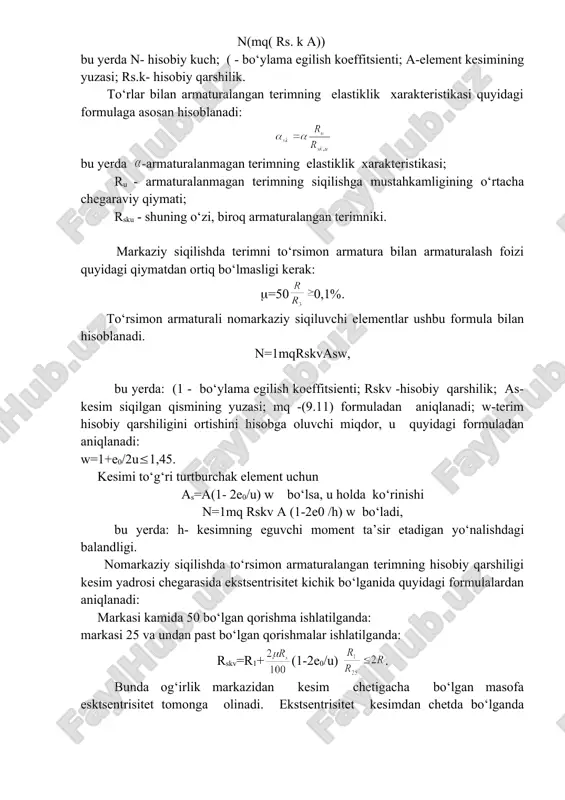

hegaraviy qiymati; rsku - shuning o‘zi, biroq armaturalangan terimniki. markaziy siqilishda terimni to‘rsimon armatura bilan armaturalash foizi quyidagi qiymatdan ortiq bo‘lmasligi kerak: (=50 0,1(. to‘rsimon armaturali nomarkaziy siqiluvchi elementlar ushbu formula bilan hisoblanadi. n=1mqrskvasw, bu yerda: (1 - bo‘ylama egilish koeffitsienti; rskv -hisobiy qarshilik; as-kesim siqilgan qismining yuzasi; mq -(9.11) formuladan aniqlanadi; w-terim hisobiy qarshiligini ortishini hisobga oluvchi miqdor, u quyidagi formuladan aniqlanadi: w=1+e0/2u(1,45. kesimi to‘g‘ri turtburchak element uchun as=a(1- 2e0/u) w bo‘lsa, u holda ko‘rinishi n=1mq rskv a (1-2e0 /h) w bo‘ladi, bu yerda: h- kesimning eguvchi moment ta’sir etadigan yo‘nalishdagi balandligi. nomarkaziy siqilishda to‘rsimon armaturalangan terimning hisobiy qarshiligi kesim yadrosi chegarasida ekstsentrisitet kichik bo‘lganida quyidagi formulalardan aniqlanadi: markasi kamida 50 bo‘lgan qorishma ishlatilganda: markasi 25 va undan past bo‘lgan qorishmalar ishlatilganda: rskv=r1+ (1-2e0/u) . bunda og‘irlik markazidan kesim chetigacha bo‘lgan masofa esktsentrisitet tomonga olinadi. ekstsentrisitet kesimdan chetda bo‘lganda (to‘g‘ri to‘rtburchak kesimda ye0> 0,17h ), hamda egilishda (h>15 yoki …

4 / 8

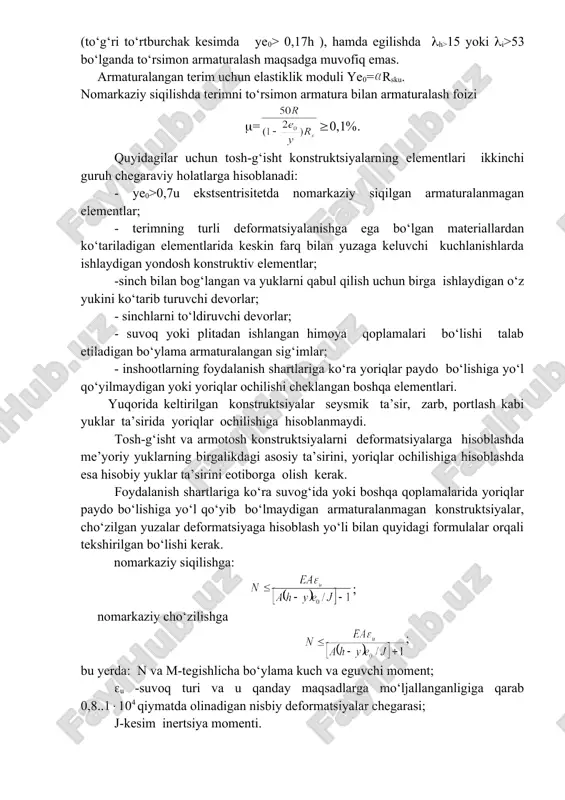

oki plitadan ishlangan himoya qoplamalari bo‘lishi talab etiladigan bo‘ylama armaturalangan sig‘imlar; - inshootlarning foydalanish shartlariga ko‘ra yoriqlar paydo bo‘lishiga yo‘l qo‘yilmaydigan yoki yoriqlar ochilishi cheklangan boshqa elementlari. yuqorida keltirilgan konstruktsiyalar seysmik ta’sir, zarb, portlash kabi yuklar ta’sirida yoriqlar ochilishiga hisoblanmaydi. tosh-g‘isht va armotosh konstruktsiyalarni deformatsiyalarga hisoblashda me’yoriy yuklarning birgalikdagi asosiy ta’sirini, yoriqlar ochilishiga hisoblashda esa hisobiy yuklar ta’sirini eotiborga olish kerak. foydalanish shartlariga ko‘ra suvog‘ida yoki boshqa qoplamalarida yoriqlar paydo bo‘lishiga yo‘l qo‘yib bo‘lmaydigan armaturalanmagan konstruktsiyalar, cho‘zilgan yuzalar deformatsiyaga hisoblash yo‘li bilan quyidagi formulalar orqali tekshirilgan bo‘lishi kerak. nomarkaziy siqilishga: ; nomarkaziy cho‘zilishga embed equation.3 ; bu yerda: n va m-tegishlicha bo‘ylama kuch va eguvchi moment; (u -suvoq turi va u qanday maqsadlarga mo‘ljallanganligiga qarab 0,8..1(104 qiymatda olinadigan nisbiy deformatsiyalar chegarasi; j-kesim inertsiya momenti. nomarkaziy siqilgan elementlar (e>0,7 u da) yoriqlar ochilishiga cho‘zilgan sohada cho‘zilishning shartli kuchlanishlariga qarab hisoblanadi. bunda kesim bo‘ylab kuchlanishlarning chiziqli epyurasi elastik jismdagi kabi qabul qilinadi …

5 / 8

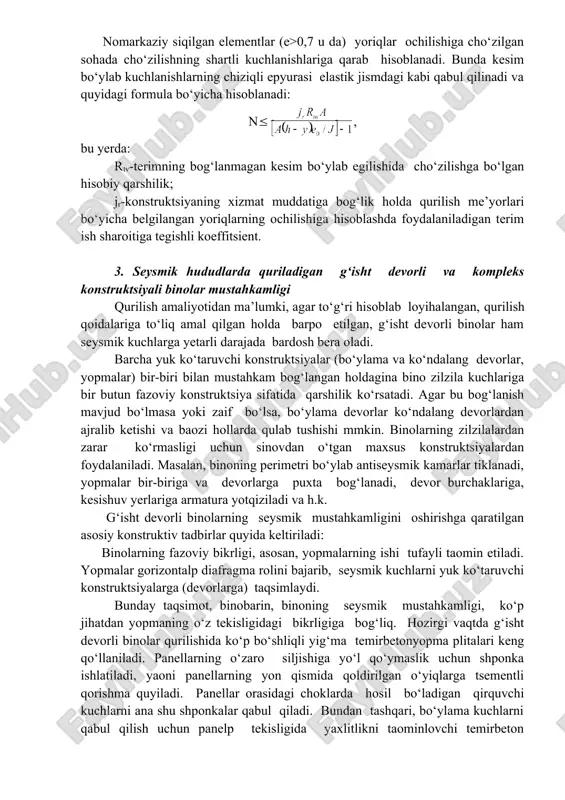

da bardosh bera oladi. barcha yuk ko‘taruvchi konstruktsiyalar (bo‘ylama va ko‘ndalang devorlar, yopmalar) bir-biri bilan mustahkam bog‘langan holdagina bino zilzila kuchlariga bir butun fazoviy konstruktsiya sifatida qarshilik ko‘rsatadi. agar bu bog‘lanish mavjud bo‘lmasa yoki zaif bo‘lsa, bo‘ylama devorlar ko‘ndalang devorlardan ajralib ketishi va baozi hollarda qulab tushishi mmkin. binolarning zilzilalardan zarar ko‘rmasligi uchun sinovdan o‘tgan maxsus konstruktsiyalardan foydalaniladi. masalan, binoning perimetri bo‘ylab antiseysmik kamarlar tiklanadi, yopmalar bir-biriga va devorlarga puxta bog‘lanadi, devor burchaklariga, kesishuv yerlariga armatura yotqiziladi va h.k. g‘isht devorli binolarning seysmik mustahkamligini oshirishga qaratilgan asosiy konstruktiv tadbirlar quyida keltiriladi: binolarning fazoviy bikrligi, asosan, yopmalarning ishi tufayli taomin etiladi. yopmalar gorizontalp diafragma rolini bajarib, seysmik kuchlarni yuk ko‘taruvchi konstruktsiyalarga (devorlarga) taqsimlaydi. bunday taqsimot, binobarin, binoning seysmik mustahkamligi, ko‘p jihatdan yopmaning o‘z tekisligidagi bikrligiga bog‘liq. hozirgi vaqtda g‘isht devorli binolar qurilishida ko‘p bo‘shliqli yig‘ma temirbetonyopma plitalari keng qo‘llaniladi. panellarning o‘zaro siljishiga yo‘l qo‘ymaslik uchun shponka ishlatiladi, yaoni panellarning yon qismida …
