3-tajriba ishi. metall qirquvchi dastgohlarning bosh va yordamchi mexanizmlarining komplekt elektr yuritmalari ko‘rsatkichlarini tadqiq qilish. 1.ishni bajarishdan maqsad metal yonuvchi turli toifadagi stanok elektr yuritmalarini tadqiqotlash.» tizimi yordamida boshqarishn malakasini olish. 2. ishga oid nazariy tushunchalar. frezerlash stanoklari. maktab ustaxonalarida gorizontal frezerlash stanogi qo‘llaniladi . u bilan vertikal va gorizontal yuzalarga silindrik, diskli, torsovkali, burchakli, uchli va fason frezalar yordamida ishlov berish mumkin. bu stanok o‘quvchilarning ishlash xavfsizligiga to‘la javob beradi. u yoritgich va ish zonasini himoyalovchi ekran bilan ta’minlangan. stanokning shovqini va vibratsiyasi standart meyorlarga javob beradi.dastgohning stoli uchta yo‘nalish bo‘yi cha xarakatlana oladi: ko‘ndalang va vertikal yo‘nalishlar bo‘yicha. aylanish stanokning gorizontal shpin delidan kallakning shpindeliga, konussimon va silindrli tishli uzatgich yordamida uza tiladi. frezalar. frezalar mahkamlanish usu liga, shakliga, konstruksiyasi va tishlar yo‘nalishiga qarab bo‘linadi.tish konstruksiyasiga qarab frezalar o‘tkir charxlangan va zatilovanniylarga bo‘linadi .o‘tkir charxlangan frezalar orqa yuzi, zatilovanniylarda oldi yuzi charxlanadi.frezarlar tishining shakliga qarab, to‘g‘ri vinsimon va …

2 / 7

agi frezerlarshakli: a) o`tkircharxlangantishli, b) zatilovanniy.frezaning asosiyburchaklari.frezalashning asosiy turlari: a) silindrsimon; b) uchli. ishlov berilayotgan yuzaga nisbatan frezaning joylashishiga qarab frezalar silindrik va uchlilarga bo‘linadi freza o‘rnatish. frezani o‘rnatish usuli avvalambor uning shakli va o‘lchamiga bog‘liq . nasadkali frezalar opravkaga joylashtiriladi, uchli frezalar esa bevosita shpindelning konus teshigiga, silindrsimon xvostovikli frezalar patron yordamida shpindelning konus teshigiga o‘rnatiladi. frezani dastgohga o‘rnatish uchun opravka konusi shpindelning konusiga o‘rnatiladi (40-rasm, a). keyin o‘rnatuvchi halqalar va freza ularning orasiga joylashtirilib gayka qotiriladi. joylashtirilayotgan paytda frezaning kesim yo‘nalishi shpindelning aylanishiga to‘g‘ri kelishi kerak.tokarlik keskichi metallarni kesib ishlashda eng ko`p tarqalgan kesuvchi asbob bo`lib, bajariladigan ish turiga qarab, xilma -xil stanoklarda detallar ishlashda foydalaniladi. nazariya va tajribalarga asoslanib, keskich tig`i burchaklarining maqbul qiymatlari va tig`ining shakli topilgan. kesish burchaklarining to`g`ri tanlanishi kesish jarayonini osonlashtirishga, qirindining to`g`ri ajralishi va chiqishiga yordam beradi. buning natijasida esa energiya sarfi kamayadi, asbobning xizmat qilish muddati va stanokning ish unumi ortadi. …

3 / 7

asosiy ketingi yuzalar kesishuvidan hosil bo`lib, asosiy ishni bajaradi, ya'ni qirindi hosil qiladi. asosiy va yordamchi kesuvchi qirralarning tutashuv joyi keskichning uchi bo`ladi. oldingi va yordamchi ketingi yuzalar kesishuvidan hosil bo`ladigan qirra yordamchi kesuvchi qirradeyiladi. yo`nilayotgan buyumda keskich vaziyatiga ko`ra quyidagi yuzalar va tekisliklar mavjud bo`ladi (1.2-shakl): kesib ishlangan yuza (1)-qirindi yo`nilgandan keyin hosil bo`lgan yuza; kesish yuzasi (2)-yo`nilayotgan buyumda keskichning kesuvchi qirrasi hosil qiladigan yuza; kesib ishlanayotgan yuza (3)-qirindi yo`nilayotgan yuza; kesib tekisligi (4)-kesish yuzasiga urinma bo`lib, asosiy kesuvchi qirradan o`tuvchi tekislik; asosiy tekislik (5)-keskichni bo`ylama (sb) va ko`ndalang (sk) surishlarga parallel o`tkazilgan tekislik. surish yo`nalishiga ko`ra, keskichlar o`naqay va chapaqay keskichlarga bo`linadi. agar keskich ustiga o`ng qo`l kafti barmoqlari keskich uchiga qarab turadigan vaziyatda qo`yilganda keskichning asosiy kesuvchi qirrasi bosh barmoq tomonda tursa, bunday keskich o`naqay keskich deb ataladi. keskich ustiga chap qo`l kafti barmoqlari keskich uchiga qarab turadigan vaziyatda qo`yilganda keskichning asosiy kesuvchi qirrasi bosh barmoq to-monda …

4 / 7

qiymati quyidagichaaniqlanadi: β = 900 - ( α + γ ) 9.2.rasm. keskich geometriyasi keskichning oldingi yuzasi bilan kesish tekisligi orasidagi burchak esa kesish burchagi (δ) deyiladi va uning qiymati quyidagicha aniqlanadi: δ = 900-γ ana shu burchaklar orasida quyidagi bog`lanish mavjud:α + β + γ=900 γ + δ = 900, chunki δ = β+α. asosiy kesuvchi qirraning asosiy tekislikka tushirilgan proektsiyasi bilan bo`ylama surish yo`nalishi orasidagi burchak plandagi asosiy burchak (φ) deyiladi. ko`pincha bu burchak 40…450 bo`ladi. yordamchi kesuvchi qirraning asosiy tekislikka tushirilgan proektsiyasi bilan bo`ylama surishga teskari yo`nalish orasidagi burchak plandagi yordamchi burchak (φ1) deyiladi. ko`pincha bu burchak 12…150 bo`ladi. kesuvchi qirralarning asosiy tekislikka tushirilgan proektsiyalari orasidagi burchak keskich uchining plandagi burchagi (ε)bo`ladi. plandagi bu uchala burchakning yig`indisi 1800 ga teng bo`ladi: φ + φ1+ε=1800 keskichning uchi orqali asosiy tekislikka parallel holda o`tkazilgan chiziq bilan asosiy kesuvchi qirra orasidagi burchak asosiy kesuvchi qirraning qiyalik burchagi λ deyiladi. agar …

5 / 7

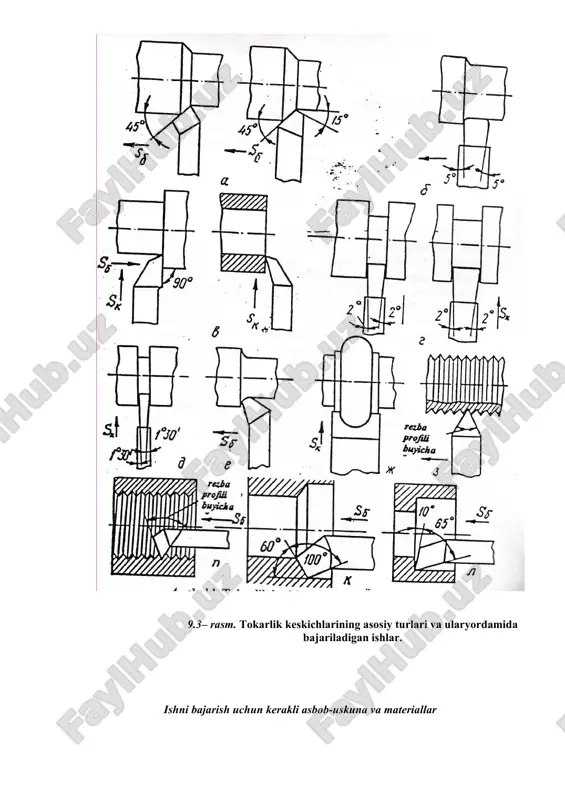

etridan ikkinchi diametrga o`tish joylarini) yo`nish uchun ishlatiladi; d) rezba keskichlari (z, i) sirtqi (z) va ichki (i) rezbalar qirqish uchun ishlatiladi; e) torets yo`nish keskichi (v) bo`ylama va ko`ndalang yo`nishda ishlatiladi. bu keskichlardan toretslarni yo`nishda foydala-niladi; j) yo`nib kengaytirish keskichi (k, l) mavjud teshiklarni kengaytirishda ishlatiladi. bu keskichda yo`nib kengaytirish bilan birga toretslarni ko`ndalangiga kesish hammumkin; z) fason keskichlar (j) ko`ndalang surish uchun ishlatiladi, bunda keskich kesuvchi kismining profili detalning yo`niladigan shakldor yuzasi profiliga mos keladi. 9.3– rasm. tokarlik keskichlarining asosiy turlari va ularyordamida bajariladigan ishlar. ishni bajarish uchun kerakli asbob-uskuna va materiallar 1. turli xildagi tokarlikkeskichlari; 2. shtangentsirkul; 3. metall chizg`ich; 4. universal burchako`lchagich; 5. chizmaqurollari; 6. mavzuga oid plakatlar; 7. rangli qalamlar. ishni bajarish tartibi 1. keskichning qismlari diqqat e'tibor bilan o`rganiladi va chizmasichiziladi. 2. tokarlik keskichlari asosiy turlarining ishlov berish sxemasichiziladi. 3. chizg`ich yoki shtangentsirqo’l yordamida keskichlarning asosiy o`lchamlari o`lchanib 1-jadvalto`ldiriladi. 4. keskichlarning burchaklari bilan tanishib …
