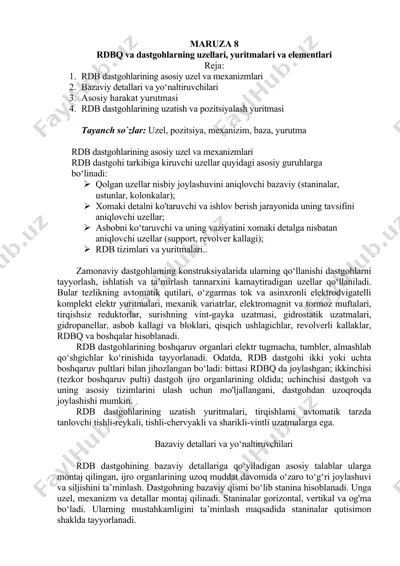

maruza 8 rdbq va dastgohlarning uzellari, yuritmalari va elementlari reja: 1. rdb dastgohlarining asosiy uzel va mexanizmlari 2. bazaviy detallari va yo‘naltiruvchilari 3. asosiy harakat yurutmasi 4. rdb dastgohlarining uzatish va pozitsiyalash yuritmasi tayanch so`zlar: uzel, pozitsiya, mexanizim, baza, yurutma rdb dastgohlarining asosiy uzel va mexanizmlari rdb dastgohi tarkibiga kiruvchi uzellar quyidagi asosiy guruhlarga bo‘linadi: · qolgan uzellar nisbiy joylashuvini aniqlovchi bazaviy (staninalar, ustunlar, kolonkalar); · xomaki detalni ko'taruvchi va ishlov berish jarayonida uning tavsifini aniqlovchi uzellar; · asbobni ko‘taruvchi va uning vaziyatini xomaki detalga nisbatan aniqlovchi uzellar (support, revolver kallagi); · rdb tizimlari va yuritmalari.. zamonaviy dastgohlaming konstruksiyalarida ularning qo‘llanishi dastgohlarni tayyorlash, ishlatish va ta’mirlash tannarxini kamaytiradigan uzellar qo‘llaniladi. bular tezlikning avtomatik qutilari, o‘zgarmas tok va asinxronli elektrodvigatelli komplekt elektr yuritmalari, mexanik variatrlar, elektromagnit va tormoz muftalari, tirqishsiz reduktorlar, surishning vint-gayka uzatmasi, gidrostatik uzatmalari, gidropanellar, asbob kallagi va bloklari, qisqich ushlagichlar, revolverli kallaklar, rdbq va boshqalar hisoblanadi. rdb dastgohlarining …

2 / 13

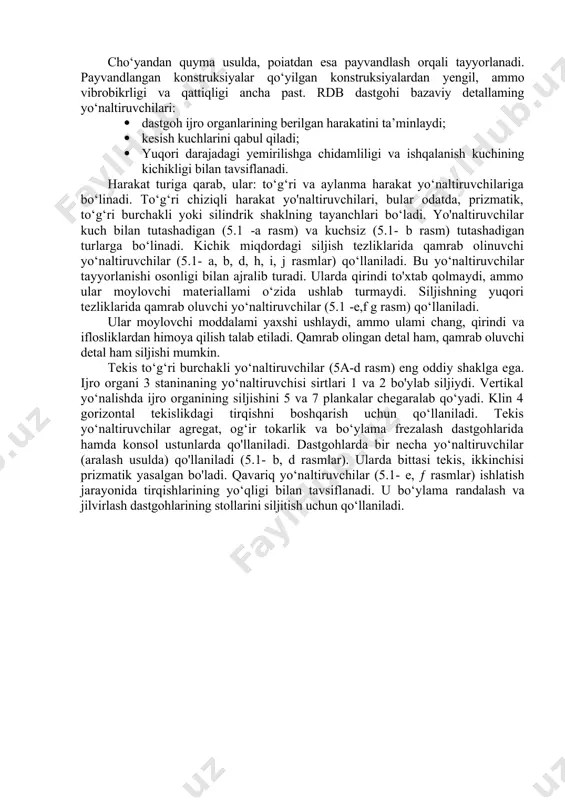

nlarining uzoq muddat davomida o‘zaro to‘g‘ri joylashuvi va siljishini ta’minlash. dastgohning bazaviy qismi bo‘lib stanina hisoblanadi. unga uzel, mexanizm va detallar montaj qilinadi. staninalar gorizontal, vertikal va og'ma bo‘ladi. ularning mustahkamligini ta’minlash maqsadida staninalar qutisimon shaklda tayyorlanadi. cho‘yandan quyma usulda, poiatdan esa payvandlash orqali tayyorlanadi. payvandlangan konstruksiyalar qo‘yilgan konstruksiyalardan yengil, ammo vibrobikrligi va qattiqligi ancha past. rdb dastgohi bazaviy detallaming yo‘naltiruvchilari: · dastgoh ijro organlarining berilgan harakatini ta’minlaydi; · kesish kuchlarini qabul qiladi; · yuqori darajadagi yemirilishga chidamliligi va ishqalanish kuchining kichikligi bilan tavsiflanadi. harakat turiga qarab, ular: to‘g‘ri va aylanma harakat yo‘naltiruvchilariga bo‘linadi. to‘g‘ri chiziqli harakat yo'naltiruvchilari, bular odatda, prizmatik, to‘g‘ri burchakli yoki silindrik shaklning tayanchlari bo‘ladi. yo'naltiruvchilar kuch bilan tutashadigan (5.1 -a rasm) va kuchsiz (5.1- b rasm) tutashadigan turlarga bo‘linadi. kichik miqdordagi siljish tezliklarida qamrab olinuvchi yo‘naltiruvchilar (5.1- a, b, d, h, i, j rasmlar) qo‘llaniladi. bu yo‘naltiruvchilar tayyorlanishi osonligi bilan ajralib turadi. ularda qirindi to'xtab qolmaydi, …

3 / 13

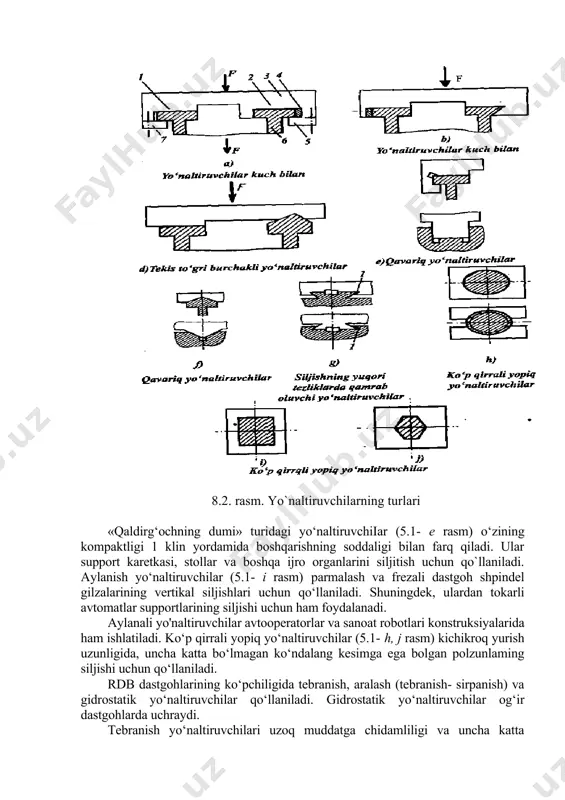

tokarlik va bo‘ylama frezalash dastgohlarida hamda konsol ustunlarda qo'llaniladi. dastgohlarda bir necha yo‘naltiruvchilar (aralash usulda) qo'llaniladi (5.1- b, d rasmlar). ularda bittasi tekis, ikkinchisi prizmatik yasalgan bo'ladi. qavariq yo‘naltiruvchilar (5.1- e, ƒ rasmlar) ishlatish jarayonida tirqishlarining yo‘qligi bilan tavsiflanadi. u bo‘ylama randalash va jilvirlash dastgohlarining stollarini siljitish uchun qo‘llaniladi. 8.2. rasm. yo`naltiruvchilarning turlari «qaldirg‘ochning dumi» turidagi yo‘naltiruvchiiar (5.1- e rasm) o‘zining kompaktligi 1 klin yordamida boshqarishning soddaligi bilan farq qiladi. ular support karetkasi, stollar va boshqa ijro organlarini siljitish uchun qo`llaniladi. aylanish yo‘naltiruvchilar (5.1- i rasm) parmalash va frezali dastgoh shpindel gilzalarining vertikal siljishlari uchun qo‘llaniladi. shuningdek, ulardan tokarli avtomatlar supportlarining siljishi uchun ham foydalanadi. aylanali yo'naltiruvchilar avtooperatorlar va sanoat robotlari konstruksiyalarida ham ishlatiladi. ko‘p qirrali yopiq yo‘naltiruvchilar (5.1- h, j rasm) kichikroq yurish uzunligida, uncha katta bo‘lmagan ko‘ndalang kesimga ega bolgan polzunlaming siljishi uchun qo‘llaniladi. rdb dastgohlarining ko‘pchiligida tebranish, aralash (tebranish- sirpanish) va gidrostatik yo‘naltiruvchilar qo‘llaniladi. gidrostatik yo‘naltiruvchilar og‘ir …

4 / 13

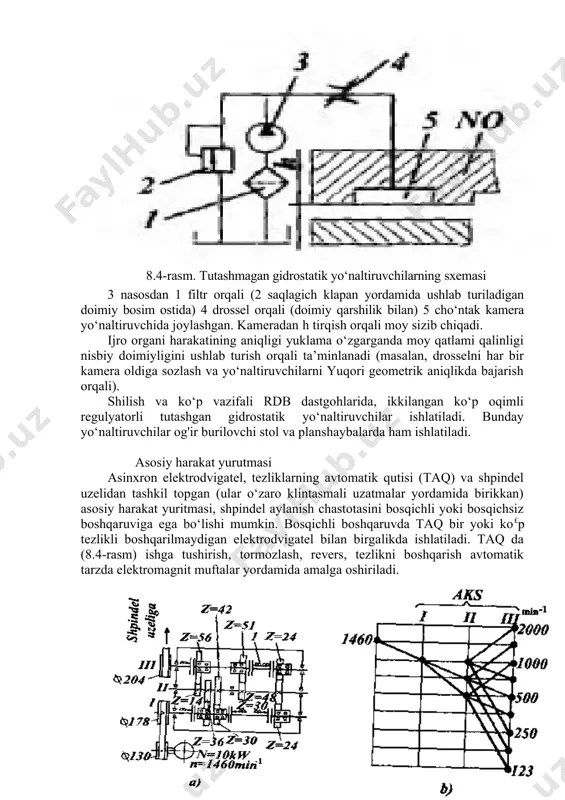

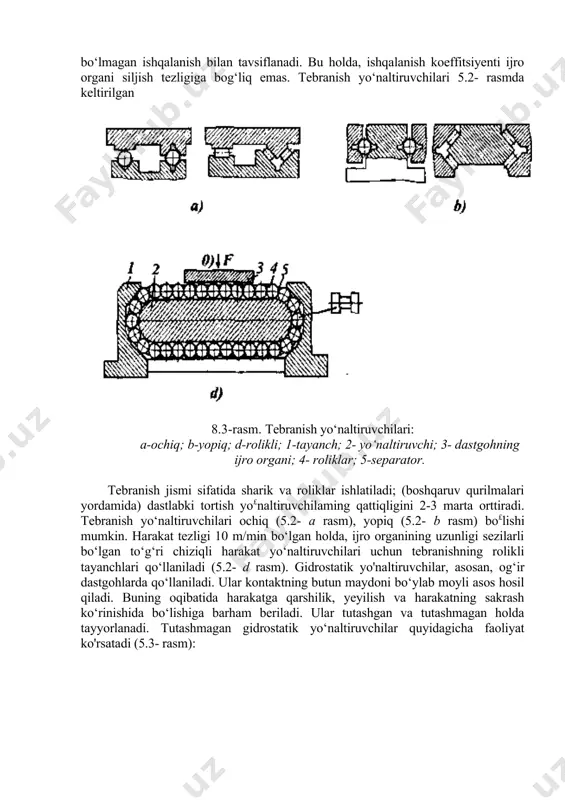

a rasm), yopiq (5.2- b rasm) bo£lishi mumkin. harakat tezligi 10 m/min bo‘lgan holda, ijro organining uzunligi sezilarli bo‘lgan to‘g‘ri chiziqli harakat yo‘naltiruvchilari uchun tebranishning rolikli tayanchlari qo‘llaniladi (5.2- d rasm). gidrostatik yo'naltiruvchilar, asosan, og‘ir dastgohlarda qo‘llaniladi. ular kontaktning butun maydoni bo‘ylab moyli asos hosil qiladi. buning oqibatida harakatga qarshilik, yeyilish va harakatning sakrash ko‘rinishida bo‘lishiga barham beriladi. ular tutashgan va tutashmagan holda tayyorlanadi. tutashmagan gidrostatik yo‘naltiruvchilar quyidagicha faoliyat ko'rsatadi (5.3- rasm): 8.4-rasm. tutashmagan gidrostatik yo‘naltiruvchilarning sxemasi 3 nasosdan 1 filtr orqali (2 saqlagich klapan yordamida ushlab turiladigan doimiy bosim ostida) 4 drossel orqali (doimiy qarshilik bilan) 5 cho‘ntak kamera yo‘naltiruvchida joylashgan. kameradan h tirqish orqali moy sizib chiqadi. ijro organi harakatining aniqligi yuklama o‘zgarganda moy qatlami qalinligi nisbiy doimiyligini ushlab turish orqali ta’minlanadi (masalan, drosselni har bir kamera oldiga sozlash va yo‘naltiruvchilarni yuqori geometrik aniqlikda bajarish orqali). shilish va ko‘p vazifali rdb dastgohlarida, ikkilangan ko‘p oqimli regulyatorli tutashgan gidrostatik …

5 / 13

ish chastotasi grafigining (b) kinematik sxemasi. elektromagnit mufta (5.5-rasm) 2 g‘altakli va 3 tok o£tkazuvchan halqatt 1 korpusdan, 4 friksion halqa, (7 tashqi va 8 ichki halqali) 10 yakordan hamda 9 bronza vtulkadan tashkil topgan. 5 ichki disklar 1 korpus bilan mahkamlangan. biroz chiqib turuvchi tashqi disk 6 lar halqasiga kiradi. g£altak 2 ga kuchlanish uzatilganda ishchi magnit oqimi friksion disk korpusi bo£ylab yeyiladi. yakor va disklar to‘plami bu holda korpusga tortiladi, siqilgan disklar o‘rtasida friksion bog‘lanish yuzaga keladi. burovchi moment zanjirga uzatiladi: korpus — ichki disklar — tashqi disklar — halqa ketma-ketligi ro£y beradi. g‘altakdan kuchlanish olingandan keyin friksion disklar to‘plamining uzilishi kuzatiladi va burovchi moment uzatilmaydi. aylanish chastotasini bosqichsiz boshqarish tristor boshqaruvli doimiy tok elektrodvigateli yordamida amalga oshiriladi; elektrodvigatel ning aylanish chastotasi boshqaruvning elektron bloki yordamida bosqichsiz o'zgaradi. bunday dvigatellar ikki, uch bosqichli tezliklar qutisi bilan birgalikda rdb dastgohlarida keng tarqalgan. konstruksiyaning soddaligi va boshqaruvning yengilligi bunday yuritmalarning …
