1477036163_65848.doc h l p p d q 2 = h p p q d 4 = 2 4 d p q d + = h p ( ) 3 2 256 1 3 es pd l 2 - = m 3 4 6 10 7 , 1 s pd l × × = 2 2 2 1 1 2 1 1 2 d d p f f p p = = = 2 2 2 1 2 3 1 1 4 d d d p d p q 4 = = 2 p p 3 2 1 1 3 2 1 13 , 1 h h h p q d d d = 2 2 2 3 3 1 d d l l = a f kp q + = moslamalar yuritmalari reja: 1. moslamalarni pnevmatik yuritmalari. 2. moslamalarni gidravlik va pnevmogidravlik mahkamlash qurilmalari. 3 elektromexanik va elektromagnitli mahkamlash qurilmalari. …

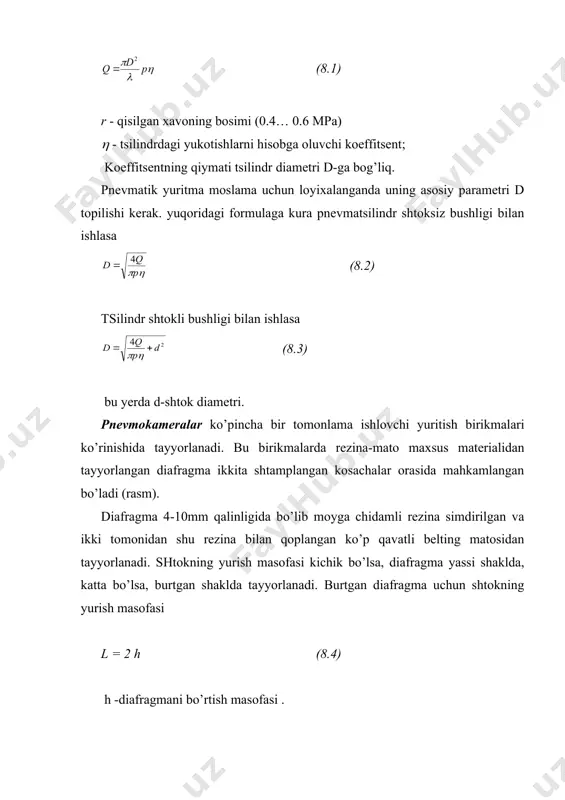

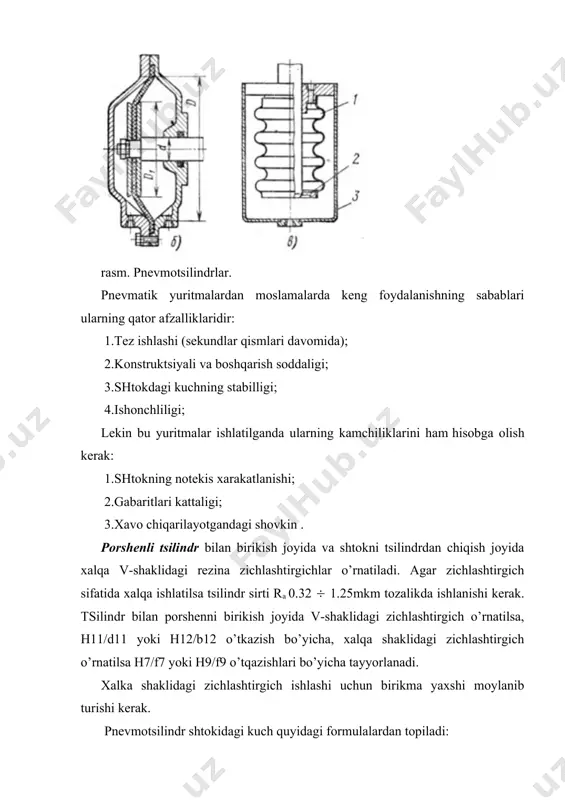

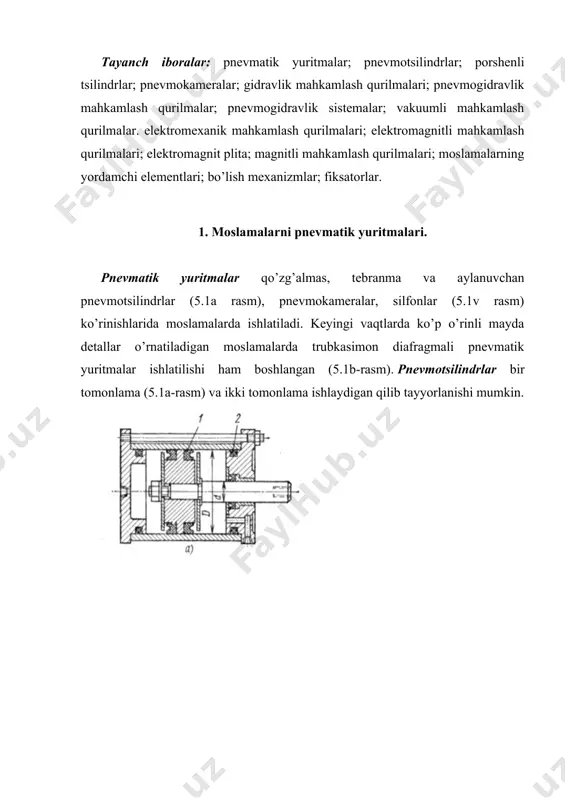

idagi rezina zichlashtirgichlar o’rnatiladi. agar zichlashtirgich sifatida xalqa ishlatilsa tsilindr sirti ra 0.32 ( 1.25mkm tozalikda ishlanishi kerak. tsilindr bilan porshenni birikish joyida v-shaklidagi zichlashtirgich o’rnatilsa, h11/d11 yoki h12/b12 o’tkazish bo’yicha, xalqa shaklidagi zichlashtirgich o’rnatilsa h7/f7 yoki h9/f9 o’tqazishlari bo’yicha tayyorlanadi. xalka shaklidagi zichlashtirgich ishlashi uchun birikma yaxshi moylanib turishi kerak. pnevmotsilindr shtokidagi kuch quyidagi formulalardan topiladi: (8.1) r - qisilgan xavoning bosimi (0.4… 0.6 mpa) ( - tsilindrdagi yukotishlarni hisobga oluvchi koeffitsent; koeffitsentning qiymati tsilindr diametri d-ga bog’liq. pnevmatik yuritma moslama uchun loyixalanganda uning asosiy parametri d topilishi kerak. yuqoridagi formulaga kura pnevmatsilindr shtoksiz bushligi bilan ishlasa (8.2) tsilindr shtokli bushligi bilan ishlasa (8.3) bu yerda d-shtok diametri. pnevmokameralar ko’pincha bir tomonlama ishlovchi yuritish birikmalari ko’rinishida tayyorlanadi. bu birikmalarda rezina-mato maxsus materialidan tayyorlangan diafragma ikkita shtamplangan kosachalar orasida mahkamlangan bo’ladi (rasm). diafragma 4-10mm qalinligida bo’lib moyga chidamli rezina simdirilgan va ikki tomonidan shu rezina bilan qoplangan ko’p qavatli belting …

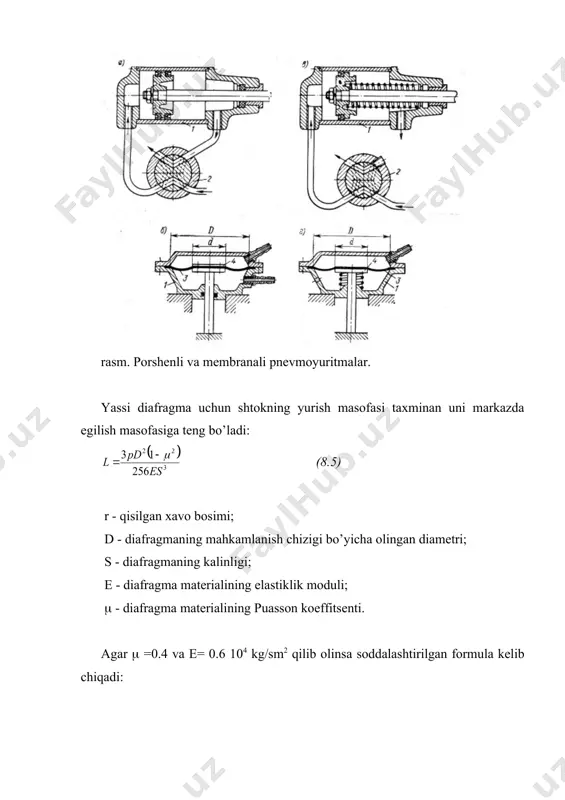

(8.6) pnevmakamera shtokidagi kuch shtokning xarakatlanishi bilan o’zgarib turadi.shaybalar orasida qisilmagan diafragma bo’lganda shtokidagi kuch taxminan uning oraliq xarakatlari uchun quyidagi formulalardan topiladi: q = c p d2 (8.7) s koeffitsenti qiymatlari d/d nisbatiga va shtokii nisbiy xarakatlanish masofasiga bog’lik bo’lib ma’lumotnomalardagi jadvallarda keltiriladi. diafragma tayanch shaybalar orasida qisilgan bo’lsa, shtokdagi kuchni qiymati taxminan quyidagi formuladan topiladi: q = p c1 d2 ( 1- m ) (8.8) bu yerda: d-tayanch shaybaning diametri; m-shtokni boshlangich xolatiga nisbatan yurish masofasi. keltirilgan formulalardan pnevkamera diametri topiladi. diametr aniqlanganda uni qiymati shtokni eng katta masofaga yurishiga to’g’ri keladigan kuchdan kelib chiqib hisoblanishi kerak. shtokdagi kuchni oshirish uchun ikkita porshenli pnevmotsilindrlar yoki ikkita diafragmali pnevmokameralar ishlatilishi mumkin. lekin bunda qurilmaning kundalang o’lchami qisqarib bo’ylama o’lchami oshadi. 2. moslamalarni gidravlik va pnevmogidravlik mahkamlash qurilmalari gidravlik mahkamlash qurilmalari porshenli ko’rinishida ishlatilib aloxida nasosdan yuritiladi. kam xollarda bir nechta yuritma uchun umumiy nasos ishlatiladi. yuritmalarda ishchi suyuklik sifatida …

vomida ishlab o’ta qizib ketsa gidrosistemalardagi moy suyulib, natijada nasos berib turgan bosim pasayadi, ishlash unumdorligi ham pasayadi. gidrosistemani bosim bilan ta’minlab turish uchun shesternyali, parrakli va plunjerli nasoslar ishlatiladi. gidrotsilindrdagi ishchi bosim gidrota’minlovchilar yordamida xam olishi mumkin. bular 10mpa -gacha bo’lgan bosimni ta’minlaydi. gidrotsilindrlarning ishchi sirti ra 0.32 dan kam bulmasligi kerak. porshen bilan tsilindr h9/f9 o’tqazish bo’yicha o’rnatiladi. pnevmogidravlik mahkamlash qurilmalarni ta’minlash uchun 0.4…0.6 mpa bosimdagi qisilgan xavo ishlatiladi. qisilgan xavoni shu bosimda qurilmani gidravlik qismidagi bosim 8-10mpa ga yetgani sababli ishchi tsilindrning o’lchamlari juda kichik bo’ladi (5.4 rasm). rasm. pnevmogidravlik kuchaytirgich. pnevmogidravlik sistemalarda nasosli gidravlik sistemalarga nisbatan energiya yo’qotishlar xam bo’ladi. ishlash ishonchliligi yaxshi, konstruktsiyasi sodda, ishlab chiqarilishi arzon, universalligi xam yetarli. pnevmagidravlik qurilmalari pnevmatik qismi aloxida blok ko’rinishida tayyorlanib moslamadan tashqarida dastgoh yonida joylashtirilishi mumkin. qurilma bir yaxlit-blok ko’rinishida tayyorlanishi xam mumkin (5.5 rasm). porshenlarni boshlangich xolatga kaytarish qisilgan xavo yordamida xam bajarilishi mumkin. rasm. yuqotishlarni …

uchun pnevmatsilindr shtoki l1 masofaga xarakatlanishi kerak. (8.13) magnitli mahkamlash qurilmalar plita, stollar ko’rinishida gorizontal frezalash va yassi jilvirlash dastgohlarida ishlatiladi. magnit plitasi ichida (6.3-rasm) 1 doimiy magnitlar joylashib 2 nomagnit qistirmalar bilan izolyatsiya qilingan. izolyatsiyalangan magnitlar bir biridan ma’lum masofada joylashib oraliq qatlam 3 bilan ajratilgan. bu elementlarning barchasi nomagnit parchinlar bilan umumiy blokka yig’ilgan. mahkamlanayotgan zagotovka yakor rolini o’ynab u orqali magnit oqimi berkiladi. zagotovka bo’shatilishi uchun blok krivoshipli mexanizm 5 yordamida plita bo’ylab suriladi. bunda magnit oqimi zagotovkadan o’tmasdan plitaning tanasi va qopqog’i orqali berkiladi. shu sababli zagotovka bushatiladi. magnit bloki bilan uni yo’naltiruvchilar orasidagi (h o’lchami) oraliq minimal bo’lishi kerak (0.02- 0.03 mm). oraliq katta bo’lsa, yuqoridan va pastdan ta’sir qiluvchi kuchlar muvozanatlashmaydi, shuningdek blokli surish qiyinlashib qoladi. rasm. doimiy magnitli plita. magnit plitalarning balandligi va massasi elektromagnit plitalardan past. elektr toki ishlatilmaganligi uchun xavfsizlik oshadi. elektormagnit plitalarda zagotovka tok yuqolib qolsa surilib ketishi va xavfli …
