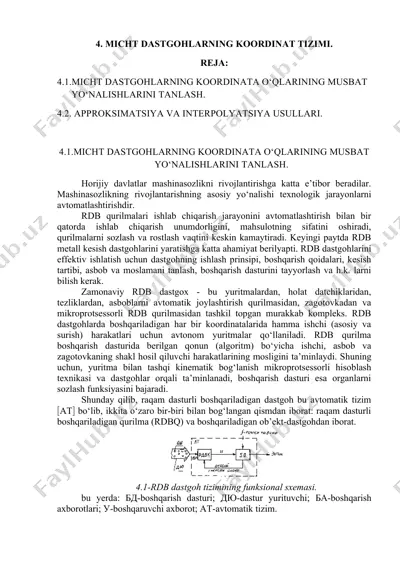

4. micht dastgohlarning koordinat tizimi. reja: 4.1.micht dastgohlarning koordinata o‘qlarining musbat yo‘nalishlarini tanlash. 4.2. approksimatsiya va interpolyatsiya usullari. 4.1.micht dastgohlarning koordinata o‘qlarining musbat yo‘nalishlarini tanlash. horijiy davlatlar mashinasozlikni rivojlantirishga katta e’tibor beradilar. mashinasozlikning rivojlantarishning asosiy yo‘nalishi texnologik jarayonlarni avtomatlashtirishdir. rdb qurilmalari ishlab chiqarish jarayonini avtomatlashtirish bilan bir qatorda ishlab chiqarish unumdorligini, mahsulotning sifatini oshiradi, qurilmalarni sozlash va rostlash vaqtini keskin kamaytiradi. keyingi paytda rdb metall kesish dastgohlarini yaratishga katta ahamiyat berilyapti. rdb dastgohlarini effektiv ishlatish uchun dastgohning ishlash prinsipi, boshqarish qoidalari, kesish tartibi, asbob va moslamani tanlash, boshqarish dasturini tayyorlash va h.k. larni bilish kerak. zamonaviy rdb dastgox - bu yuritmalardan, holat datchiklaridan, tezliklardan, asboblarni avtomatik joylashtirish qurilmasidan, zagotovkadan va mikroprotsessorli rdb qurilmasidan tashkil topgan murakkab kompleks. rdb dastgohlarda boshqariladigan har bir koordinatalarida hamma ishchi (asosiy va surish) harakatlari uchun avtonom yuritmalar qo‘llaniladi. rdb qurilma boshqarish dasturida berilgan qonun (algoritm) bo‘yicha ishchi, asbob va zagotovkaning shakl hosil qiluvchi harakatlarining mosligini …

2 / 8

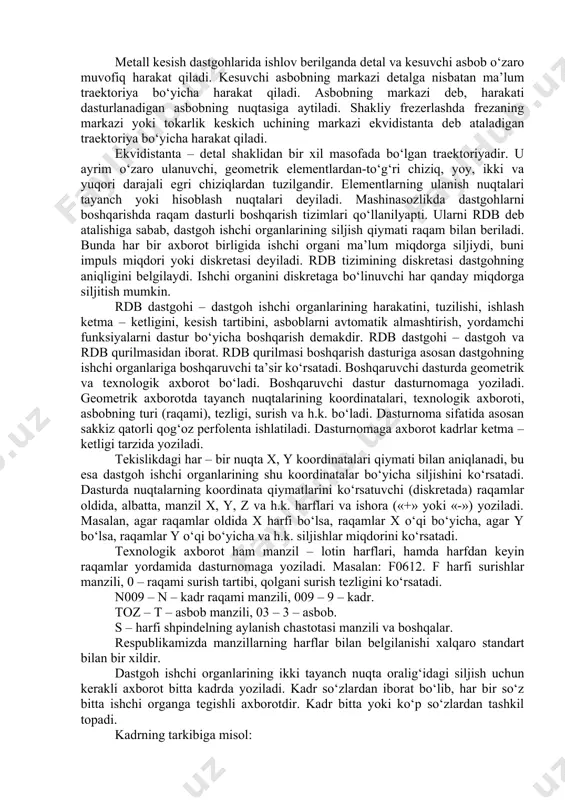

uvchi axborot; at-avtomatik tizim. metall kesish dastgohlarida ishlov berilganda detal va kesuvchi asbob o‘zaro muvofiq harakat qiladi. kesuvchi asbobning markazi detalga nisbatan ma’lum traektoriya bo‘yicha harakat qiladi. asbobning markazi deb, harakati dasturlanadigan asbobning nuqtasiga aytiladi. shakliy frezerlashda frezaning markazi yoki tokarlik keskich uchining markazi ekvidistanta deb ataladigan traektoriya bo‘yicha harakat qiladi. ekvidistanta – detal shaklidan bir xil masofada bo‘lgan traektoriyadir. u ayrim o‘zaro ulanuvchi, geometrik elementlardan-to‘g‘ri chiziq, yoy, ikki va yuqori darajali egri chiziqlardan tuzilgandir. elementlarning ulanish nuqtalari tayanch yoki hisoblash nuqtalari deyiladi. mashinasozlikda dastgohlarni boshqarishda raqam dasturli boshqarish tizimlari qo‘llanilyapti. ularni rdb deb atalishiga sabab, dastgoh ishchi organlarining siljish qiymati raqam bilan beriladi. bunda har bir axborot birligida ishchi organi ma’lum miqdorga siljiydi, buni impuls miqdori yoki diskretasi deyiladi. rdb tizimining diskretasi dastgohning aniqligini belgilaydi. ishchi organini diskretaga bo‘linuvchi har qanday miqdorga siljitish mumkin. rdb dastgohi – dastgoh ishchi organlarining harakatini, tuzilishi, ishlash ketma – ketligini, kesish tartibini, asboblarni …

3 / 8

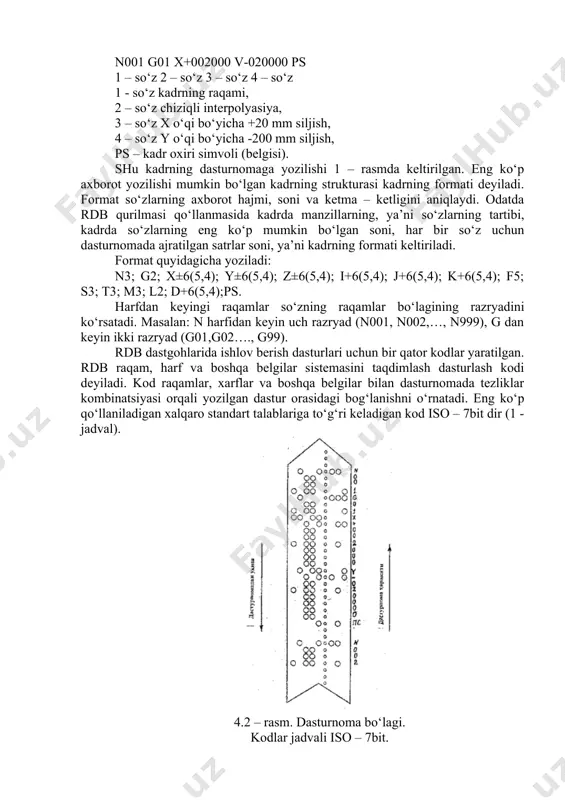

h ishchi organlarining shu koordinatalar bo‘yicha siljishini ko‘rsatadi. dasturda nuqtalarning koordinata qiymatlarini ko‘rsatuvchi (diskretada) raqamlar oldida, albatta, manzil x, y, z va h.k. harflari va ishora («+» yoki «-») yoziladi. masalan, agar raqamlar oldida x harfi bo‘lsa, raqamlar x o‘qi bo‘yicha, agar y bo‘lsa, raqamlar y o‘qi bo‘yicha va h.k. siljishlar miqdorini ko‘rsatadi. texnologik axborot ham manzil – lotin harflari, hamda harfdan keyin raqamlar yordamida dasturnomaga yoziladi. masalan: f0612. f harfi surishlar manzili, 0 – raqami surish tartibi, qolgani surish tezligini ko‘rsatadi. n009 – n – kadr raqami manzili, 009 – 9 – kadr. toz – t – asbob manzili, 03 – 3 – asbob. s – harfi shpindelning aylanish chastotasi manzili va boshqalar. respublikamizda manzillarning harflar bilan belgilanishi xalqaro standart bilan bir xildir. dastgoh ishchi organlarining ikki tayanch nuqta oralig‘idagi siljish uchun kerakli axborot bitta kadrda yoziladi. kadr so‘zlardan iborat bo‘lib, har bir so‘z bitta ishchi organga tegishli axborotdir. …

4 / 8

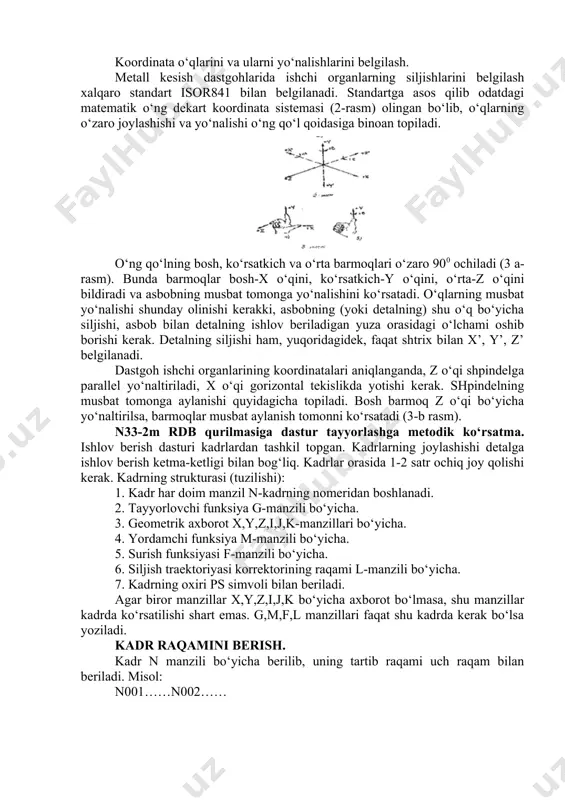

ing razryadini ko‘rsatadi. masalan: n harfidan keyin uch razryad (n001, n002,…, n999), g dan keyin ikki razryad (g01,g02…., g99). rdb dastgohlarida ishlov berish dasturlari uchun bir qator kodlar yaratilgan. rdb raqam, harf va boshqa belgilar sistemasini taqdimlash dasturlash kodi deyiladi. kod raqamlar, xarflar va boshqa belgilar bilan dasturnomada tezliklar kombinatsiyasi orqali yozilgan dastur orasidagi bog‘lanishni o‘rnatadi. eng ko‘p qo‘llaniladigan xalqaro standart talablariga to‘g‘ri keladigan kod iso – 7bit dir (1 - jadval). 4.2 – rasm. dasturnoma bo‘lagi. kodlar jadvali iso – 7bit. koordinata o‘qlarini va ularni yo‘nalishlarini belgilash. metall kesish dastgohlarida ishchi organlarning siljishlarini belgilash xalqaro standart isor841 bilan belgilanadi. standartga asos qilib odatdagi matematik o‘ng dekart koordinata sistemasi (2-rasm) olingan bo‘lib, o‘qlarning o‘zaro joylashishi va yo‘nalishi o‘ng qo‘l qoidasiga binoan topiladi. o‘ng qo‘lning bosh, ko‘rsatkich va o‘rta barmoqlari o‘zaro 900 ochiladi (3 a-rasm). bunda barmoqlar bosh-x o‘qini, ko‘rsatkich-y o‘qini, o‘rta-z o‘qini bildiradi va asbobning musbat tomonga yo‘nalishini ko‘rsatadi. o‘qlarning …

5 / 8

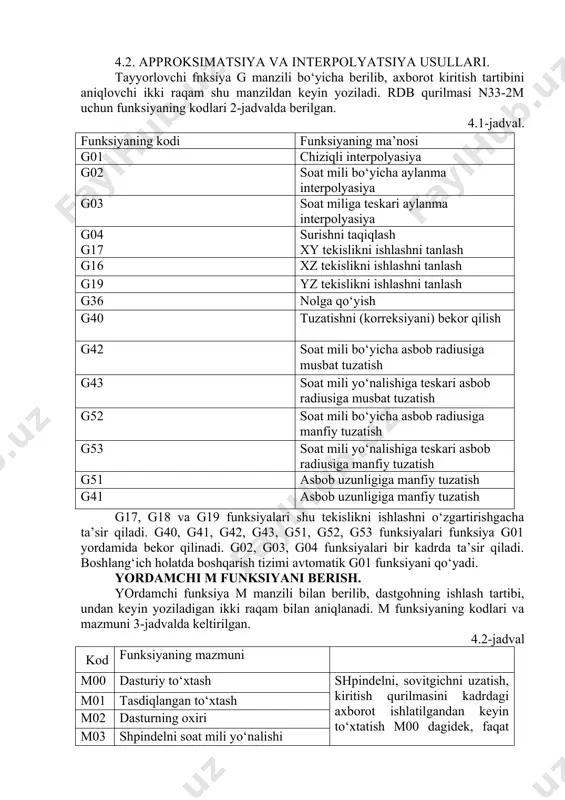

urasi (tuzilishi): 1. kadr har doim manzil n-kadrning nomeridan boshlanadi. 2. tayyorlovchi funksiya g-manzili bo‘yicha. 3. geometrik axborot x,y,z,i,j,k-manzillari bo‘yicha. 4. yordamchi funksiya m-manzili bo‘yicha. 5. surish funksiyasi f-manzili bo‘yicha. 6. siljish traektoriyasi korrektorining raqami l-manzili bo‘yicha. 7. kadrning oxiri ps simvoli bilan beriladi. agar biror manzillar x,y,z,i,j,k bo‘yicha axborot bo‘lmasa, shu manzillar kadrda ko‘rsatilishi shart emas. g,m,f,l manzillari faqat shu kadrda kerak bo‘lsa yoziladi. kadr raqamini berish. kadr n manzili bo‘yicha berilib, uning tartib raqami uch raqam bilan beriladi. misol: n001……n002…… 4.2. approksimatsiya va interpolyatsiya usullari. tayyorlovchi fnksiya g manzili bo‘yicha berilib, axborot kiritish tartibini aniqlovchi ikki raqam shu manzildan keyin yoziladi. rdb qurilmasi n33-2m uchun funksiyaning kodlari 2-jadvalda berilgan. 4.1-jadval. funksiyaning kodi funksiyaning ma’nosi g01 chiziqli interpolyasiya g02 soat mili bo‘yicha aylanma interpolyasiya g03 soat miliga teskari aylanma interpolyasiya g04 g17 surishni taqiqlash xy tekislikni ishlashni tanlash g16 xz tekislikni ishlashni tanlash g19 yz tekislikni ishlashni tanlash g36 …
