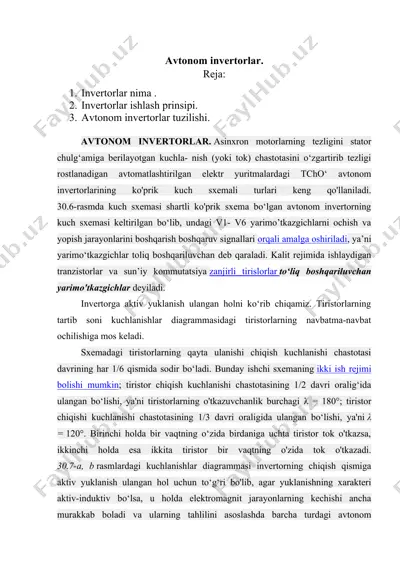

1 / 5

avtonom invertorlar. reja: 1. invertorlar nima . 2. invertorlar ishlash prinsipi. 3. avtonom invertorlar tuzilishi. avtonom invertorlar. asinxron motorlarning tezligini stator chulg‘amiga berilayotgan kuchla- nish (yoki tok) chastotasini o‘zgartirib tezligi rostlanadigan avtomatlashtirilgan elektr yuritmalardagi tcho‘ avtonom invertorlarining ko'prik kuch sxemali turlari keng qo'llaniladi. 30.6-rasmda kuch sxemasi shartli ko'prik sxema bo‘lgan avtonom invertorning kuch sxemasi keltirilgan bo‘lib, undagi v1- v6 yarimo’tkazgichlarni ochish va yopish jarayonlarini boshqarish boshqaruv signallari orqali amalga oshiriladi, ya’ni yarimo‘tkazgichlar toliq boshqariluvchan deb qaraladi. kalit rejimida ishlaydigan tranzistorlar va sun’iy kommutatsiya zanjirli tirislorlar to‘liq boshqariluvchan yarimo'tkazgichlar deyiladi. invertorga aktiv yuklanish ulangan holni ko‘rib chiqamiz. tiristorlarning tartib soni kuchlanishlar diagrammasidagi tiristorlarning navbatma-navbat ochilishiga mos keladi. sxemadagi tiristorlarning qayta ulanishi chiqish kuchlanishi chastotasi davrining har 1/6 qismida sodir bo‘ladi. bunday ishchi sxemaning ikki ish rejimi bolishi mumkin; tiristor chiqish kuchlanishi chastotasining 1/2 davri oralig‘ida ulangan bo‘lishi, ya'ni tiristorlarning o'tkazuvchanlik burchagi λ = 180°; tiristor chiqishi kuchlanishi chastotasining 1/3 davri oraligida …

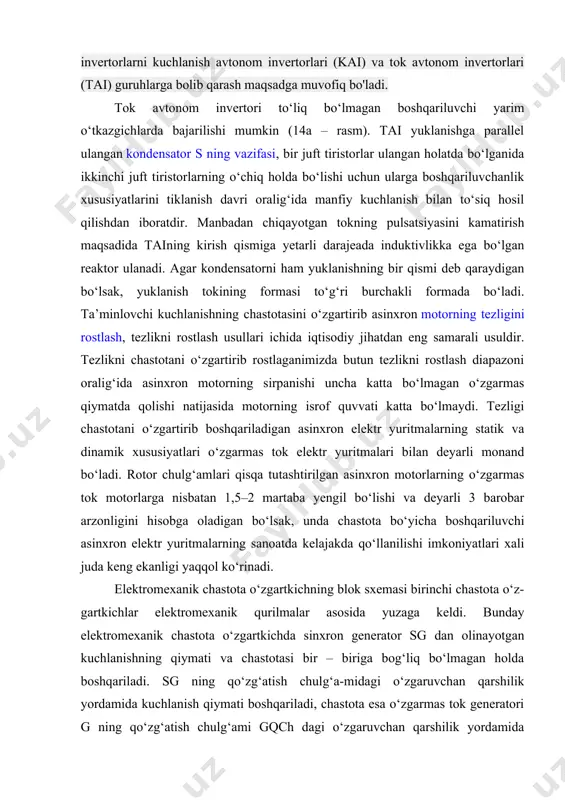

2 / 5

nvertori to‘liq bo‘lmagan boshqariluvchi yarim o‘tkazgichlarda bajarilishi mumkin (14a – rasm). tai yuklanishga parallel ulangan kondensator s ning vazifasi, bir juft tiristorlar ulangan holatda bo‘lganida ikkinchi juft tiristorlarning o‘chiq holda bo‘lishi uchun ularga boshqariluvchanlik xususiyatlarini tiklanish davri oralig‘ida manfiy kuchlanish bilan to‘siq hosil qilishdan iboratdir. manbadan chiqayotgan tokning pulsatsiyasini kamatirish maqsadida taining kirish qismiga yetarli darajeada induktivlikka ega bo‘lgan reaktor ulanadi. agar kondensatorni ham yuklanishning bir qismi deb qaraydigan bo‘lsak, yuklanish tokining formasi to‘g‘ri burchakli formada bo‘ladi. ta’minlovchi kuchlanishning chastotasini o‘zgartirib asinxron motorning tezligini rostlash, tezlikni rostlash usullari ichida iqtisodiy jihatdan eng samarali usuldir. tezlikni chastotani o‘zgartirib rostlaganimizda butun tezlikni rostlash diapazoni oralig‘ida asinxron motorning sirpanishi uncha katta bo‘lmagan o‘zgarmas qiymatda qolishi natijasida motorning isrof quvvati katta bo‘lmaydi. tezligi chastotani o‘zgartirib boshqariladigan asinxron elektr yuritmalarning statik va dinamik xususiyatlari o‘zgarmas tok elektr yuritmalari bilan deyarli monand bo‘ladi. rotor chulg‘amlari qisqa tutashtirilgan asinxron motorlarning o‘zgarmas tok motorlarga nisbatan 1,5–2 martaba yengil …

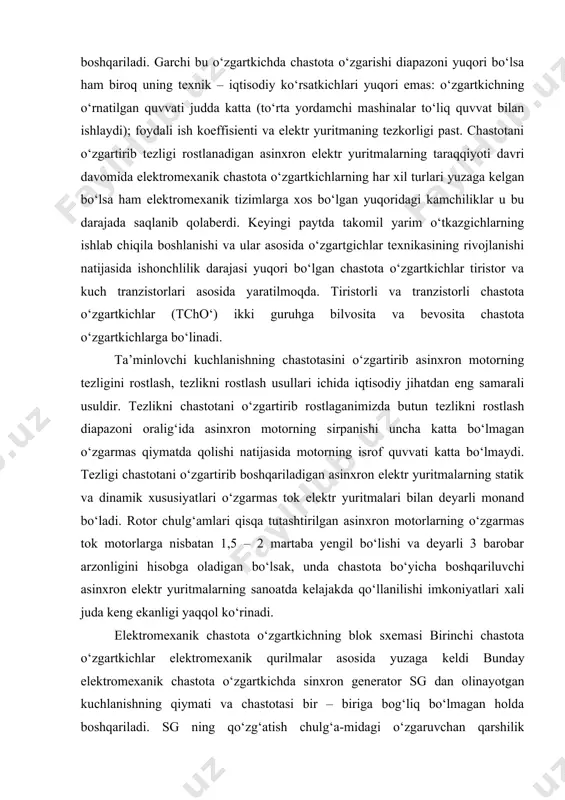

3 / 5

‘zgarmas tok generatori g ning qo‘zg‘atish chulg‘ami gqch dagi o‘zgaruvchan qarshilik yordamida boshqariladi. garchi bu o‘zgartkichda chastota o‘zgarishi diapazoni yuqori bo‘lsa ham biroq uning texnik – iqtisodiy ko‘rsatkichlari yuqori emas: o‘zgartkichning o‘rnatilgan quvvati judda katta (to‘rta yordamchi mashinalar to‘liq quvvat bilan ishlaydi); foydali ish koeffisienti va elektr yuritmaning tezkorligi past. chastotani o‘zgartirib tezligi rostlanadigan asinxron elektr yuritmalarning taraqqiyoti davri davomida elektromexanik chastota o‘zgartkichlarning har xil turlari yuzaga kelgan bo‘lsa ham elektromexanik tizimlarga xos bo‘lgan yuqoridagi kamchiliklar u bu darajada saqlanib qolaberdi. keyingi paytda takomil yarim o‘tkazgichlarning ishlab chiqila boshlanishi va ular asosida o‘zgartgichlar texnikasining rivojlanishi natijasida ishonchlilik darajasi yuqori bo‘lgan chastota o‘zgartkichlar tiristor va kuch tranzistorlari asosida yaratilmoqda. tiristorli va tranzistorli chastota o‘zgartkichlar (tcho‘) ikki guruhga bilvosita va bevosita chastota o‘zgartkichlarga bo‘linadi. ta’minlovchi kuchlanishning chastotasini o‘zgartirib asinxron motorning tezligini rostlash, tezlikni rostlash usullari ichida iqtisodiy jihatdan eng samarali usuldir. tezlikni chastotani o‘zgartirib rostlaganimizda butun tezlikni rostlash diapazoni oralig‘ida asinxron motorning …

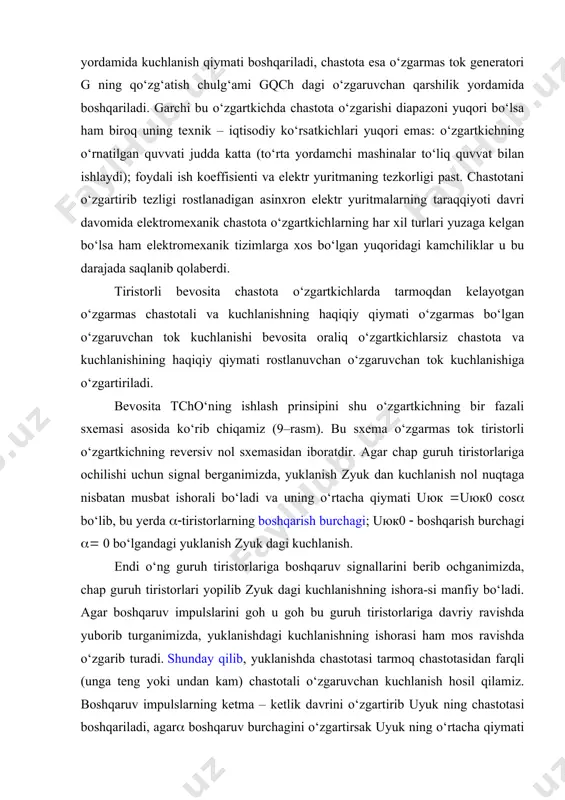

4 / 5

romexanik chastota o‘zgartkichning blok sxemasi birinchi chastota o‘zgartkichlar elektromexanik qurilmalar asosida yuzaga keldi bunday elektromexanik chastota o‘zgartkichda sinxron generator sg dan olinayotgan kuchlanishning qiymati va chastotasi bir – biriga bog‘liq bo‘lmagan holda boshqariladi. sg ning qo‘zg‘atish chulg‘a-midagi o‘zgaruvchan qarshilik yordamida kuchlanish qiymati boshqariladi, chastota esa o‘zgarmas tok generatori g ning qo‘zg‘atish chulg‘ami gqch dagi o‘zgaruvchan qarshilik yordamida boshqariladi. garchi bu o‘zgartkichda chastota o‘zgarishi diapazoni yuqori bo‘lsa ham biroq uning texnik – iqtisodiy ko‘rsatkichlari yuqori emas: o‘zgartkichning o‘rnatilgan quvvati judda katta (to‘rta yordamchi mashinalar to‘liq quvvat bilan ishlaydi); foydali ish koeffisienti va elektr yuritmaning tezkorligi past. chastotani o‘zgartirib tezligi rostlanadigan asinxron elektr yuritmalarning taraqqiyoti davri davomida elektromexanik chastota o‘zgartkichlarning har xil turlari yuzaga kelgan bo‘lsa ham elektromexanik tizimlarga xos bo‘lgan yuqoridagi kamchiliklar u bu darajada saqlanib qolaberdi. tiristorli bevosita chastota o‘zgartkichlarda tarmoqdan kelayotgan o‘zgarmas chastotali va kuchlanishning haqiqiy qiymati o‘zgarmas bo‘lgan o‘zgaruvchan tok kuchlanishi bevosita oraliq o‘zgartkichlarsiz chastota va kuchlanishining haqiqiy …

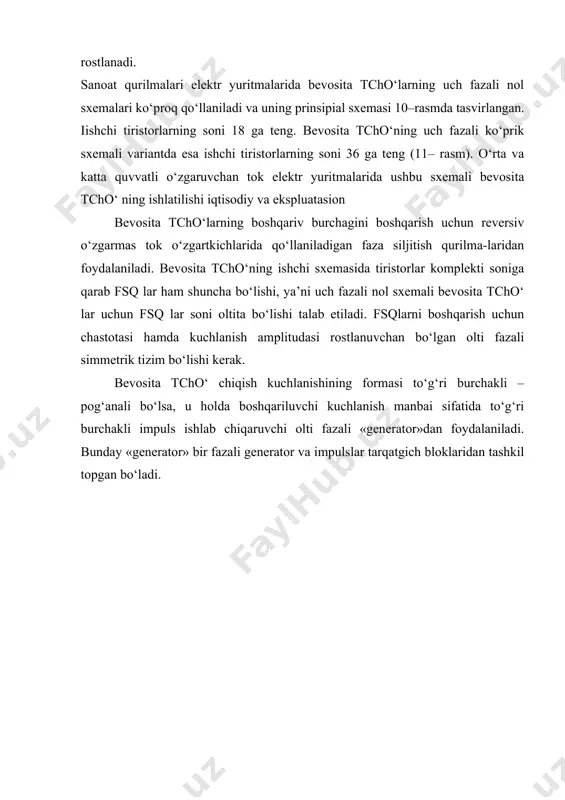

5 / 5

ap guruh tiristorlari yopilib zyuk dagi kuchlanishning ishora-si manfiy bo‘ladi. agar boshqaruv impulslarini goh u goh bu guruh tiristorlariga davriy ravishda yuborib turganimizda, yuklanishdagi kuchlanishning ishorasi ham mos ravishda o‘zgarib turadi. shunday qilib, yuklanishda chastotasi tarmoq chastotasidan farqli (unga teng yoki undan kam) chastotali o‘zgaruvchan kuchlanish hosil qilamiz. boshqaruv impulslarning ketma – ketlik davrini o‘zgartirib uyuk ning chastotasi boshqariladi, agar boshqaruv burchagini o‘zgartirsak uyuk ning o‘rtacha qiymati rostlanadi. sanoat qurilmalari elektr yuritmalarida bevosita tcho‘larning uch fazali nol sxemalari ko‘proq qo‘llaniladi va uning prinsipial sxemasi 10–rasmda tasvirlangan. iishchi tiristorlarning soni 18 ga teng. bevosita tcho‘ning uch fazali ko‘prik sxemali variantda esa ishchi tiristorlarning soni 36 ga teng (11– rasm). o‘rta va katta quvvatli o‘zgaruvchan tok elektr yuritmalarida ushbu sxemali bevosita tcho‘ ning ishlatilishi iqtisodiy va ekspluatasion bevosita tcho‘larning boshqariv burchagini boshqarish uchun reversiv o‘zgarmas tok o‘zgartkichlarida qo‘llaniladigan faza siljitish qurilma-laridan foydalaniladi. bevosita tcho‘ning ishchi sxemasida tiristorlar komplekti soniga qarab fsq lar …
