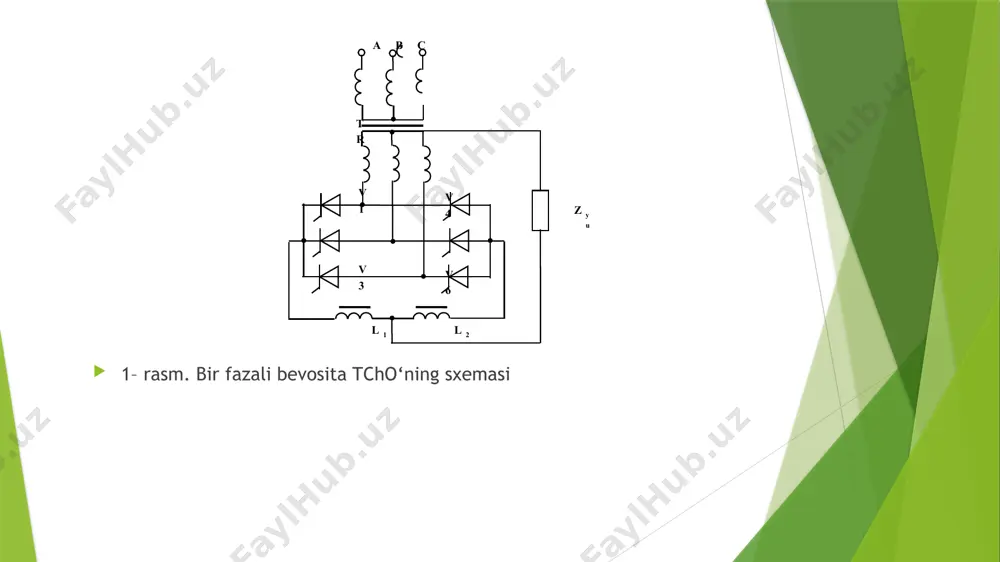

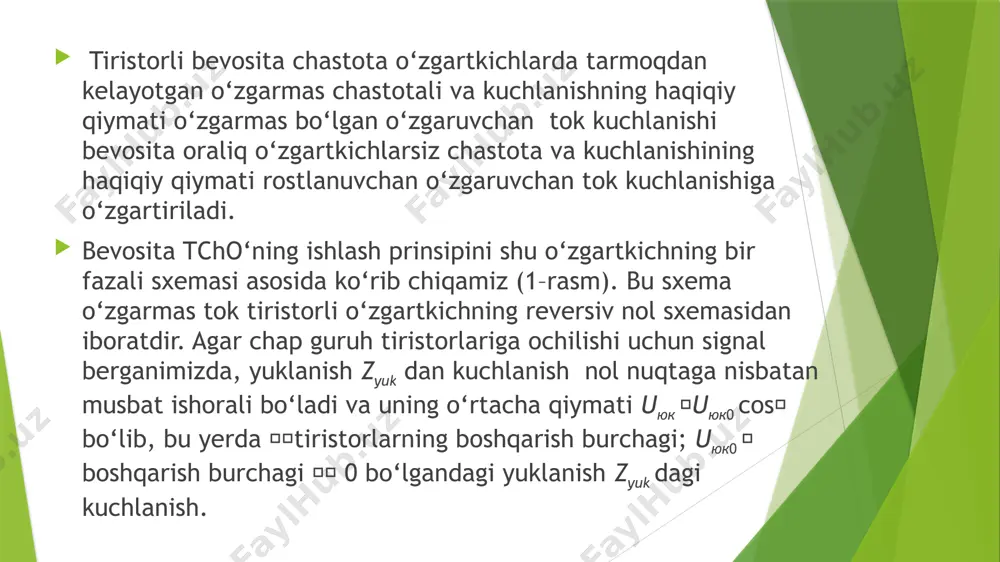

andijon mashinasozlik institute elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi tavakilov ibrohimjonning elektr yuritmasi asoslari fanidan tayyorlagan mustaqil ishi andijon mashinasozlik institute elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi tavakilov ibrohimjonning elektr yuritmasi asoslari fanidan tayyorlagan mustaqil ishi bevosita chastota o’zgartgich reja 1.asinxron motorlarni bevosita chastota o’zgartgich. 2.tistorli bevosita chastota o’zgartgich. 3.xulosa. 4.foydalanilgan adabiyotlar. tiristorli bevosita chastota o‘zgartkichlarda tarmoqdan kelayotgan o‘zgarmas chastotali va kuchlanishning haqiqiy qiymati o‘zgarmas bo‘lgan o‘zgaruvchan tok kuchlanishi bevosita oraliq o‘zgartkichlarsiz chastota va kuchlanishining haqiqiy qiymati rostlanuvchan o‘zgaruvchan tok kuchlanishiga o‘zgartiriladi. bevosita tcho‘ning ishlash prinsipini shu o‘zgartkichning bir fazali sxemasi asosida ko‘rib chiqamiz (1–rasm). bu sxema o‘zgarmas tok tiristorli o‘zgartkichning reversiv nol sxemasidan iboratdir. agar chap guruh tiristorlariga ochilishi uchun signal berganimizda, yuklanish zyuk dan kuchlanish nol nuqtaga nisbatan musbat ishorali bo‘ladi va uning o‘rtacha qiymati uюк uюк0 cos bo‘lib, bu yerda tiristorlarning boshqarish burchagi; uюк0  boshqarish burchagi  0 bo‘lgandagi yuklanish zyuk dagi …

2 / 12

 boshqaruv burchagini o‘zgartirsak uyuk ning o‘rtacha qiymati rostlanadi. sanoat qurilmalari elektr yuritmalarida bevosita tcho‘larning uch fazali nol sxemalari ko‘proq qo‘llaniladi va uning prinsipial sxemasi 2–rasmda tasvirlangan. iishchi tiristorlarning soni 18 ga teng. bevosita tcho‘ning uch fazali ko‘prik sxemali variantda esa ishchi tiristorlarning soni 36 ga teng o‘rta va katta quvvatli o‘zgaruvchan tok elektr yuritmalarida ushbu sxemali bevosita tcho‘ ning ishlatilishi iqtisodiy va ekspluatasion 2–rasm. uch fazali nol sxemali bilvosita tcho‘ sxemasi bevosita tcho‘larning boshqariv burchagini boshqarish uchun reversiv o‘zgarmas tok o‘zgartkichlarida qo‘llaniladigan faza siljitish qurilma-laridan foydalaniladi. bevosita tcho‘ning ishchi sxemasida tiristorlar komplekti soniga qarab fsq lar ham shuncha bo‘lishi, ya’ni uch fazali nol sxemali bevosita tcho‘ lar uchun fsq lar soni oltita bo‘lishi talab etiladi. fsqlarni boshqarish uchun chastotasi hamda kuchlanish amplitudasi rostlanuvchan bo‘lgan olti fazali simmetrik tizim bo‘lishi kerak. bevosita tcho‘ chiqish kuchlanishining formasi to‘g‘ri burchakli – pog‘anali bo‘lsa, u holda boshqariluvchi kuchlanish manbai sifatida to‘g‘ri burchakli impuls …

3 / 12

iymatining chegaralanganligi (tarmoq kuchlanish chastotasiga yaqin va undan katta qiymatli chastotaga ega bo‘lgan kuchlanish hosil qilish mumkin emasligi); tarmoq quvvat koeffisientining past bo‘lishi; ishchi sxemalarda tiristorlar sonining ko‘p bo‘lishi (uch fazali ko‘prik sxemali bilvosita tcho‘da tiristorlar soni 12 ga teng bo‘lgan holda, bevosita tcho‘da esa tiristorlar soni 36 ga teng). xulosa tiristorli bevosita chastota o‘zgartkichlarda tarmoqdan kelayotgan o‘zgarmas chastotali va kuchlanishning haqiqiy qiymati o‘zgarmas bo‘lgan o‘zgaruvchan tok kuchlanishi bevosita oraliq o‘zgartkichlarsiz chastota va kuchlanishining haqiqiy qiymati rostlanuvchan o‘zgaruvchan tok kuchlanishiga o‘zgartiriladi. foydalanilgan adabiyotlar 1. hoshimov o.o., saidahmedov s.s. o‘zgartkich texnikasiva ta’minot manbai. toshkent: tdtu, 2002. 2. жуков с.а. этапы создания автоматизированной информационноизмерительной системы коммерцеского учета электроэнергии (аиис куэ). м.: журнал «промышленная энергетика». 2005, 3. в.я.ушаков “основные проблемы энегетики и возможные способы их решения” энергетика. известия тпу. 2011. t. 4. h.k.zaynuddinova, sh.k.niyozov, sh.ashirov, r.sh.daminov, e.ikromxonov “qayta tiklanuvchan va muqobil energiyadan foydalanish istiqbollari” “the moder roblems of renewable energy sources and sustainable …
