1 / 11

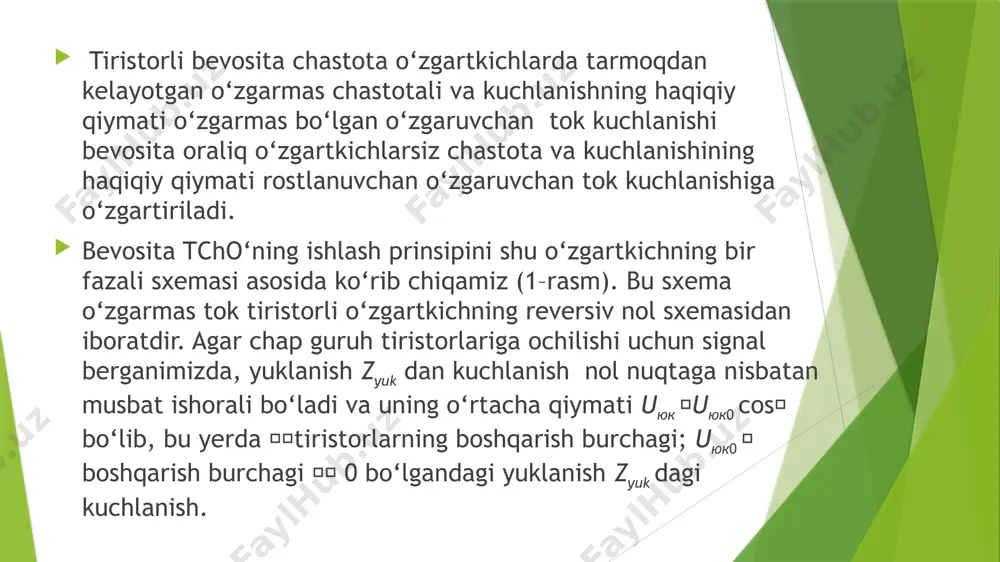

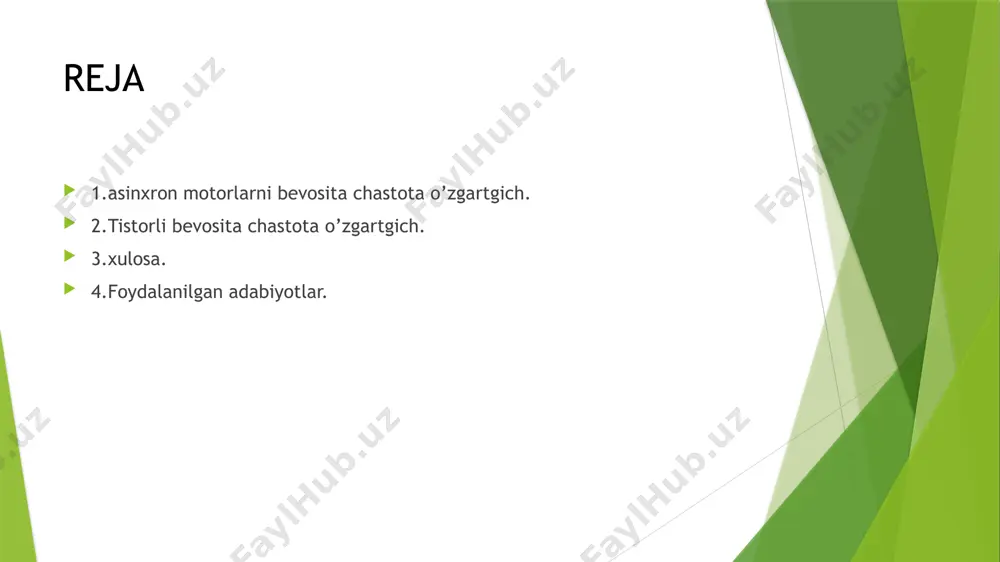

andijon mashinasozlik institute elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi tavakilov ibrohimjonning elektr yuritmasi asoslari fanidan tayyorlagan mustaqil ishi andijon mashinasozlik institute elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi tavakilov ibrohimjonning elektr yuritmasi asoslari fanidan tayyorlagan mustaqil ishi bevosita chastota o’zgartgich reja 1.asinxron motorlarni bevosita chastota o’zgartgich. 2.tistorli bevosita chastota o’zgartgich. 3.xulosa. 4.foydalanilgan adabiyotlar. tiristorli bevosita chastota o‘zgartkichlarda tarmoqdan kelayotgan o‘zgarmas chastotali va kuchlanishning haqiqiy qiymati o‘zgarmas bo‘lgan o‘zgaruvchan tok kuchlanishi bevosita oraliq o‘zgartkichlarsiz chastota va kuchlanishining haqiqiy qiymati rostlanuvchan o‘zgaruvchan tok kuchlanishiga o‘zgartiriladi. bevosita tcho‘ning ishlash prinsipini shu o‘zgartkichning bir fazali sxemasi asosida ko‘rib chiqamiz (1–rasm). bu sxema o‘zgarmas tok tiristorli o‘zgartkichning reversiv nol sxemasidan iboratdir. agar chap guruh tiristorlariga ochilishi uchun signal berganimizda, yuklanish zyuk dan kuchlanish nol nuqtaga nisbatan musbat ishorali bo‘ladi va uning o‘rtacha qiymati uюк uюк0 cos bo‘lib, bu yerda tiristorlarning boshqarish burchagi; uюк0  boshqarish burchagi  0 bo‘lgandagi yuklanish zyuk dagi …

2 / 11

qurilmalari elektr yuritmalarida bevosita tcho‘larning uch fazali nol sxemalari ko‘proq qo‘llaniladi va uning prinsipial sxemasi 2–rasmda tasvirlangan. iishchi tiristorlarning soni 18 ga teng. bevosita tcho‘ning uch fazali ko‘prik sxemali variantda esa ishchi tiristorlarning soni 36 ga teng - tiristorlar yoki izolyatsiyalangan eshikli igbt bipolyar tranzistorlar. shaklda. 2.45 igbt tranzistorlari asosida avtonom invertorning 3 fazali ko'prik sxemasini ko'rsatadi. u kirish sig'imli filtri cf va antiparallel teskari oqim d1-d6 diodlariga ulangan oltita igbt v1-v6 tranzistorlaridan iborat. boshqarish tizimi tomonidan belgilangan algoritmga muvofiq v1-v6 klapanlarini muqobil almashtirish tufayli doimiy kirish voltaji uv o'zgaruvchan to'rtburchaklar impulsli chiqish kuchlanishiga aylanadi. asenkron elektr motorining oqimining faol komponenti v1-v6 boshqariladigan kalitlari orqali oqadi va oqimning reaktiv komponenti d1-d6 diodlari orqali oqadi. i bevosita tcho‘larning boshqariv burchagini boshqarish uchun reversiv o‘zgarmas tok o‘zgartkichlarida qo‘llaniladigan faza siljitish qurilma-laridan foydalaniladi. bevosita tcho‘ning ishchi sxemasida tiristorlar komplekti soniga qarab fsq lar ham shuncha bo‘lishi, ya’ni uch fazali nol sxemali bevosita tcho‘ …

3 / 11

xtatish tigmasi . sb2nishga tushirish . km1 magnit puskatel cho’lg’am u ishga tushirish tugmasiga parallel ulangan . yordamchi kantakt 12no-14no lar kiradi. xulosa tiristorli bevosita chastota o‘zgartkichlarda tarmoqdan kelayotgan o‘zgarmas chastotali va kuchlanishning haqiqiy qiymati o‘zgarmas bo‘lgan o‘zgaruvchan tok kuchlanishi bevosita oraliq o‘zgartkichlarsiz chastota va kuchlanishining haqiqiy qiymati rostlanuvchan o‘zgaruvchan tok kuchlanishiga o‘zgartiriladi. foydalanilgan adabiyotlar 1. hoshimov o.o., saidahmedov s.s. o‘zgartkich texnikasiva ta’minot manbai. toshkent: tdtu, 2002. 2. жуков с.а. этапы создания автоматизированной информационноизмерительной системы коммерцеского учета электроэнергии (аиис куэ). м.: журнал «промышленная энергетика». 2005, 3. в.я.ушаков “основные проблемы энегетики и возможные способы их решения” энергетика. известия тпу. 2011. t. 4. h.k.zaynuddinova, sh.k.niyozov, sh.ashirov, r.sh.daminov, e.ikromxonov “qayta tiklanuvchan va muqobil energiyadan foydalanish istiqbollari” “the moder roblems of renewable energy sources and sustainable environment” materials of international conference. tashkent, september 25-27 th, 2019. 5. electricity generation, transmission and distribution. gayibov t.sh., shamsutdinov h.f., pulatov b.m. tashkent-2015 image1.png image2.png image3.png /docprops/thumbnail.jpeg

4 / 11

5 / 11
