1 / 10

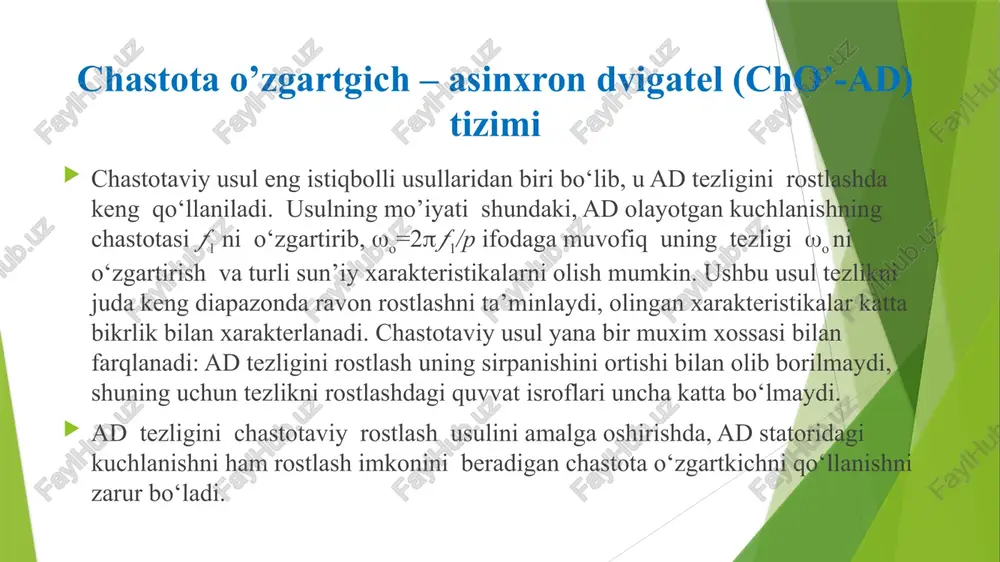

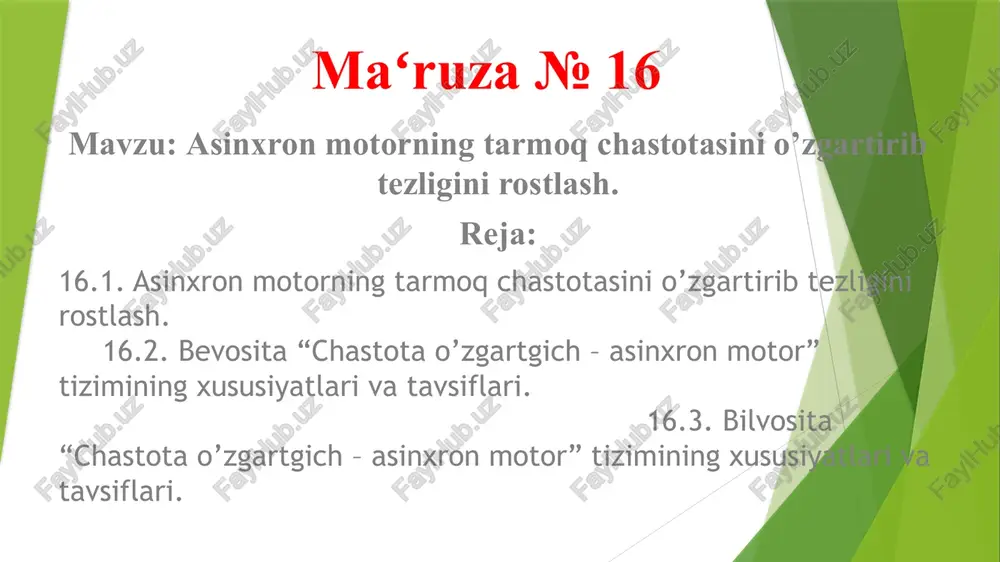

maʻruza № 16 maʻruza № 16 mavzu: asinxron motorning tarmoq chastotasini o’zgartirib tezligini rostlash. reja: 16.1. asinxron motorning tarmoq chastotasini o’zgartirib tezligini rostlash. 16.2. bevosita “chastota o’zgartgich – asinxron motor” tizimining xususiyatlari va tavsiflari. 16.3. bilvosita “chastota o’zgartgich – asinxron motor” tizimining xususiyatlari va tavsiflari. chastota o’zgartgich – asinxron dvigatel (cho’-ad) tizimi chastotaviy usul eng istiqbolli usullaridan biri bo‘lib, u ad tezligini rostlashda keng qo‘llaniladi. usulning mo’iyati shundaki, ad olayotgan kuchlanishning chastotasi 1 ni o‘zgartirib, o=21/p ifodaga muvofiq uning tezligi o ni o‘zgartirish va turli sun’iy xarakteristikalarni olish mumkin. ushbu usul tezlikni juda keng diapazonda ravon rostlashni ta’minlaydi, olingan xarakteristikalar katta bikrlik bilan xarakterlanadi. chastotaviy usul yana bir muxim xossasi bilan farqlanadi: ad tezligini rostlash uning sirpanishini ortishi bilan olib borilmaydi, shuning uchun tezlikni rostlashdagi quvvat isroflari uncha katta bo‘lmaydi. ad tezligini chastotaviy rostlash usulini amalga oshirishda, ad statoridagi kuchlanishni ham rostlash imkonini beradigan chastota o‘zgartkichni qo‘llanishni zarur bo‘ladi. chastotaviy …

2 / 10

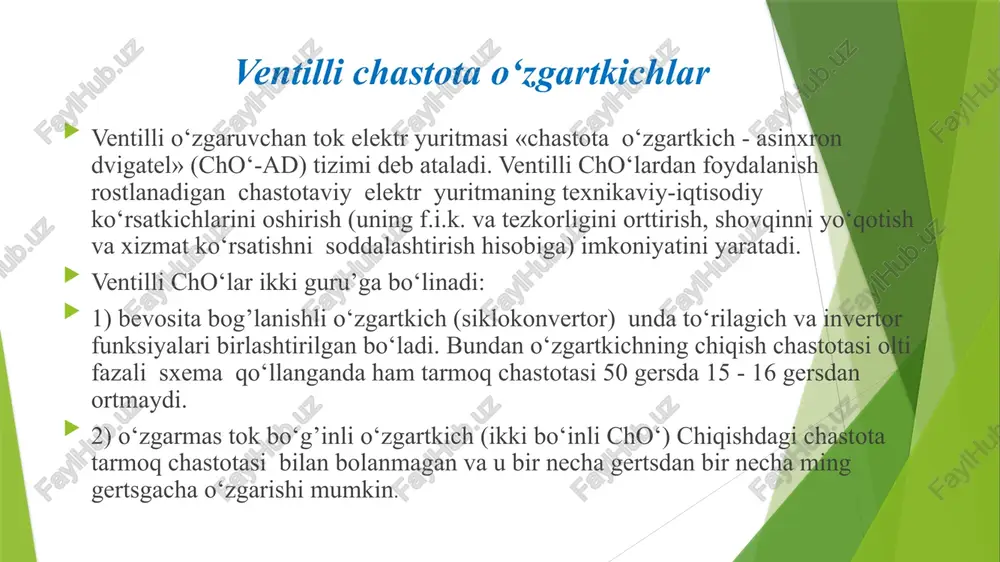

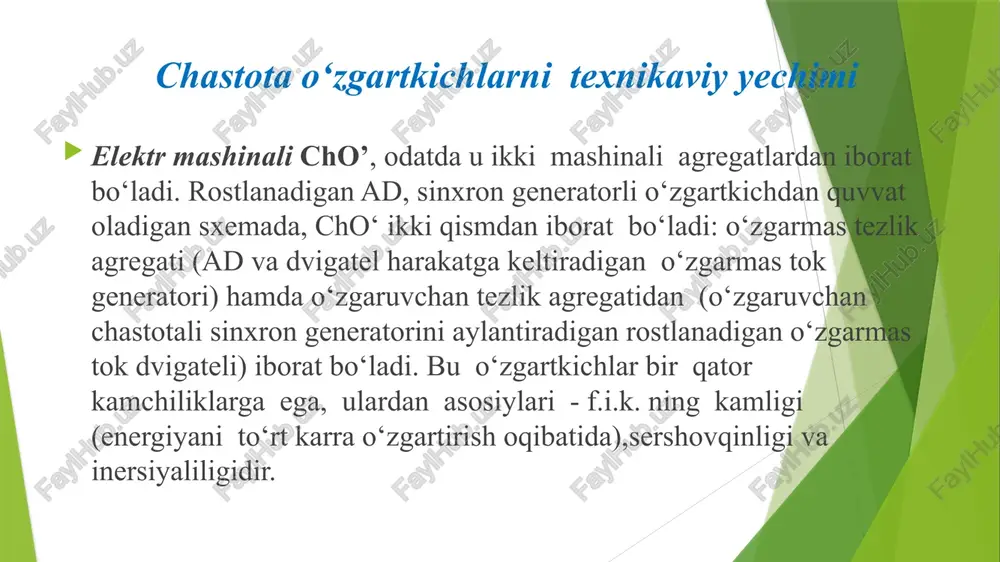

chan chastotali sinxron generatorini aylantiradigan rostlanadigan o‘zgarmas tok dvigateli) iborat bo‘ladi. bu o‘zgartkichlar bir qator kamchiliklarga ega, ulardan asosiylari - f.i.k. ning kamligi (energiyani to‘rt karra o‘zgartirish oqibatida),sershovqinligi va inersiyaliligidir. ventilli chastota o‘zgartkichlar ventilli o‘zgaruvchan tok elektr yuritmasi «chastota o‘zgartkich - asinxron dvigatel» (cho‘-ad) tizimi deb ataladi. ventilli cho‘lardan foydalanish rostlanadigan chastotaviy elektr yuritmaning texnikaviy-iqtisodiy ko‘rsatkichlarini oshirish (uning f.i.k. va tezkorligini orttirish, shovqinni yo‘qotish va xizmat ko‘rsatishni soddalashtirish hisobiga) imkoniyatini yaratadi. ventilli cho‘lar ikki guru’ga bo‘linadi: 1) bevosita bog’lanishli o‘zgartkich (siklokonvertor) unda to‘rilagich va invertor funksiyalari birlashtirilgan bo‘ladi. bundan o‘zgartkichning chiqish chastotasi olti fazali sxema qo‘llanganda ham tarmoq chastotasi 50 gersda 15 - 16 gersdan ortmaydi. 2) o‘zgarmas tok bo‘g’inli o‘zgartkich (ikki bo‘inli cho‘) chiqishdagi chastota tarmoq chastotasi bilan bolanmagan va u bir necha gertsdan bir necha ming gertsgacha o‘zgarishi mumkin. bevosita bog’lanishni cho‘ o‘zgartkich 1 kuchli tokli qism 3 dan va u bilan bog’langan asinxron dvigatel 4 va boshqarish …

3 / 10

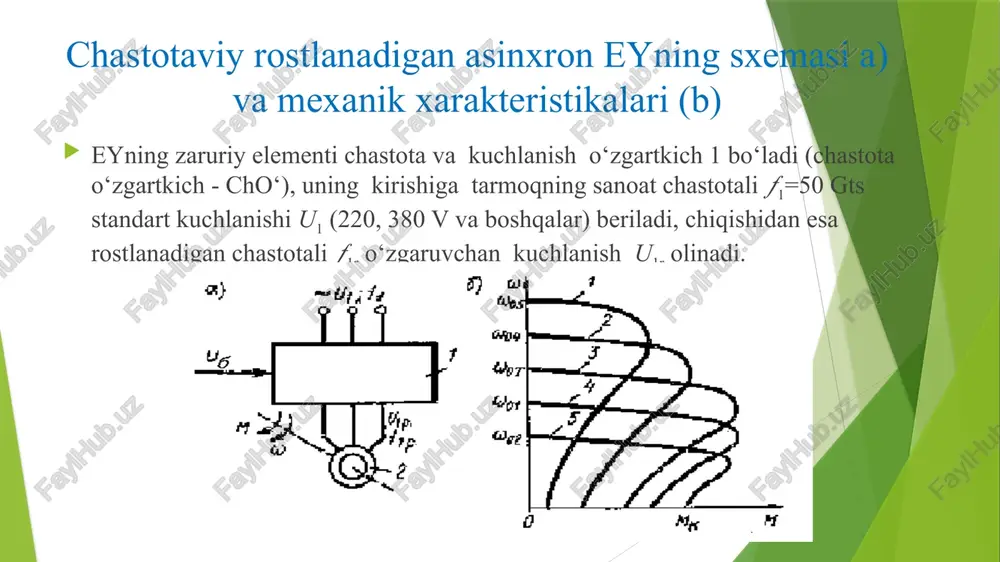

itmalarda tiristorli va kuchli tokli tranzistorli invertorlar ishlatiladi. tiristorli invertorlar, tiristorlarni kommutatsiya qilish ko‘rinishlari, ularni ulanish sxemalari, ad dagi kuchlanishning rostlash usullari bilan farqlanadi. tarmoqdan boshqa riluvchi invertorlarda tokning tiristordan tiristorga kommutatsiyasi, taominlovchi manbaning o‘zgaruvchan tok kuchlanishi bilan amalga oshiriladi. avtonom invertorlarda tokning kommutatsiyasi uchun maxsus kommutatsiya tuguniga (uzeliga) birlashtirilgan elementlar – tiristor, diod, kondensator va induktivli altaklar qo‘llaniladi. avtonom invertorlar kuchlanish va tok invertorlariga bo‘linadi. avtonom kuchlanish invertorlari (aki – ain) kuchlanish manbasiga, masalan chiqishiga katta siimli kondensator qo‘yilgan boshqariluvchi to‘rilagichga ulanadi. avtonom tok invertorlarini (ati – ait) taominlash tok manbasidan, masalan katta induktivlikka ega bo‘lgan reaktor qo‘yilgan boshqariluvchi to‘rilagichdan amalga oshiriladi. chastota o‘zgartkichning kombinatsiyalashgan sxemasi r – induktivli reaktor; bt- boshqariluvchi to‘rilagich; f–siimli filptr; kir – kuchlanishning impulps rostlagichi; aki–avtonom kuchlanish invertori. nazorat savollari chastota usulida, nima maqsadda ad berilayotgan kuchlanishni xam rostlash amalga oshiriladi? chastota o‘zgartkichlarning qanday turlarini bilasiz? o‘zgarmas tok zvenoli chastota o‘zgaotkichning chiqishidagi kuchlanishni qanday …

4 / 10

asinxronmotorning tarmoq chastotasi ni o'zgartirib tezligini rostlash - Page 4

5 / 10

asinxronmotorning tarmoq chastotasi ni o'zgartirib tezligini rostlash - Page 5
