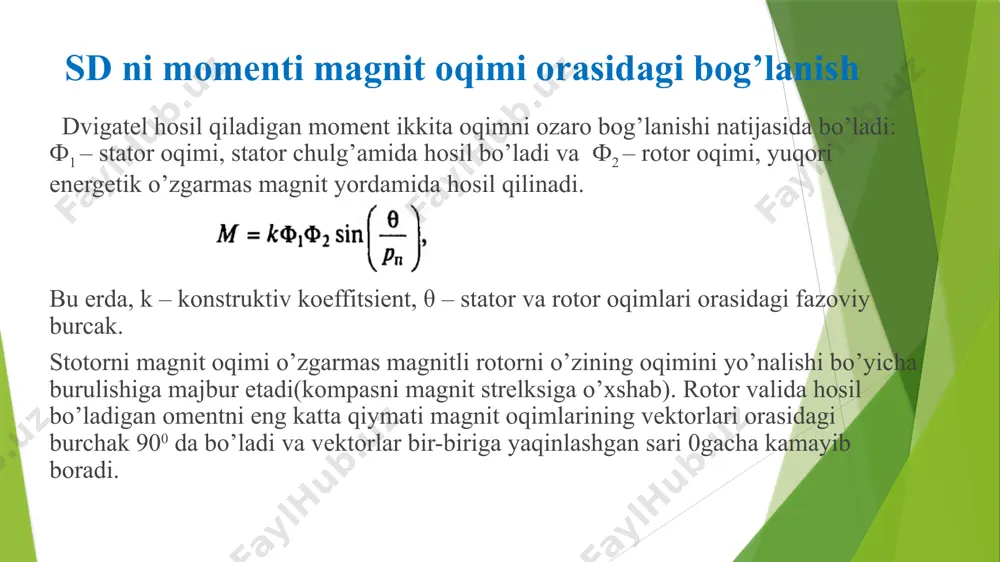

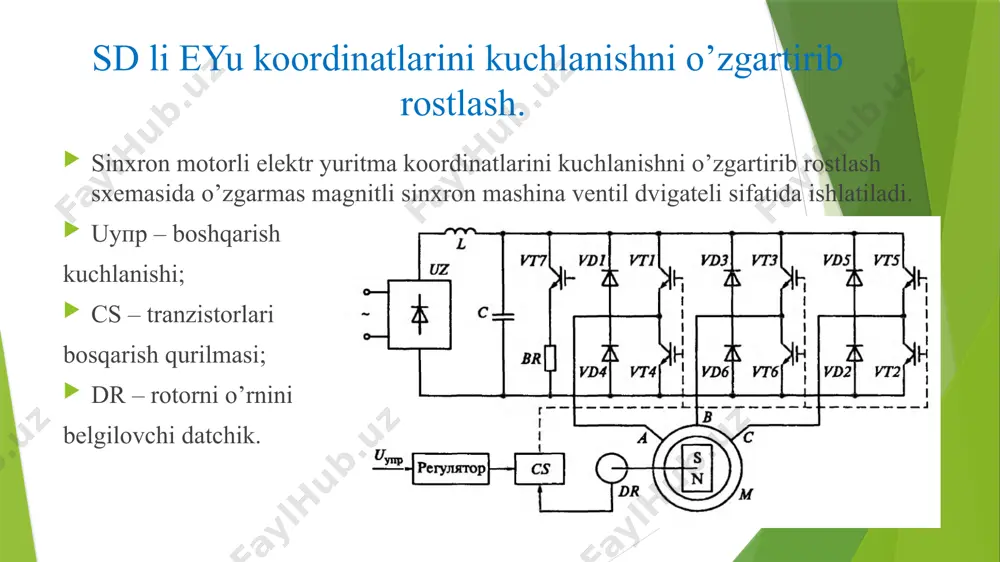

maʻruza № 19 maʻruza № 19 mavzu: sinxron motorli elektr yuritma koordinatlarini kuchlanishni o’zgartirib rostlash. sinxron motorning tarmoq chastotasini o’zgartirib tezligini rostlash. reja: 19.1. sinxron motorli elektr yuritma koordinatlarini kuchlanishni o’zgartirib rostlash. 19.2. tiristorli kuchlanish rostlagichi yordamida sinxron motor tezligini rostlash va motorni sinxron ish xolatii nazorat qilish. 19.3. sinxron motorning tarmoq chastotasini o’zgartirib tezligini rostlash. 19.4. “chastota o’zgartgich – sinxron motor” tizimining xususiyatlari va tavsiflari. sd li eyu koordinatlarini kuchlanishni o’zgartirib rostlash. sinxron motorli elektr yuritma koordinatlarini kuchlanishni o’zgartirib rostlash sxemasida o’zgarmas magnitli sinxron mashina ventil dvigateli sifatida ishlatiladi. uупр – boshqarish kuchlanishi; cs – tranzistorlari bosqarish qurilmasi; dr – rotorni o’rnini belgilovchi datchik. sd ni momenti magnit oqimi orasidagi bog’lanish dvigatel hosil qiladigan moment ikkita oqimni ozaro bog’lanishi natijasida bo’ladi: ф1 – stator oqimi, stator chulg’amida hosil bo’ladi va ф2 – rotor oqimi, yuqori energetik o’zgarmas magnit yordamida hosil qilinadi. bu erda, k – konstruktiv koeffitsient, θ – …

2 / 9

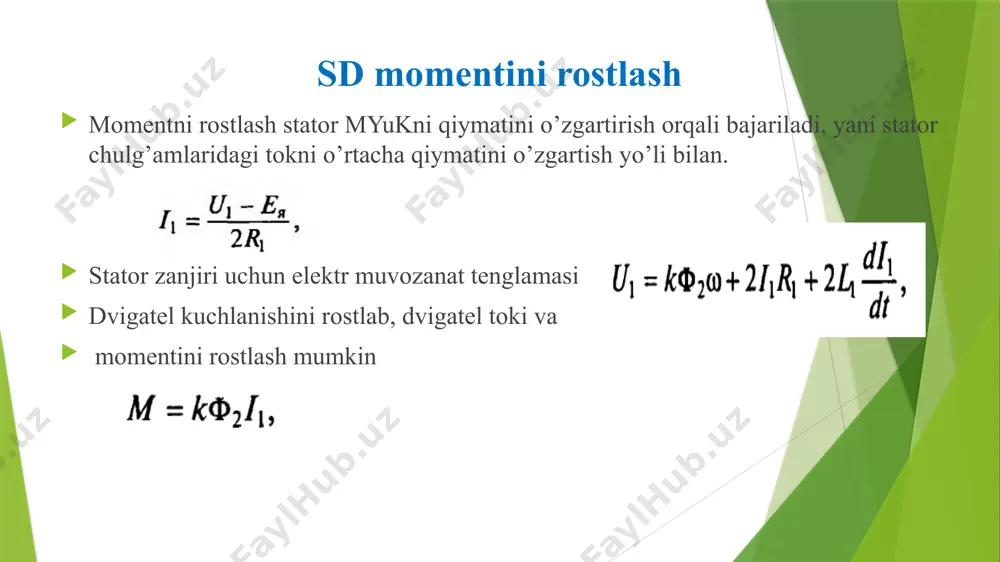

irish orqali bajariladi, yani stator chulg’amlaridagi tokni o’rtacha qiymatini o’zgartish yo’li bilan. stator zanjiri uchun elektr muvozanat tenglamasi dvigatel kuchlanishini rostlab, dvigatel toki va momentini rostlash mumkin tiristorli kommutatorli sd sxmasi uz1 – boshqariladigan to’g’rilagich; uz2 – invertot; uzl – qo’zg’atish chulg’amini ta’minlovchi to’g’rilagich; fcs – to’g’rilagichni boshqarish qurilmasi; cs – invertorni boshqarish qurilmasi; l – drossel. ventil dvigatelli rostlanadigan elektr yuritmani funktsional sxemasi pc – tezlik regulyatori; pt – tok regulyatori; дт – tok datchigi, дc – tezlik datchigi; dr – rotorni holat datchigi; br – taxogenerator. ventilli dvigatelni mexanik xarakteristikalari ventil dvigatelli rostlanadigan elektr yuritmani mexanik xarakteristikalari “to’ – d” tizimini mexanik xarakteristikalari bilan bir hil bo’ladi. tiristorlarni ochilish burchagi kattalashtirilsa (β2> β1) mexanik xarakteristikalarni qattiqligi kamayadi. sxemada to’g’rilagich boshqariladigan bo’lgani uchun yuritmani rekuperativ tormozlash mumkin. nazorat savollari ventilli dvigatel nima? tranzistorli kommutator tuzilishini tushuntiring. dvigatel oqimlarining vektorlarini fazoviy diagrammasini izohlang. ventilli dvigatel fazaari qanday almashtiriladi? tranzistorli kommutator …

3 / 9
