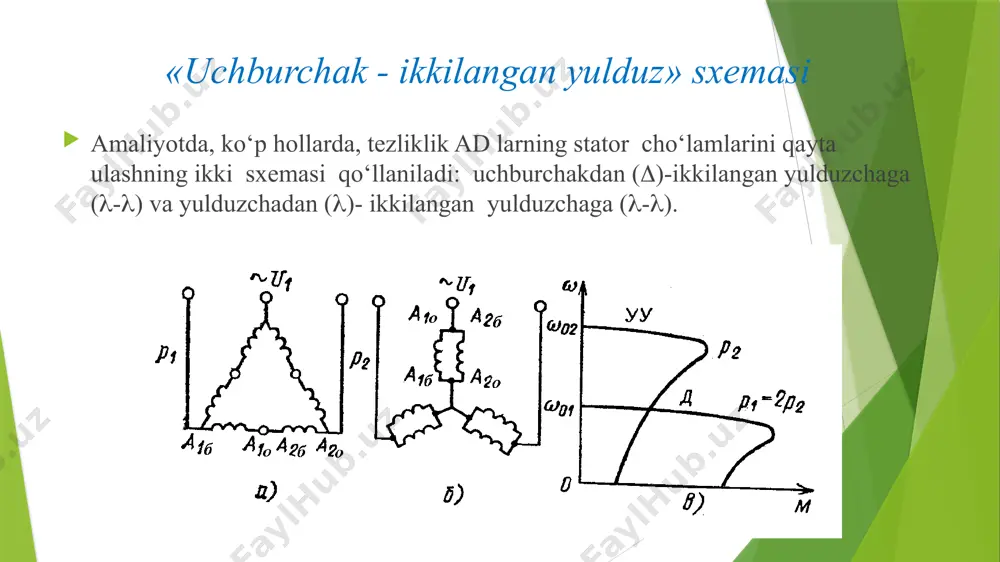

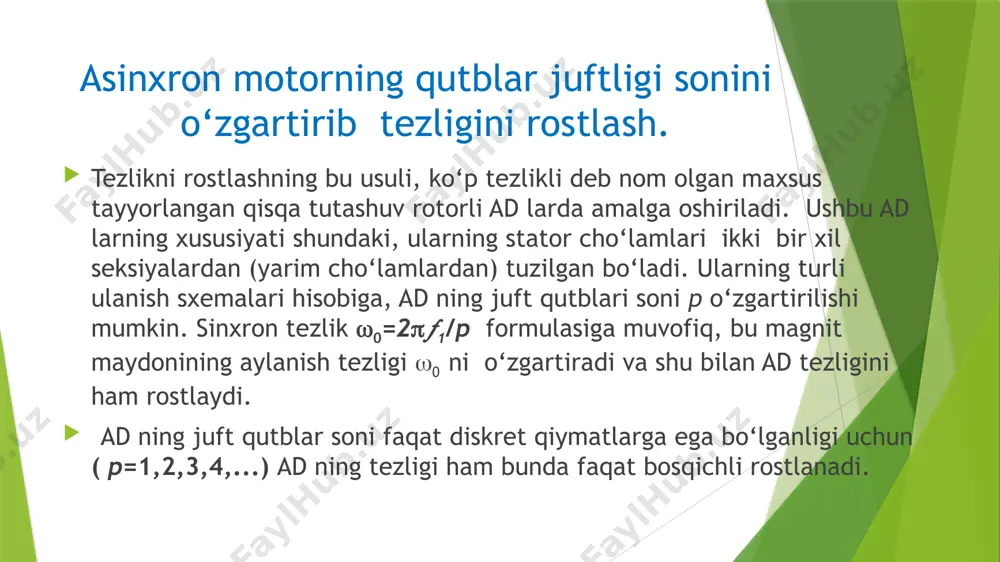

maʻruza № 15 maʻruza № 15 mavzu: asinxron motor qutblar juftligi sonini o‘zgartirib tezligini rostlash. reja: 15.1. asinxron motor qutblar juftligi sonini o‘zgartirib tezligini rostlash. 15.2. asinxron motor tezligini kaskad sxemalarda rostlash. 15.3. asinxron ventilli kaskad. asinxron motorning qutblar juftligi sonini o‘zgartirib tezligini rostlash. tezlikni rostlashning bu usuli, ko‘p tezlikli deb nom olgan maxsus tayyorlangan qisqa tutashuv rotorli ad larda amalga oshiriladi. ushbu ad larning xususiyati shundaki, ularning stator cho‘lamlari ikki bir xil seksiyalardan (yarim cho‘lamlardan) tuzilgan bo‘ladi. ularning turli ulanish sxemalari hisobiga, ad ning juft qutblari soni p o‘zgartirilishi mumkin. sinxron tezlik 0=21/p formulasiga muvofiq, bu magnit maydonining aylanish tezligi 0 ni o‘zgartiradi va shu bilan ad tezligini ham rostlaydi. ad ning juft qutblar soni faqat diskret qiymatlarga ega bo‘lganligi uchun ( p=1,2,3,4,...) ad ning tezligi ham bunda faqat bosqichli rostlanadi. «uchburchak - ikkilangan yulduz» sxemasi amaliyotda, ko‘p hollarda, tezliklik ad larning stator cho‘lamlarini qayta ulashning ikki sxemasi qo‘llaniladi: …

2 / 12

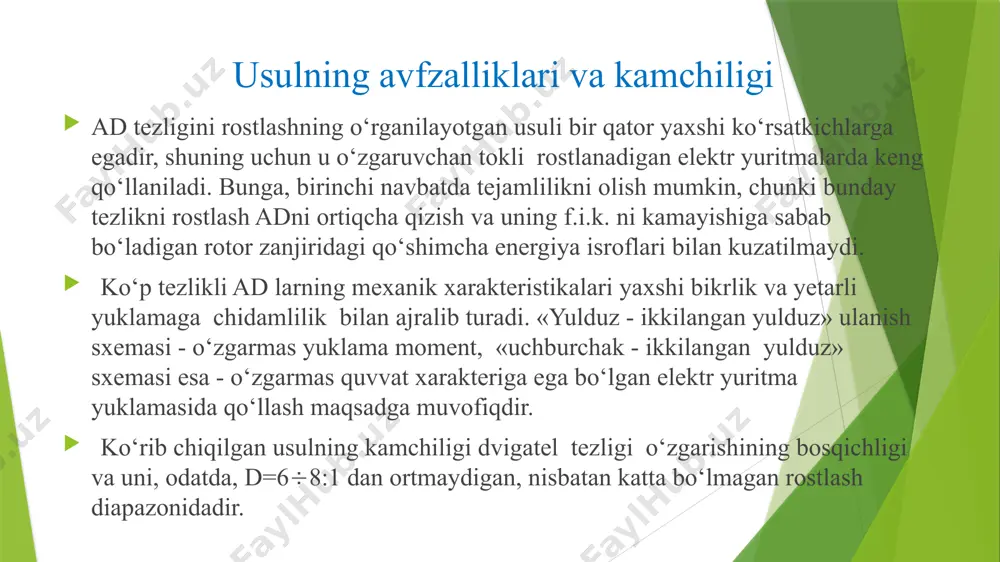

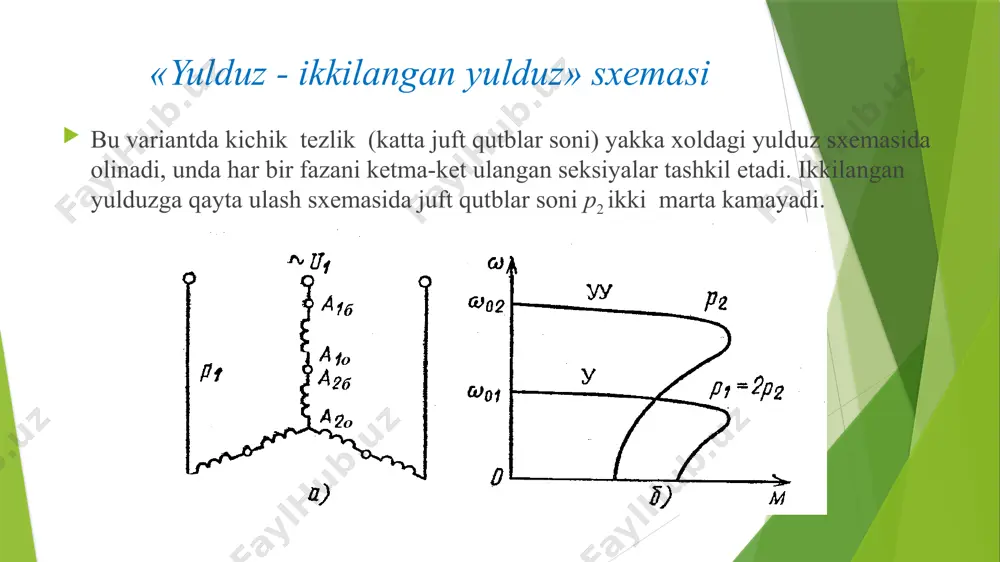

xarakteristikalari yaxshi bikrlik va yetarli yuklamaga chidamlilik bilan ajralib turadi. «yulduz - ikkilangan yulduz» ulanish sxemasi - o‘zgarmas yuklama moment, «uchburchak - ikkilangan yulduz» sxemasi esa - o‘zgarmas quvvat xarakteriga ega bo‘lgan elektr yuritma yuklamasida qo‘llash maqsadga muvofiqdir. ko‘rib chiqilgan usulning kamchiligi dvigatel tezligi o‘zgarishining bosqichligi va uni, odatda, d=68:1 dan ortmaydigan, nisbatan katta bo‘lmagan rostlash diapazonidadir. asinxron dvigatel tezligini kaskad sxemalarda rostlash . energiya isroflari foydali ishlatilgan sxemalar, ad ning boshqa elektr mashinalari bilan maxsus ulash yo‘li orqali yaratilgan, kaskadli deb nomlanadi. hozirgi vaqtda, ad ning sirpanish energiyasini, qo‘shimcha elektr mashinalarsiz, yarim o‘tkazgichli asboblar va transformatorlar yordamida ishlatadigan sxemalar to‘zilgan. umumiy xolda, kaskadli deb ad ning shunday ulanish sxemasiga aytiladiki, ular ad tezligini rostlash bilan bir qatorda energiya isroflarini ham foydali ishlatish imkonini beradi. elektromexanik va elektrik mashina – ventilli kaskadlar elektromexanik mashina – ventillik kaskadda ishchi mashinani harakatga keltiruvchi adning rotor cho‘lami uch fazali boshqarilmaydigan to‘rilagichga ulanadi. ventilli …

3 / 12

oshqarilmaydigan to‘rilagich 5 va invertor 3, shuningdek, to‘rilangan tokni pulpsatsiyasini silliqlashtirish uchun reaktor 4 ulangan. kaskadli sxemalarda ad tezligini rostlashning ko‘rsatkichlari kaskadli sxemalarda tezlikni rostlash diapazoni amalda d=2:1 dan ortmaydi. kaskadli sxemalardagi ad ning tezligini rostlash ravonligi yuqori. tezlikni rostlash, tabiiy xarakteristikadan quyiga amalga oshiriladi. ushbu tezlikni rostlash usulini amalga oshirishdagi ancha yuqori bo‘lgan kapital sarflarga qaramasdan, kaskadli sxemalarning rostlash diapazoni uncha katta bo‘lmagan (2-3 dan ortiq emas) yuqori quvvatli asinxron elektr yuritmalarda qo‘llash iqtisodiy ji’atdan maqsadga muvofiqdir. bularga quvvatli ventilyator, markazdan qochuvchi nasos, kompressor, havo haydovchi va sinov qurilmalarining elektr yuritmalari kiradi. nazorat savollari 1. juft qutblar soni o‘zgartirish prinsipi (ko‘p tezlik ad dagi..) 2. juft qutiblar sonini o‘zgartirish uchun qanday sxemalar ishlatiladi? juft qutiblar sonini o‘zgartirish usulining avfzalliklari va kamchiliklarini izohlang. qanday qurilma kaskad deb ataladi? elektromexanik va elektrik kaskadlarni farqi nimada? asinxron ventil kaskad qanday tuzilgan? kaskadli sxemalarda tezlikni rostlash prinsipini ayting? kaskadli sxemalarda ad tezligini rostlashning …

4 / 12

asinxron motor qutblar juftligi sonini o'zgartirib tezligini rostlash - Page 4

5 / 12

asinxron motor qutblar juftligi sonini o'zgartirib tezligini rostlash - Page 5
