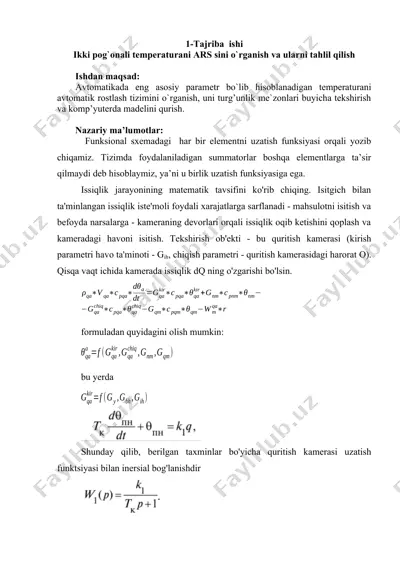

1-tajriba ishi ikki pog`onali temperaturani ars sini o`rganish va ularni tahlil qilish ishdan maqsad: avtomatikada eng asosiy parametr bo`lib hisoblanadigan temperaturani avtomatik rostlash tizimini o`rganish, uni turg’unlik me`zonlari buyicha tekshirish va komp’yuterda madelini qurish. nazariy ma’lumotlar: funksional sxemadagi har bir elementni uzatish funksiyasi orqali yozib chiqamiz. tizimda foydalaniladigan summatorlar boshqa elementlarga ta’sir qilmaydi deb hisoblaymiz, ya’ni u birlik uzatish funksiyasiga ega. issiqlik jarayonining matematik tavsifini ko'rib chiqing. isitgich bilan ta'minlangan issiqlik iste'moli foydali xarajatlarga sarflanadi - mahsulotni isitish va befoyda narsalarga - kameraning devorlari orqali issiqlik oqib ketishini qoplash va kameradagi havoni isitish. tekshirish ob'ekti - bu quritish kamerasi (kirish parametri havo ta'minoti - gih, chiqish parametri - quritish kamerasidagi harorat o). qisqa vaqt ichida kamerada issiqlik dq ning o'zgarishi bo'lsin. formuladan quyidagini olish mumkin: bu yerda shunday qilib, berilgan taxminlar bo'yicha quritish kamerasi uzatish funktsiyasi bilan inersial bog'lanishdir bu yerda = = (85-65)/(130-116)=1,42 shunday qilib tanlangan kanal bo‘yicha ob’ekt …

2 / 5

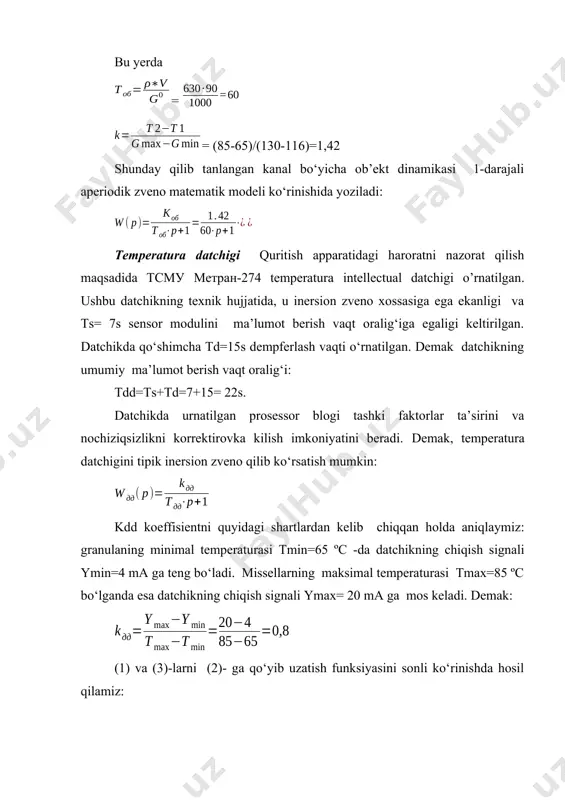

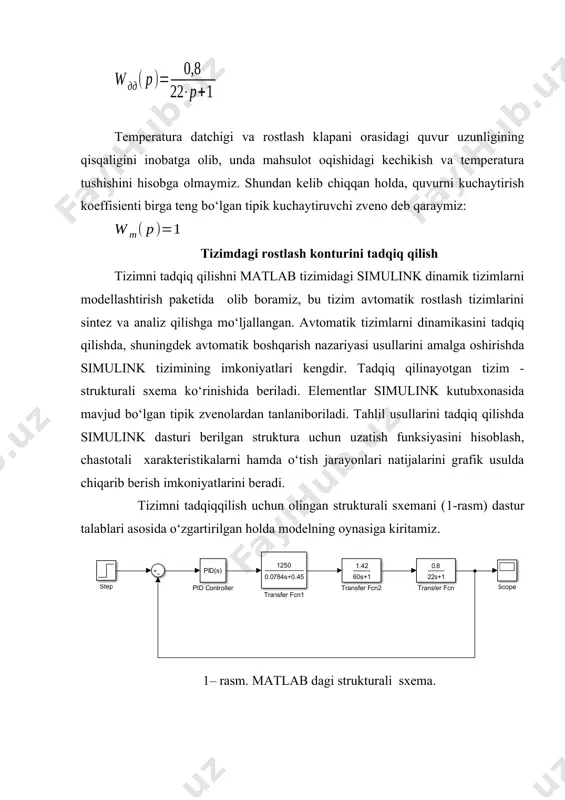

aniqlaymiz: granulaning minimal temperaturasi tmin=65 ºc -da datchikning chiqish signali ymin=4 ma ga teng bo‘ladi. missellarning maksimal temperaturasi tmax=85 ºc bo‘lganda esa datchikning chiqish signali ymax= 20 ma ga mos keladi. demak: (1) va (3)-larni (2)- ga qo‘yib uzatish funksiyasini sonli ko‘rinishda hosil qilamiz: temperatura datchigi va rostlash klapani orasidagi quvur uzunligining qisqaligini inobatga olib, unda mahsulot oqishidagi kechikish va temperatura tushishini hisobga olmaymiz. shundan kelib chiqqan holda, quvurni kuchaytirish koeffisienti birga teng bo‘lgan tipik kuchaytiruvchi zveno deb qaraymiz: tizimdagi rostlash konturini tadqiq qilish tizimni tadqiq qilishni matlab tizimidagi simulink dinamik tizimlarni modellashtirish paketida olib boramiz, bu tizim avtomatik rostlash tizimlarini sintez va analiz qilishga mo‘ljallangan. avtomatik tizimlarni dinamikasini tadqiq qilishda, shuningdek avtomatik boshqarish nazariyasi usullarini amalga oshirishda simulink tizimining imkoniyatlari kengdir. tadqiq qilinayotgan tizim - strukturali sxema ko‘rinishida beriladi. elementlar simulink kutubxonasida mavjud bo‘lgan tipik zvenolardan tanlaniboriladi. tahlil usullarini tadqiq qilishda simulink dasturi berilgan struktura uchun uzatish funksiyasini hisoblash, …

3 / 5

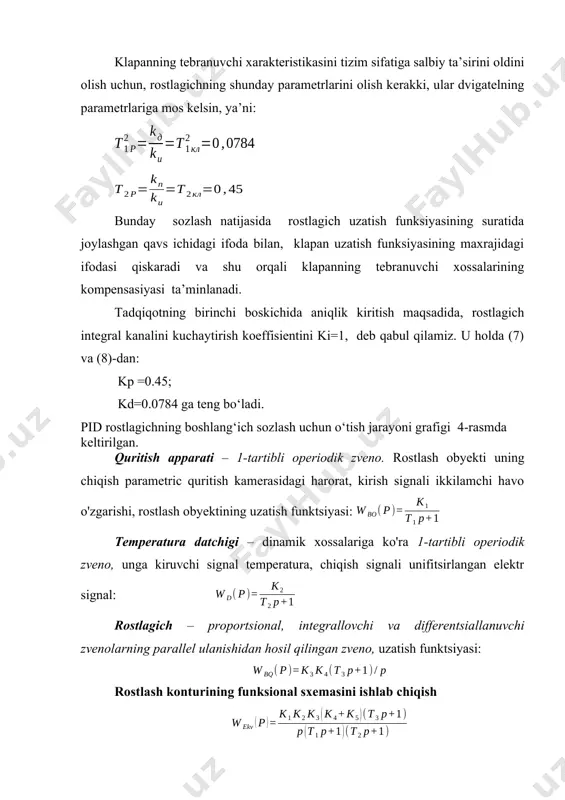

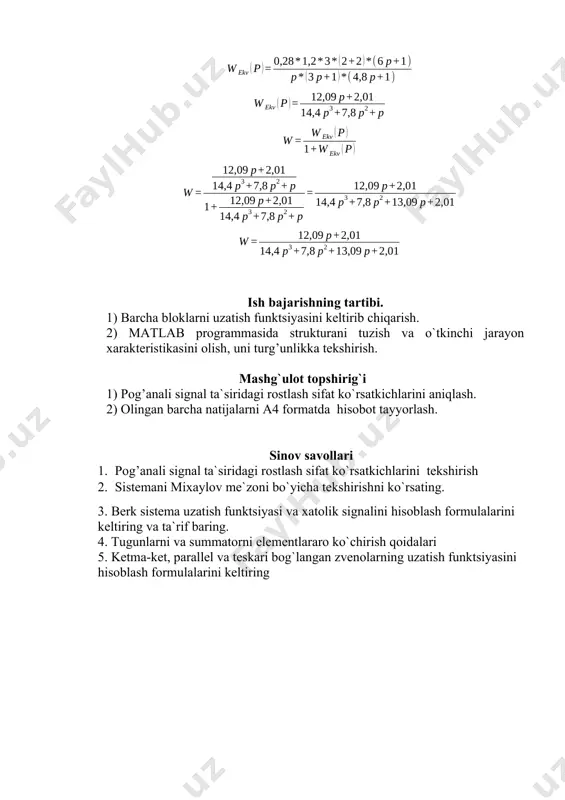

ining kompensasiyasi ta’minlanadi. tadqiqotning birinchi boskichida aniqlik kiritish maqsadida, rostlagich integral kanalini kuchaytirish koeffisientini ki=1, deb qabul qilamiz. u holda (7) va (8)-dan: kp =0.45; kd=0.0784 ga teng bo‘ladi. pid rostlagichning boshlang‘ich sozlash uchun o‘tish jarayoni grafigi 4-rasmda keltirilgan. quritish apparati – 1-tartibli operiodik zveno. rostlash obyekti uning chiqish parametric quritish kamerasidagi harorat, kirish signali ikkilamchi havo o'zgarishi, rostlash obyektining uzatish funktsiyasi: temperatura datchigi – dinamik xossalariga ko'ra 1-tartibli operiodik zveno, unga kiruvchi signal temperatura, chiqish signali unifitsirlangan elektr signal: rostlagich – proportsional, integrallovchi va differentsiallanuvchi zvenolarning parallel ulanishidan hosil qilingan zveno, uzatish funktsiyasi: rostlash konturining funksional sxemasini ishlab chiqish ish bajarishning tartibi. 1) barcha bloklarni uzatish funktsiyasini keltirib chiqarish. 2) matlab programmasida strukturani tuzish va o`tkinchi jarayon xarakteristikasini olish, uni turg’unlikka tekshirish. mashg`ulot topshirig`i 1) pog’anali signal ta`siridagi rostlash sifat ko`rsatkichlarini aniqlash. 2) olingan barcha natijalarni a4 formatda hisobot tayyorlash. sinov savollari 1. pog’anali signal ta`siridagi rostlash sifat ko`rsatkichlarini …

4 / 5

t12.bin image1.wmf oleobject1.bin image2.wmf oleobject2.bin ) , , ( ih bh y kir qa g g g f g = 0 * g v t ob r = min max 1 2 g g t t k - - = × + × = + × = 1 60 42 . 1 1 ) ( p p t k p w ob ob 1 ) ( + × = r t k r w dd dd dd 8 , 0 65 85 4 20 min max min max = - - = - - = t t y y k dd 1 22 8 , 0 ) ( + × = r r w dd 1 ) ( = r w t 0784 , 0 2 1 2 1 = = = kl i d r t k k t 45 , 0 2 2 = = = kl i …

5 / 5
