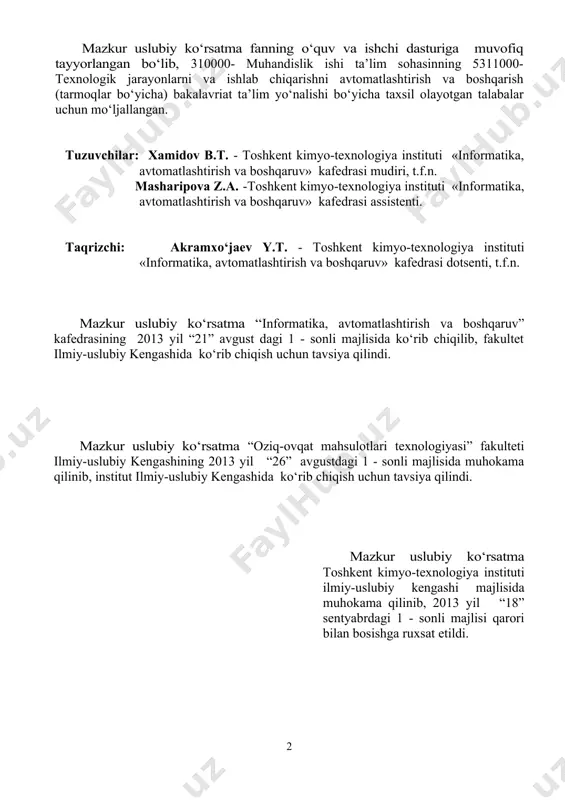

o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi toshkent kimyo-texnologiya instituti avtomatik boshqarish nazariyasi fаnidаn laboratoriya ishlarini bаjаrish bo’yicha uslubiy ko`rsаtmа toshkent-2013 mazkur uslubiy ko‘rsatma fanning o‘quv va ishchi dasturiga muvofiq tayyorlangan bo‘lib, 310000- muhandislik ishi ta’lim sohasinning 5311000-texnologik jarayonlarni va ishlab chiqarishni avtomatlashtirish va boshqarish (tarmoqlar bo‘yicha) bakalavriat ta’lim yo‘nalishi bo‘yicha taxsil olayotgan talabalar uchun mo‘ljallangan. tuzuvchilar: xamidov b.t. toshkent kimyo-texnologiya instituti «informatika, avtomatlashtirish va boshqaruv» kafedrasi mudiri, t.f.n. masharipova z.a. -toshkent kimyo-texnologiya instituti «informatika, avtomatlashtirish va boshqaruv» kafedrasi assistenti. taqrizchi: akramxo‘jaev y.t. toshkent kimyo-texnologiya instituti «informatika, avtomatlashtirish va boshqaruv» kafedrasi dotsenti, t.f.n. mazkur uslubiy ko‘rsatma “informatika, avtomatlashtirish va boshqaruv” kafedrasining 2013 yil “21” avgust dagi 1 - sonli majlisida ko‘rib chiqilib, fakultet ilmiy-uslubiy kengashida ko‘rib chiqish uchun tavsiya qilindi. mazkur uslubiy ko‘rsatma “oziq-ovqat mahsulotlari texnologiyasi” fakulteti ilmiy-uslubiy kengashining 2013 yil “26” avgustdagi 1 - sonli majlisida muhokama qilinib, institut ilmiy-uslubiy kengashida ko‘rib chiqish uchun tavsiya qilindi. mazkur uslubiy …

2 / 68

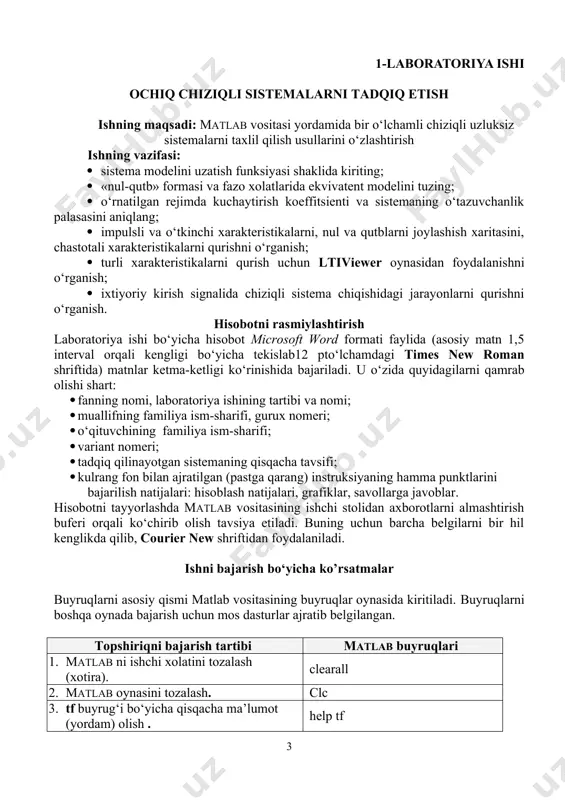

lasasini aniqlang; · impulsli va o‘tkinchi xarakteristikalarni, nul va qutblarni joylashish xaritasini, chastotali xarakteristikalarni qurishni o‘rganish; · turli xarakteristikalarni qurish uchun ltiviewer oynasidan foydalanishni o‘rganish; · ixtiyoriy kirish signalida chiziqli sistema chiqishidagi jarayonlarni qurishni o‘rganish. hisobotni rasmiylashtirish laboratoriya ishi bo‘yicha hisobot microsoft word formati faylida (asosiy matn 1,5 interval orqali kengligi bo‘yicha tekislab12 pto‘lchamdagi times new roman shriftida) matnlar ketma-ketligi ko‘rinishida bajariladi. u o‘zida quyidagilarni qamrab olishi shart: · fanning nomi, laboratoriya ishining tartibi va nomi; · muallifning familiya ism-sharifi, gurux nomeri; · o‘qituvchining familiya ism-sharifi; · variant nomeri; · tadqiq qilinayotgan sistemaning qisqacha tavsifi; · kulrang fon bilan ajratilgan (pastga qarang) instruksiyaning hamma punktlarini bajarilish natijalari: hisoblash natijalari, grafiklar, savollarga javoblar. hisobotni tayyorlashda matlab vositasining ishchi stolidan axborotlarni almashtirish buferi orqali ko‘chirib olish tavsiya etiladi. buning uchun barcha belgilarni bir hil kenglikda qilib, courier new shriftidan foydalaniladi. ishni bajarish bo‘yicha ko’rsatmalar buyruqlarni asosiy qismi matlab vositasining buyruqlar oynasida kiritiladi. …

3 / 68

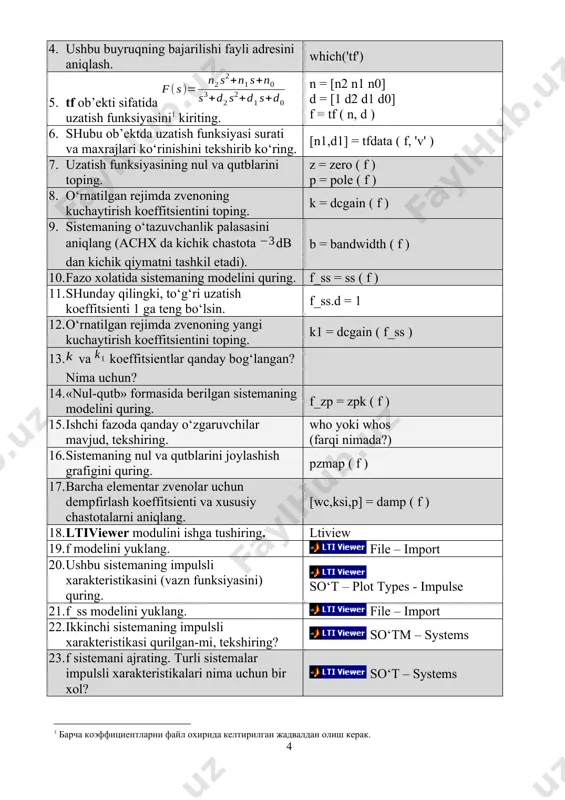

funksiyasining nul va qutblarini toping. z = zero ( f ) p = pole ( f ) 8. o‘rnatilgan rejimda zvenoning kuchaytirish koeffitsientini toping. k = dcgain ( f ) 9. sistemaning o‘tazuvchanlik palasasini aniqlang (achx da kichik chastota db dan kichik qiymatni tashkil etadi). b = bandwidth ( f ) 10. fazo xolatida sistemaning modelini quring. f_ss = ss ( f ) 11. shunday qilingki, to‘g‘ri uzatish koeffitsienti 1 ga teng bo‘lsin. f_ss.d = 1 12. o‘rnatilgan rejimda zvenoning yangi kuchaytirish koeffitsientini toping. k1 = dcgain ( f_ss ) 13. va koeffitsientlar qanday bog‘langan? nima uchun? 14. «nul-qutb» formasida berilgan sistemaning modelini quring. f_zp = zpk ( f ) 15. ishchi fazoda qanday o‘zgaruvchilar mavjud, tekshiring. who yoki whos (farqi nimada?) 16. sistemaning nul va qutblarini joylashish grafigini quring. pzmap ( f ) 17. barcha elementar zvenolar uchun dempfirlash koeffitsienti va xususiy chastotalarni aniqlang. [wc,ksi,p] = damp ( f …

4 / 68

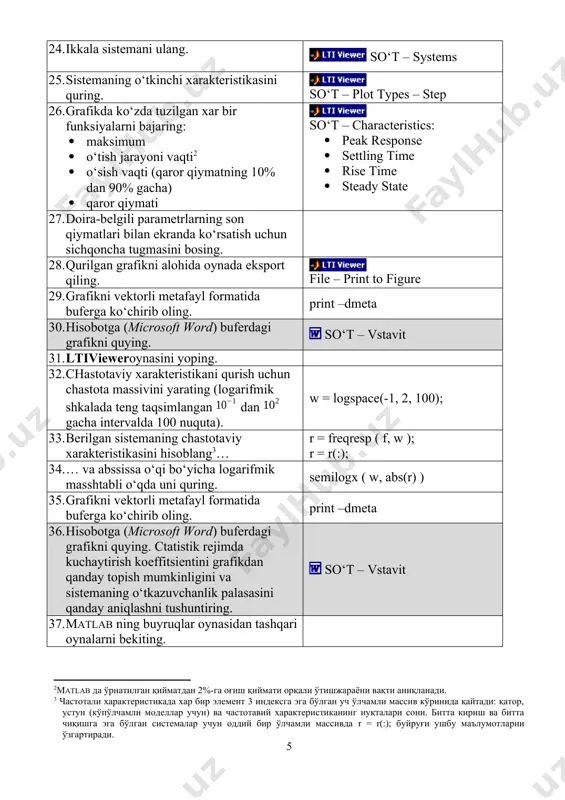

oynada eksport qiling. file – print to figure 29. grafikni vektorli metafayl formatida buferga ko‘chirib oling. print –dmeta 30. hisobotga (microsoft word) buferdagi grafikni quying. so‘t – vstavit 31. ltivieweroynasini yoping. 32. chastotaviy xarakteristikani qurish uchun chastota massivini yarating (logarifmik shkalada teng taqsimlangan dan gacha intervalda 100 nuquta). w = logspace(-1, 2, 100); 33. berilgan sistemaning chastotaviy xarakteristikasini hisoblang[footnoteref:4]… [4: частотали характеристикада хар бир элемент 3 индексга эга бўлган уч ўлчамли массив кўринида қайтади: қатор, устун (кўпўлчамли моделлар учун) ва частотавий характеристиканинг нуқталари сони. битта кириш ва битта чиқишга эга бўлган системалар учун оддий бир ўлчамли массивда r = r(:); буйруғи ушбу маълумотларни ўзгартиради.] r = freqresp ( f, w ); r = r(:); 34. … va abssissa o‘qi bo‘yicha logarifmik masshtabli o‘qda uni quring. semilogx ( w, abs(r) ) 35. grafikni vektorli metafayl formatida buferga ko‘chirib oling. print –dmeta 36. hisobotga (microsoft word) buferdagi grafikni quying. ctatistik rejimda kuchaytirish …

5 / 68

1.6 0.80 -0.224 1.3286 0.8959 0.4592 8. 1.7 1.36 0.204 1.1857 0.7673 0.4592 9. 1.8 -1.98 0.432 1.2000 0.7644 0.3556 10. 1.9 -0.76 -0.399 1.3333 0.8711 0.3556 11. 2.0 0.60 -0.360 1.2000 0.7406 0.2734 12. 2.1 1.68 0.315 1.3250 0.8281 0.2734 13. 2.2 -2.42 0.616 1.3059 0.7696 0.2076 14. 2.3 -0.46 -0.552 1.4235 0.8401 0.2076 15. 2.4 0.24 -0.480 1.3889 0.7531 0.1543 16. 2.5 2.25 0.500 1.5000 0.8086 0.1543 17. 2.6 0.26 -0.780 1.2421 0.6139 0.1108 18. 2.7 -0.27 -0.810 1.1368 0.5717 0.1108 19. 2.8 0.28 -0.840 0.8000 0.3700 0.0500 20. 2.9 3.19 0.870 0.7000 0.3500 0.0500 nazorat savollari 1. quyidagi nazariy savollarga javob bering: · uzatish funksiyasi deb nimaga aytiladi? · uzatish funksiyasining noli va qutblari deganda nimani tushunasiz? · impulsli xarakteristika (vazn funksiyasi) deb nimaga aytiladi? · o‘tish funksiyasi deb nimaga aytiladi? · chastotaviy xarakteristika deganda nimani tushunasiz? · fazoviy holatda modelni tushuntiring? · «nol – qutb» ko‘rinishidagi …
