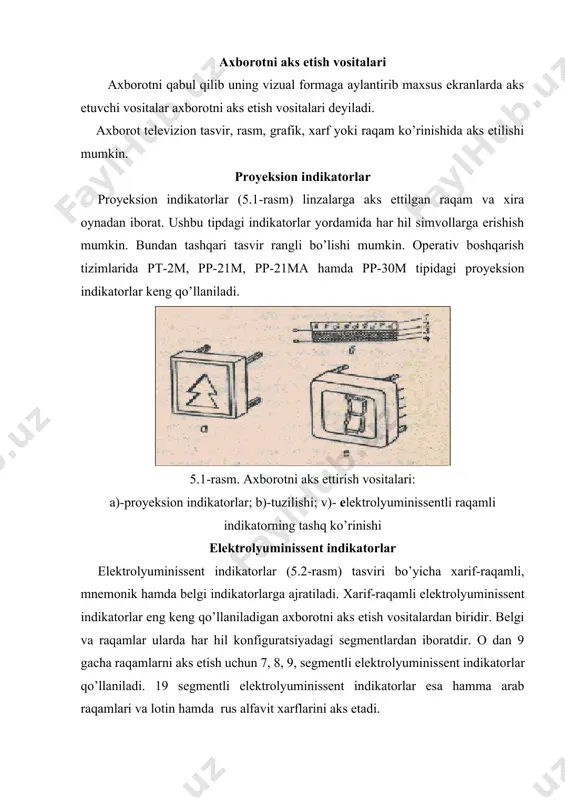

1559869624_69434.docx avtomatikaning funksional elementlari reja: 1. axborotni aks etish vositalari 2. proyeksion indikatorlar 3. elektrolyuminissent indikatorlar 4. gazorazryadli axborotni aks etish vositalari axborotni aks etish vositalari axborotni qabul qilib uning vizual formaga aylantirib maxsus ekranlarda aks etuvchi vositalar axborotni aks etish vositalari deyiladi. axborot televizion tasvir, rasm, grafik, xarf yoki raqam ko’rinishida aks etilishi mumkin. proyeksion indikatorlar proyeksion indikatorlar (5.1-rasm) linzalarga aks ettilgan raqam va xira oynadan iborat. ushbu tipdagi indikatorlar yordamida har hil simvollarga erishish mumkin. bundan tashqari tasvir rangli bo’lishi mumkin. operativ boshqarish tizimlarida pт-2m, pp-21m, pp-21ma hamda pp-30m tipidagi proyeksion indikatorlar keng qo’llaniladi. 5.1-rasm. axborotni aks ettirish vositalari: a)-proyeksion indikatorlar; b)-tuzilishi; v)- elektrolyuminissentli raqamli indikatorning tashq ko’rinishi elektrolyuminissent indikatorlar elektrolyuminissent indikatorlar (5.2-rasm) tasviri bo’yicha xarif-raqamli, mnemonik hamda belgi indikatorlarga ajratiladi. хarif-raqamli elektrolyuminissent indikatorlar eng keng qo’llaniladigan axborotni aks etish vositalardan biridir. belgi va raqamlar ularda har hil konfiguratsiyadagi segmentlardan iboratdir. o dan 9 gacha raqamlarni aks etish …

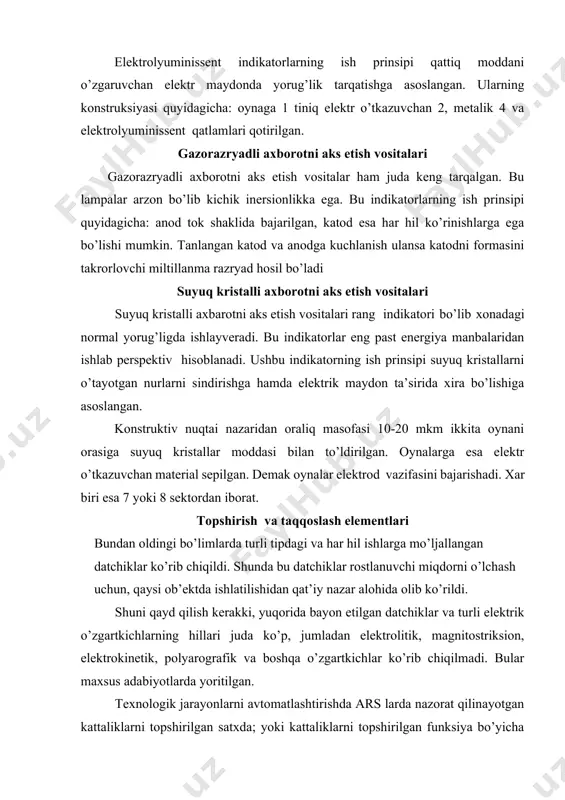

nsipi quyidagicha: anod tok shaklida bajarilgan, katod esa har hil ko’rinishlarga ega bo’lishi mumkin. тanlangan katod va anodga kuchlanish ulansa katodni formasini takrorlovchi miltillanma razryad hosil bo’ladi suyuq kristalli axborotni aks etish vositalari suyuq kristalli axbarotni aks etish vositalari rang indikatori bo’lib xonadagi normal yorug’ligda ishlayveradi. bu indikatorlar eng past energiya manbalaridan ishlab perspektiv hisoblanadi. ushbu indikatorning ish prinsipi suyuq kristallarni o’tayotgan nurlarni sindirishga hamda elektrik maydon ta’sirida xira bo’lishiga asoslangan. konstruktiv nuqtai nazaridan oraliq masofasi 10-20 mkm ikkita oynani orasiga suyuq kristallar moddasi bilan to’ldirilgan. oynalarga esa elektr o’tkazuvchan material sepilgan. demak oynalar elektrod vazifasini bajarishadi. хar biri esa 7 yoki 8 sektordan iborat. тopshirish va taqqoslash elementlari bundan oldingi bo’limlarda turli tipdagi va har hil ishlarga mo’ljallangan datchiklar ko’rib chiqildi. shunda bu datchiklar rostlanuvchi miqdorni o’lchash uchun, qaysi ob’ektda ishlatilishidan qat’iy nazar alohida olib ko’rildi. shuni qayd qilish kerakki, yuqorida bayon etilgan datchiklar va turli elektrik o’zgartkichlarning hillari …

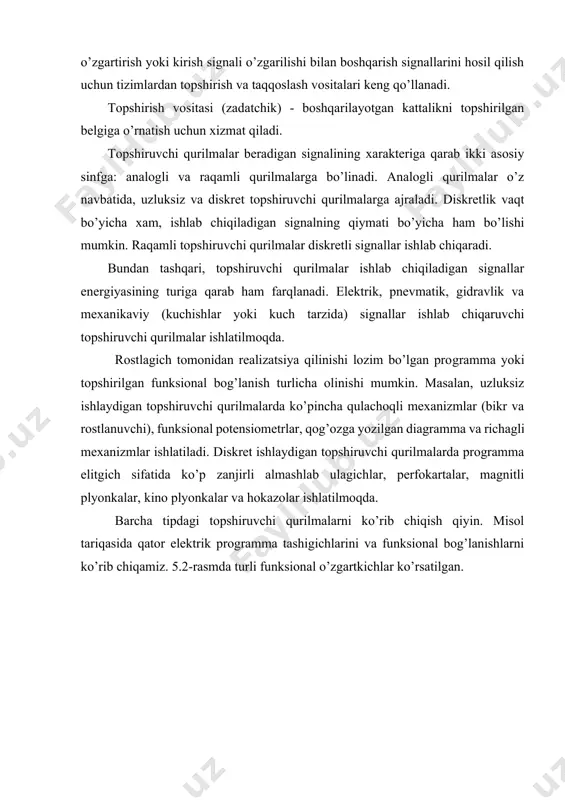

diskret topshiruvchi qurilmalarga ajraladi. diskretlik vaqt bo’yicha xam, ishlab chiqiladigan signalning qiymati bo’yicha ham bo’lishi mumkin. raqamli topshiruvchi qurilmalar diskretli signallar ishlab chiqaradi. bundan tashqari, topshiruvchi qurilmalar ishlab chiqiladigan signallar energiyasining turiga qarab ham farqlanadi. elektrik, pnevmatik, gidravlik va mexanikaviy (kuchishlar yoki kuch tarzida) signallar ishlab chiqaruvchi topshiruvchi qurilmalar ishlatilmoqda. rostlagich tomonidan realizatsiya qilinishi lozim bo’lgan programma yoki topshirilgan funksional bog’lanish turlicha olinishi mumkin. masalan, uzluksiz ishlaydigan topshiruvchi qurilmalarda ko’pincha qulachoqli mexanizmlar (bikr va rostlanuvchi), funksional potensiometrlar, qog’ozga yozilgan diagramma va richagli mexanizmlar ishlatiladi. diskret ishlaydigan topshiruvchi qurilmalarda programma elitgich sifatida ko’p zanjirli almashlab ulagichlar, perfokartalar, magnitli plyonkalar, kino plyonkalar va hokazolar ishlatilmoqda. barcha tipdagi topshiruvchi qurilmalarni ko’rib chiqish qiyin. misol tariqasida qator elektrik programma tashigichlarini va funksional bog’lanishlarni ko’rib chiqamiz. 5.2-rasmda turli funksional o’zgartkichlar ko’rsatilgan. 5.2-rasm. nol-indikatorli taqqoslash elementining sxemalari va xarakteristikalari amalda yassi karkasli profilli potensiometrlar va seksiyalari bo’yicha shuntlangan potensiometrlar keng ko’lamda ishlatilmoqda. seksiyalari bo’yicha shuntlangan potensiometrlarda …

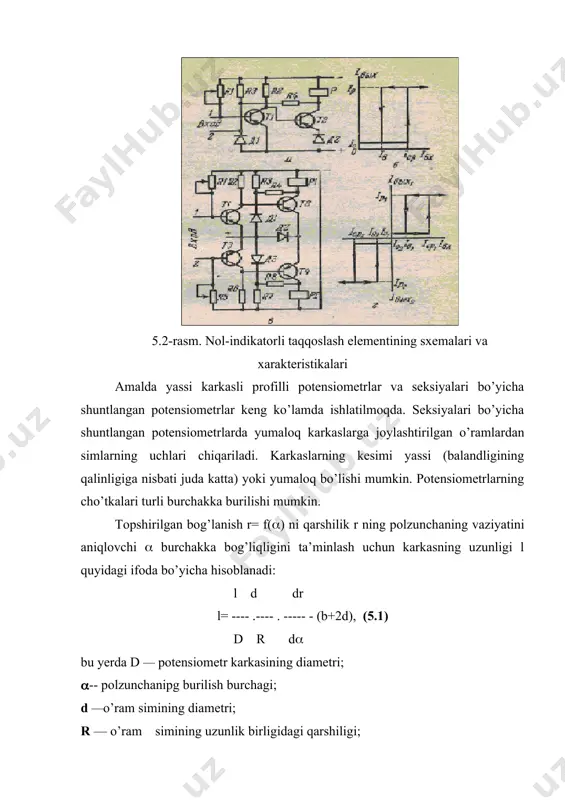

metr karkasining diametri; -- polzunchanipg burilish burchagi; d —o’ram simining diametri; r — o’ram simining uzunlik birligidagi qarshiligi; b — karkasning qalinligi. ko’pchilik hollarda karkasning qalinligi va simning diametri karkasning balandligiga nisbatan kichikligi hisobga olinsa, u holda quyidagicha yozish mumkin. l d dr l----- .----- .------ (5.2) d r d profilli reostatlarning asosiy kamchiliklari shundaki, karkasga simni o’rash qiyin va potensiometrni almashtirmasdan turib, funksional bog’lanishni o’zgartirib bo’lmaydi. shuning uchun ko’pincha poranali profilli reostatlar yoki tarmoqlarining o’rtasiga qo’shimcha rezistorlar kavsharlangan potensiometrlar ishlatiladi. bunday potensiometrlar faqat nagruzka qarshiligi potensiometrning qarshiligidan 100 va bundan ko’p marta ortiq bo’lgan sxemalarda ishlatilishi mumkin. programma tashigich sifatida, aytib o’tilganidek, perforatsiyalangan lenta (5.3- rasm) xam ishlatilishi mumkin. birinchi holda (5,3 a-rasm) asosiy perforatsiya teshigining uzunligi ish vaqtining davom etishiga mos keladi, ish vaqti esa fotoelementni yoritish vaqtiga bog’liq; bo’ylama qatordagi yondosh teshiklar o’rtasidagi masofa ish bajarilmaydigan vaqtning davom etishiga to’g’ri keladi. ikkinchi u h (5 3, b-rasm) …

osil bo’lsa u haqida birlamchi signalni ars ga uzatadi. funksional va struktura sxemalarda topshirish va taqqoslash vositalari birga ko’rsatiladi. diskret chiqishi taqqoslash vositalarda elektrik kattaliklarning taqqoslashni 2 ta prinsipi qo’llanadi: absolyut qiymati va fazalar bo’yicha. absolyut qiymati bo’yicha taqqoslash o’zgarmas va o’zgaruvchan tok uchun amalga oshiriladi. ikkita elektrik kattaliklar uchun qo’llanadi. analog va raqam taqqoslash vositasi sifatida avtomatikada hisoblash qurilmalari ham qo’llaniladi. misol sifatida elektrik va elektromexanik taqqoslash vositalardan quyidagilarni keltirsa bo’ladi: ko’prik sxemalar, yarim o’tkazgich elementlardan, sxemalar, elektromagnit qurilmalar, selsin juftliklari va boshqalar. foydalanilgan adabiyotlar ro’yxati: 1. i. karimov. jaxon moliyaviy-iqtisodiy inqirozi, o’zbekiston sharoitida uni betaraf etishning yo’llari – toshkent, "o’qituvchi", 2009. 2. miraxmedov d.a. avtomatik boshqarish nazariyasi. oliy texnika o’quv yurti talabalari uchun darslik. - тoshkent, " o’qituvchi", 1993. - 285 b. 3. borodin i.f. osnovi avtomatiki. – m.: kolos, 1987, 320 s. 4. borodin i.f., nedilko n.m. avtomatizatsiya texnologicheskix protsessov. - m.;, agropromizdat, 1986. -386 s. image1.png …
