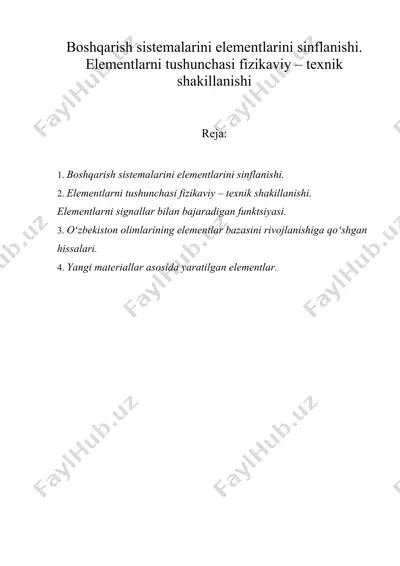

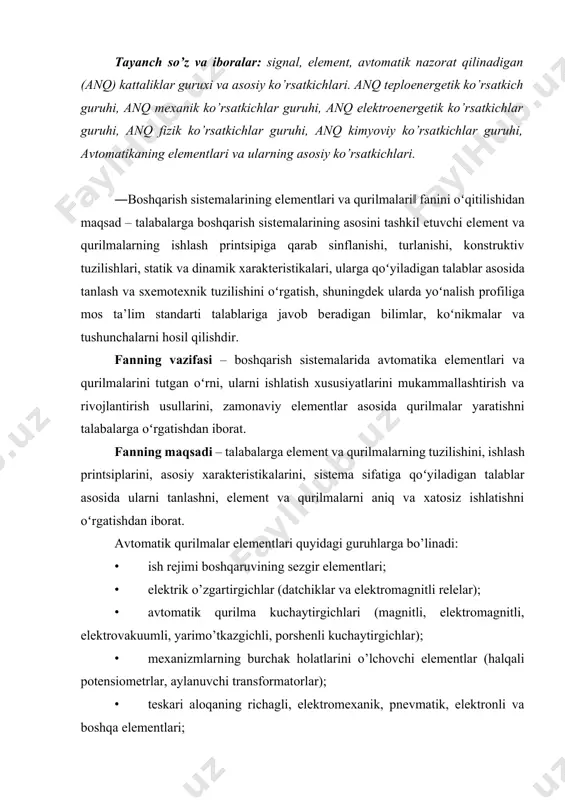

1668457900.docx boshqarish sistemalarini elementlarini sinflanishi. elementlarni tushunchasi fizikaviy – texnik shakillanishi reja: 1. boshqarish sistemalarini elementlarini sinflanishi. 2. elementlarni tushunchasi fizikaviy – texnik shakillanishi. elementlarni signallar bilan bajaradigan funktsiyasi. 3. oʻzbekiston olimlarining elementlar bazasini rivojlanishiga qoʻshgan hissalari. 4. yangi materiallar asosida yaratilgan elementlar. tayanch so’z va iboralar: signal, element, avtomatik nazorat qilinadigan (anq) kattaliklar guruxi va asosiy ko’rsatkichlari. anq teploenergetik ko’rsatkich guruhi, anq mexanik ko’rsatkichlar guruhi, anq elektroenergetik ko’rsatkichlar guruhi, anq fizik ko’rsatkichlar guruhi, anq kimyoviy ko’rsatkichlar guruhi, avtomatikaning elementlari va ularning asosiy ko’rsatkichlari. ―boshqarish sistеmalarining elеmеntlari va qurilmalari‖ fanini oʻqitilishidan maqsad – talabalarga boshqarish sistеmalarining asosini tashkil etuvchi elеmеnt va qurilmalarning ishlash printsipiga qarab sinflanishi, turlanishi, konstruktiv tuzilishlari, statik va dinamik xaraktеristikalari, ularga qoʻyiladigan talablar asosida tanlash va sxеmotеxnik tuzilishini oʻrgatish, shuningdеk ularda yoʻnalish profiliga mos ta’lim standarti talablariga javob bеradigan bilimlar, koʻnikmalar va tushunchalarni hosil qilishdir. fanning vazifasi – boshqarish sistеmalarida avtomatika elеmеntlari va qurilmalarini tutgan oʻrni, ularni …

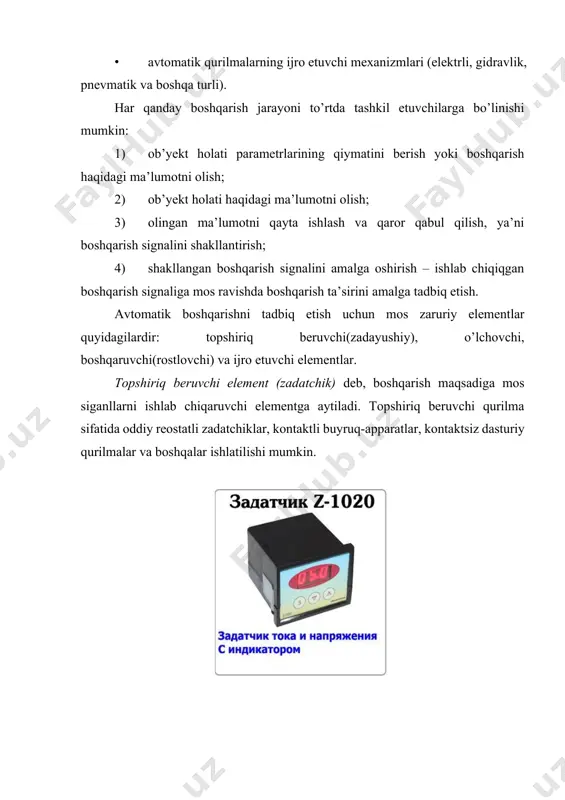

hiklar va elektromagnitli relelar); · avtomatik qurilma kuchaytirgichlari (magnitli, elektromagnitli, elektrovakuumli, yarimo’tkazgichli, porshenli kuchaytirgichlar); · mexanizmlarning burchak holatlarini o’lchovchi elementlar (halqali potensiometrlar, aylanuvchi transformatorlar); · teskari aloqaning richagli, elektromexanik, pnevmatik, elektronli va boshqa elementlari; · avtomatik qurilmalarning ijro etuvchi mexanizmlari (elektrli, gidravlik, pnevmatik va boshqa turli). har qanday boshqarish jarayoni to’rtda tashkil etuvchilarga bo’linishi mumkin: 1) ob’yekt holati parametrlarining qiymatini berish yoki boshqarish haqidagi ma’lumotni olish; 2) ob’yekt holati haqidagi ma’lumotni olish; 3) olingan ma’lumotni qayta ishlash va qaror qabul qilish, ya’ni boshqarish signalini shakllantirish; 4) shakllangan boshqarish signalini amalga oshirish – ishlab chiqiqgan boshqarish signaliga mos ravishda boshqarish ta’sirini amalga tadbiq etish. avtomatik boshqarishni tadbiq etish uchun mos zaruriy elementlar quyidagilardir: topshiriq beruvchi(zadayushiy), o’lchovchi, boshqaruvchi(rostlovchi) va ijro etuvchi elementlar. topshiriq beruvchi element (zadatchik) deb, boshqarish maqsadiga mos siganllarni ishlab chiqaruvchi elementga aytiladi. topshiriq beruvchi qurilma sifatida oddiy reostatli zadatchiklar, kontaktli buyruq-apparatlar, kontaktsiz dasturiy qurilmalar va boshqalar ishlatilishi mumkin. o’lchovchi …

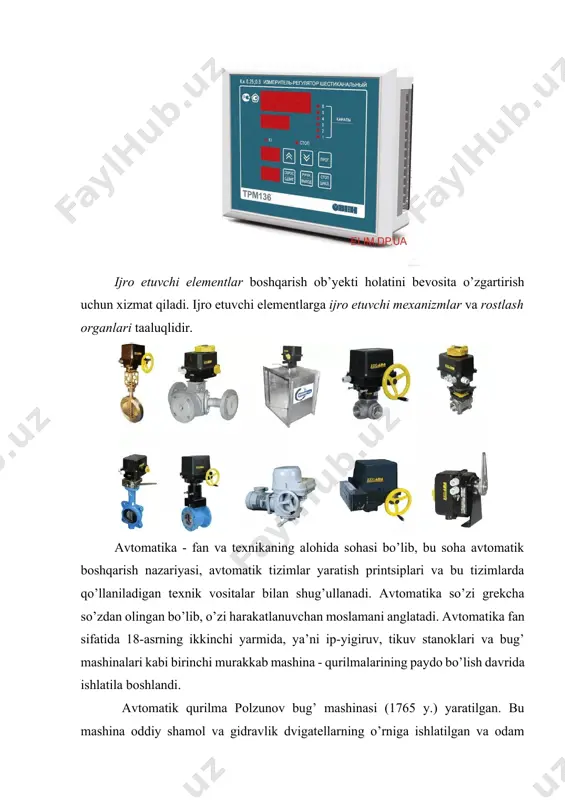

etuvchi elementlar boshqarish ob’yekti holatini bevosita o’zgartirish uchun xizmat qiladi. ijro etuvchi elementlarga ijro etuvchi mexanizmlar va rostlash organlari taaluqlidir. avtomatika - fan va texnikaning alohida sohasi bo’lib, bu soha avtomatik boshqarish nazariyasi, avtomatik tizimlar yaratish printsiplari va bu tizimlarda qo’llaniladigan texnik vositalar bilan shug’ullanadi. avtomatika so’zi grekcha so’zdan olingan bo’lib, o’zi harakatlanuvchan moslamani anglatadi. avtomatika fan sifatida 18-asrning ikkinchi yarmida, ya’ni ip-yigiruv, tikuv stanoklari va bug’ mashinalari kabi birinchi murakkab mashina - qurilmalarining paydo bo’lish davrida ishlatila boshlandi. avtomatik qurilma polzunov bug’ mashinasi (1765 y.) yaratilgan. bu mashina oddiy shamol va gidravlik dvigatellarning o’rniga ishlatilgan va odam ishtirokisiz suvning sathini rostlagan. avtomatik rostlashning asosiy printsiplarini ingliz olimi f. maksvell tomonidan 1868 yilda ishlab chiqildi. texnikaning rivojlanishi va odamlarning og’ir qo’l mexnatidan bo’shashiga qaramasdan ish jarayonlari va mehnat qurollarini boshqarish kengayib va murakkablashib bordi. ayrim holatlarda esa maxsus qo’shimcha elementlarsiz mexanizatsiyalashgan ishlab chiqarishni boshqarish imkoniyatlari murakkablashdi. bu esa o’z navbatida …

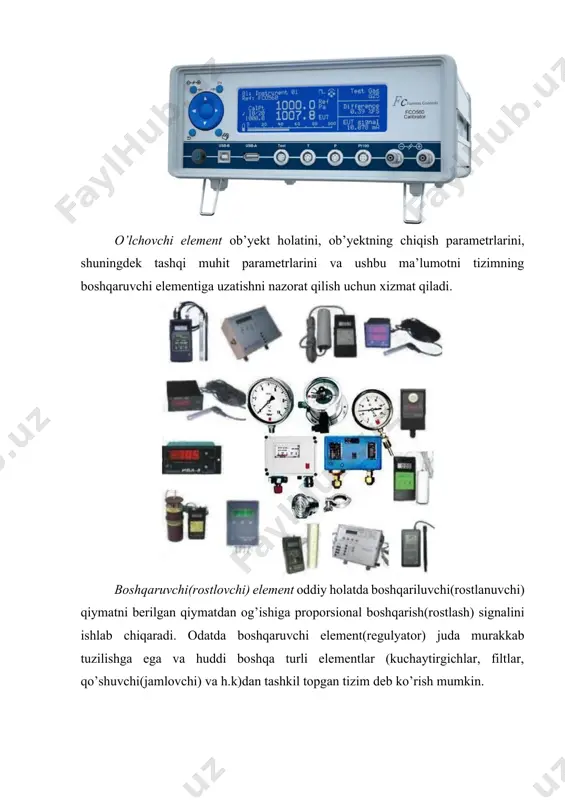

yirik o’lchamli asboblarning ko’rsatishiga muvofiq ravishda rostlanadi. bunda asboblarni mashina va uskunalar yaqiniga joylashtirish deyarli qiyinchiliklar tug’dirmaydi. avtomatlashtirishning bu davrida shkalasi yaxshi ko’rsatadigan yirik o’lchamli asboblar ishlatiladi. bunda bir korpusga o’lchash asbobi, rostlagich va topshirgich joylashtiriladi. ikkinchi davr - ayrim jarayonlarning kompleks avtomatlashtrish. bunda rostlash alohida shchitga o’rnatilgan asboblar bo’yicha olib boriladi. yirik o’lchamli asboblardan foydalanish bu shchitni bir necha metrga cho’zilib ketishiga olib keladi va shchitni nazorat qilish qiyinlashadi. avtomatlashtirishning bu davrida shchitdagi asboblarni hajmini kichiklashtirish zarurati paydo bo’ladi. bu masalani hal qilish uchun kichik o’lchamli ikkilamchi asboblar ishlatiladi. uchinchi davr - to’liq avtomatlashtirish davri. bu davrning xarakterli xususiyati shundaki, barcha jarayonlar yagona dispetcherlik punktiga markazlashtiriladi. shu bilan birga, mitti ikkilamchi asboblarni ishlatish extiyoji paydo bo’ladi. doimiy nazoratni talab qilmaydigan o’lchash va rostlash asboblari (yirik gabaritli) shchitdan tashqariga o’rnatiladi. teploenerge tik kursatkichlar p’lchash o’zartirkichlar mexanik k o‟ rsatkichlar к imyoviy ko‟rsatkichlar fizik ko‘rsatkichlar elektroenergetik ko‟rsatkichlar birlamchi o‟zgartkichlar oraliq o‟ …

h qiymati bo’lib xizmat qiladi. oxirgi o’bn bo’g’inning chikish qiymati ko’rsatkichning vn= υ siljishini anglatadi. umumiy holda o’lchov vositalarining struktura sxemasini qurish prinsipiga qarab ikki guruhga bo’lish mumkin: to’g’ri o’zgartiradigan o’lchash sxemasi va signali moslashtiriladigan o’lchash sxemalari. to’g’ri o’zgartirish prinsipi bo’yicha qurilma o’lchov vositalarida o’lchanayotgan kattalik dastlabki o’zgartkichga yoki uning o’lchash zanjiri qismidan iborat bo’lgan sezgir elementga keladi. o’lchash zanjirida, odatda, o’lchanayotgan kattalikni axborotning biror eltuvchisi (elektr toki kuchi yoki kuchlanishi. siqilgan havo bosimi va boshqalar) signaliga o’zgartirish kiritish bo’yicha amalga oshiriladi. so’ngra mazkur signal kuchaytiriladi va sanash qurilmasiga uzatiladi. eng sodda variantda shu sxemadan faqat sezgir element va sanash qurilmasi qolishi mumkin. to’g’ri o’zgartkich sxemalari sodda, ishonchli, etarli tezkorlikka ega hamda uncha qimmatga tushmaydi. ammo ulardan, amalda, kichik signallarini o’lchashda foydalanib bo’lmaydi. defferensial o’zgartkichlar va ular bilan o’lchash sxemalari signali to’g’ri o’zgartkich sxemalari turlaridan biridir. nazorat savollari: 1. boshqarish sistemalarini elementlarini qanday sinflarga bo’linadi? 2. elementga ta’rf bering. 3. …
