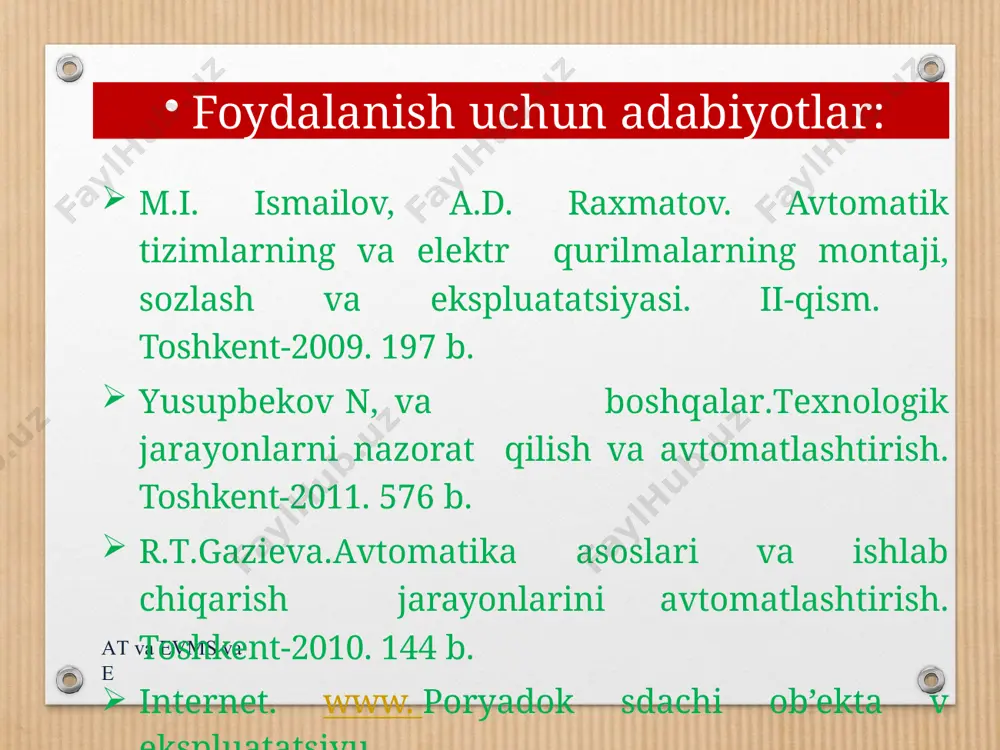

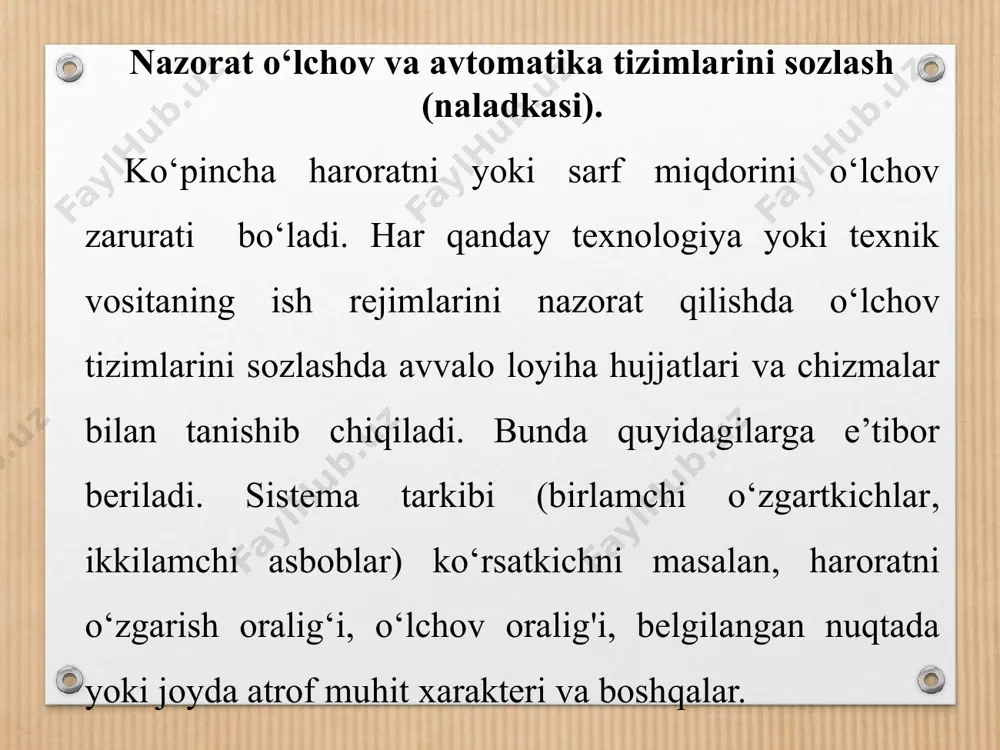

1714327023.pptx презентация powerpoint avtomat boshqarish sistemalarini sozlash reja: nazorat o‘lchov va avtomatika tizimlarini sozlash (naladkasi) avtomatlashtirish tizimlarini sozlashda o‘lchov va sinov ishlari at va evms va e m.i. ismailov, a.d. raxmatov. avtomatik tizimlarning va elektr qurilmalarning montaji, sozlash va ekspluatatsiyasi. ii-qism. toshkent-2009. 197 b. yusupbekov n, va boshqalar.texnologik jarayonlarni nazorat qilish va avtomatlashtirish. toshkent-2011. 576 b. r.t.gazieva. avtomatika asoslari va ishlab chiqarish jarayonlarini avtomatlashtirish. toshkent-2010. 144 b. internet. www. poryadok sdachi ob’ekta v ekspluatatsiyu. foydalanish uchun adabiyotlar: nazorat o‘lchov va avtomatika tizimlarini sozlash (naladkasi). ko‘pincha haroratni yoki sarf miqdorini o‘lchov zarurati bo‘ladi. har qanday texnologiya yoki texnik vositaning ish rejimlarini nazorat qilishda o‘lchov tizimlarini sozlashda avvalo loyiha hujjatlari va chizmalar bilan tanishib chiqiladi. bunda quyidagilarga e’tibor beriladi. sistema tarkibi (birlamchi o‘zgartkichlar, ikkilamchi asboblar) ko‘rsatkichni masalan, haroratni o‘zgarish oralig‘i, o‘lchov oralig'i, belgilangan nuqtada yoki joyda atrof muhit xarakteri va boshqalar. pasportlari bo‘yicha birlamchi o‘zgartkich va o‘lchov asboblarining xarakteristikalarini texnologik jarayon ko‘rsatkichlariga …

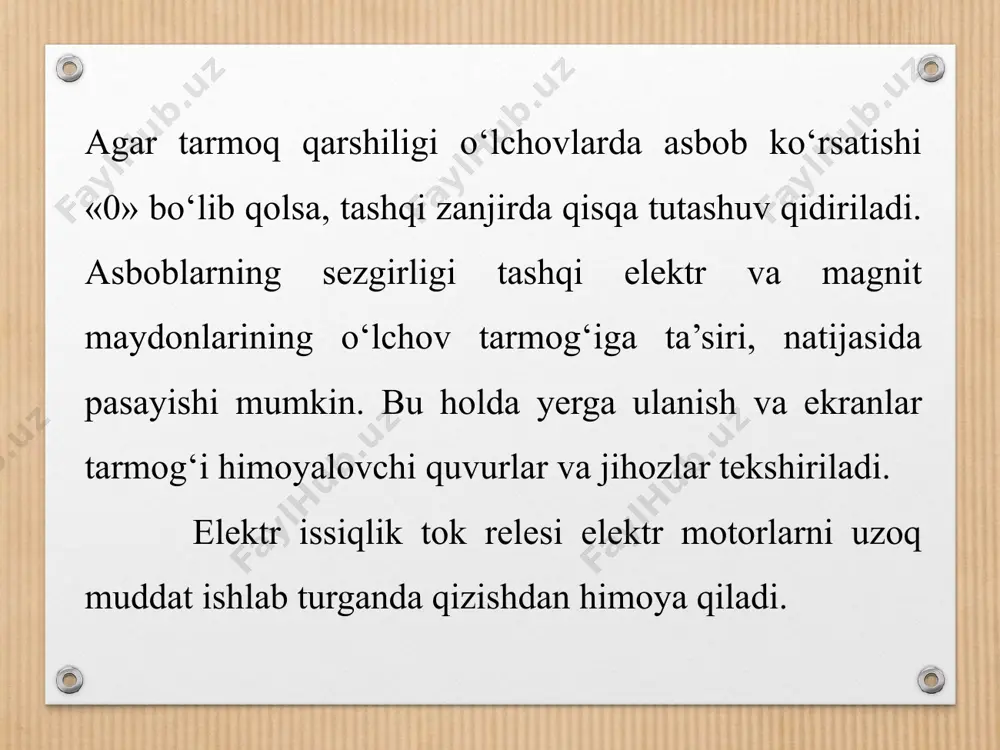

ishi mumkin. bu holda yerga ulanish va ekranlar tarmog‘i himoyalovchi quvurlar va jihozlar tekshiriladi. elektr issiqlik tok relesi elektr motorlarni uzoq muddat ishlab turganda qizishdan himoya qiladi. issiqlik tok relesining qo‘shimcha toki rostlanuvchi manba va aniqligi 1,5 dan yuqori bo‘lgan ampermetr yordamida tekshiriladi. bunda sozlash ishlari quyidagi jarayonlardan iborat bo‘ladi. rele tarmoqdan ajratiladi, ulanib qolishining oldini olinadi; uch fazali relelarda biror kuch tarmoq simi (elektr motorga ulanadigan) ajratib olinadi; relening qizdirish elementlarini ketma-ket ulab, ajratilgan tok manbasiga ulanadi; relening tokini rostlovchi vinti maksimal tokka to‘g‘ri keluvchi holatiga keltiriladi; tok manbaining korpusi yerga ulanadi; rele tokini rostlovchi vintini minimal tokka keltirib, tok manbasi tarmoqga ulanadi va kuchlanish sekin asta oshirib boriladi; tok manbasini rostlab, rele tarmog'ida i=1,05 tok o‘rnatiladi va shu tok bilan rele 0,5 soat davomida qizdiriladi; rele tokini rostlovchi vintni tokning kamayishi tomoniga oxista burab releni ishga tushishiga erishiladi; 3-5 minut o‘tkazib yana tarmoq ulanadi, rele kontaktlari ham dastlabki …

ishib chiqilgach, birlamchi vositalar (o‘zgartkichlar) to‘g‘ri o‘rnatilganligi ko‘riladi. elektrodlar vintlar tozalangan, begona jismlar yopishmagan bo‘lishi shart. elektrodlar doim toza bo‘lishi uchun ular suv (suyuqlik) tarmog'ining to‘g‘ri qismiga o‘rnatilishi va ishlab turgan holatida o‘z o‘rnida tozalash shtutserlari o‘rnatilgan bo‘lishi zarur. o‘lchov tarmoqlarida xatoliklarni kamaytirish uchun kuch tarmoqlar ta’siridan (pomexni yo‘qotish uchun) muvozanatlovchi ta’sirlar qo‘yiladi, masalan potensiometrni rostlab qo‘yish yordamida (induksion sarf o‘lchagich ir-51 da). bu yerda o‘lchov asbobi va o‘lchov bloki yaxlit kontur qilib yerga ulanadi va kabel korpusiga ulanadi. avtomatlashtirish tizimlarini sozlashda o‘lchov va sinov ishlari avtomatlashtirish tizimlarini sozlashda, ishga tushirib ko‘rishda katta hajmdagi ishlar bajariladi. ulardan biri texnologik qatorning nosozliklarini qidirib topish va yo‘qotishdir. real sxema ishlatib ko‘rilsagina, sxemalardagi nomutanosibliklar yoki nosozliklar ko‘zga tashlanishi mumkin. odatda standart qurilmalarning nosozliklari va ularni yo‘qotish yo‘llari yo‘riqnomalarda berilgan bo‘ladi. lekin murakkab texnologik qurilmalar qatorida nosozliklar juda xilma-xil va ko‘p bo‘ladi. ularning har biri o‘z qidirish uslubini, malaka va texnik vositalarni talab qiladi. …

proq ishlatiladi. 15.1- rasm. elektr uskunalarni sozlash elementlari. a) kabel yoki asinxron motor cho'lg'amlarini boshi-oxirlarini aniqlash; b) sxemada uzilgan joyini qidirish; v, g) motorni aylanishlar soni va reostat qarshiligi orasidagi bog'liqlik jadvali va grafigi. asinxron motor cho'lg'amlarining butunligini tekshirish uchun biror simga asbobni ulab ikkinchisini boshqa zajirga tekkiziladi va simlarni boshi va oxiri topiladi, boshi va oxiri topilmasa, demak shu tarmoq uzilgan bo‘ladi. kabel simlarini ham xuddi shunday tekshiriladi. (15.1- rasm). sxemada uzilishlarni tekshirish uchun bir chetiga o‘lchov asbobi ulab nazorat o‘lchov asboblarining ikkinchi tomoni sxemaning o‘rtasiga ulanadi shunda sxemaning qaysi tomoni uzilganligi topiladi. aniq uzilish yoki nosozlik joylari blok-blok qilib tekshirib topiladi. bilaman bilishni istayman bilib oldim nazorat savollari: avtomatlashtirish tizimlarni sozlashda nimalarga e’tibor beriladi? avtomatlashtirish elementlaridagi nuqsonlar qaysi bosqichlarda aniqlanadi? o'rnatilgan sxemalar qanday tekshiriladi va sozlanadi? avtomat boshqarish tizimlari elementlarining diagnostikasi haqida tushuncha bering? avtomat boshqarish tizimlari elementlarini sozlashda qanday nazorat o‘lchov asboblaridan foydalaniladi? e’tiborlaringiz uchun rahmat ! …
