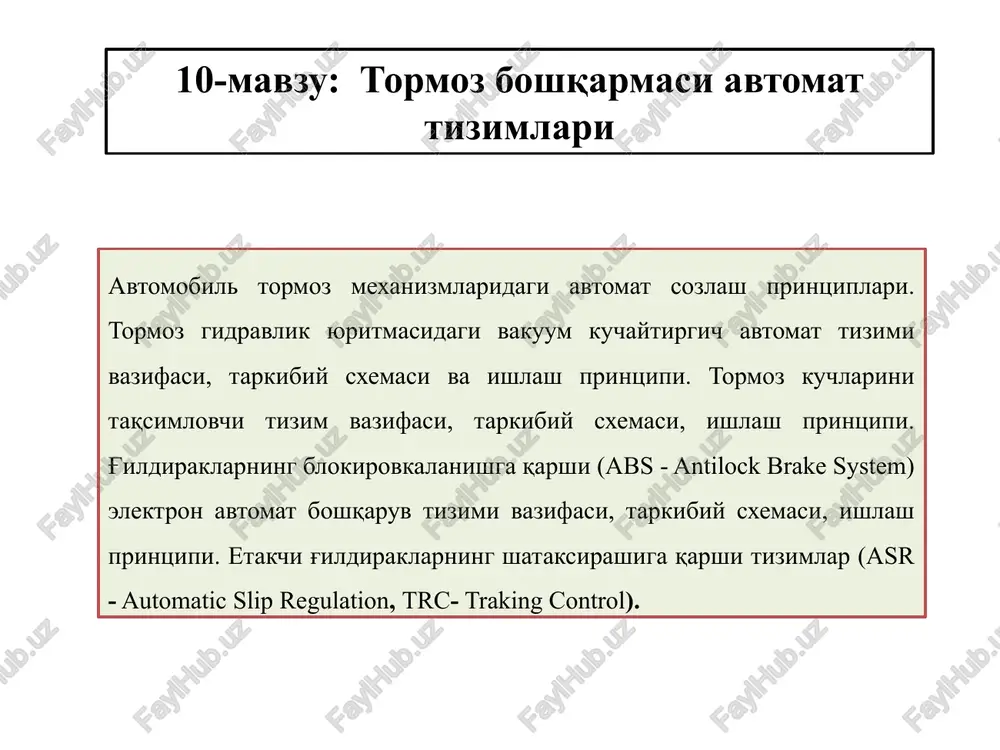

prezentatsiya powerpoint avtomobil tormoz mexanizmlaridagi avtomat sozlash printsiplari. tormoz gidravlik yuritmasidagi vakuum kuchaytirgich avtomat tizimi vazifasi, tarkibiy sxemasi va ishlash printsipi. tormoz kuchlarini taqsimlovchi tizim vazifasi, tarkibiy sxemasi, ishlash printsipi. g'ildiraklarning blokirovkalanishga qarshi (abs - antilock brake system) elektron avtomat boshqaruv tizimi vazifasi, tarkibiy sxemasi, ishlash printsipi. etakchi g'ildiraklarning shataksirashiga qarshi tizimlar (asr - automatic slip regulation, trc- traking control). 10-mavzu: tormoz boshqarmasi avtomat tizimlari avtomobil tormoz xususiyatining asosiy baholovchi o‘lchagichlari: barqaror sekinlanish – tezkor tormozlanishdagi sekinlanish; minimal tormoz yo‘li – tormoz pedali bosilgandan to‘liq to‘xtaguncha bosib o‘tgan yo‘li; to‘xtash yo‘li – haydovchi to‘xtash zaruriyatini sezgandan avtomobil to‘xtagunicha bosib o‘tilgan yo‘l; g‘ildiraklardagi tormoz kuchlarining maksimal yig‘indisi; solishtirma tormoz kuchi – tormoz kulari yig‘indisini avtomobil og‘irligiga nisbati; tormoz yuritmasini ishga tushishga ketgan vaqt – tormoz pedeliga bosgandan barqaror sekinlanish boshlanguncha ketgan vaqt; davomli qiyalikdagi o‘zgarmas tezlik – yordamchi tormoz tizimi bilan davomli qiyalikda belgilangan tezlikni saqlash; chegaraviy qiyalik kattaligi – to‘xtatib …

2 / 43

h a– yengil avtomobilning old tormozida kolodka va disk orasidagi zazorni; b – ishchi tormoz silindrlarida tormoz kolodkasi va baraban orasidagi zazorni; v – pnevmatik yuritmali tormoz mexanizmida kolodka va baraban orasidagi zazorni rostlash qurilmalari. tormoz mexanizmlari ishqalanish yuzalari orasidagi zazorni avtomatik tarzda rostlanish mexanizmining ishlash printsipini tushuntiring. yengi avtomobilning ikki seksiyali asosiy tormoz silindrida tormoz pedalining erkin yo‘lini rostlash uslubi tormoz pedalining erkin yo‘lini rostlash uslubi 16 xalqa enidan katta tirqaish 17 qoldirilish bilan aniqlanadi. nakladkalar yelisdan pedal yo’lining kattalashmasligiga qanday erishikadi? yengil avtomobil gidravlik yuritmali tormoz tizimdagi kuchlarini rostlagich. rasm 4.4. yuk avtomobili pnevmatik yuritmali tormoz tizimidagi kuchlarini rostlagichi. yuk avtomobili pnevmatik yuritmali tormoz tizimidagi kuchlarini rostlagichi. avtomobil tormoz yuritmasidagi kuchlarining taqsimlanishini rostlashni tushuntiring. qandqy parameter asosida boshqarish amalga oshiriladi? yengil avtomobilning vakuum kuchaytirgichi gidrovakuumli, vakuumli va pnevmatik kuchaytirgichlarda, pnevmatik tormoz yuritmasidagi tormoz kranlarida, tyagach va tirkama tormozini boshqaruvchi ikki seksiyali tormoz kranlarida haydovchining pedalga bosish darajasi bilan …

3 / 43

tormoz g‘ildiragi shuncha ko‘p tormoz kuchini rivojlantirishi mumkin. agar vertikal yuklarning qayta taqsimlanishi hisobga olinadigan bo‘lsa, tormozlash paytida ham tormoz samaradorligini, ham transport vositasining barqarorligini sezilarli darajada oshirish mumkin. buning uchun mashinada vertikal yuklarning avtomobilning o‘qlari va yon tomonlari bo‘ylab taqsimlanishini aniqlaydigan ishonchli sensorlar, kompyuter va tegishli dasturiy ta’minot bo‘lishi kerak. tormoz boshqarmasi avtomat tizimlari turlari. abs - g'ildiraklarning blokirovkalanishga qarshi tizimi, dsc - barqarorlikni boshqarish tizimi asr - shataksirashga qarshi tizimi tormoz tizimiga yordamchi tizim: -hdc (hill descent control) - qiyalikdan tushishda avtomatik tormozlash tizimi; -ebd (electronic brake distribution)- transport vositasining o'qlari bo'ylab tormoz kuchlarini elektron taqsimlash; -cbc (cornering brake control)- burilish paytida avtomobil tormoz kuchini taqsimlash tizimi; -eba (electronic brake assist)- favqulotda tormoz tizimi. avtomobil tormoz mexanizmlaridagi avtomat sozlash printsiplari tormoz mexanizmlarida h masofa avtomat sozlanadi h 1-korpus 2-o'q 3-zichlagich xalqa 4-shtutser 5-porshen 6-pilnik 7-kolodka disk 8-disk tormozlanish rejimi dastlabki xolatga qaytish diskli tormoz mexanizmini avtomat sozlash pritspi …

4 / 43

demak, g'ildirakka keltirilgan tormozlovchi burovchi moment – mt tayanch yuza bilan ilashib avtomobilni ilashish kuchni – rk hosil qiladi. agar g'ildiraklar er bilan ilashmasa, tormoz kuchi katta bo'lsa xam avtomobil to'xtamaydi. avtomobil tormozlanishida ilashish koefitsenti muxim ko'rsatkich xisoblanadi abs - g'ildiraklarning blokirovkalanishga qarshi tizimi zamonaviy avtomobillarda o'rnatiladidan g'ildiraklarni antiblokirovka tizimi tormoz kuchini har bir g'ildirak tayanchidagi ilashish sharoitini inobatga olib taqsimlaydi abs tizim kalodkalardagi tormoz kuchni nazorat qiladi va blokirovkalanishga yaqin qiymat oralig'ida ushlab turadi antiblokirovka tizimi ish diapazoni sxemasi 15 1. abs tizimining vazifasi va tuzilishi matematik modellashtirish va tormozlanish jarayonini simulatsiyalash tushunchasi va turli parametrlarning avtotransportning tormozlash ko'rsatkichlariga ta'siri nuqtai nazaridan muhim afzalliklarga ega. g'ildiraklarning blokirovkalanishiga qarshi tizim (abs) g'ildirash koeffitsientini yuqori qiymatga yaqin ushlab turish uchun g'ildirak sirpanishini boshqarish uchun mo'ljallangan. g'ildirak sirpanishi g'ildirak (shina) va avtomobilning harakatlanayotgandagi yo'l sirtining nisbiy harakati sifatida tavsiflanadi. g'ildirak sirpanishi g'ildirakning burchak tezligi (shina) uning erkin tezligidan katta yoki undan past …

5 / 43

an: -aylanish tezligi -avtomobil tezligi -etakchi g'ildiraklarning shataksirashi; -avtomobil harakatining holati. shuni ta'kidlash lozimki, bu datchiklar faqat g'ildiraklarining burchak tezligini o'lchash bilan bog'liq bo'lmay balki, aylanish tezligini va etakchi g'ildiraklarning harakatlari kabi qolgan ma'lumotlarni taqqoslab turish uchun ham foydalaniladi. bajaruvchi mexanizmlar (modulyator). ish bajaruvchi mexanizmlar elektron boshqaruv blokiga berilgan ma'lumot turiga qarab u tizimdagi bosimni kamaytiradi, oshiriradi yoki bir xil ushlab turadi 2. abs tizimining tasnifi 1. abs tormoz kuchini cheklash usuli bo'yicha: -bir vaqtning o'zida to'rtta g'ildirak uchun bitta kanal; -ikki kanalli, bir tomonda ikkita g'ildirak uchun, mashina tomoni chapga yoki o'ngga; -ko'p kanalli, to'rtta g'ildirakning har birining tormozlash kuchini alohida tartibga soladi. 2. abs tormoz tizimlari turlarini farqlash xususiyatiga ko'ra: -tizimning dizayn xususiyatlari; -tizimning funktsional imkoniyatlari; -komponent tarkibida; -operatsion xususiyatlari (afzalliklari va kamchiliklari) 3. yuritmasining turi bo'yicha: gidravlik; pnevmatik; abs tormoz tizimining asosiy afzalliklari: • favqulodda tormozlash, yomon ob-havo va h.k. paytida avtomashinaning boshqaruvchanligini va barqarorligini ta'minlaydi; • …
