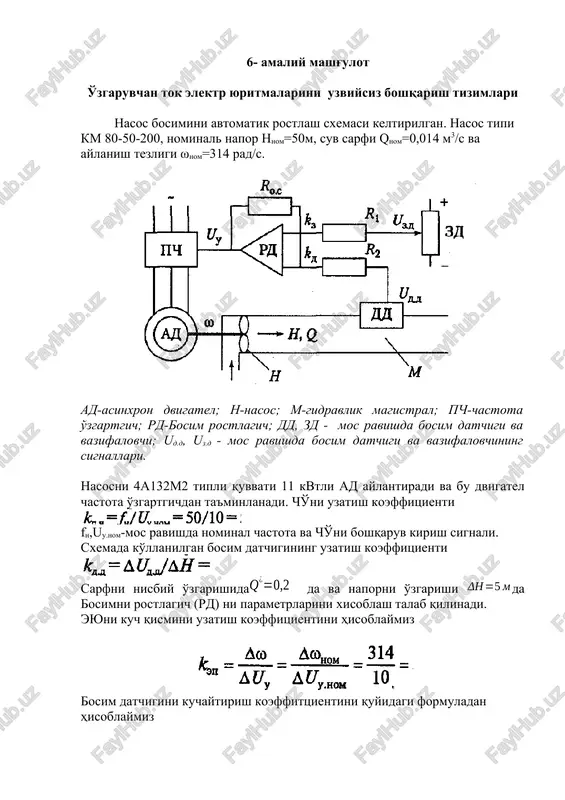

6- amaliy mashg'ulot o'zgaruvchan tok elektr yuritmalarini uzviysiz boshqarish tizimlari nasos bosimini avtomatik rostlash sxemasi keltirilgan. nasos tipi km 80-50-200, nominal napor nnom=50m, suv sarfi qnom=0,014 m3/s va aylanish tezligi ωnom=314 rad/s. ad-asinxron dvigatel; n-nasos; m-gidravlik magistral; pch-chastota o'zgartgich; rd-bosim rostlagich; dd, zd - mos ravishda bosim datchigi va vazifalovchi; ud.d, uz.d - mos ravishda bosim datchigi va vazifalovchining signallari. nasosni 4a132m2 tipli quvvati 11 kvtli ad aylantiradi va bu dvigatel chastota o'zgartgichdan ta'minlanadi. cho'ni uzatish koeffitsienti fn,uu.nom-mos ravishda nominal chastota va cho'ni boshqaruv kirish signali. sxemada ko'llanilgan bosim datchigining uzatish koeffitsienti sarfni nisbiy o'zgarishida da va naporni o'zgarishi da bosimni rostlagich (rd) ni parametrlarini xisoblash talab qilinadi. eyuni kuch qismini uzatish koeffitsientini hisoblaymiz bosim datchigini kuchaytirish koeffittsientini quyidagi formuladan hisoblaymiz sxemadagi rezistor qarshiligini 100kom deb olamiz. bundan ni qarshiligi quyidagicha topshiriq signali zanjirini parametrlarini aniqlaymiz deb olamiz va uz.d ni topamiz 7- amaliy mashg'ulot uzviysiz xolat bo'yicha boshqariluvchi eletr …

2 / 5

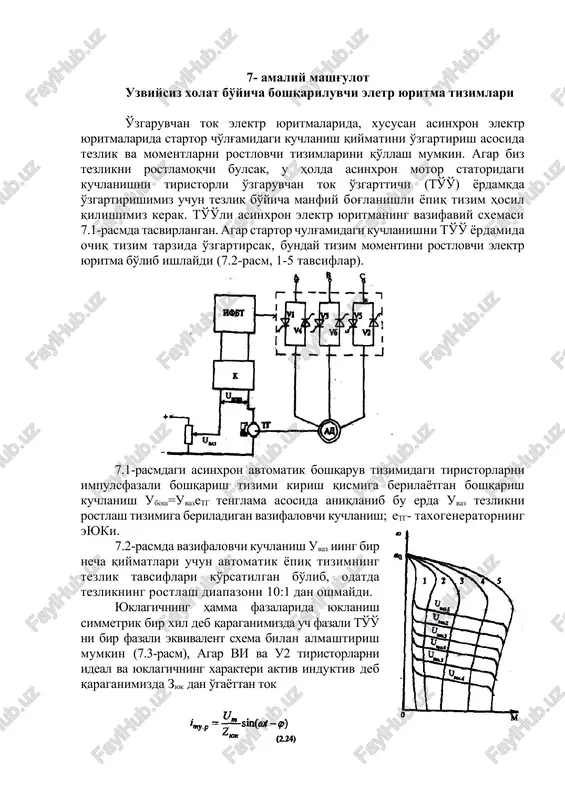

tik boshqaruv tizimidagi tiristorlarni impulsfazali boshqarish tizimi kirish qismiga berilayotgan boshqarish kuchlanish ubosh=uvazetg tenglama asosida aniqlanib bu erda uvaz tezlikni rostlash tizimiga beriladigan vazifalovchi kuchlanish; etg- taxogeneratorning eyuki. 7.2-rasmda vazifalovchi kuchlanish uvaz iing bir necha qiymatlari uchun avtomatik yopiq tizimning tezlik tavsiflari ko'rsatilgan bo'lib, odatda tezlikning rostlash diapazoni 10:1 dan oshmaydi. yuklagichning hamma fazalarida yuklanish simmetrik bir xil deb qaraganimizda uch fazali to'o' ni bir fazali ekvivalent sxema bilan almashtirish mumkin (7.3-rasm), agar vi va u2 tiristorlarni ideal va yuklagichning xarakteri aktiv induktiv deb qaraganimizda zyuk dan o'gayottan tok bo'lib, bu erda ut–tarmoq kuchlanishining amplituda qiymati, v; yuklagichning kompleks qarshiligi, om; yuklagich fazasi. agar boshqarish burchagi α ning qiymatida ga teng bo'lsa, ya'ni α=φ, har yarim davrda tiristorlar navbati bilan ochilib turishi natijasida yuklagichdan o'tayotgan tok imur ga teng bo'ladi. (7.4–rasm, shtrixli chiziq). agar α>φ bo'lsa, u holda yuklagichda tokning bo'lishi α–φ vaqgga kechga qoladi, kuchlanish va tok tavsiflarida toksiz …

3 / 5

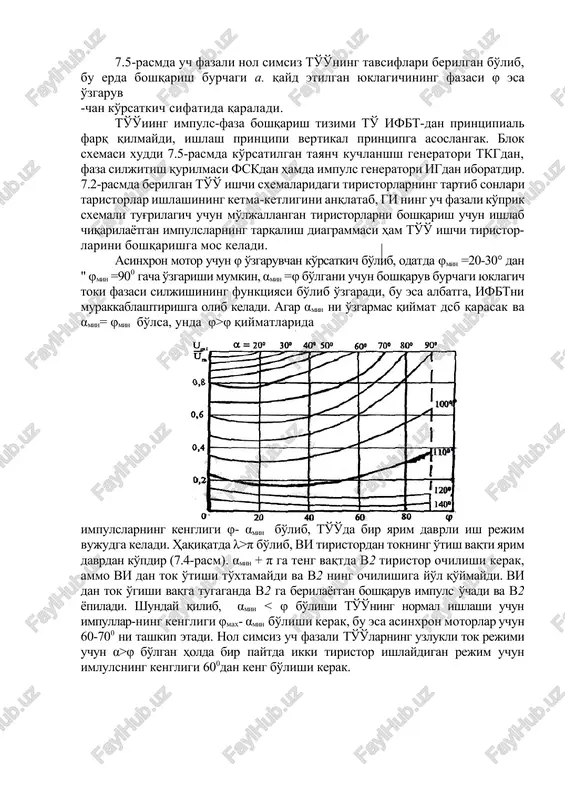

aza boshqarish tizimi to' ifbt-dan printsipial farq qilmaydi, ishlash printsipi vertikal printsipga asoslangak. blok sxemasi xuddi 7.5-rasmda ko'rsatilgan tayanch kuchlanshsh generatori tkgdan, faza siljitish qurilmasi fskdan hamda impuls generatori igdan iboratdir. 7.2-rasmda berilgan to'o' ishchi sxemalaridagi tiristorlarning tartib sonlari taristorlar ishlashining ketma-ketligini anqlatab, gi ning uch fazali ko'prik sxemali tug'rilagich uchun mo'ljallangan tiristorlarni boshqarish uchun ishlab chiqarilayotgan impulslarning tarqalish diagrammasi ham to'o' ishchi tiristor-larini boshqarishga mos keladi. asinxron motor uchun φ o'zgaruvchan ko'rsatkich bo'lib, odatda φmin =20-30° dan " φmin =900 gacha o'zgarishi mumkin, αmin =φ bo'lgani uchun boshqaruv burchagi yuklagich toki fazasi siljishining funktsiyasi bo'lib o'zgaradi, bu esa albatga, ifbtni murakkablashtirishga olib keladi. agar αmin ni o'zgarmas qiymat dsb qarasak va αmin= φmin bo'lsa, unda φ>φ qiymatlarida impulslarning kengligi φ- αmin bo'lib, to'o'da bir yarim davrli ish rejim vujudga keladi. haqiqatda λ>π bo'lib, vi tiristordan tokning o'tish vaqti yarim davrdan ko'pdir (7.4-rasm). αmin + π ga teng vaqtda v2 …

4 / 5

h — 31,4-0,2-5 — s o r . 2 r ~ =12,5 kom. key = kaka - = 5g t8-0,2:50= 90 b. | ae iny.p => sin(at — 9) betel (2.24) 3.3-pacm, zoe = v roe + (hog)? ~ 10k i (2.25) (2.27) l w + = a t i ver = sin(a +a -g)-sin(a -g)e 0 afr kawa ui, nom = 50/10=5 ty/b k= au, ,,/ah =0,2 b/. 2 , 0 = * q

5 / 5

uzgaruvchan tok elektr yuritmalari - Page 5
