1 / 48

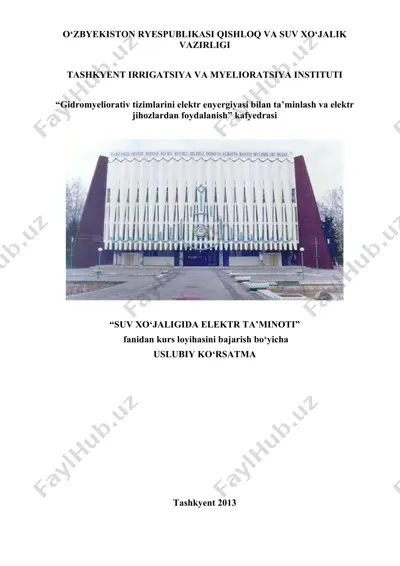

o'zbkiston respublikasi o‘zbyekiston ryespublikasi qishloq va suv xo‘jalik vazirligi tashkyent irrigatsiya va myelioratsiya instituti “gidromyeliorativ tizimlarini elektr enyergiyasi bilan ta’minlash va elektr jihozlardan foydalanish” kafyedrasi “suv xo‘jaligida elektr ta’minoti” fanidan kurs loyihasini bajarish bo‘yicha uslubiy ko‘rsatma tashkyent 2013 ushbu uslubiy ko‘rsatma istitut ilmiy – metodik kengashining 2013 yil 12 matrda bo‘lib o‘tgan 6 - sonli majlisida ko‘rib chiqildi va chop etishga ruxsat byerildi. ushbu uslubiy ko‘rsatmada, «suv xo‘jaligida elektr ta’minoti» fanida kurs loyihasini bajarishda uchraydigan asosiy masalalar va ularning yechilish usullari batafsil yoritilgan bo‘lib u, nazariy izoh qismi, yechilish tartibi, va foydalanish uchun ilova ko‘rinishidagi jadvallardan iborat. uslubiy ko‘rsatma 5310200 – «elektr energyetika (suv xo‘jaligida) va 5311000 - «texnologik jarayonlar va ishlab chiqarishni avtomatlashtirish va boshqarish» (suv xo‘jaligida) ta’lim yo‘nilishlaridagi bakalavriat talabalari uchun yozilgan. tuzuvchi: n.t. toshpo‘lotov, t.f.n. dots. taqrizchilar: o. z. toyirov o‘z. r. f.a. enyergyetika va avtomatika instituti «avtomatlashtirilgan elektr yuritmalar» laboratoriyasi k.i.x., t.f.n. m. a. tadjiyev, dotsyent …

2 / 48

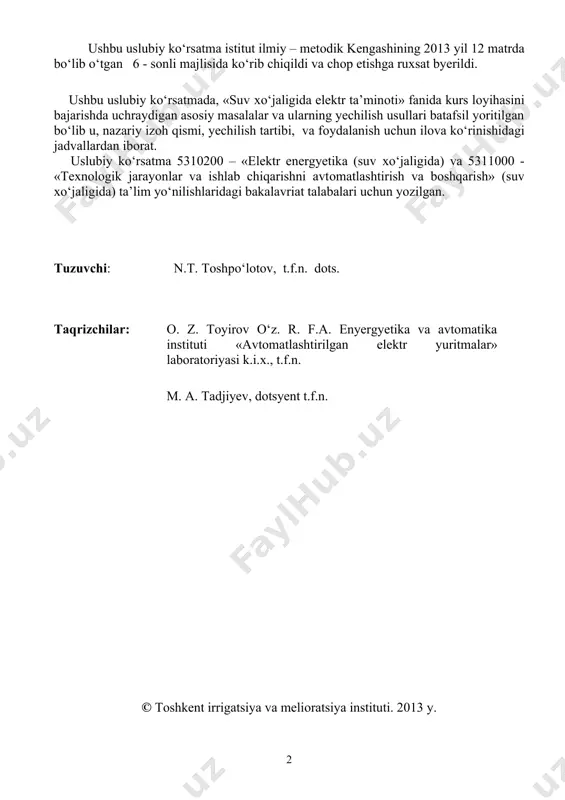

ulot miqdori va sifatini oshirish, tannarxini pasaytirishda yetakchi kuchga ega bo‘lgan fan, texnika yutuqlari, yangi texnika, texnologiyalarni qo‘llash bo‘yicha belgilab berilgan strategik rejalarning amaliyotga tadbiq etilishi bilan bog‘liq. ayniqsa xalq xo‘jaligi sohalarini va agrosanoat tarmoqlarini elektrlashtirish va avtomatik boshqarish muhim ahamiyatga ega. hozirgi kunning injyeneri mavjud muammolar va energyetik masalalarni yechishda nazariy bilimlarni amaliyotga tadbiq etish, muammolar yechimiga ijodiy yondoshish, mavjud va yangi texnika, texnologiyalarni ustun hamda zaif tomonlarini tahlil eta olishi shart. erkin bozor munosabatlari shakllangan paytda, mahsulot tannarxining pasayishi, sifatining ortishi aksariyat hollarda ekin maydonlarining banityetiga, suv, urug‘ va vegyetattsiya bilan birga ilg‘or tyexnika va vositalarni joriy etish, zamonaviy tyexnologiyalardan foydalanish, ishlab chiqarish jarayonlarini avtomatlashtirish va elektr uskunalar va qurilmalar bilan jihozlanish darajasining yuksalishi bilan ham bog‘liq. qishloq va suv xo‘jalik ishlab chiqarishi, qanchalik elektr jihozlari bilan boyitilsa, zamonaviy kompyutyer qurilmalari va dasturlari joriy etilsa, mahsulotni yetishtirish soddalashadi, osonlashadi va sifati ortadi, ish vaqti va qo‘l myehnati tyejaladi. …

3 / 48

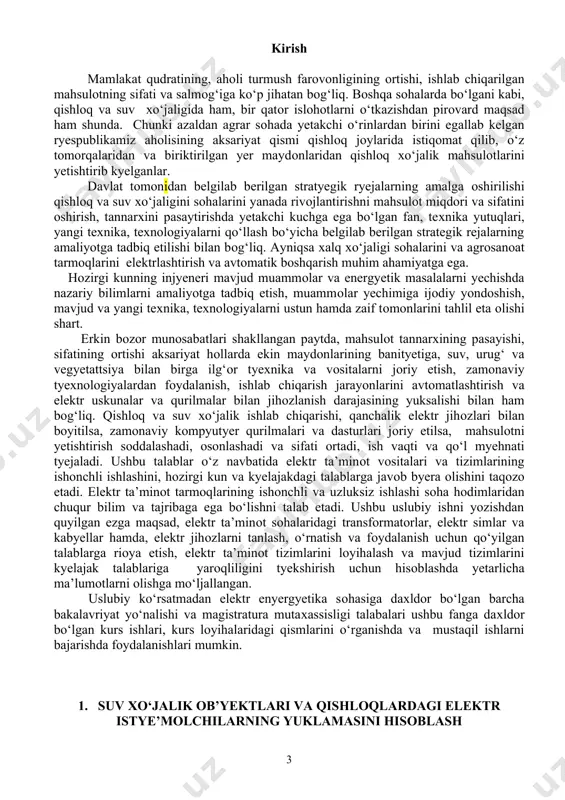

uslubiy ko‘rsatmadan elektr enyergyetika sohasiga daxldor bo‘lgan barcha bakalavriyat yo‘nalishi va magistratura mutaxassisligi talabalari ushbu fanga daxldor bo‘lgan kurs ishlari, kurs loyihalaridagi qismlarini o‘rganishda va mustaqil ishlarni bajarishda foydalanishlari mumkin. 1. suv xo‘jalik ob’yektlari va qishloqlardagi elektr istye’molchilarning yuklamasini hisoblash suv xo‘jalik ob’yektlari va qishloq joylaridagi elektr istye’molchilar asosan 35, 10, 04 kv kuchlanishli havo va kabyel liniyalari (hl, kl) va 35/10, 35/6, 10/0,4 kv kuchlanishli transformator podstantsiya (nimstantsiya)laridan tashkil topgan. shu sababli elektr tarmoqlaridagi yuklamalarni hisoblash quyidagi bandlarni qamrab oladi: · alohida olingan yoki umumiy elektr tarmoqda ishtirok etayotgan barcha elektr istye’molchilar yuklamasini hisoblash; · past kuchlanishli (380 yoki 220 vli) elektr tarmoqni hisoblash; · yuqori kuchlanishli (35, 10, 6 kvli) elektr tarmoqni hisoblash; · yuklama toklari asosida o‘tkazgich kyesim yuzasini hisoblash va standart kyesim yuzali simlarni tanlash; · yuklamalar asosida 0,4 kvli tarmoqdagi yig‘indi quvvatni hisoblash va 10/0,4 kvli transformatorni tanlash; · yuklamaga asosan 10 kvli tarmoqni hisoblash …

4 / 48

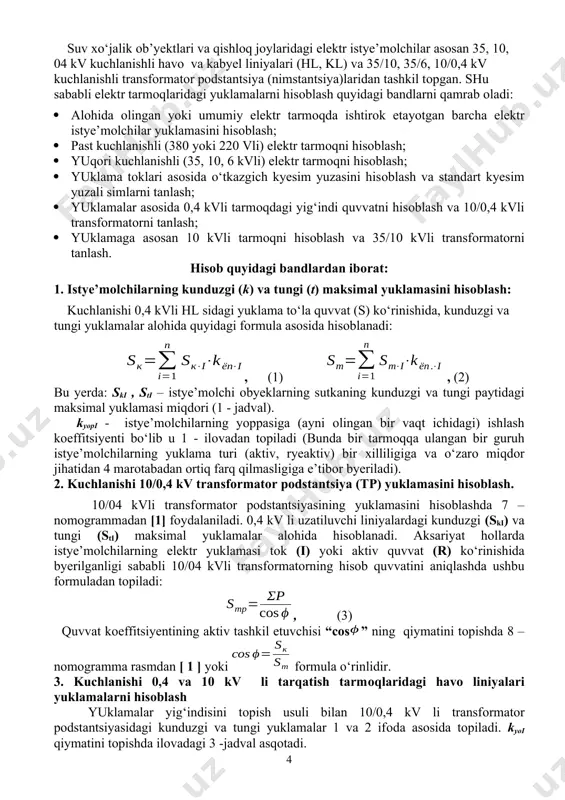

transformator podstantsiya (tp) yuklamasini hisoblash. 10/04 kvli transformator podstantsiyasining yuklamasini hisoblashda 7 – nomogrammadan [1] foydalaniladi. 0,4 kv li uzatiluvchi liniyalardagi kunduzgi (ski) va tungi (sti) maksimal yuklamalar alohida hisoblanadi. aksariyat hollarda istye’molchilarning elektr yuklamasi tok (i) yoki aktiv quvvat (r) ko‘rinishida byerilganligi sababli 10/04 kvli transformatorning hisob quvvatini aniqlashda ushbu formuladan topiladi: , (3) quvvat koeffitsiyentining aktiv tashkil etuvchisi “cos” ning qiymatini topishda 8 – nomogramma rasmdan [ 1 ] yoki formula o‘rinlidir. 3. kuchlanishi 0,4 va 10 kv li tarqatish tarmoqlaridagi havo liniyalari yuklamalarni hisoblash yuklamalar yig‘indisini topish usuli bilan 10/0,4 kv li transformator podstantsiyasidagi kunduzgi va tungi yuklamalar 1 va 2 ifoda asosida topiladi. kyoi qiymatini topishda ilovadagi 3 -jadval asqotadi. 4. 35/10 kvli tp yuklamasini hisoblash. · 10 kv kuchlanishli uzatish liniyalardagi yuklamalar 8 –nomogramma vositasida hisoblanishi mumkin [ 1 ]. · 35/10 kv li transformatorning quvvati (3) formula bilan, quvvat koeffitsiyentining aktiv tashkil etuvchisi esa …

5 / 48

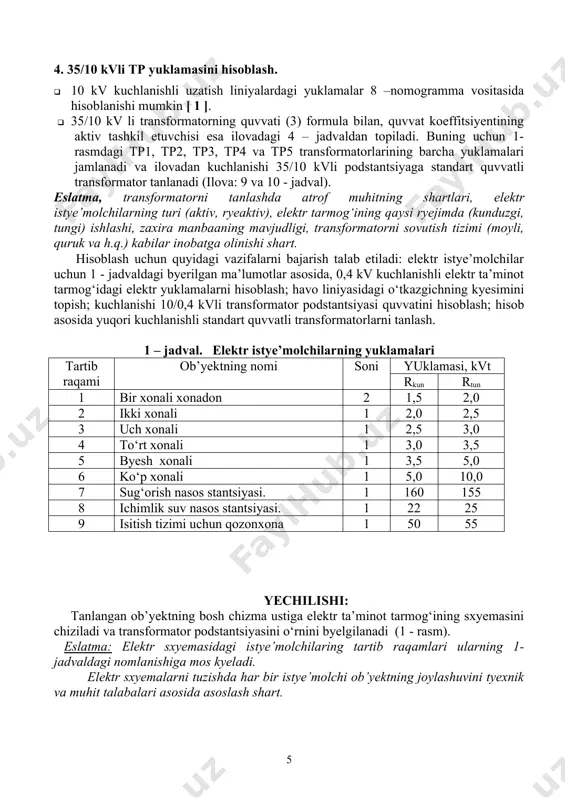

,4 kvli transformator podstantsiyasi quvvatini hisoblash; hisob asosida yuqori kuchlanishli standart quvvatli transformatorlarni tanlash. 1 – jadval. elektr istye’molchilarning yuklamalari tartib raqami ob’yektning nomi soni yuklamasi, kvt rkun rtun 1 bir xonali xonadon 2 1,5 2,0 2 ikki xonali 1 2,0 2,5 3 uch xonali 1 2,5 3,0 4 to‘rt xonali 1 3,0 3,5 5 byesh xonali 1 3,5 5,0 6 ko‘p xonali 1 5,0 10,0 7 sug‘orish nasos stantsiyasi. 1 160 155 8 ichimlik suv nasos stantsiyasi. 1 22 25 9 isitish tizimi uchun qozonxona 1 50 55 yechilishi: tanlangan ob’yektning bosh chizma ustiga elektr ta’minot tarmog‘ining sxyemasini chiziladi va transformator podstantsiyasini o‘rnini byelgilanadi (1 - rasm). eslatma: elektr sxyemasidagi istye’molchilaring tartib raqamlari ularning 1-jadvaldagi nomlanishiga mos kyeladi. elektr sxyemalarni tuzishda har bir istye’molchi ob’yektning joylashuvini tyexnik va muhit talabalari asosida asoslash shart. 1-rasm. qishloqdagi elektr istye’molchilarning joylashuvi kuchlanishli 0,4 kv elektr tarmoqning yuklamasini hisoblash transformator podstantsiyasidan uzatiluvchi 1–liniya …
