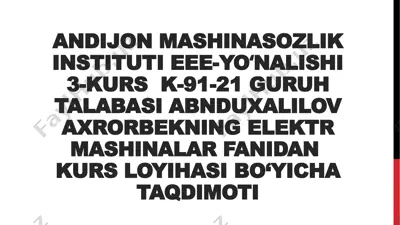

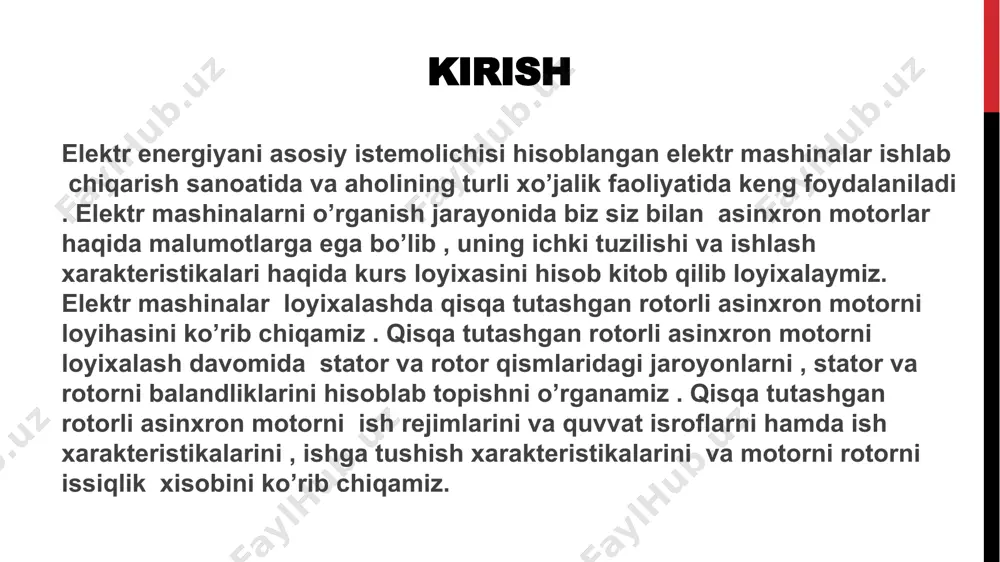

prezentatsiya powerpoint andijon mashinasozlik instituti eee-yoʻnalishi 3-kurs k-91-21 guruh talabasi abnduxalilov axrorbekning elektr mashinalar fanidan kurs loyihasi bo‘yicha taqdimoti kirish elektr energiyani asosiy istemolichisi hisoblangan elektr mashinalar ishlab chiqarish sanoatida va aholining turli xo’jalik faoliyatida keng foydalaniladi . elektr mashinalarni o’rganish jarayonida biz siz bilan asinxron motorlar haqida malumotlarga ega bo’lib , uning ichki tuzilishi va ishlash xarakteristikalari haqida kurs loyixasini hisob kitob qilib loyixalaymiz. elektr mashinalar loyixalashda qisqa tutashgan rotorli asinxron motorni loyihasini ko’rib chiqamiz . qisqa tutashgan rotorli asinxron motorni loyixalash davomida stator va rotor qismlaridagi jaroyonlarni , stator va rotorni balandliklarini hisoblab topishni o’rganamiz . qisqa tutashgan rotorli asinxron motorni ish rejimlarini va quvvat isroflarni hamda ish xarakteristikalarini , ishga tushish xarakteristikalarini va motorni rotorni issiqlik xisobini ko’rib chiqamiz. qisqa tutashgan rotorli asinxron motorni loyixalash kurs loyixasiga topshiriq quvvati =5.5 kvt, aylanish chastotasi 750 ayl/min bo’lgan rotori qisqa tutashgan uch fazali asinxron motor loyixalashtirish: dvigatel markasi:4a71a4=220/380 v; …

2 / 14

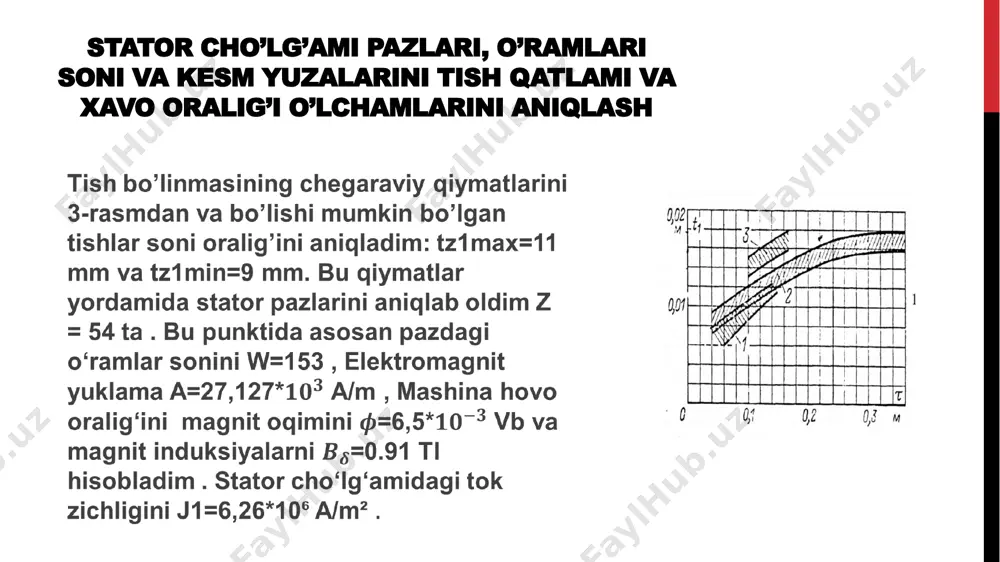

qlash 2-rasm eletromagnit yuklama va magnit induksiyani aniqlash stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash tish bo’linmasining chegaraviy qiymatlarini 3-rasmdan va bo’lishi mumkin bo’lgan tishlar soni oralig’ini aniqladim: tz1max=11 mm va tz1min=9 mm. bu qiymatlar yordamida stator pazlarini aniqlab oldim z = 54 ta . bu punktida asosan pazdagi oʻramlar sonini w=153 , elektromagnit yuklama a=27,127* a/m , mashina hovo oraligʻini magnit oqimini =6,5* vb va magnit induksiyalarni =0.91 tl hisobladim . stator choʻlgʻamidagi tok zichligini j1=6,26*10⁶ a/m² . 3-rasm . tish boʻlinmasining chegaraviy qiymatlari stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash stator tishining kengligi bz1=3,46 mm , stator pazining balandligi hp= 14,49mm va motorni statorini yuqori b1=5,04 mm va pastki tomoni uzunligi b2=4,16 mm , choʻlgʻam joylashdigan balandlik h1=13,66 mm va simlar joylashi uchun pazning koʻndalang kesim yuzasini s’p=50,804mm² boʻldi. ish rejimining parametrlarini …

3 / 14

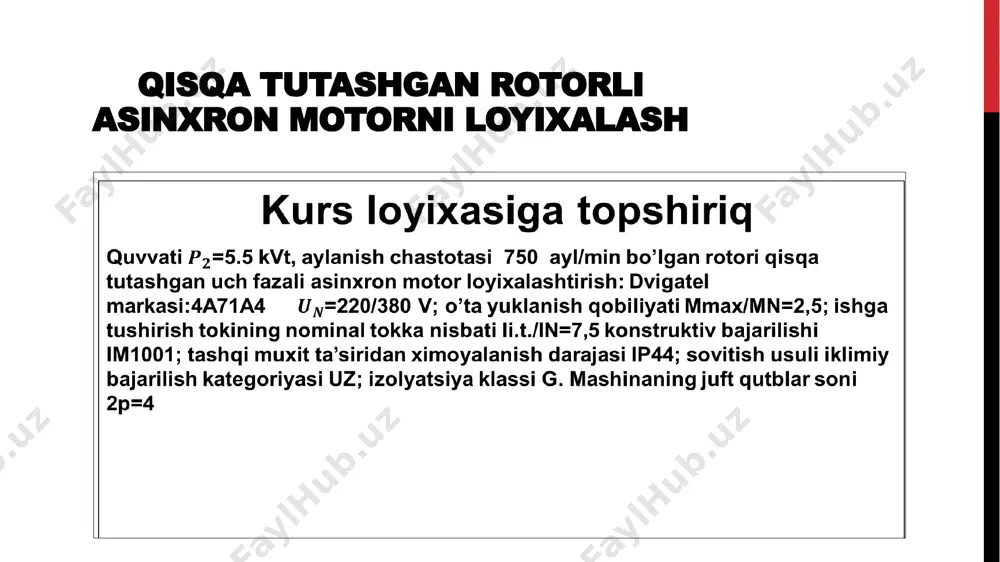

isroflari pmex=14,56 vt , motorning salt ishlash toki io=7,08 a va salt ishlash rejimidagi quvvat koeffitsientini hisoblab chiqdim. bu hisob kitoblar motorning ish xarakteristikalarini qurishda yordam beradi qisqa tutashtirilgan asinxron motorning ishga tushirish xarakteristikalarini xisoblash uch fazali qisqa tutashgan rotorli asinxron motorning ish xarakteristikalari deb, motor iste’mol qiladigan quvvat, stator toki , kuvvat koeffitsiyenti cosf, fik , motor sirpanishi s larning motor validagi quvvatga bog’liqligi, ya’ni p1, i1, cosf, , s=f() ga aytiladi. motorni ish xarakteristikalarini 7 – rasmda koʻrsatilgan 7- rasm .p2=6,0kvt , un = 220/380 v 2p=6 li loyihlaniyotgan motorni ish xarakteristikalari qisqa tutashgan qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblashda foydalaniladigan jadval qisqa tutashgan rotorli asinxron motorning ishga tushirish xarakteristikalarini xisoblash motorni ish xarakteristikalari statikaviy matematik modelini sirpanish s=1 uchun tuzamiz. ishga tushirish xarakteristikalarini xisoblashda rotor pazining o’lchamlari , sterjenning balandligi, rotor karshiligining umumiy oshish koeffitsiyenti va rotor cho’lg’amining induktiv qarshiligini hisoblab oldim. parmetrlarni toʻyinishini magnit …

4 / 14

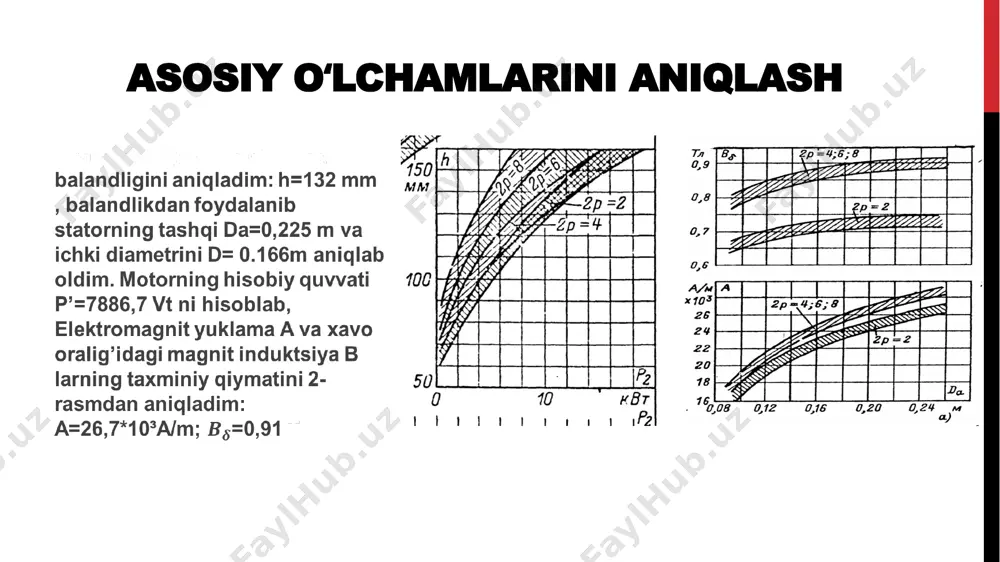

klarini, pastki va yuqori qismlari oʻlchamlarini choʻlgʻam oʻraladigan qismining balandligini asosiy oʻlchamlardan foydalanib aniqlab oldik. motorni ish rejimlari hamda quvvat isroflarini hisob kitob qildik . motor ishga tushgandan soʻng motorda sodir boʻladigan ish xarakteristikalarini va ishga tushish xarakteristikasini hisoblangan qiymatlar asosida loyihalaniyotgan motorni grafiklari tuzib chiqdim. motorni tashqi muhitga bogʻlikligini hisobga olib issiqlik hisobini aniqlab kurs loyihasini yakunladim. foydalanilgan adabiyotlar salimov. j. s , pirmatov . n. b “elektr mashinalar” t oʻzbekiston 2011 408 b. salimov. j. s , pirmatov. n. b “ elektr mashinalar” kasb-hunar kollejlari uchun oʻquv qoʻllanma t oʻqtuvchi nmti, 2005 ,240 b antonov m.v., gerasimova l.s. texnologiya proizvodstva elektricheskix mashin. – m.:energoizdat, 1982.–512 s. asinxronnie dvigateli serii 4a. spravochnik/a 90 a.e. kravchik, m.m. shlaf, v.i. afonin, ye.a. sobolenskaya.–m.:energoizdat, 1982.–504 s., il. lixachev v.l. elektrodvigateli asinxronnie.–m.: solon–r,2002.–304 s google.com , ziyouz.com , kursovoyrf.ru , energo1.com image2.png image3.png image3.jpeg image4.jpeg image5.png image6.jpeg image7.png image9.png image10.png image11.png image8.png image12.png …
