1407473825_57933.doc q q q q q q & & & & & & & & & s c r & � & � & � q� � q� � & � & � & � & � & � & � s� c� r� триггерли схемаларнинг схемотехникаси. асинхрон rs триггер. бир тактли ва икки тактли синхрон rs триггер режа: 1. эҳмларнинг сонли элементлари ва триггерларнинг турлари 2. асинхрон rs триггер 3. асинхрон rs триггерларнинг вақт диаграммаси 4. синхрон триггерлар ва уларни қўллаш мақсадлари 5. бир тактли сихрон rs-триггер 6. икки тактли синхрон rs-триггер 1. эҳмларнинг сонли элементлари ва триггерларнинг турлари эҳмларнинг сонли элементлари деб, мантиқий функцияларни бажарувчи, ахборотларни хотирасида сақловчи ва сигналларни кучайтирувчи ва қайта ишловчи қурилмаларга айтилади. сонли автоматларда функция қиймати ўзгарувчиларнинг жорий тактдаги қийматига боғлиқ бўлмай, балки олдинги тактдаги қийматларига ҳам боғлиқдир. демак, сонли автоматлар бир ва ундан ортиқ тактдаги сигналларни ўзида сақлаши керак. эҳмларда бу вазифаларни асосан …

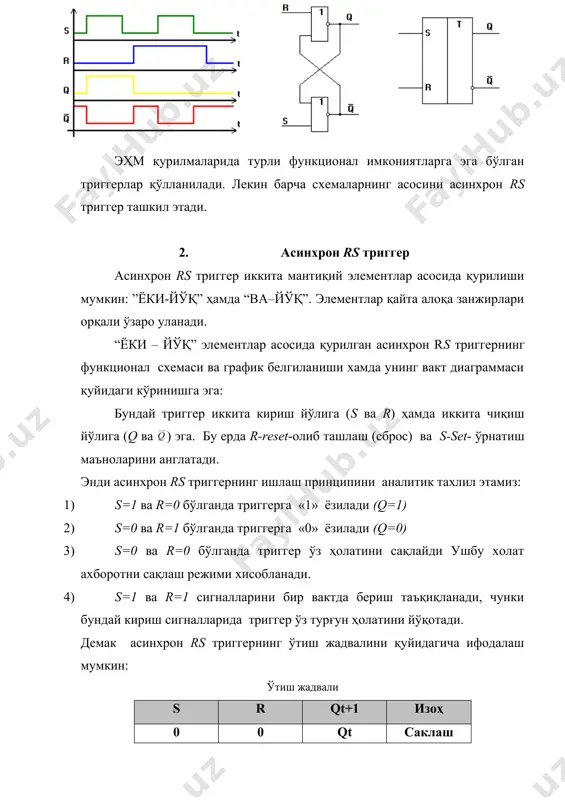

асинхрон rs триггер асинхрон rs триггер иккита мантиқий элементлар асосида қурилиши мумкин: ”ёки-йўқ” ҳамда “ва–йўқ”. элементлар қайта алоқа занжирлари орқали ўзаро уланади. “ёки – йўқ” элементлар асосида қурилган асинхрон rs триггернинг функционал схемаси ва график белгиланиши хамда унинг вакт диаграммаси қуйидаги кўринишга эга: бундай триггер иккита кириш йўлига (s ва r) ҳамда иккита чиқиш йўлига (q ва ) эга. бу ерда r-reset-олиб ташлаш (сброс) ва s-set- ўрнатиш маъноларини англатади. энди асинхрон rs триггернинг ишлаш принципини аналитик тахлил этамиз: 1) s=1 ва r=0 бўлганда триггерга «1» ёзилади (q=1) 2) s=0 ва r=1 бўлганда триггерга «0» ёзилади (q=0) 3) s=0 ва r=0 бўлганда триггер ўз ҳолатини сақлайди ушбу холат ахборотни сақлаш режими хисобланади. 4) s=1 ва r=1 сигналларини бир вактда бериш таъқиқланади, чунки бундай кириш сигналларида триггер ўз турғун ҳолатини йўқотади. демак асинхрон rs триггернинг ўтиш жадвалини қуйидагича ифодалаш мумкин: ўтиш жадвали private s r qt+1 изоҳ 0 0 qt саклаш 0 …

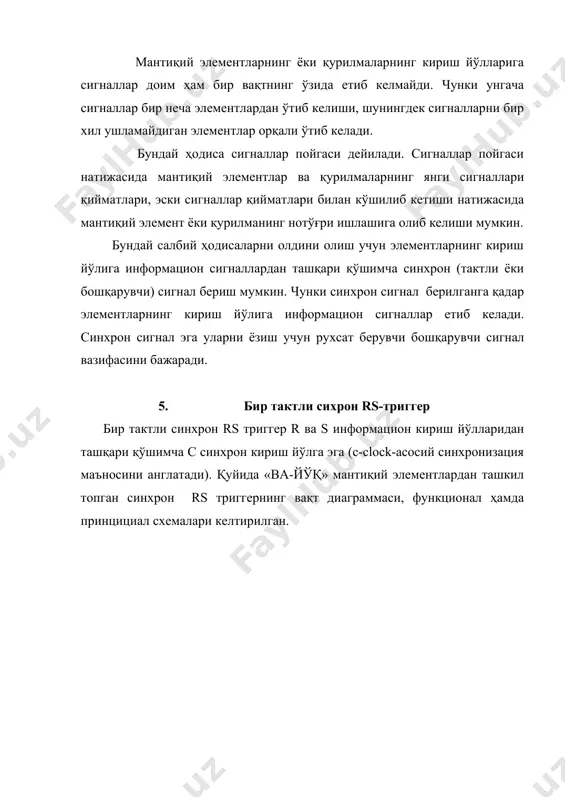

и. чиқиш йўлида q=1 ва =0 сигналлари пайдо бўлади. 4. синхрон триггерлар ва уларни қўллаш мақсадлари мантиқий элементларнинг ёки қурилмаларнинг кириш йўлларига сигналлар доим ҳам бир вақтнинг ўзида етиб келмайди. чунки унгача сигналлар бир неча элементлардан ўтиб келиши, шунингдек сигналларни бир хил ушламайдиган элементлар орқали ўтиб келади. бундай ҳодиса сигналлар пойгаси дейилади. сигналлар пойгаси натижасида мантиқий элементлар ва қурилмаларнинг янги сигналлари қийматлари, эски сигналлар қийматлари билан кўшилиб кетиши натижасида мантиқий элемент ёки қурилманинг нотўғри ишлашига олиб келиши мумкин. бундай салбий ҳодисаларни олдини олиш учун элементларнинг кириш йўлига информацион сигналлардан ташқари қўшимча синхрон (тактли ёки бошқарувчи) сигнал бериш мумкин. чунки синхрон сигнал берилганга қадар элементларнинг кириш йўлига информацион сигналлар етиб келади. синхрон сигнал эга уларни ёзиш учун рухсат берувчи бошқарувчи сигнал вазифасини бажаради. 5. бир тактли сихрон rs-триггер бир тактли синхрон rs триггер r ва s информацион кириш йўлларидан ташқари қўшимча с синхрон кириш йўлга эга (с-clock-асосий синхронизация маъносини англатади). қуйида …

ердан иборат бўлган икки тактли синхрон rs триггер қўлланилади. икки тактли синхрон rs триггернинг функционал схемаси қуйидаги кўринишга эга: схема иккита бир тактли rs триггерлардан ташкил топган. триггернинг кириш йўлига с=1 сигнал берилганда информация, яъний иккилик код (0 ёки 1) биринчи триггерга ёзилади. иккинчи триггер эса ўз ҳолатини ўзгартирмайди. с=0 бўлганда биринчи триггер информацияни сақлаш режимига ўтади. иккинчи триггер эса биринчи триггернинг қийматини қабул қилади. чунки, с=0 сигнал пастки инвертордан ўтиб, с=1 қийматга эга бўлади ва иккинчи триггерга биринчи триггернинг қийматини қабул қилишга рухсат беради. фойдаланилган адабиётлар 1. с.к.ғаниев. электрон ҳисоблаш машиналари ва системалари.тошкент. ўқитувчи. 1990 й. 2. к.а.нешумова. электронные вычислительные машины и системы. москва. высшая школа. 1989 г. 3. в.а.соловьев. схемотехника эвм. москва высшая школа. 1990 г. 4. www.informica.ru 5. www.educentral.ru _1212316005.unknown _1167256222.vsd
