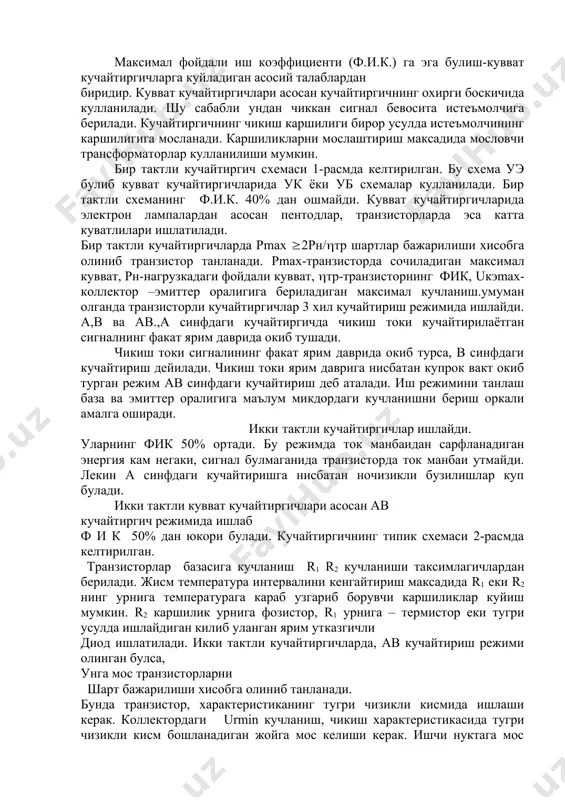

1403853350_47646.doc кувват кучайтиргичлар. бир тактли ва икки тактли схемалар режа: 1. кувват кучайтиргичлари хакида умумий маълумотлар. 2. электрон лампа асосида йигилган 1-тактли кувват кучайтиргичи схемаси ва унинг ишлаш прнципи. 3. бикутбий транзистор асосида йиглган 1-тактли кувват кучайтиргичи схемаси. 4. икки тактли кувват кучайтиргичининг принципиал схемаси ва ишлаш принципи. максимал фойдали иш коэффициенти (ф.и.к.) га эга булиш-кувват кучайтиргичларга куйладиган асосий талаблардан биридир. кувват кучайтиргичлари асосан кучайтиргичнинг охирги боскичида кулланилади. шу сабабли ундан чиккан сигнал бевосита истеъмолчига берилади. кучайтиргичнинг чикиш каршилиги бирор усулда истеъмолчининг каршилигига мосланади. каршиликларни мослаштириш максадида мословчи трансформаторлар кулланилиши мумкин. бир тактли кучайтиргич схемаси 1-расмда келтирилган. бу схема уэ булиб кувват кучайтиргичларида ук ёки уб схемалар кулланилади. бир тактли схеманинг ф.и.к. 40% дан ошмайди. кувват кучайтиргичларида электрон лампалардан асосан пентодлар, транзисторларда эса катта куватлилари ишлатилади. бир тактли кучайтиргичларда рmax (2рн/(тр шартлар бажарилиши хисобга олиниб транзистор танланади. рmax-транзисторда сочиладиган максимал кувват, рн-нагрузкадаги фойдали кувват, (тр-транзисторнинг фик, uкэmax- коллектор –эмиттер оралигига …

утмайди. лекин а синфдаги кучайтиришга нисбатан ночизикли бузилишлар куп булади. икки тактли кувват кучайтиргичлари асосан ав кучайтиргич режимида ишлаб ф и к 50% дан юкори булади. кучайтиргичнинг типик схемаси 2-расмда келтирилган. транзисторлар базасига кучланиш r1 r2 кучланиши таксимлагичлардан берилади. жисм температура интервалини кенгайтириш максадида r1 еки r2 нинг урнига температурага караб узгариб борувчи каршиликлар куйиш мумкин. r2 каршилик урнига фозистор, r1 урнига – термистор еки тугри усулда ишлайдиган килиб уланган ярим утказгичли диод ишлатилади. икки тактли кучайтиргичларда, ав кучайтириш режими олинган булса, унга мос транзисторларни шарт бажарилиши хисобга олиниб танланади. бунда транзистор, характеристиканинг тугри чизикли кисмида ишлаши керак. коллектордаги urmin кучланиш, чикиш характеристикасида тугри чизикли кисм бошланадиган жойга мос келиши керак. ишчи нуктага мос келадиган коллектор токи iко ни олинган транзистор коллектор токининг максимал кийматининг 3… 5% ни ташкил килиб танланади. ишчи нукта ва координаларига мос келган жойда танланади. транзисторнинг базасига бериладиган силжиши кучланишига мос келган кириш характеристикасидан аникланади. каскаднинг …
