devorlar va ustunlarni koordinat o'qlariga bog'lanishi

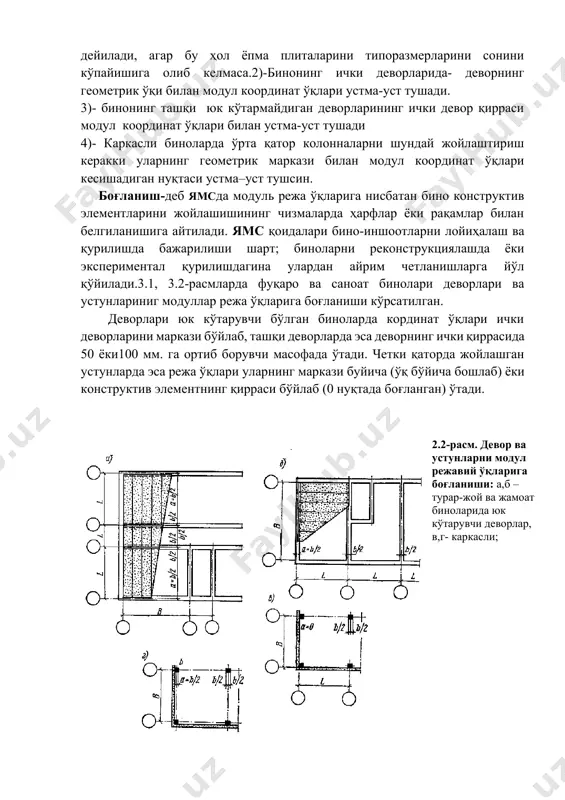

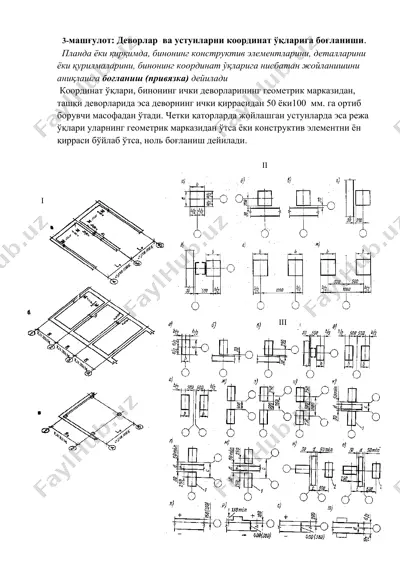

3-mashg'ulot: devorlar va ustunlarni koordinat o'qlariga bog'lanishi. planda yoki qirqimda, binoning konstruktiv elementlarini, detallarini yoki qurilmalarini, binoning koordinat o'qlariga nisbatan joylanishini aniqlashga bog'lanish (privyazka) deyiladi koordinat o'qlari, binoning ichki devorlarining geometrik markazidan, tashqi devorlarida esa devorning ichki qirrasidan 50 yoki100 mm. ga ortib boruvchi masofadan o'tadi. chetki qatorlarda joylashgan ustunlarda esa reja o'qlari ularning geometrik markazidan o'tsa yoki konstruktiv elementni yon qirrasi bo'ylab o'tsa, nol bog'lanish deyiladi. ii i iii 2.1-rasm. devor va kolonalarni modul reja o'qlariga bog'lanishi: ii- ko'p qavatli sanoat binolarida; iii- bir qavatli sanoat binolarida. ii a-kolonnani o'rta o'qlarga bog'lanishi. iib, iiv-chetk...
