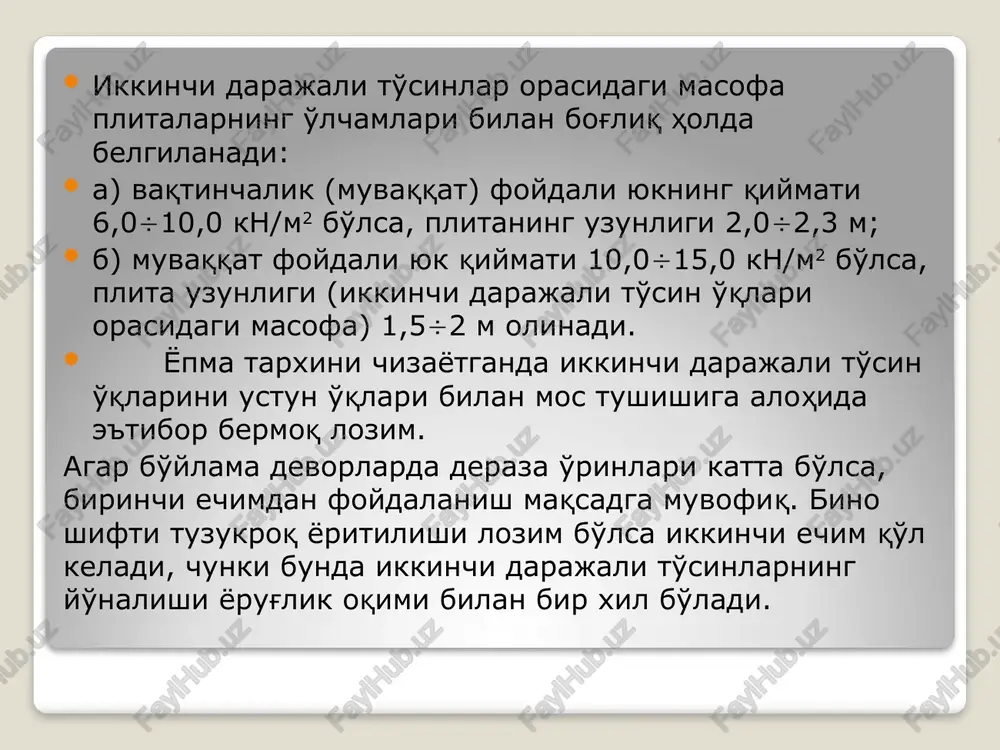

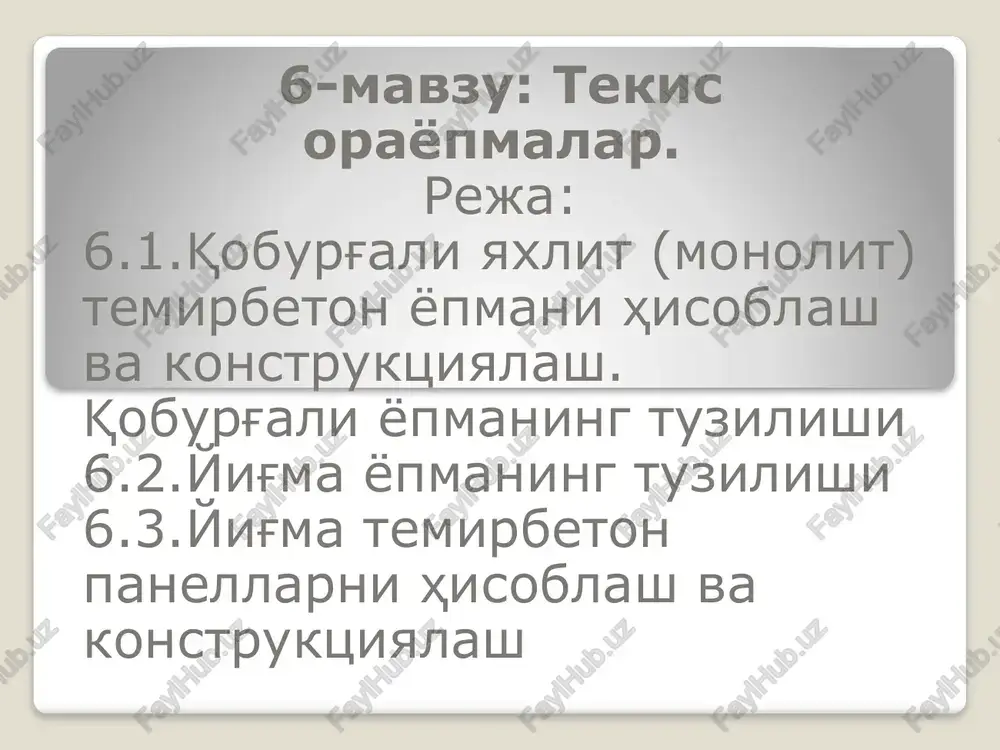

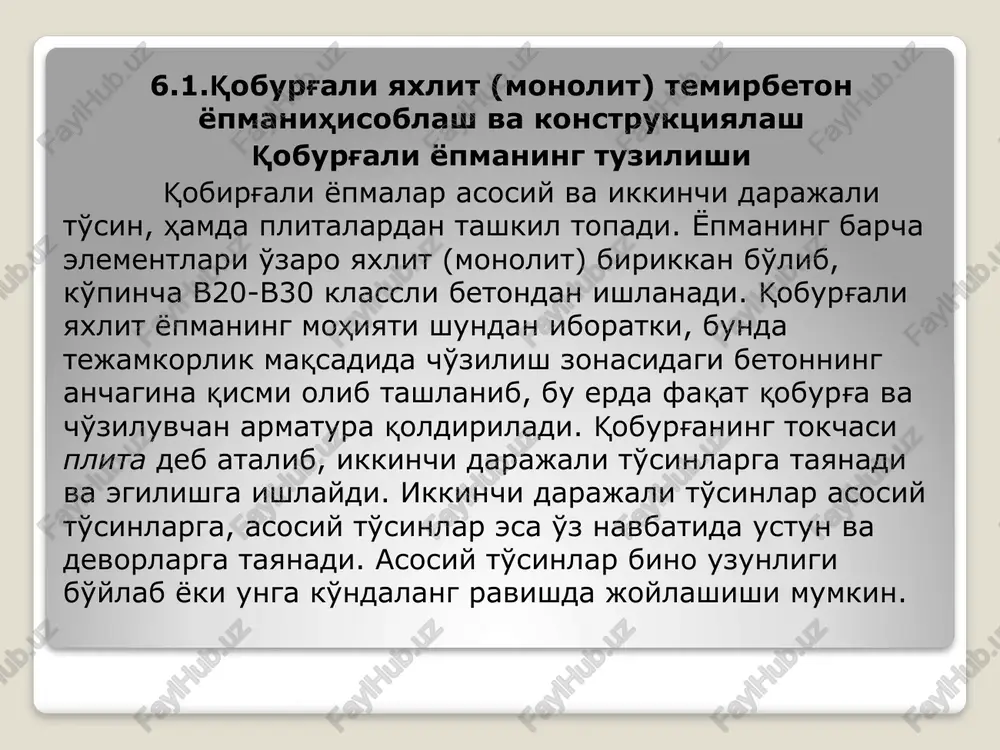

prezentatsiya powerpoint 6-mavzu: tekis orayopmalar. reja: 6.1.qoburg'ali yaxlit (monolit) temirbeton yopmani hisoblash va konstruktsiyalash. qoburg'ali yopmaning tuzilishi 6.2.yig'ma yopmaning tuzilishi 6.3.yig'ma temirbeton panellarni hisoblash va konstruktsiyalash 6.1.qoburg'ali yaxlit (monolit) temirbeton yopmanihisoblash va konstruktsiyalash qoburg'ali yopmaning tuzilishi qobirg'ali yopmalar asosiy va ikkinchi darajali to'sin, hamda plitalardan tashkil topadi. yopmaning barcha elementlari o'zaro yaxlit (monolit) birikkan bo'lib, ko'pincha v20-v30 klassli betondan ishlanadi. qoburg'ali yaxlit yopmaning mohiyati shundan iboratki, bunda tejamkorlik maqsadida cho'zilish zonasidagi betonning anchagina qismi olib tashlanib, bu erda faqat qoburg'a va cho'ziluvchan armatura qoldiriladi. qoburg'aning tokchasi plita deb atalib, ikkinchi darajali to'sinlarga tayanadi va egilishga ishlaydi. ikkinchi darajali to'sinlar asosiy to'sinlarga, asosiy to'sinlar esa o'z navbatida ustun va devorlarga tayanadi. asosiy to'sinlar bino uzunligi bo'ylab yoki unga ko'ndalang ravishda joylashishi mumkin. ikkinchi darajali to'sinlar orasidagi masofa plitalarning o'lchamlari bilan bog'liq holda belgilanadi: a) vaqtinchalik (muvaqqat) foydali yukning qiymati 6,010,0 kn/m2 bo'lsa, plitaning uzunligi 2,02,3 m; b) muvaqqat foydali yuk qiymati …

2 / 13

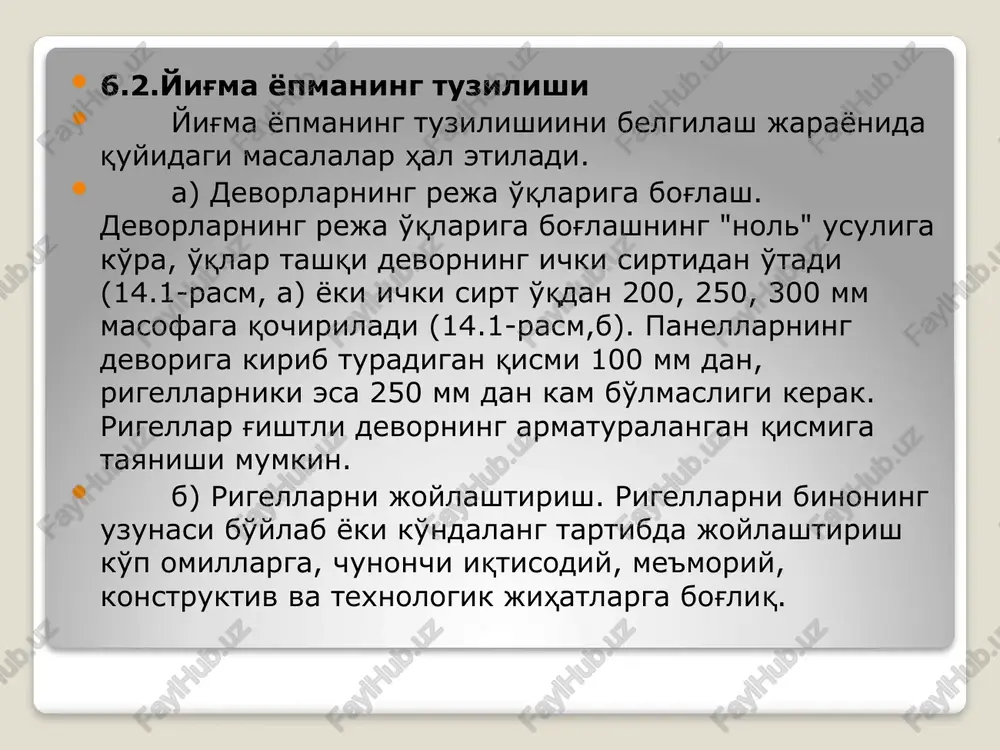

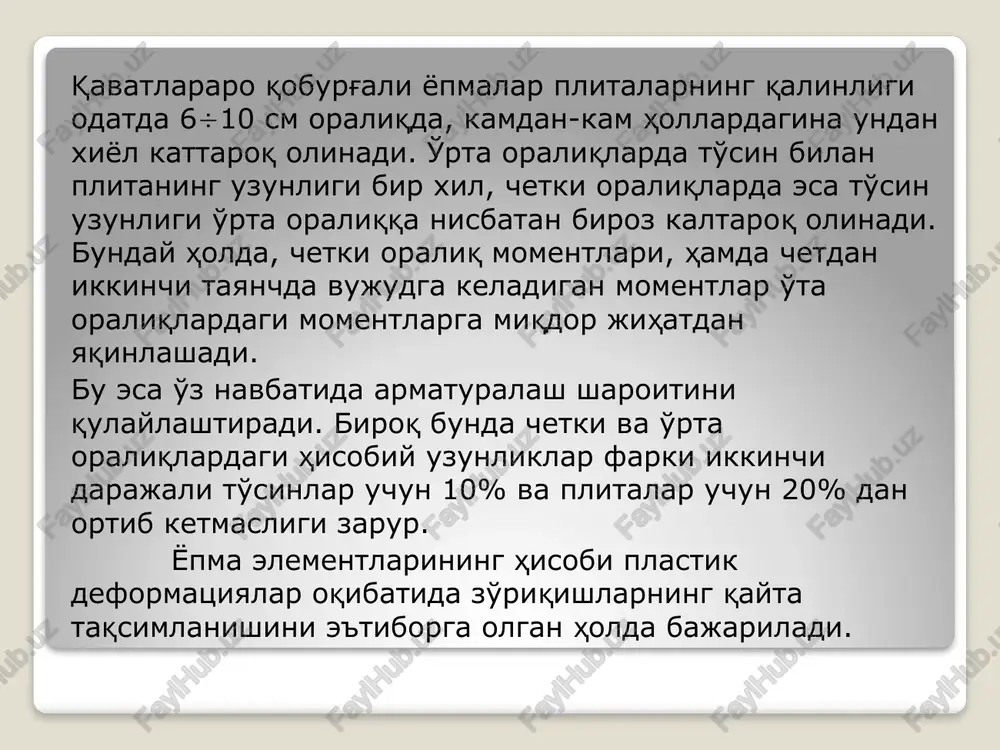

o'sin bilan plitaning uzunligi bir xil, chetki oraliqlarda esa to'sin uzunligi o'rta oraliqqa nisbatan biroz kaltaroq olinadi. bunday holda, chetki oraliq momentlari, hamda chetdan ikkinchi tayanchda vujudga keladigan momentlar o'ta oraliqlardagi momentlarga miqdor jihatdan yaqinlashadi. bu esa o'z navbatida armaturalash sharoitini qulaylashtiradi. biroq bunda chetki va o'rta oraliqlardagi hisobiy uzunliklar farki ikkinchi darajali to'sinlar uchun 10% va plitalar uchun 20% dan ortib ketmasligi zarur. yopma elementlarining hisobi plastik deformatsiyalar oqibatida zo'riqishlarning qayta taqsimlanishini e'tiborga olgan holda bajariladi. 6.2.yig'ma yopmaning tuzilishi yig'ma yopmaning tuzilishiini belgilash jarayonida quyidagi masalalar hal etiladi. a) devorlarning reja o'qlariga bog'lash. devorlarning reja o'qlariga bog'lashning "nol" usuliga ko'ra, o'qlar tashqi devorning ichki sirtidan o'tadi (14.1-rasm, a) yoki ichki sirt o'qdan 200, 250, 300 mm masofaga qochiriladi (14.1-rasm,b). panellarning devoriga kirib turadigan qismi 100 mm dan, rigellarniki esa 250 mm dan kam bo'lmasligi kerak. rigellar g'ishtli devorning armaturalangan qismiga tayanishi mumkin. b) rigellarni joylashtirish. rigellarni binoning uzunasi bo'ylab …

3 / 13

iga o'rnatilsa, u holda uning kesimi to'g'ri to'rtburchak shaklida olinadi (14.2-rasm, a). bunda kesim balandligi hp=(1/81/10)l atrofida tanlanadi (bu erda l rigel uzunligi). panellar tavr shaklli rigelning tokchasiga tayansa, balandlik hp=0,1l olinishi mumkin. hisob natijalariga qarab, oldindan qabul qilingan o'lchamlar qoldiriladi yoki o'zgartiriladi. 6.1-rasm.yopma panellarini joylashtirish namunalari. 6.2-rasm. panellarning rigelga tayanish usullari. d) ustunlarning ko'ndalang o'lchamlarini tanlash. ustunlarning ko'ndalang kesimlari aksariyat hollarda kvadrat shaklida olinadi va uning kesim o'lchamlari butun imorat balandligi bo'ylab o'zgarishsiz qoladi. foydali yuk miqdori 6 kn/m2 gacha bo'lib, qavatlar soni uchtadan ortmasa, kesimni 300x300 mm, boshqa hollarda 400x400 mm olsa bo'ladi. kesim o'lchamlari hisoblash va konstruktsiyalash jarayonida o'gartirilishi mumkin. e) panellarning nominal enini belgilash va ularni joylashtirish. bo'shliqli panellarning eni (kengligi) ni 1200 dan 2400 mm gacha, qoburg'ali panellarnikini 1000 dan 1800 gacha qabul qilish mumkin. bunda panel enining o'zgarib borishi izchilligi 100 mm ni tashkil etadi. bog'lovchi panellar enini (turidan qat'iy nazar) 1000 dan 1800 …

4 / 13

ravishda 2540 mm olinadi, bo'shliqlar orasidagi qoburg'aning kengligi ham ana shu chegarada bo'ladi. bo'ylama va ko'ndalang qoburg'alarning tokchaga tutashgan joylari radiusi 50 mm dan kam bo'lmagan novalar ko'zda tutiladi. nominal o'lchamlaridan konstruktiv o'lchamlarga o'tayotganda tutashuvchi elementlar orasida qoldirilgan tirqish ham e'tiborga olinadi. qoburg'ali va bo'shliqli panellarning yuqori qismi konstruktiv kengligi nominal kenglikdan 4050 mm kaltaroq qabul qilinadi. agar panel rigelning tokchasiga tayanadigan bo'lsa, u holda panelning konstruktiv uzunligi panel bilan rigel devori orasida 1520 mm li bo'shliq qoladigan qilib belgilanadi. yopma panellarining hisoblash tarxi (sxemasi) bir oraliqli (sharnirli tayangan) balka ko'rinishida olinadi. panelning hisobiy uzunligi tariqasida uning tayanish yuzlari orasidagi masofa olinadi. panelga ta'sir etuvchi yuklar. yopma panellariga doimiy (plita va polning xususiy og'irligi) va muvaqqat (foydali) yuklar ta'sir etadi. muvaqqat yuklar o'z navbatida qisqa va uzoq muddat ta'sir etuvchi yuklarga bo'linadi. panelni hisoblash jarayonida 1 m2 yuza uchun berilgan yukni pogon-metrda o'lchanadigan yukka o'tkazish lozim bo'ladi. buning uchun yuzaga …

5 / 13

) kontur bo'ylab tayangan plita yoki (tomonlar nisbati 2 bo'lganda) bo'ylama qoburg'alarga mahkamlangan plita sifatida hisoblanadi. hisobiy uzunlik sifatida qoburg'alar orasidagi ochiq masofa qabul qilinadi. plitaning o'rtasida hosil bo'ladigan maksimal eguvchi moment image2.png image3.png image4.png image5.png image6.png /docprops/thumbnail.jpeg
