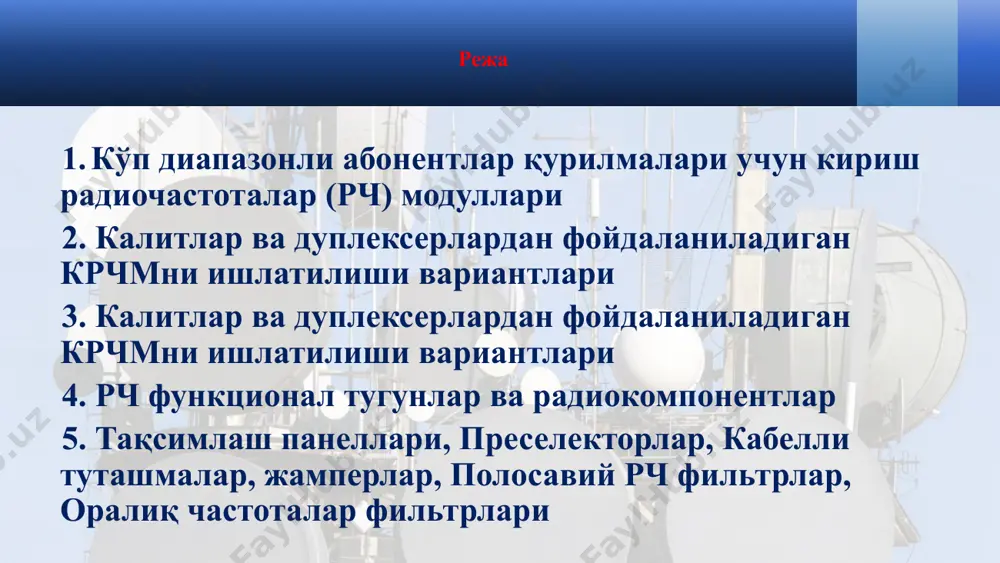

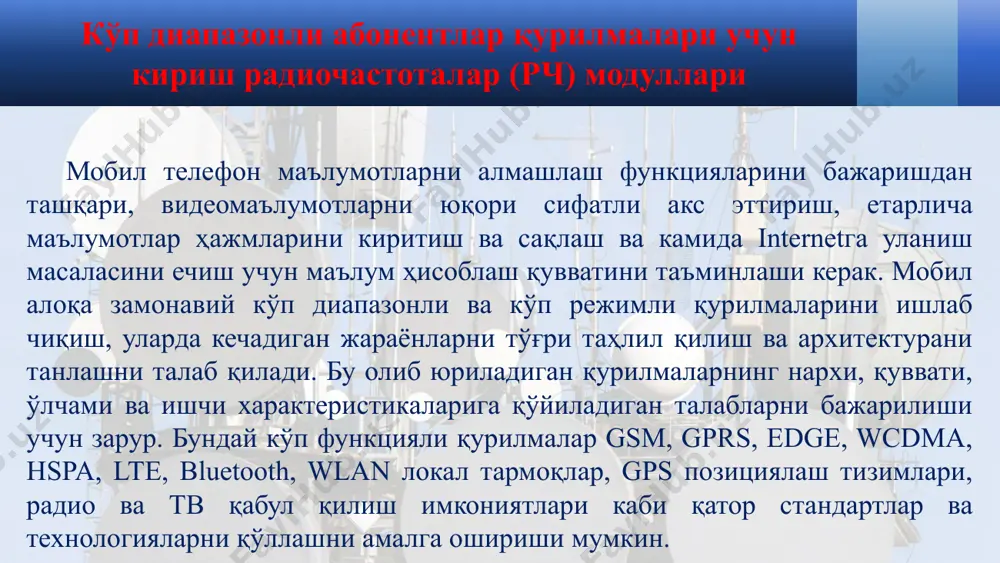

1689942880.pptx /docprops/thumbnail.jpeg powerpoint presentation адаптив кўп режимли радиочастота занжирлари режа кўп диапазонли абонентлар қурилмалари учун кириш радиочастоталар (рч) модуллари 2. калитлар ва дуплексерлардан фойдаланиладиган крчмни ишлатилиши вариантлари 3. калитлар ва дуплексерлардан фойдаланиладиган крчмни ишлатилиши вариантлари 4. рч функционал тугунлар ва радиокомпонентлар 5. тақсимлаш панеллари, преселекторлар, кабелли туташмалар, жамперлар, полосавий рч фильтрлар, оралиқ частоталар фильтрлари кўп диапазонли абонентлар қурилмалари учун кириш радиочастоталар (рч) модуллари мобил телефон маълумотларни алмашлаш функцияларини бажаришдан ташқари, видеомаълумотларни юқори сифатли акс эттириш, етарлича маълумотлар ҳажмларини киритиш ва сақлаш ва камида internetга уланиш масаласини ечиш учун маълум ҳисоблаш қувватини таъминлаши керак. мобил алоқа замонавий кўп диапазонли ва кўп режимли қурилмаларини ишлаб чиқиш, уларда кечадиган жараёнларни тўғри таҳлил қилиш ва архитектурани танлашни талаб қилади. бу олиб юриладиган қурилмаларнинг нархи, қуввати, ўлчами ва ишчи характеристикаларига қўйиладиган талабларни бажарилиши учун зарур. бундай кўп функцияли қурилмалар gsm, gprs, edge, wcdma, hspa, lte, bluetooth, wlan локал тармоқлар, gps позициялаш тизимлари, радио ва тв …

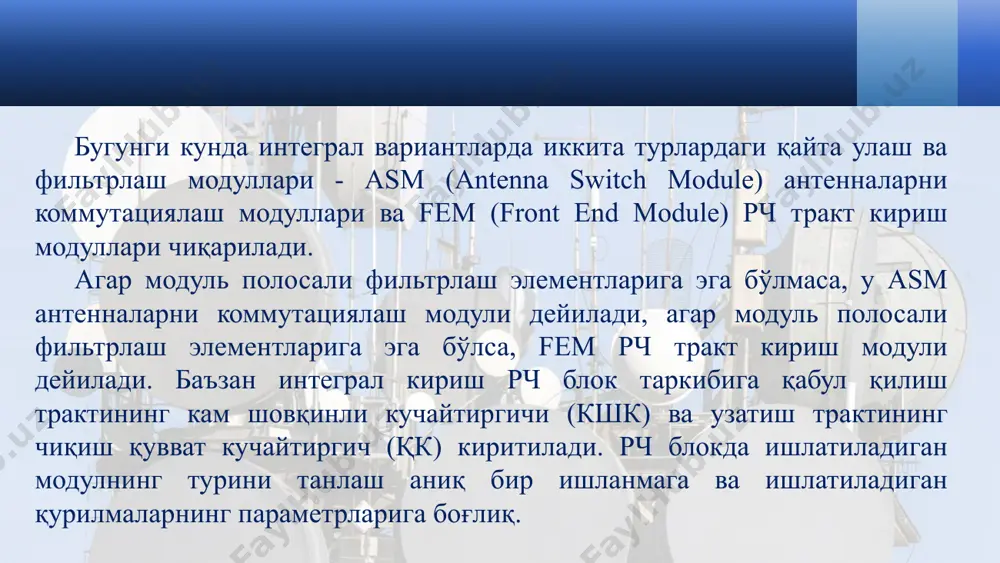

рал вариантларда иккита турлардаги қайта улаш ва фильтрлаш модуллари - asm (antenna switch module) антенналарни коммутациялаш модуллари ва fem (front end module) рч тракт кириш модуллари чиқарилади. агар модуль полосали фильтрлаш элементларига эга бўлмаса, у asm антенналарни коммутациялаш модули дейилади, агар модуль полосали фильтрлаш элементларига эга бўлса, fem рч тракт кириш модули дейилади. баъзан интеграл кириш рч блок таркибига қабул қилиш трактининг кам шовқинли кучайтиргичи (кшк) ва узатиш трактининг чиқиш қувват кучайтиргич (қк) киритилади. рч блокда ишлатиладиган модулнинг турини танлаш аниқ бир ишланмага ва ишлатиладиган қурилмаларнинг параметрларига боғлиқ. учта диапазонли gsm asm антенналарни коммутациялаш модули ва fem рч тракт кириш модули крчмда қўлланадиган асосий функционал тугунлар антенналар, рч калитлар дуплексерлар ҳисобланади. турли асосий тугунлар сонига эга бўлган кириш рч модулларининг турли конфигурациялари таклиф этилиши мумкин. калитлар ва дуплексерлардан фойдаланиладиган крчмни ишлатилиши вариантлари дуплексер (duplexer) – частота бўйича сурилган, лекин битта ишчи частоталар диапазонида ишлайдиган қабул қилиш ва узатиш трактларини ажратиш …

керак ва ёнма-ён илайдиган узаткичлардан қувватли ҳалақитлар таъсир қилганда тўйиниш режимига ўтмаслиги керак. тақсимлаш панеллари преселекторлар (preselector) қабул қилгич киришида сигнални дастлабки фильтрлашни таъминлаш учун мўлжалланган. преселекторни ўрнатиш қабул қилиш антеннаси радиочастоталар ҳалақитларининг юқори даражаси бўлган жойларда ёки кўп сонли ишлайдиган узаткичларнинг бевосита яқинида бўладиган ҳолларда зарур бўлади. преселекторлар ўтказиш полосасида кичик сўнишни (0,5 - 1 дб) ва ташқи полосали ҳалақитларни сезиларли сўндиришни (40 - 90 дб) таъминлайди. преселекторлар кабелли туташмалар, жамперлар кабелли туташмалар ёки амалда асосан оддий жамперлар дейиладиган боғлаш кабеллари (jumper cable) радиочастотавий улагичлар билан армирланган кичик йўқотишларга эга бўлмаган унча катта бўлмаган узунликдаги эгилувчан радиочастотавий кабеллар бўлаги ҳисобланади. жамперлар алоқа тизимларида радиоқурилмаларнинг турли блоклари ва қурилмаларини улаш, фидерларни антенналарга ёки қабул қилгич-узаткичларга улаш учун мўлжалланган. саноатда тайёрланадиган сифатли жамперларнинг қатор ўзига хос хусусиятларини айтиб ўтиш мумкин: ишлаб чиқаришда ҳар бир жампер тестланади ва ҳужжат билан жиҳозланади; улагичлар (разъемлар) кабелларнинг ичик ва ташқи ўтказгичларига кавшарланади; жамперларни атроф-муҳитнинг таъсиридан …

трлари ҳозирги вақтда оралиқ частоталар (intermediate frequency) учун фильтрларнинг кенг диапазони чиқарилади. профессионал иловалар учун фильтрлар герметик керамик корпусларда чиқарилади. улар жуда кичик киритиладиган йўқотишларга (1,6-3 дб), характеристикаларнинг юқори ҳарорат бўйича стабиллигига эга. пластмасса корпусларда чиқариладиган арзонроқ сат фильтрлар 11-12,5 дбларга етадиган катта йўқотишларга эга. бу қурилмалар нарх/сифат нисбати бўйича, масалан, тежамли абонентлар қурилмалари оммавий бозори учун рч блокларини лойиҳалашда жуда ўзига тортади. image2.jpg image3.png image4.png image5.png image6.png image1.jpg
