1 / 4

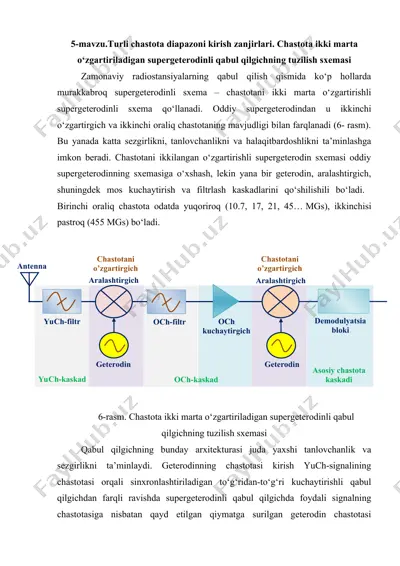

5-mavzu.turli chastota diapazoni kirish zanjirlari. chastota ikki marta o‘zgartiriladigan supergeterodinli qabul qilgichning tuzilish sxemasi zamonaviy radiostansiyalarning qabul qilish qismida ko‘p hollarda murakkabroq supergeterodinli sxema – chastotani ikki marta o‘zgartirishli supergeterodinli sxema qo‘llanadi. oddiy supergeterodindan u ikkinchi o‘zgartirgich va ikkinchi oraliq chastotaning mavjudligi bilan farqlanadi (6- rasm). bu yanada katta sezgirlikni, tanlovchanlikni va halaqitbardoshlikni ta’minlashga imkon beradi. chastotani ikkilangan o‘zgartirishli supergeterodin sxemasi oddiy supergeterodinning sxemasiga o‘xshash, lekin yana bir geterodin, aralashtirgich, shuningdek mos kuchaytirish va filtrlash kaskadlarini qo‘shilishili bo‘ladi. birinchi oraliq chastota odatda yuqoriroq (10.7, 17, 21, 45… mgs), ikkinchisi pastroq (455 mgs) bo‘ladi. ( yuch - filtr antenna aralashtirgich geterodin och - filtr geterodin demodulyatsia bloki chastotani o’zgartirgich chastotani o’zgartirgich aralashtirgich och kuchaytirgich yuch - kaskad och - kaskad asosiy chastota kaskadi ) 6-rasm. chastota ikki marta o‘zgartiriladigan supergeterodinli qabul qilgichning tuzilish sxemasi qabul qilgichning bunday arxitekturasi juda yaxshi tanlovchanlik va sezgirlikni ta’minlaydi. geterodinning chastotasi kirish yuch-signalining chastotasi orqali sinxronlashtiriladigan …

2 / 4

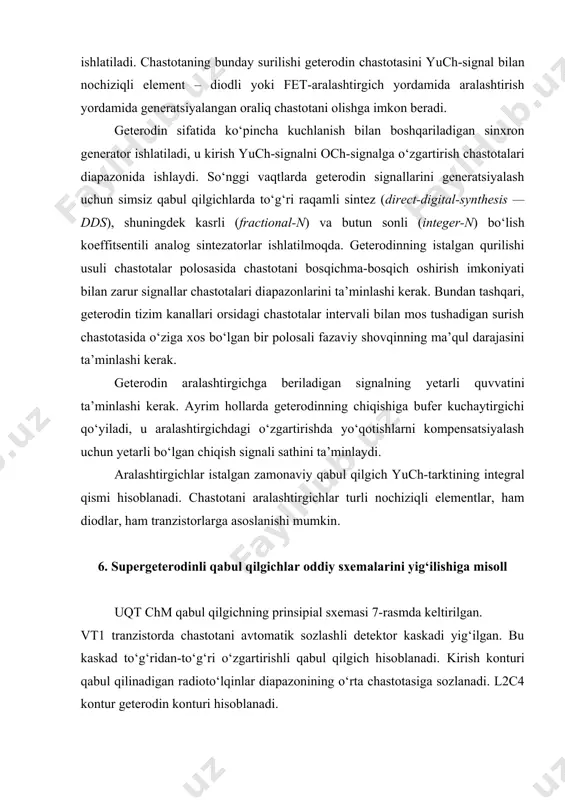

$larini generatsiyalash uchun simsiz qabul qilgichlarda to‘g‘ri raqamli sintez (direct-digital-synthesis — dds), shuningdek kasrli (fractional-n) va butun sonli (integer-n) bo‘lish koeffitsentili analog sintezatorlar ishlatilmoqda. geterodinning istalgan qurilishi usuli chastotalar polosasida chastotani bosqichma-bosqich oshirish imkoniyati bilan zarur signallar chastotalari diapazonlarini ta’minlashi kerak. bundan tashqari, geterodin tizim kanallari orsidagi chastotalar intervali bilan mos tushadigan surish chastotasida o‘ziga xos bo‘lgan bir polosali fazaviy shovqinning ma’qul darajasini ta’minlashi kerak. geterodin aralashtirgichga beriladigan signalning yetarli quvvatini ta’minlashi kerak. ayrim hollarda geterodinning chiqishiga bufer kuchaytirgichi qo‘yiladi, u aralashtirgichdagi o‘zgartirishda yo‘qotishlarni kompensatsiyalash uchun yetarli bo‘lgan chiqish signali sathini ta’minlaydi. aralashtirgichlar istalgan zamonaviy qabul qilgich yuch-tarktining integral qismi hisoblanadi. chastotani aralashtirgichlar turli nochiziqli elementlar, ham diodlar, ham tranzistorlarga asoslanishi mumkin. 6. supergeterodinli qabul qilgichlar oddiy sxemalarini yig‘ilishiga misoll uqt chm qabul qilgichning prinsipial sxemasi 7-rasmda keltirilgan. vt1 tranzistorda chastotani avtomatik sozlashli detektor kaskadi yig‘ilgan. bu kaskad to‘g‘ridan-to‘g‘ri o‘zgartirishli qabul qilgich hisoblanadi. kirish konturi qabul qilinadigan radioto‘lqinlar diapazonining o‘rta …$

3 / 4

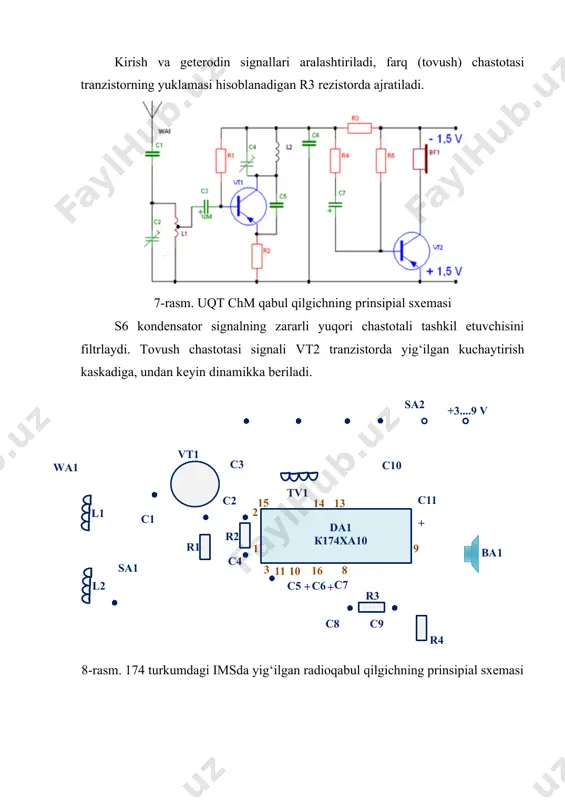

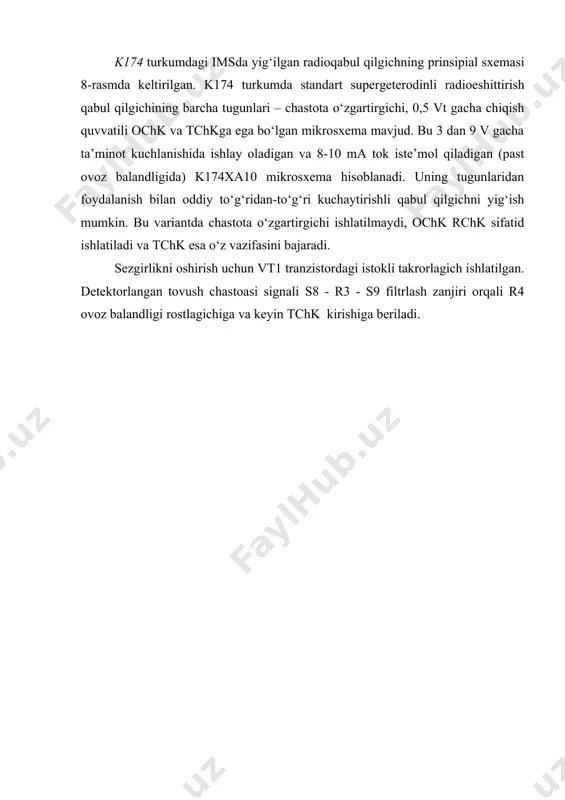

с5 с6 с7 с8 с9 r3 r4 + + + 2 1 3 8 9 15 14 13 11 10 16 ) 8-rasm. 174 turkumdagi imsda yig‘ilgan radioqabul qilgichning prinsipial sxemasi k174 turkumdagi imsda yig‘ilgan radioqabul qilgichning prinsipial sxemasi 8-rasmda keltirilgan. k174 turkumda standart supergeterodinli radioeshittirish qabul qilgichining barcha tugunlari – chastota o‘zgartirgichi, 0,5 vt gacha chiqish quvvatili ochk va tchkga ega bo‘lgan mikrosxema mavjud. bu 3 dan 9 v gacha ta’minot kuchlanishida ishlay oladigan va 8-10 ma tok iste’mol qiladigan (past ovoz balandligida) k174xa10 mikrosxema hisoblanadi. uning tugunlaridan foydalanish bilan oddiy to‘g‘ridan-to‘g‘ri kuchaytirishli qabul qilgichni yig‘ish mumkin. bu variantda chastota o‘zgartirgichi ishlatilmaydi, ochk rchk sifatid ishlatiladi va tchk esa o‘z vazifasini bajaradi. sezgirlikni oshirish uchun vt1 tranzistordagi istokli takrorlagich ishlatilgan. detektorlangan tovush chastoasi signali s8 - r3 - s9 filtrlash zanjiri orqali r4 ovoz balandligi rostlagichiga va keyin tchk kirishiga beriladi. image1.png

4 / 4
