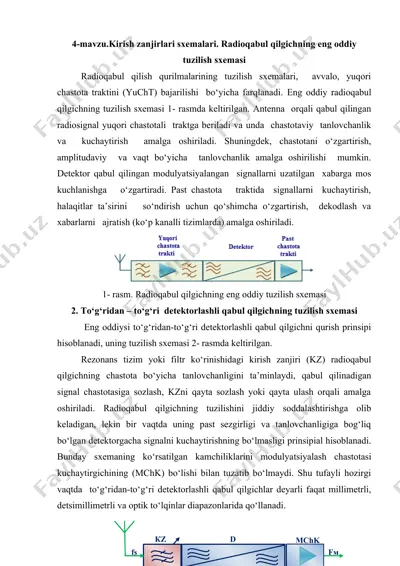

4-mavzu.kirish zanjirlari sxemalari. radioqabul qilgichning eng oddiy tuzilish sxemasi radioqabul qilish qurilmalarining tuzilish sxemalari, avvalo, yuqori chastota traktini (yucht) bajarilishi bo‘yicha farqlanadi. eng oddiy radioqabul qilgichning tuzilish sxemasi 1- rasmda keltirilgan. antenna orqali qabul qilingan radiosignal yuqori chastotali traktga beriladi va unda chastotaviy tanlovchanlik va kuchaytirish amalga oshiriladi. shuningdek, chastotani o‘zgartirish, amplitudaviy va vaqt bo‘yicha tanlovchanlik amalga oshirilishi mumkin. detektor qabul qilingan modulyatsiyalangan signallarni uzatilgan xabarga mos kuchlanishga o‘zgartiradi. past chastota traktida signallarni kuchaytirish, halaqitlar ta’sirini so‘ndirish uchun qo‘shimcha o‘zgartirish, dekodlash va xabarlarni ajratish (ko‘p kanalli tizimlarda) amalga oshiriladi. 1- rasm. radioqabul qilgichning eng oddiy tuzilish sxemasi 2. to‘g‘ridan – to‘g‘ri detektorlashli qabul qilgichning tuzilish sxemasi eng oddiysi to‘g‘ridan-to‘g‘ri detektorlashli qabul qilgichni qurish prinsipi hisoblanadi, uning tuzilish sxemasi 2- rasmda keltirilgan. rezonans tizim yoki filtr ko‘rinishidagi kirish zanjiri (kz) radioqabul qilgichning chastota bo‘yicha tanlovchanligini ta’minlaydi, qabul qilinadigan signal chastotasiga sozlash, kzni qayta sozlash yoki qayta ulash orqali amalga oshiriladi. radioqabul …

2 / 4

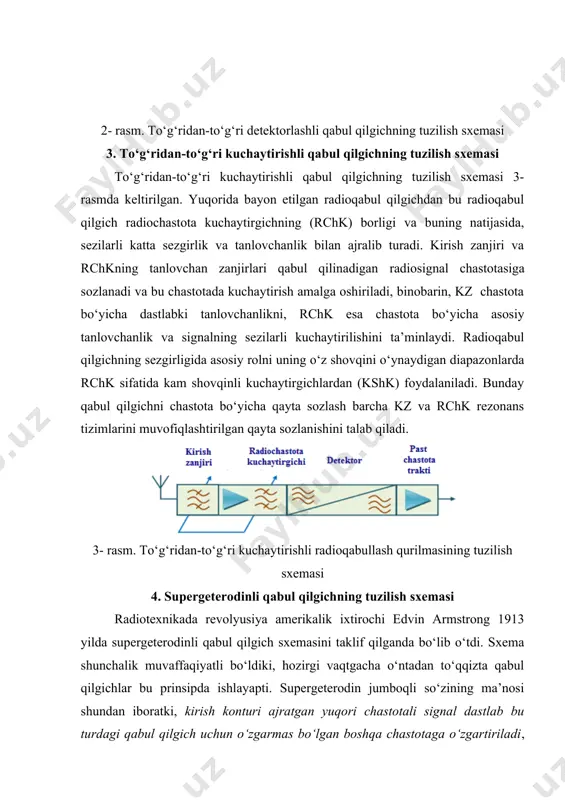

kuchaytirishli qabul qilgichning tuzilish sxemasi to‘g‘ridan-to‘g‘ri kuchaytirishli qabul qilgichning tuzilish sxemasi 3- rasmda keltirilgan. yuqorida bayon etilgan radioqabul qilgichdan bu radioqabul qilgich radiochastota kuchaytirgichning (rchk) borligi va buning natijasida, sezilarli katta sezgirlik va tanlovchanlik bilan ajralib turadi. kirish zanjiri va rchkning tanlovchan zanjirlari qabul qilinadigan radiosignal chastotasiga sozlanadi va bu chastotada kuchaytirish amalga oshiriladi, binobarin, kz chastota bo‘yicha dastlabki tanlovchanlikni, rchk esa chastota bo‘yicha asosiy tanlovchanlik va signalning sezilarli kuchaytirilishini ta’minlaydi. radioqabul qilgichning sezgirligida asosiy rolni uning o‘z shovqini o‘ynaydigan diapazonlarda rchk sifatida kam shovqinli kuchaytirgichlardan (kshk) foydalaniladi. bunday qabul qilgichni chastota bo‘yicha qayta sozlash barcha kz va rchk rezonans tizimlarini muvofiqlashtirilgan qayta sozlanishini talab qiladi. 3- rasm. to‘g‘ridan-to‘g‘ri kuchaytirishli radioqabullash qurilmasining tuzilish sxemasi 4. supergeterodinli qabul qilgichning tuzilish sxemasi radiotexnikada revolyusiya amerikalik ixtirochi edvin armstrong 1913 yilda supergeterodinli qabul qilgich sxemasini taklif qilganda bo‘lib o‘tdi. sxema shunchalik muvaffaqiyatli bo‘ldiki, hozirgi vaqtgacha o‘ntadan to‘qqizta qabul qilgichlar bu prinsipda ishlayapti. supergeterodin …

3 / 4

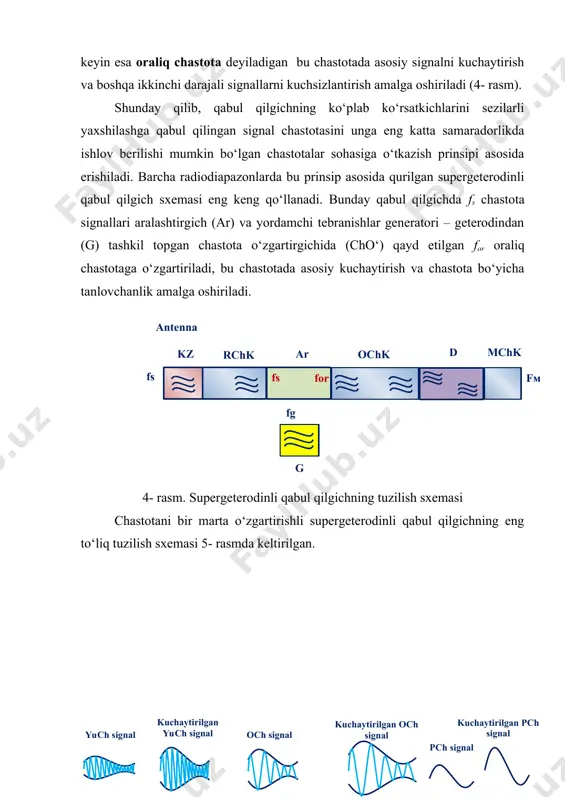

azonlarda bu prinsip asosida qurilgan supergeterodinli qabul qilgich sxemasi eng keng qo‘llanadi. bunday qabul qilgichda fs chastota signallari aralashtirgich (ar) va yordamchi tebranishlar generatori – geterodindan (g) tashkil topgan chastota o‘zgartirgichida (cho‘) qayd etilgan for oraliq chastotaga o‘zgartiriladi, bu chastotada asosiy kuchaytirish va chastota bo‘yicha tanlovchanlik amalga oshiriladi. ( f м kz d mchk f s f s f or f g g а r ochk rchk antenna ) 4- rasm. supergeterodinli qabul qilgichning tuzilish sxemasi chastotani bir marta o‘zgartirishli supergeterodinli qabul qilgichning eng to‘liq tuzilish sxemasi 5- rasmda keltirilgan. ( geterodina signali chastota o’zgartirgichi yuch signal kuchaytirilgan yuch signal och signal pch signal detektor aralash - titgich geterodin yuch kuchaytirgich kuchaytirilgan och signal kuchaytirilgan pch signal och kuchaytirgich pch kuchaytirgich ) 5- rasm. supergeterodinli qabul qilgichning blok-sxemasi geterodin – bu kichik quvvatli rostlanadigan generator hisoblanadi. generator barcha zamonaviy qabul qilgichlarda qo‘llaniladi, lekin uning funksiyalari radiouzatkichlarda generatorlar bajaradigan funksiyalardan farq …

4 / 4

tashqari, nisbatan past och qo‘llaniladigan elementlarga (tranzistorlar, mikrosxemalar, filtrlar, kondensatorlarga) unchalik talablarni qo‘ymaydi. ular past chastotali va demak, arzonroq bo‘lishi mumkin. image1.png image2.png
