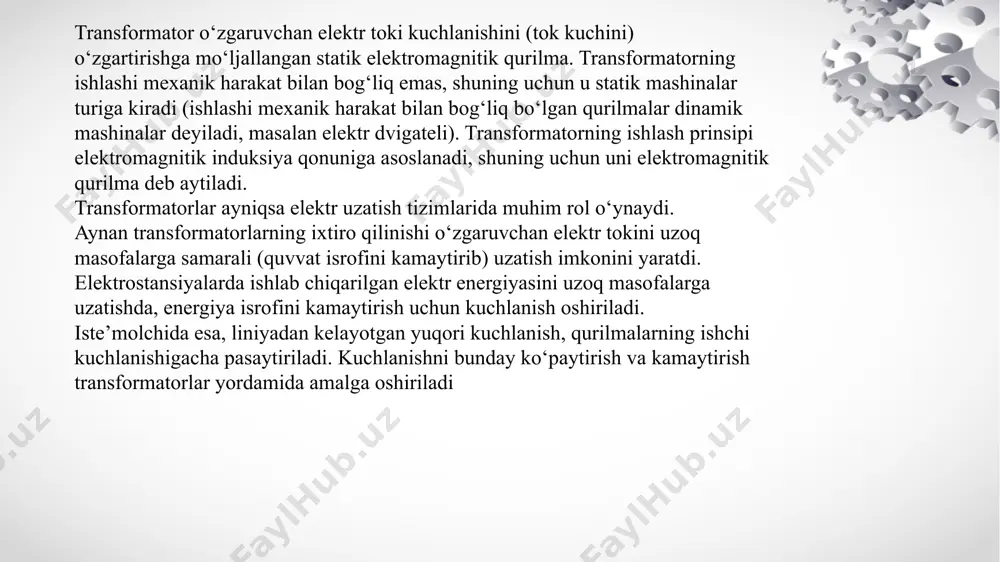

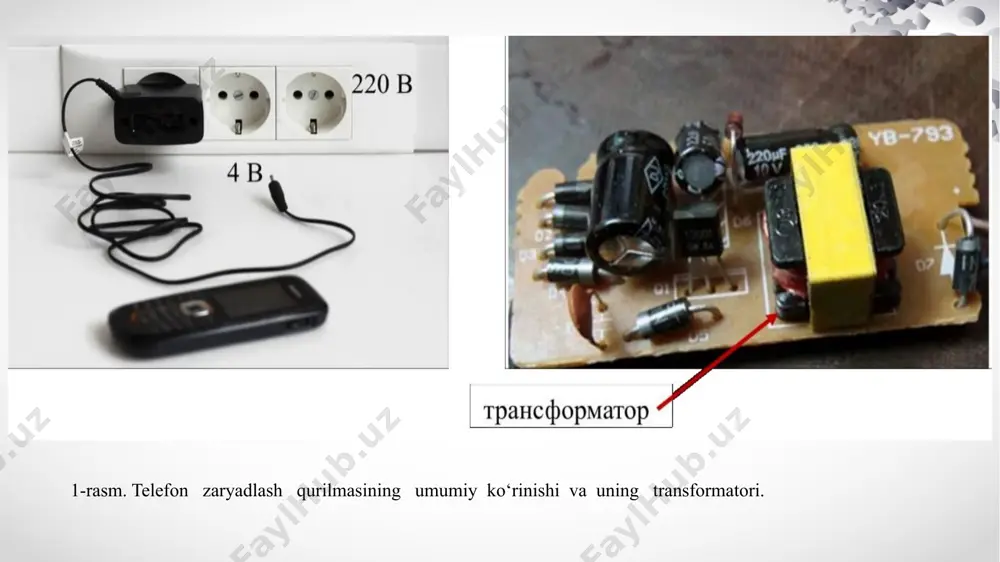

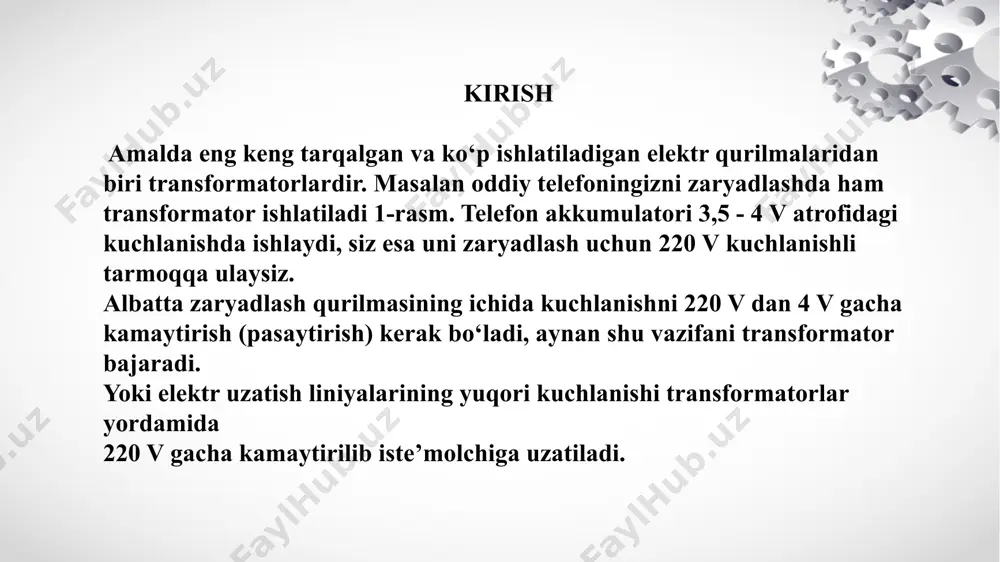

powerpoint presentation mavzu: bir fazali va uch fazali transformatorlar reja: 1. transformatorning tuzilishi 2. transformatorning ishlash prinsipi. 3. uch fazali transformatorlar. 4. transformatorning turlari. kirish amalda eng keng tarqalgan va ko‘p ishlatiladigan elektr qurilmalaridan biri transformatorlardir. masalan oddiy telefoningizni zaryadlashda ham transformator ishlatiladi 1-rasm. telefon akkumulatori 3,5 - 4 v atrofidagi kuchlanishda ishlaydi, siz esa uni zaryadlash uchun 220 v kuchlanishli tarmoqqa ulaysiz. albatta zaryadlash qurilmasining ichida kuchlanishni 220 v dan 4 v gacha kamaytirish (pasaytirish) kerak bo‘ladi, aynan shu vazifani transformator bajaradi. yoki elektr uzatish liniyalarining yuqori kuchlanishi transformatorlar yordamida 220 v gacha kamaytirilib iste’molchiga uzatiladi. 1-rasm. telefon zaryadlash qurilmasining umumiy ko‘rinishi va uning transformatori. transformator o‘zgaruvchan elektr toki kuchlanishini (tok kuchini) o‘zgartirishga mo‘ljallangan statik elektromagnitik qurilma. transformatorning ishlashi mexanik harakat bilan bog‘liq emas, shuning uchun u statik mashinalar turiga kiradi (ishlashi mexanik harakat bilan bog‘liq bo‘lgan qurilmalar dinamik mashinalar deyiladi, masalan elektr dvigateli). transformatorning ishlash prinsipi elektromagnitik induksiya …

2 / 11

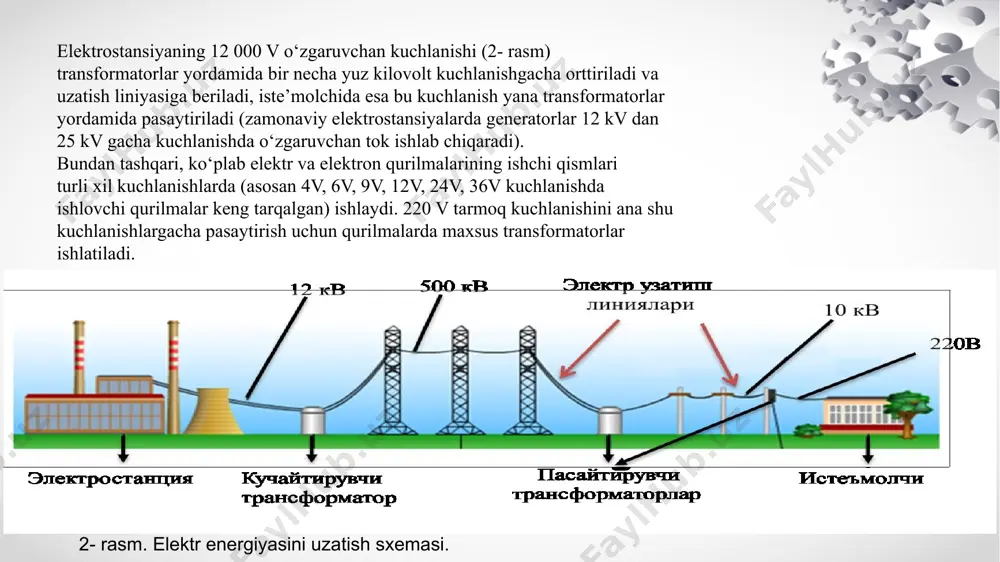

aruvchan kuchlanishi (2- rasm) transformatorlar yordamida bir necha yuz kilovolt kuchlanishgacha orttiriladi va uzatish liniyasiga beriladi, iste’molchida esa bu kuchlanish yana transformatorlar yordamida pasaytiriladi (zamonaviy elektrostansiyalarda generatorlar 12 kv dan 25 kv gacha kuchlanishda o‘zgaruvchan tok ishlab chiqaradi). bundan tashqari, ko‘plab elektr va elektron qurilmalarining ishchi qismlari turli xil kuchlanishlarda (asosan 4v, 6v, 9v, 12v, 24v, 36v kuchlanishda ishlovchi qurilmalar keng tarqalgan) ishlaydi. 220 v tarmoq kuchlanishini ana shu kuchlanishlargacha pasaytirish uchun qurilmalarda maxsus transformatorlar ishlatiladi. 2- rasm. elektr energiyasini uzatish sxemasi. 1. transformatorning tuzilishi transformator ikki qismdan iborat (5 a –rasm); -elektrotexnik po‘latdan yasalgan o‘zak; -o‘zakka o‘ralgan chulg‘amlar. 3-rasm. transformatorning tuzilishi (a) va sxemalardagi shartli belgilanishi (b). eng sodda o‘zak to‘g‘ri to‘rt burchak shaklida (sterjenli o‘zak) bo‘lib, uning yaproqchalari turli xil shakllarda bo‘lishi mumkin. amaliyotda g simon, p simon va i simon yaproqchalar ko‘proq qo‘llaniladi 5.6-rasm. 4-rasm. transformator o‘zagi yaproqchalari va ularni tayyorlash jarayoni: a - g simon yaproqcha, …

3 / 11

quriganda qattiq dielektrik qatlam hosil qiladi. qatlam hosil qilish uchun tabiiy va sintetik smolalar ishlatilsa, erituvchi sifatida benzol, spirt, aseton kabi tez uchuvchi suyuqliklar ishlatiladi. kam quvvatli transformatorlarning va elektromagnitik relelarning chulg‘amlarida ko‘proq ml-92 markali lak eng ko‘p ishlatiladi. 6-rasm ml-92 markali lak 7-rasm. chulg‘am simlarini izolyatsiyalovchi lentalar bilan o‘rash 8-rasm. elektr uzatish liniyalarining moyli transformatlorlari. image1.jpeg image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image2.jpeg /docprops/thumbnail.jpeg
