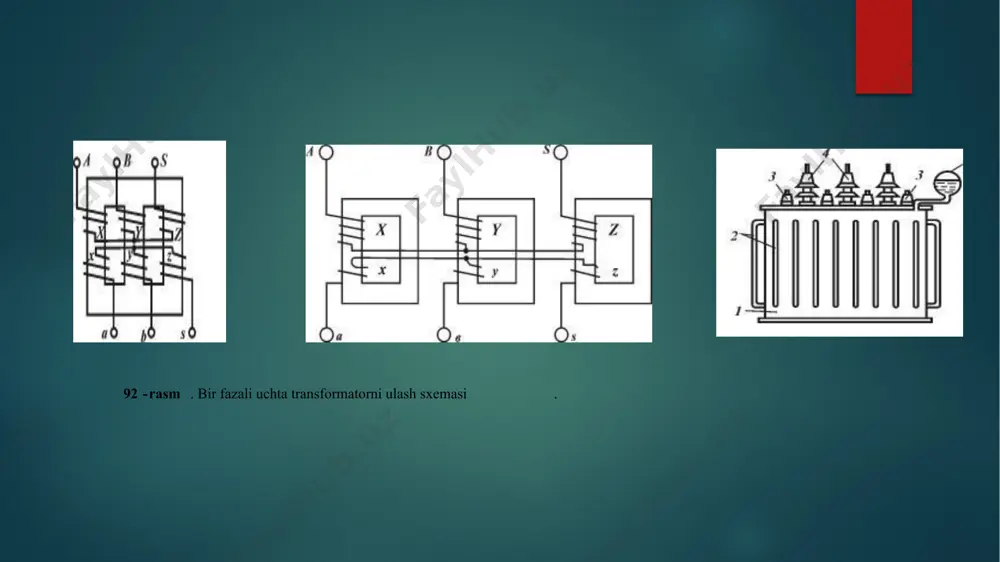

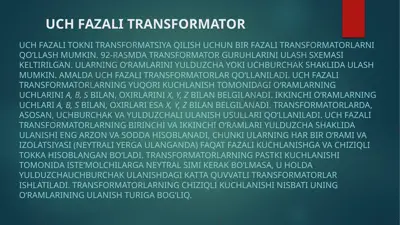

uch fazali transformator uch fazali transformator uch fazali tokni transformatsiya qilish uchun bir fazali transformatorlarni qo‘llash mumkin. 92-rasmda transformator guruhlarini ulash sxemasi keltirilgan. ularning o‘ramlarini yulduzcha yoki uchburchak shaklida ulash mumkin. amalda uch fazali transformatorlar qo‘llaniladi. uch fazali transformatorlarning yuqori kuchlanish tomonidagi o‘ramlarning uchlarini a, b, s bilan, oxirlarini x, y, z bilan belgilanadi. ikkinchi o‘ramlarning uchlari a, b, s bilan, oxirlari esa x, y, z bilan belgilanadi. transformatorlarda, asosan, uchburchak va yulduzchali ulanish usullari qo‘llaniladi. uch fazali transformatorlarning birinchi va ikkinchi o‘ramlari yulduzcha shaklida ulanishi eng arzon va sodda hisoblanadi, chunki ularning har bir o‘rami va izolatsiyasi (neytrali yerga ulanganda) faqat fazali kuchlanishga va chiziqli tokka hisoblangan bo‘ladi. transformatorlarning pastki kuchlanishi tomonida iste’molchilarga neytral simi kerak bo‘lmasa, u holda yulduzchauchburchak ulanishdagi katta quvvatli transformatorlar ishlatiladi. transformatorlarning chiziqli kuchlanishi nisbati uning o‘ramlarining ulanish turiga bog‘liq. 92 - rasm . bir fazali uchta transformatorni ulash sxemasi . transformatorlar magnitlanganda vujudga keladigan …

2 / 14

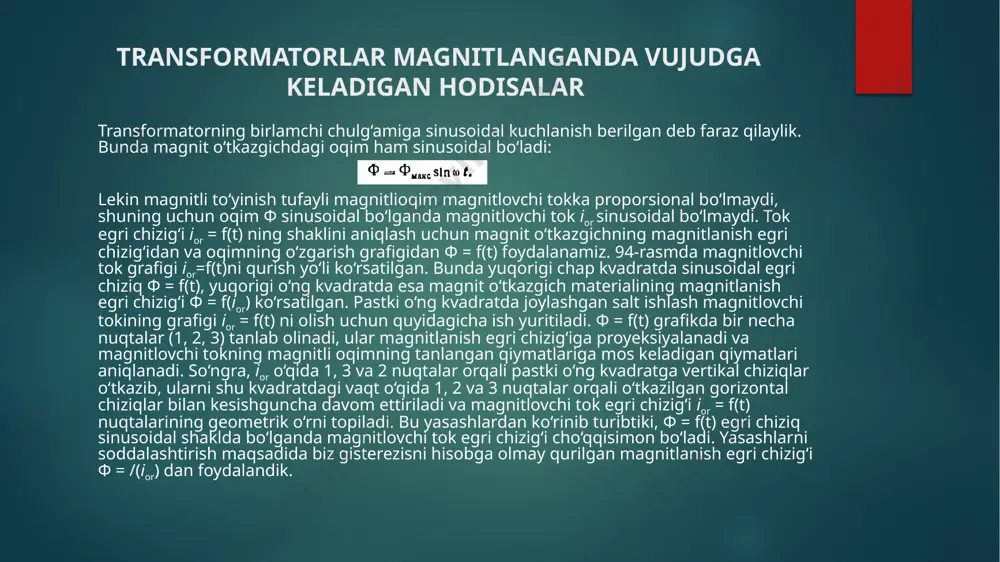

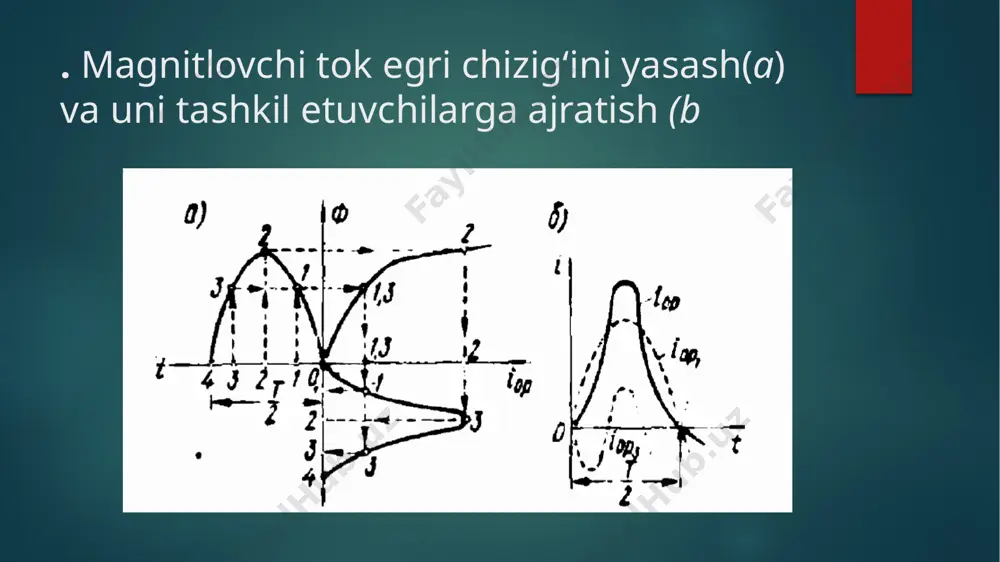

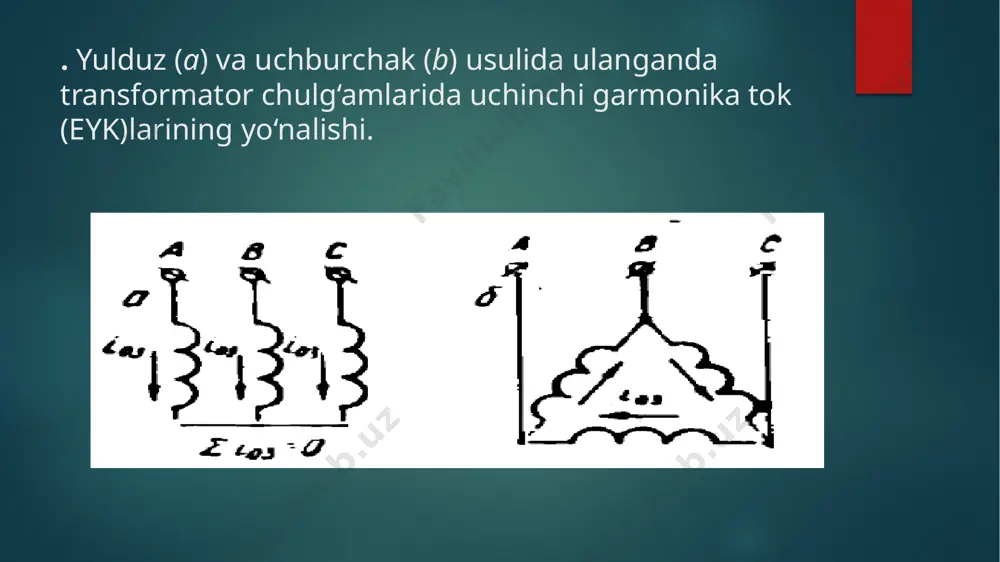

ф = f(ior) ko‘rsatilgan. pastki o‘ng kvadratda joylashgan salt ishlash magnitlovchi tokining grafigi ior = f(t) ni olish uchun quyidagicha ish yuritiladi. ф = f(t) grafikda bir necha nuqtalar (1, 2, 3) tanlab olinadi, ular magnitlanish egri chizig‘iga proyeksiyalanadi va magnitlovchi tokning magnitli oqimning tanlangan qiymatlariga mos keladigan qiymatlari aniqlanadi. so‘ngra, ior o‘qida 1, 3 va 2 nuqtalar orqali pastki o‘ng kvadratga vertikal chiziqlar o‘tkazib, ularni shu kvadratdagi vaqt o‘qida 1, 2 va 3 nuqtalar orqali o‘tkazilgan gorizontal chiziqlar bilan kesishguncha davom ettiriladi va magnitlovchi tok egri chizig‘i ior = f(t) nuqtalarining geometrik o‘rni topiladi. bu yasashlardan ko‘rinib turibtiki, ф = f(t) egri chiziq sinusoidal shaklda bo‘lganda magnitlovchi tok egri chizig‘i cho‘qqisimon bo‘ladi. yasashlarni soddalashtirish maqsadida biz gisterezisni hisobga olmay qurilgan magnitlanish egri chizig‘i ф = /(ior) dan foydalandik. . magnitlovchi tok egri chizig‘ini yasash(a) va uni tashkil etuvchilarga ajratish (b . yulduz (a) va uchburchak (b) usulida ulanganda transformator …

3 / 14

klama quvvati sutkaning turli soatlarida ancha o‘zgarib turadigan podstansiyalarda ham parallel ulangan bir necha transformatorlar ishlatish maqsadga muvofiqdir. bunda yuklama quvvati kamayganda bitta yoki bir necha transformatorni uzib, ulangan holda qolgan boshqa transformatorlarning yuklamasini nominal yuklamaga yaqin qilish mumkin. natijada transformatorlar ishlashining ekspluatatsion ko‘rsatkichlari (fik va soz f2) ancha yuqori bo‘ladi. faqat muayyan shartlarga rioya qilingandagina transformatorlarni parallel ishlashga ulash mumkin. bunda chulg‘amlarning ulanish guruhi katta ahamiyatga ega bo‘ladi, bular haqida keying mavzularda tushuncha berib o‘tiladi. chulg‘amlarning ulanish sxemalari shu vaqtga qadar biz vektor diagrammalar qurishda va eyklar faza jihatdan birbiriga mos, deb hisoblagan edik, lekin bu hol birlamchi va ikkilamchi g‘altaklar bir tomonga o‘ralganda va bu g‘altaklarning chiqish uchlari 99-rasm, a da ko‘rsatilganidek bir xil markalangandagina to‘g‘ri bo‘ladi. agar transformatorda past kuchlanishli g‘altakning o‘ralish yo‘nalishi o‘zgartirilsa yoki uning chiqish uchining belgisi boshqa qo‘yilsa, u holda eyk é2 faza jihatdan eyk £ ga nisbatan 180° ga siljigan bo‘lib qoladi (99-rasm, …

4 / 14

ing yuk chulg‘ami eyk vektoriga nisbatan tutgan holati bilan aniqlanadi. 99-rasm. bir fazali transformatorlarni tutashtirish guruhlari: v – 1/1–12; d – 1/1– 6. chulg‘amlarni tutashtirishning гостda ko‘rsatilgan sxemalari va tutashtirish guruhlari. avtotransformatorlar avtotransformatorlarning prinsipal sxemasi. transformatorlarning tuzilishi va ishlash tamoyili transformatorning ishlash prinsipi bir fazali ikki chulg‘amli transformator: a – konstruktiv sxemasi; b – prinsipial sxemasi. image6.jpg image7.jpg image8.jpg image9.png image10.png image11.png image12.png image13.png image14.png image15.jpg image16.png image17.jpg image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
