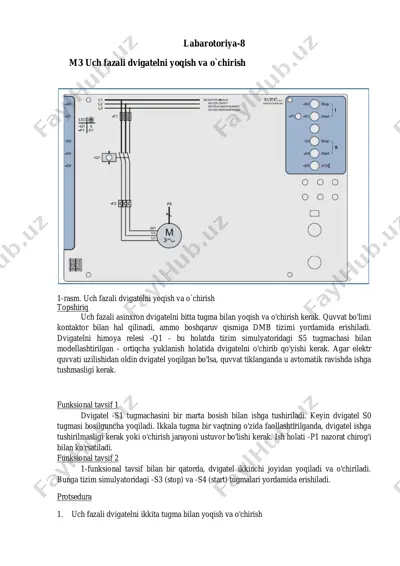

labarotoriya-8 m3 uch fazali dvigatelni yoqish va o`chirish 1-rasm. uch fazali dvigatelni yoqish va o`chirish topshiriq uch fazali asinxron dvigatelni bitta tugma bilan yoqish va o'chirish kerak. quvvat bo'limi kontaktor bilan hal qilinadi, ammo boshqaruv qismiga dmb tizimi yordamida erishiladi. dvigatelni himoya relesi -q1 - bu holatda tizim simulyatoridagi s5 tugmachasi bilan modellashtirilgan - ortiqcha yuklanish holatida dvigatelni o'chirib qo'yishi kerak. agar elektr quvvati uzilishidan oldin dvigatel yoqilgan bo'lsa, quvvat tiklanganda u avtomatik ravishda ishga tushmasligi kerak. funksional tavsif 1 dvigatel -s1 tugmachasini bir marta bosish bilan ishga tushiriladi. keyin dvigatel s0 tugmasi bosilguncha yoqiladi. ikkala tugma bir vaqtning o'zida faollashtirilganda, dvigatel ishga tushirilmasligi kerak yoki o'chirish jarayoni ustuvor bo'lishi kerak. ish holati -p1 nazorat chirog'i bilan ko'rsatiladi. funksional tavsif 2 1-funksional tavsif bilan bir qatorda, dvigatel ikkinchi joyidan yoqiladi va o'chiriladi. bunga tizim simulyatoridagi -s3 (stop) va -s4 (start) tugmalari yordamida erishiladi. protsedura 1. uch fazali dvigatelni ikkita tugma …

2 / 6

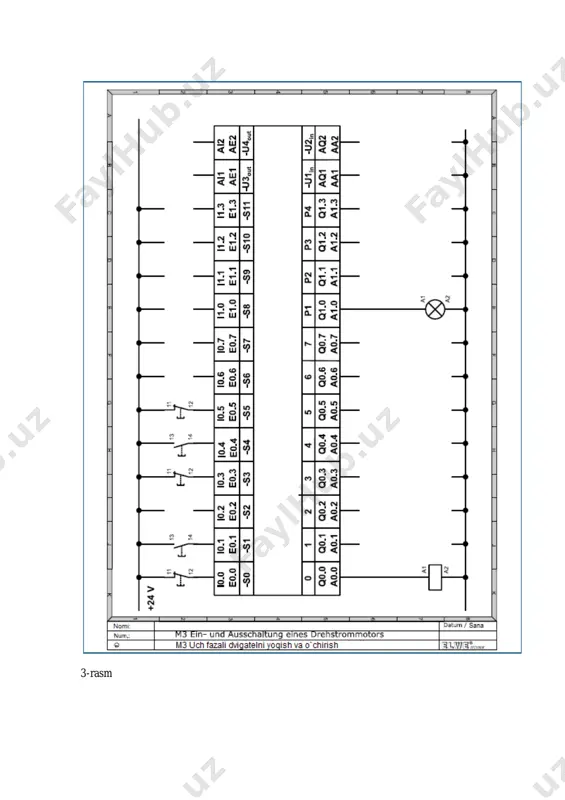

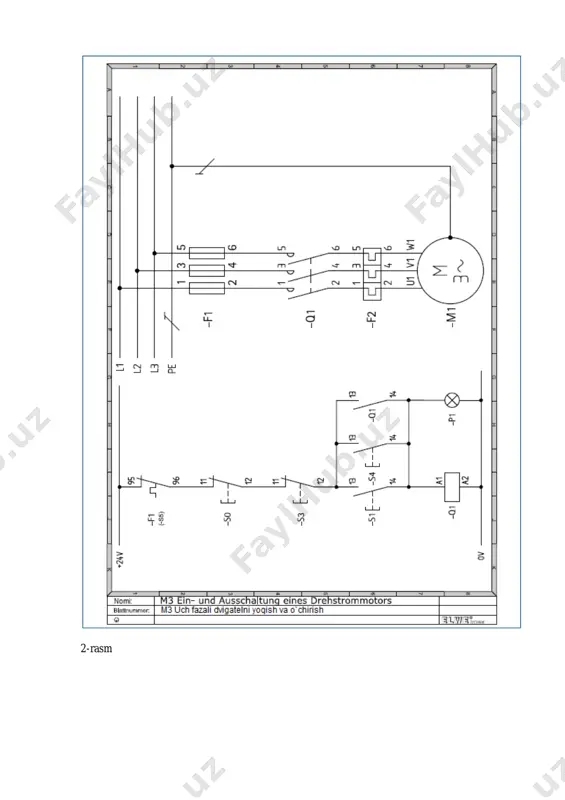

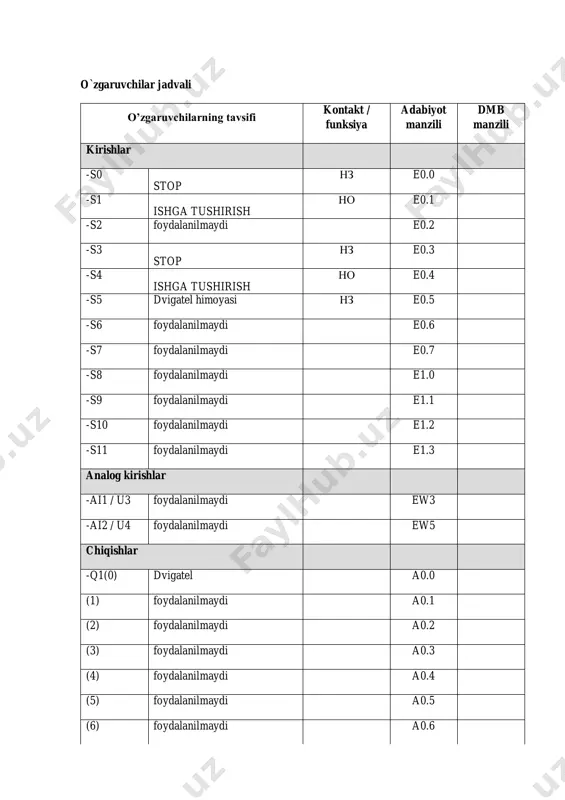

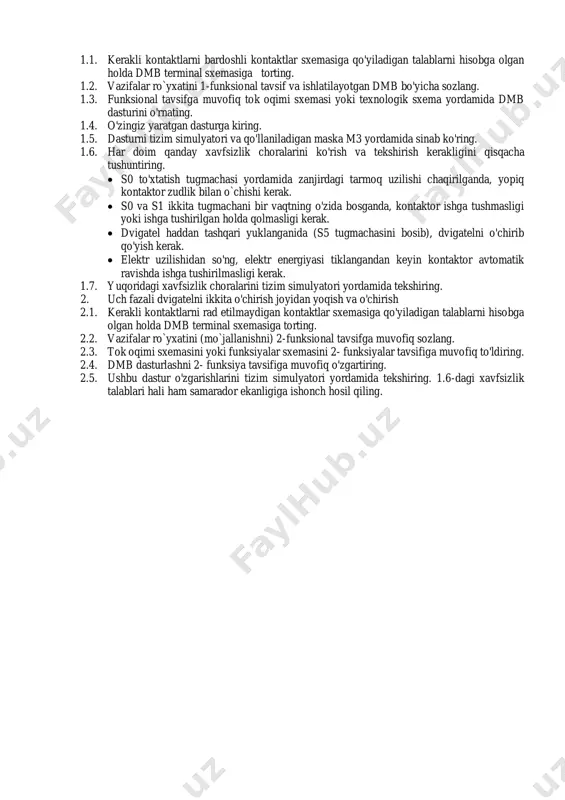

k.  dvigatel haddan tashqari yuklanganida (s5 tugmachasini bosib), dvigatelni o'chirib qo'yish kerak.  elektr uzilishidan so'ng, elektr energiyasi tiklangandan keyin kontaktor avtomatik ravishda ishga tushirilmasligi kerak. 1.7. yuqoridagi xavfsizlik choralarini tizim simulyatori yordamida tekshiring. 2. uch fazali dvigatelni ikkita o'chirish joyidan yoqish va o'chirish 2.1. kerakli kontaktlarni rad etilmaydigan kontaktlar sxemasiga qo'yiladigan talablarni hisobga olgan holda dmb terminal sxemasiga torting. 2.2. vazifalar ro`yxatini (mo`jallanishni) 2-funksional tavsifga muvofiq sozlang. 2.3. tok oqimi sxemasini yoki funksiyalar sxemasini 2- funksiyalar tavsifiga muvofiq to'ldiring. 2.4. dmb dasturlashni 2- funksiya tavsifiga muvofiq o'zgartiring. 2.5. ushbu dastur o'zgarishlarini tizim simulyatori yordamida tekshiring. 1.6-dagi xavfsizlik talablari hali ham samarador ekanligiga ishonch hosil qiling. 2-rasm 3-rasm o`zgaruvchilar jadvali o’zgaruvchilarning tavsifi kontakt / funksiya adabiyot manzili dmb manzili kirishlar -s0 stop нз e0.0 -s1 ishga tushirish но e0.1 -s2 foydalanilmaydi e0.2 -s3 stop нз e0.3 -s4 ishga tushirish но e0.4 -s5 dvigatel himoyasi нз e0.5 -s6 foydalanilmaydi e0.6 …

3 / 6

labarotoriya-8 m3 uch fazali dvigatelni yoqish va o`chirish - Page 3

4 / 6

labarotoriya-8 m3 uch fazali dvigatelni yoqish va o`chirish - Page 4

5 / 6

labarotoriya-8 m3 uch fazali dvigatelni yoqish va o`chirish - Page 5
