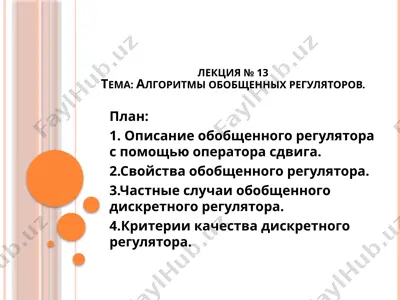

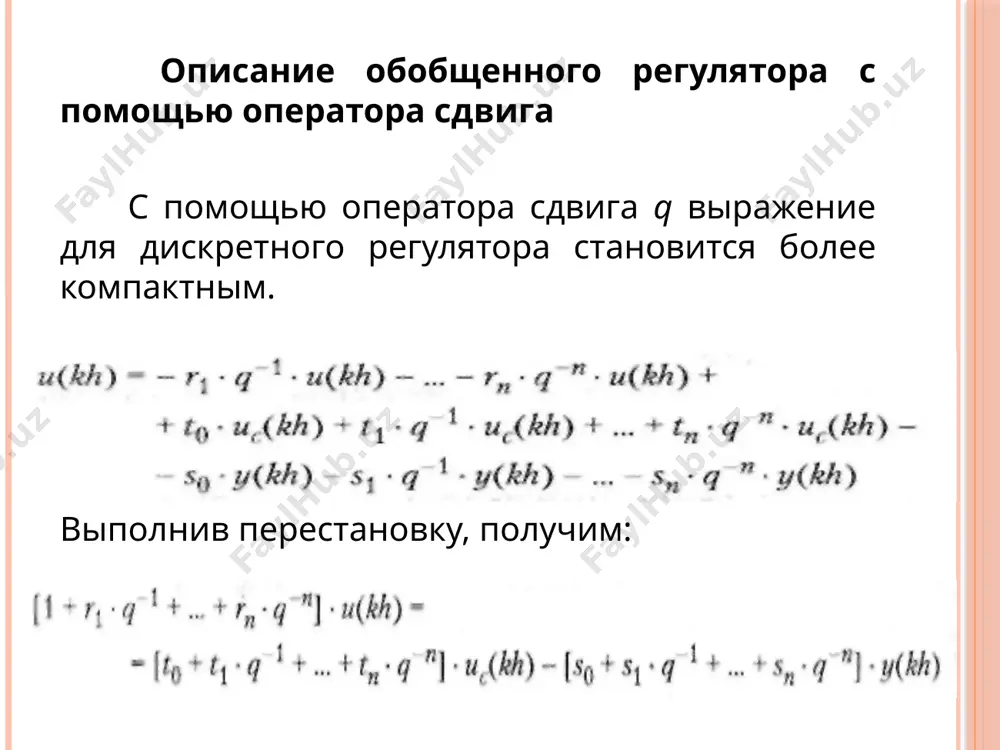

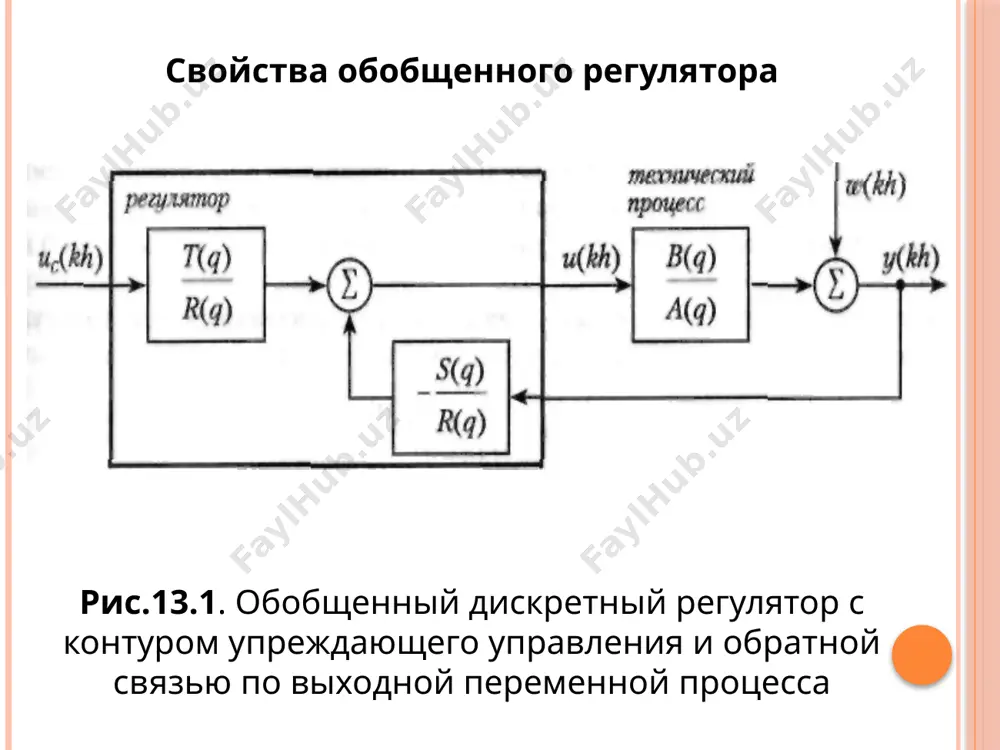

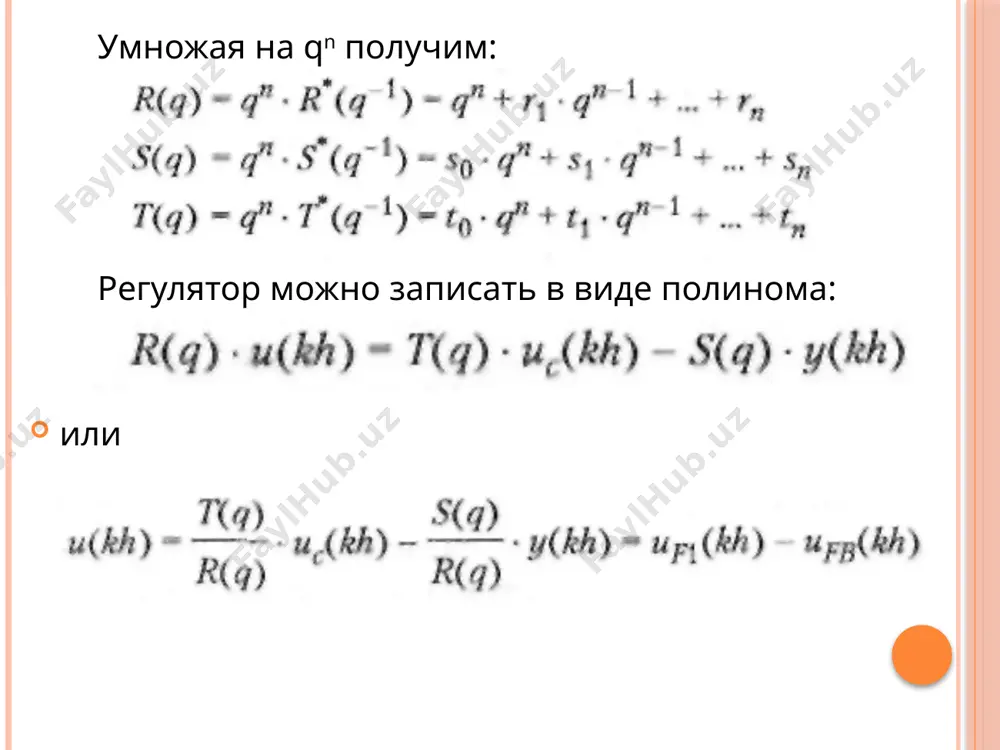

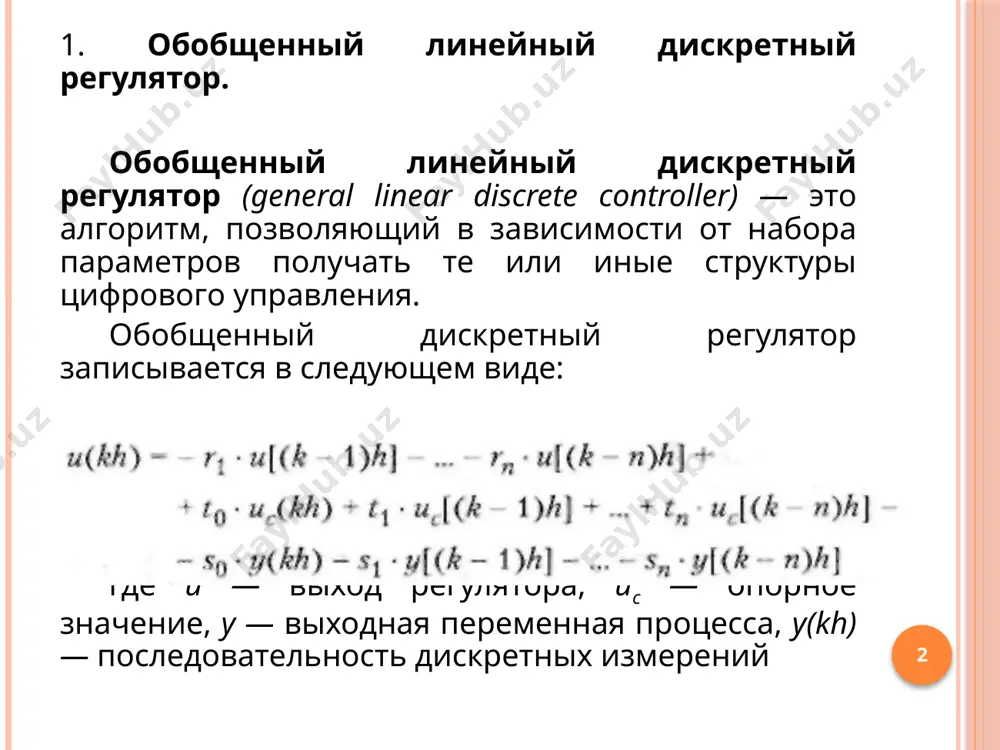

1-маъруза мавзу: масса алмашиниш жараёнлари лекция № 13 тема: алгоритмы обобщенных регуляторов. план: 1. описание обобщенного регулятора с помощью оператора сдвига. 2.свойства обобщенного регулятора. 3.частные случаи обобщенного дискретного регулятора. 4.критерии качества дискретного регулятора. 2 1. обобщенный линейный дискретный регулятор. обобщенный линейный дискретный регулятор (general linear discrete controller) — это алгоритм, позволяющий в зависимости от набора параметров получать те или иные структуры цифрового управления. обобщенный дискретный регулятор записывается в следующем виде: где и — выход регулятора, ис — опорное значение, у — выходная переменная процесса, y(kh) — последовательность дискретных измерений описание обобщенного регулятора с помощью оператора сдвига с помощью оператора сдвига q выражение для дискретного регулятора становится более компактным. выполнив перестановку, получим: умножая на qn получим: регулятор можно записать в виде полинома: или свойства обобщенного регулятора рис.13.1. обобщенный дискретный регулятор с контуром упреждающего управления и обратной связью по выходной переменной процесса процесс описывается дискретным передаточным оператором h(q) где отношение вход/выход для …

2 / 14

ки есть частный случай обобщенного дискретного регулятора. дискретный пид-регулятор уравнение пид-регулятора можно переписать в следующем виде: пи-регулятор критерии качества дискретного регулятора в обобщенном виде дискретный регулятор можно настроить так, чтобы он удовлетворял различным качественным и количественным критериям. "классический" критерий для управления измеренные значения выходных величин должны как можно меньше отличаться от опорных. этот критерий математически формулируется следующим образом: при n → . такой подход известен как критерий минимальной дисперсии (minimum variance criterion). показатель, вычисленный по той же формуле, но без деления на n, называется суммарным квадратичным отклонением (quadratic control area). в обоих случаях параметры регулятора настраиваются, чтобы минимизировать соответствующий показатель. ограничения на поведение регулятора можно учесть введением весового коэффициента ρ этот критерий называется квадратичной функцией стоимости jlg (quadratic cost function) и быстро возрастает при увеличении управляющего сигнала. закон управления, который минимизирует jlq называется линейным законом управления, минимизирующим квадратичное отклонение (linear quadratic control law); соответствующий регулятор можно описать в терминах обобщенного …

3 / 14

обобщенный линейный дискретный регулятор - Page 3

4 / 14

обобщенный линейный дискретный регулятор - Page 4

5 / 14

обобщенный линейный дискретный регулятор - Page 5

Хотите читать дальше?

Скачайте все 14 страниц бесплатно через Telegram.

Скачать полный файл

О "обобщенный линейный дискретный регулятор"

1-маъруза мавзу: масса алмашиниш жараёнлари лекция № 13 тема: алгоритмы обобщенных регуляторов. план: 1. описание обобщенного регулятора с помощью оператора сдвига. 2.свойства обобщенного регулятора. 3.частные случаи обобщенного дискретного регулятора. 4.критерии качества дискретного регулятора. 2 1. обобщенный линейный дискретный регулятор. обобщенный линейный дискретный регулятор (general linear discrete controller) — это алгоритм, позволяющий в зависимости от набора параметров получать те или иные структуры цифрового управления. обобщенный дискретный регулятор записывается в следующем виде: где и — выход регулятора, ис — опорное значение, у — выходная переменная процесса, y(kh) — последовательность дискретных измерений описание обобщенного регулятора с помощью оператора сдвига с помощь...
