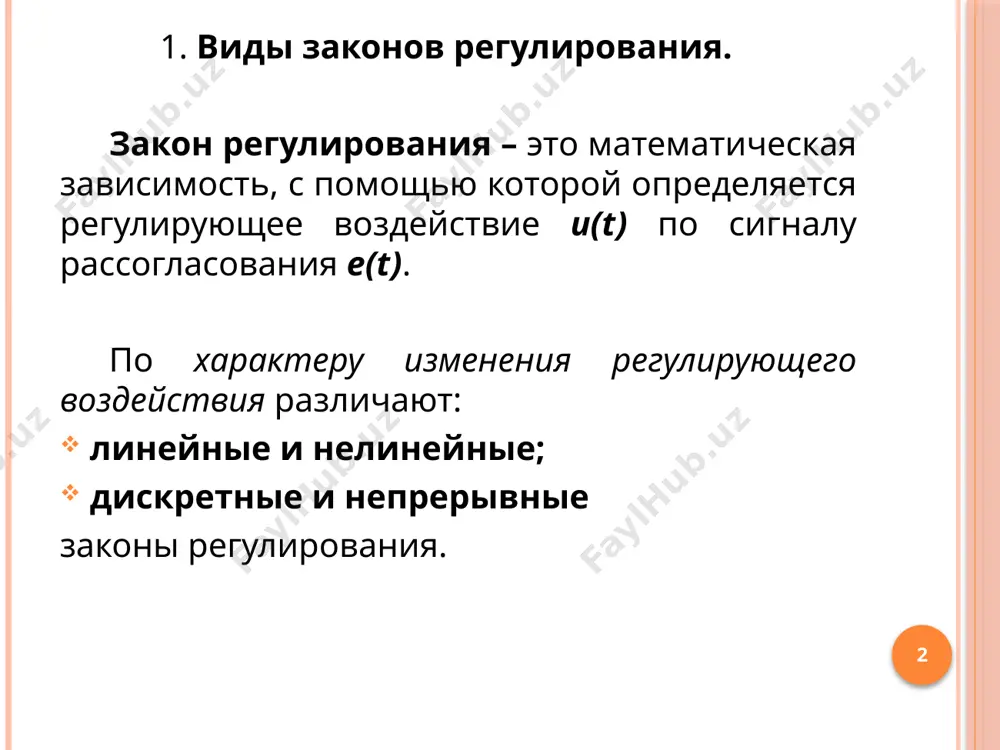

1-маъруза мавзу: масса алмашиниш жараёнлари лекция № 12 тема: дискретные п, пи, пид-законов регулирования. план: 1. виды законов регулирования. 2. уравнение цифрового п, пи, пид-регуляторов. 2 1. виды законов регулирования. закон регулирования – это математическая зависимость, с помощью которой определяется регулирующее воздействие u(t) по сигналу рассогласования e(t). по характеру изменения регулирующего воздействия различают: линейные и нелинейные; дискретные и непрерывные законы регулирования. в инженерной практике наибольшее применение имеют типовые линейные законы регулировании: пропорциональный (п), интегральный (и), пропорционально-интегральный (пи), пропорционально-интегрально-дифферен-циальный (пид). регуляторы, работающие по этим законам, называют: п-(пропорциональный или статический), и- (интегральный или астатический), пи-(пропорционально -интегральный или изодром-ный), пид-регуляторами (регулятор с предварением- пропорционально-интегрально-дифференциальный.) коэффициенты и постоянные времени, входящие в законы, называют параметрами настройки (уставками). характеристики законов регулировании п-регулятор по динамическим характеристикам является безинерционным звеном, коэффициент передачи которого кр численно равен перемещению ро при единичном отклонении регулируемой величины от заданного значения, т.е. u(t) = kp e(t) , а передаточная функция w(p) = kp, …

2 / 18

оров и обеспечивают устойчивое регулировании (без статической ошибки) большинства объектов. математическое выражение закона пи-регулирования: u(t) = ks[e(t) + (1/tu) ∫ e(t)dt] пид-регуляторы по динамическим свойствам воздействуют на объект пропорционально отклонению регулируемой величины, интегралу от этого отклонения и скорости изменения регулируемой величины. математическое выражение пид закона регулирования: u(t) = ks[e(t) + 1/tu ∫ e(t)dt + tn de(t)/dt] структурная схема pid регулятора уравнение цифрового пид-регулятора уравнение дискретного пид-регулятора можно записать в виде: где i- номер временного такта. для начала работы алгоритма выбирают обычно ud0=0, i0=0, e0=0 однако могут быть и другие начальные условия, в зависимости от конкретной задачи регулирования. отметим, что алгоритм, полученный путем простой замены операторов дифференцирования и интегрирования конечными разностями и конечными суммами: (здесь k - индекс суммирования отсчетов от начала процесса до текущего i-того временного такта) обладает плохой устойчивостью и низкой точностью, как это было показано выше. однако с ростом частоты дискретизации различие между приведенными двумя алгоритмами стирается структурная …

3 / 18

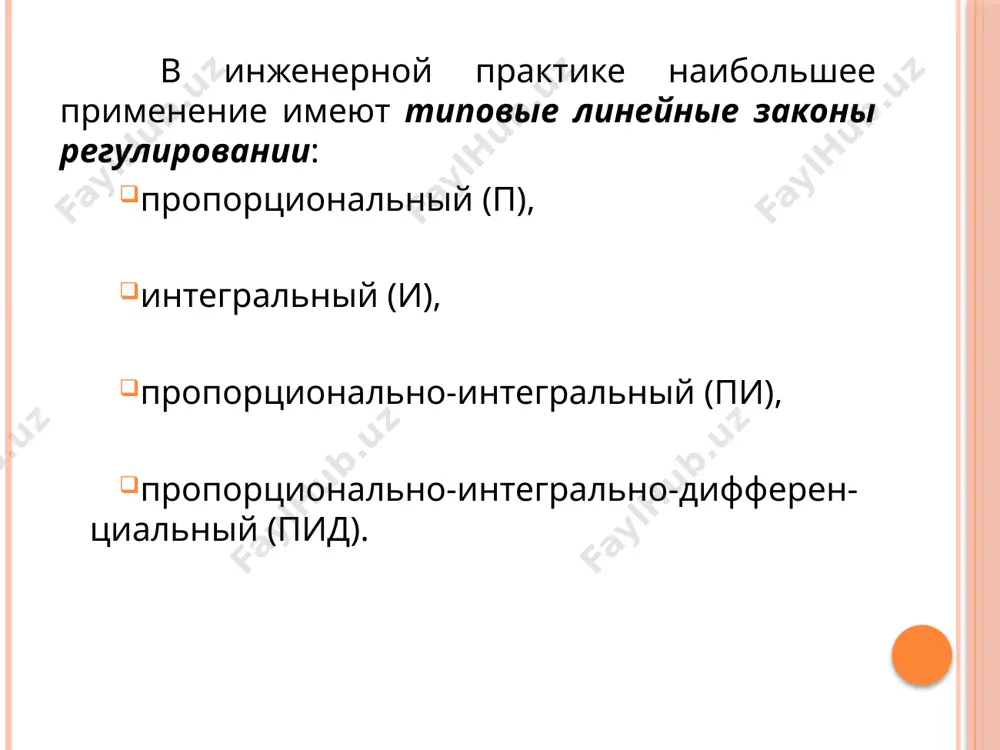

дискретные п, пи, пид-регуляторы - Page 3

4 / 18

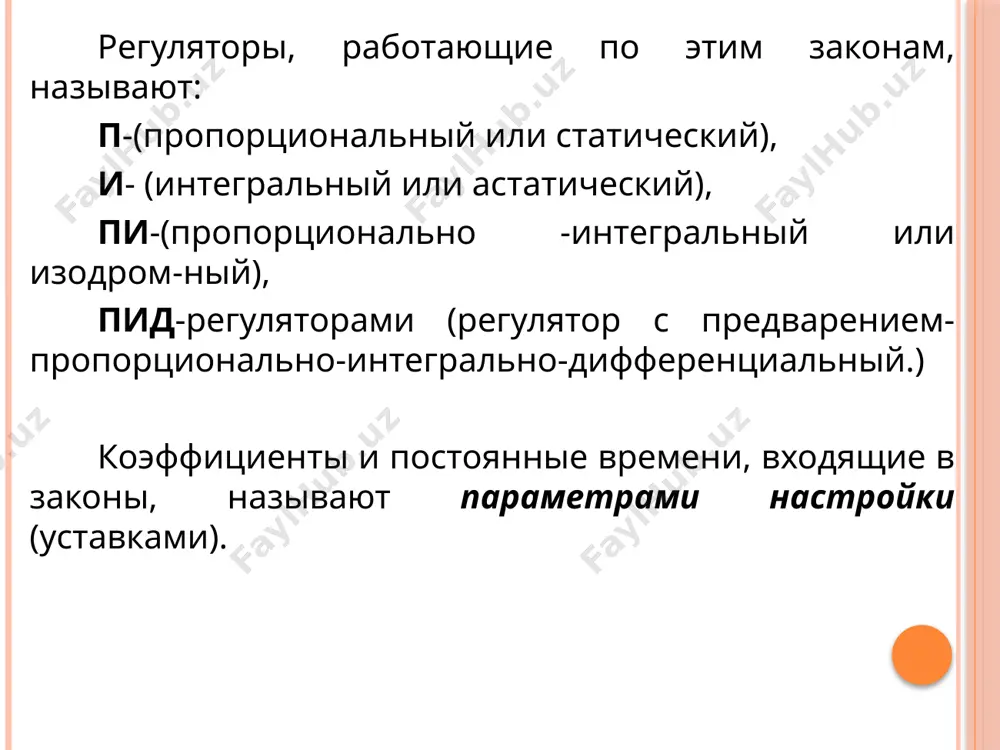

дискретные п, пи, пид-регуляторы - Page 4

5 / 18

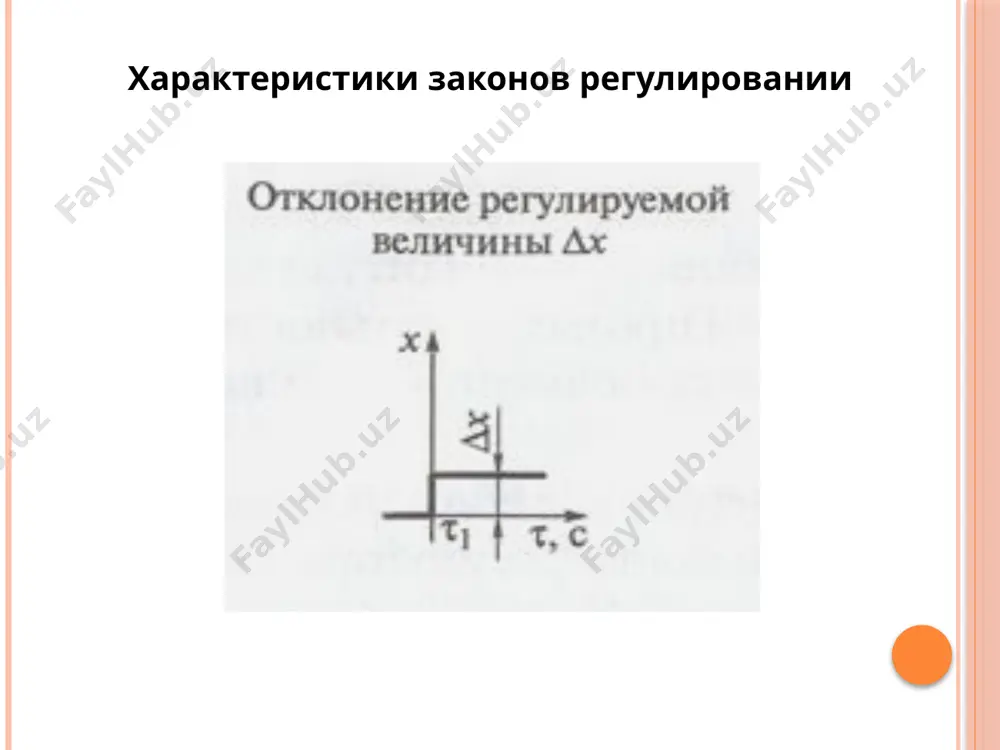

дискретные п, пи, пид-регуляторы - Page 5
