1 / 36

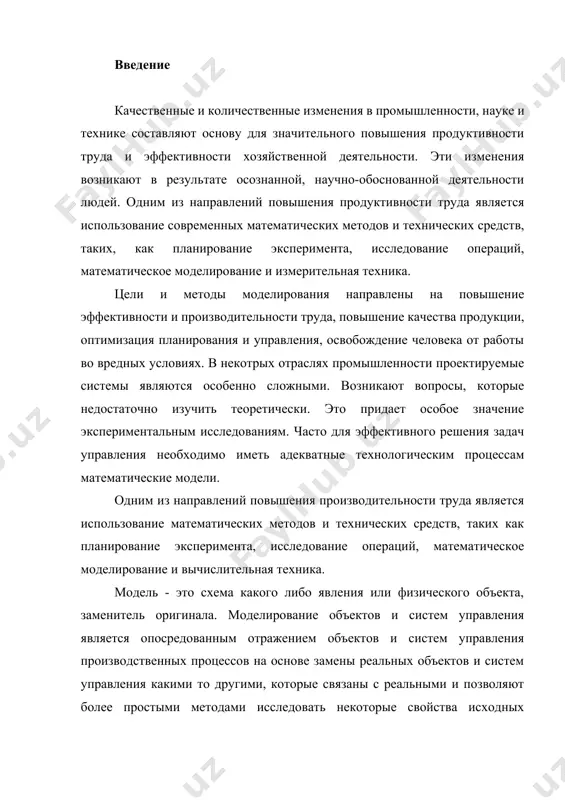

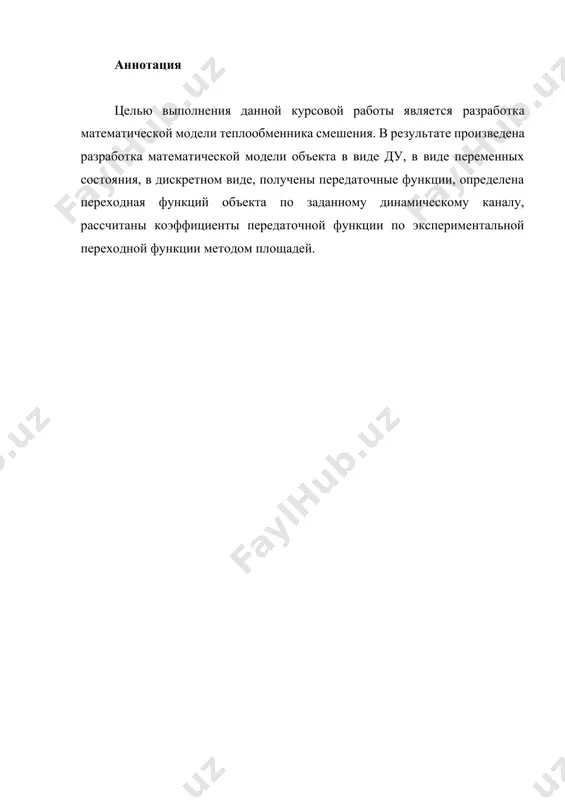

курсовая работа тема: разработка математической модели теплообменника смешения аннотация целью выполнения данной курсовой работы является разработка математической модели теплообменника смешения. в результате произведена разработка математической модели объекта в виде ду, в виде переменных состояния, в дискретном виде, получены передаточные функции, определена переходная функций объекта по заданному динамическому каналу, рассчитаны коэффициенты передаточной функции по экспериментальной переходной функции методом площадей. введение качественные и количественные изменения в промышленности, науке и технике составляют основу для значительного повышения продуктивности труда и эффективности хозяйственной деятельности. эти изменения возникают в результате осознанной, научно-обоснованной деятельности людей. одним из направлений повышения продуктивности труда является использование современных математических методов и технических средств, таких, как планирование эксперимента, исследование операций, математическое моделирование и измерительная техника. цели и методы моделирования направлены на повышение эффективности и производительности труда, повышение качества продукции, оптимизация планирования и управления, освобождение человека от работы во вредных условиях. в некотрых отраслях промышленности проектируемые системы являются особенно сложными. возникают вопросы, которые …

2 / 36

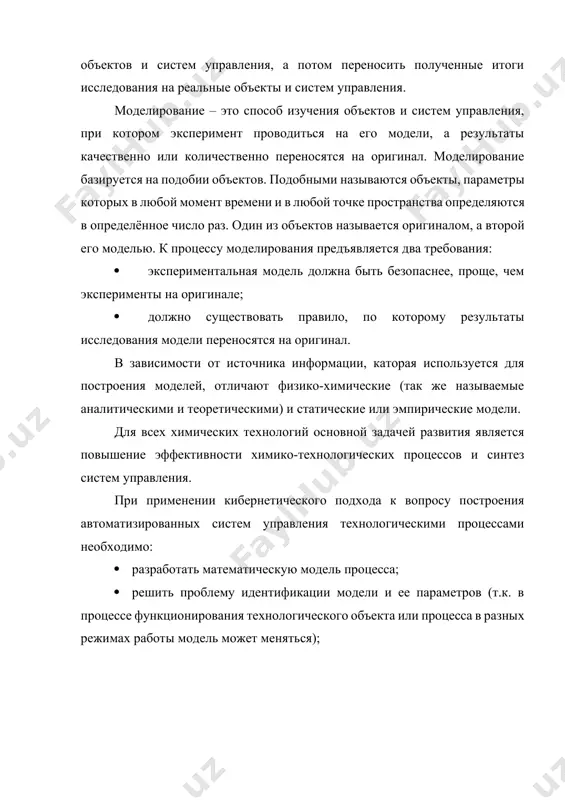

отражением объектов и систем управления производственных процессов на основе замены реальных объектов и систем управления какими то другими, которые связаны с реальными и позволяют более простыми методами исследовать некоторые свойства исходных объектов и систем управления, а потом переносить полученные итоги исследования на реальные объекты и систем управления. моделирование – это способ изучения объектов и систем управления, при котором эксперимент проводиться на его модели, а результаты качественно или количественно переносятся на оригинал. моделирование базируется на подобии объектов. подобными называются объекты, параметры которых в любой момент времени и в любой точке пространства определяются в определённое число раз. один из объектов называется оригиналом, а второй его моделью. к процессу моделирования предъявляется два требования: · экспериментальная модель должна быть безопаснее, проще, чем эксперименты на оригинале; · должно существовать правило, по которому результаты исследования модели переносятся на оригинал. в зависимости от источника информации, каторая используется для построения моделей, отличают физико-химические (так же называемые аналитическими и …

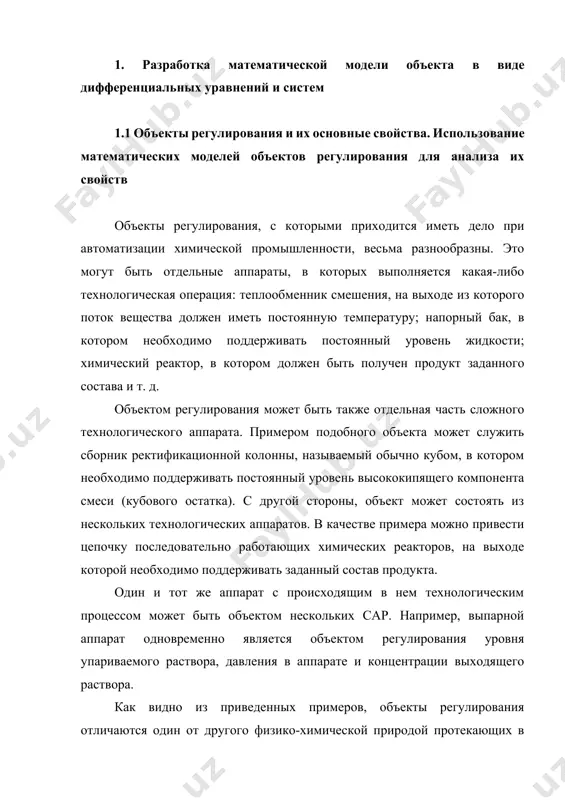

3 / 36

торыми приходится иметь дело при автоматизации химической промышленности, весьма разнообразны. это могут быть отдельные аппараты, в которых выполняется какая-либо технологическая операция: теплообменник смешения, на выходе из которого поток вещества должен иметь постоянную температуру; напорный бак, в котором необходимо поддерживать постоянный уровень жидкости; химический реактор, в котором должен быть получен продукт заданного состава и т. д. объектом регулирования может быть также отдельная часть сложного технологического аппарата. примером подобного объекта может служить сборник ректификационной колонны, называемый обычно кубом, в котором необходимо поддерживать постоянный уровень высококипящего компонента смеси (кубового остатка). с другой стороны, объект может состоять из нескольких технологических аппаратов. в качестве примера можно привести цепочку последовательно работающих химических реакторов, на выходе которой необходимо поддерживать заданный состав продукта. один и тот же аппарат с происходящим в нем технологическим процессом может быть объектом нескольких сар. например, выпарной аппарат одновременно является объектом регулирования уровня упариваемого раствора, давления в аппарате и концентрации выходящего раствора. как видно …

4 / 36

изучение свойств типовых объектов значительно упрощает анализ конкретных промышленных объектов регулирования благодаря использованию метода подобия. в этом случае задача анализа сводится в основном к определению типа исследуемого объекта, свойства которого отождествляются со свойствами соответствующего типового объекта. наиболее плодотворным методом описания свойств объектов регулирования (как и других элементов сар) является метод математического моделирования. его суть заключается в том, что объект формально рассматривается как преобразователь поступающих на его вход сигналов в выходной сигнал. математическая зависимость, связывающая выходной сигнал объекта с входным, называется математической моделью или характеристикой объекта регулирования. при математическом моделировании полностью абстрагируются от физической природы сигналов и самого процесса, происходящего в объекте. поэтому одинаковые уравнения могут описывать поведение теплообменника, напорного бака или химического реактора при условии, что, как объекты регулирования, они обладают одинаковыми характеристиками. переход от физического прототипа к математической модели дает ряд преимуществ. во-первых, анализировать свойства модели проще и быстрее, особенно при использовании современных средств вычислительной техники, чем экспериментально определять …

5 / 36

териальных или энергетических потоков. при этом возможны два принципиально различных режима работы: статический и динамический. в статическом (установившемся) режиме приток вещества или энергии в объект равен стоку, так что объект находится в состоянии равновесия. признаком статического режима работы является сохранение постоянного во времени значения выходного сигнала объекта (1.1) у многих промышленных объектов регулирования в статическом режиме каждому значению сигнала на входе соответствует определенное значение выходного сигнала (1.2) такие объекты называются статическими, а приведенная выше зависимость, которая связывает значения выходного и параметров объекта в установившемся режиме, называется их статической характеристикой. простейшем примером статического объекта регулирования может служить напорной бак (рис. 1.1). математический модель теплообменник смешение рис 1.1. напорный бак как объект регулирования уровня (где 1-входная труба,2-клапан,3-сливная труба) жидкость поступает в него по трубе 1 через клапан 2 и свободно вытекает по сливной трубе 3. входным сигналом для этого объекта, очевидно, является изменение расхода qвх жидкости через клапан 2, а выходным — …
