1 / 24

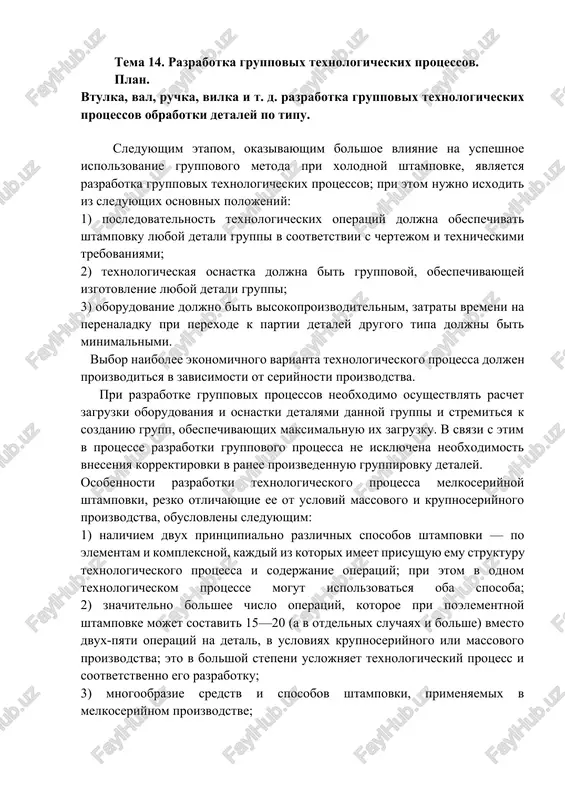

tema 14. razrabotka gruppovix texnologicheskix protsessov. plan. vtulka, val, ruchka, vilka i t. d. razrabotka gruppovix texnologicheskix protsessov obrabotki detaley po tipu. sleduyushim etapom, okazivayushim bolshoe vliyanie na uspeshnoe ispolzovanie gruppovogo metoda pri xolodnoy shtampovke, yavlyaetsya razrabotka gruppovix texnologicheskix protsessov; pri etom nujno isxodit iz sleduyushix osnovnix polojeniy: 1) posledovatelnost texnologicheskix operatsiy doljna obespechivat shtampovku lyuboy detali gruppi v sootvetstvii s chertejom i texnicheskimi trebovaniyami; 2) texnologicheskaya osnastka doljna bit gruppovoy, obespechivayushey izgotovlenie lyuboy detali gruppi; 3) oborudovanie doljno bit visokoproizvoditelnim, zatrati vremeni na perenaladku pri perexode k partii detaley drugogo tipa doljni bit minimalnimi. vibor naibolee ekonomichnogo varianta texnologicheskogo protsessa doljen proizvoditsya v zavisimosti ot seriynosti proizvodstva. pri razrabotke gruppovix protsessov neobxodimo osushestvlyat raschet zagruzki oborudovaniya i osnastki detalyami dannoy gruppi i stremitsya k sozdaniyu grupp, obespechivayushix maksimalnuyu ix zagruzku. v svyazi s etim v protsesse razrabotki gruppovogo protsessa ne isklyuchena neobxodimost vneseniya korrektirovki v ranee proizvedennuyu gruppirovku detaley. …

2 / 24

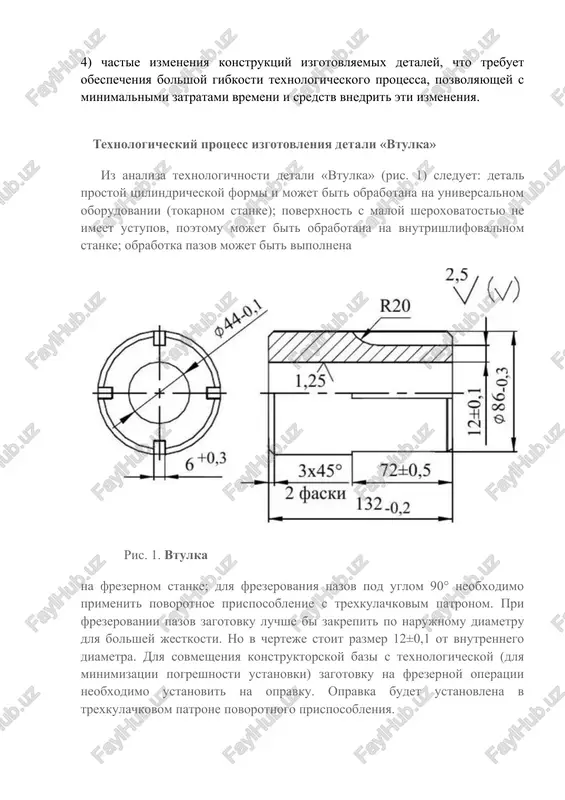

oy stepeni uslojnyaet texnologicheskiy protsess i sootvetstvenno ego razrabotku; 3) mnogoobrazie sredstv i sposobov shtampovki, primenyaemix v melkoseriynom proizvodstve; 4) chastie izmeneniya konstruktsiy izgotovlyaemix detaley, chto trebuet obespecheniya bolshoy gibkosti texnologicheskogo protsessa, pozvolyayushey s minimalnimi zatratami vremeni i sredstv vnedrit eti izmeneniya. texnologicheskiy protsess izgotovleniya detali «vtulka» iz analiza texnologichnosti detali «vtulka» (ris. 1) sleduet: detal prostoy tsilindricheskoy formi i mojet bit obrabotana na universalnom oborudovanii (tokarnom stanke); poverxnost s maloy sheroxovatostyu ne imeet ustupov, poetomu mojet bit obrabotana na vnutrishlifovalnom stanke; obrabotka pazov mojet bit vipolnena ris. 1. vtulka na frezernom stanke; dlya frezerovaniya pazov pod uglom 90° neobxodimo primenit povorotnoe prisposoblenie s trexkulachkovim patronom. pri frezerovanii pazov zagotovku luchshe bi zakrepit po narujnomu diametru dlya bolshey jestkosti. no v cherteje stoit razmer 12±0,1 ot vnutrennego diametra. dlya sovmesheniya konstruktorskoy bazi s texnologicheskoy (dlya minimizatsii pogreshnosti ustanovki) zagotovku na frezernoy operatsii neobxodimo ustanovit na opravku. opravka budet ustanovlena v …

3 / 24

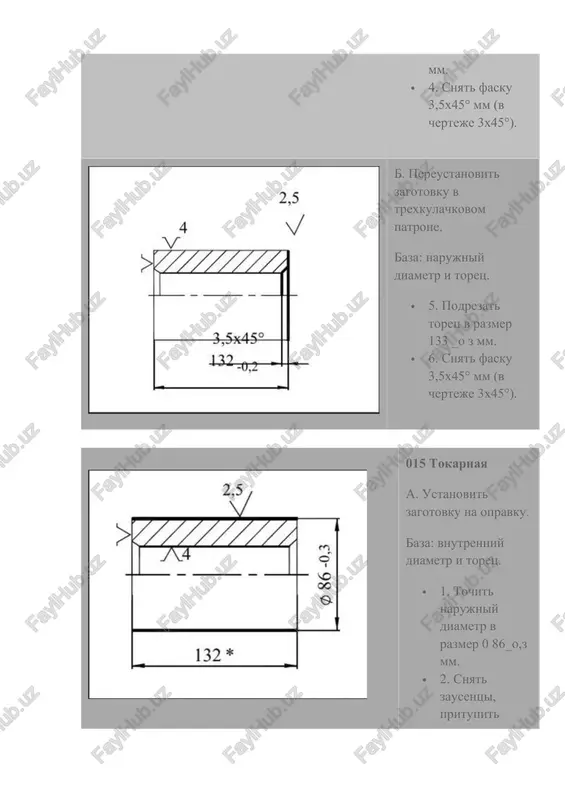

t fasku 3,5x45° mm (v cherteje 3x45°). 015 tokarnaya a. ustanovit zagotovku na opravku. baza: vnutrenniy diametr i torets. · 1. tochit narujniy diametr v razmer 0 86_o,z mm. · 2. snyat zausentsi, pritupit ostrie kromki. 020 vnutrishlifovalnaya a. ustanovit zagotovku v trexkulachkoviy patron. baza: narujniy diametr i torets. 1. shlifovat vnutrenniy dia- „ . . +0,1 metr v razmer 044 mm. 025 frezernaya a. ustanovit zagotovku v shpindele povorotnogo prisposobleniya na opravke. baza: vnutrenniy diametr i torets. 1. frezerovat 4 shlitsa v razmeri po cherteju. · 030 slesarnaya · 1. snyat zausentsi, pritupit ostrie kromki. · 035 promivochnaya · 1. promit detali po tipovomu texprotsessu. · 040 konservatsiya · 1.konservirovat detali po tipovomu texprotsessu. texnologicheskiy protsess obrabotki “vala” na ris. 1. predstavlen chertej vibrannogo v kachestve detali-predstavitelya stupenchatogo vala, imeyushego sleduyushie poverxnosti: · — tsilindricheskie i konicheskuyu narujnie poverxnosti, v tom chisle tochnie 045js6 s pravogo i 05ojs6 s …

4 / 24

chniy 35.4 prorezat kanavku ii toje 35.5 prorezat kanavku iii to je 35.6 tochit sheyku 048h1o v razmer. tochit sheyku 05ojs6 v razmer rezets uporno-proxodnoy praviy nomer operatsii i perexoda naimenovanie operatsii soderjanie perexoda oborudovanie rejushiy instrument 35.7 tochit narujniy diametr m40 v razmer. tochit konus 055 — 065 rezets uporno-pro- xodnoy leviy 35.8 tochit sheyku 045js6 v razmer rezets uporno-proxodnoy praviy 35.9 narezat rezbu m40-7g rezets rezbovoy 35.10 pritupit kraynie vitki rezbi rezets kanavochniy 40 shlitse-shlifovalnaya 40.1 ustanovit zagotovku v tsentre, levim kontsom v storonu zadney babki shlitse-shlifovalniy stanok mod. zsm 810 40.2 shlifovat shlitsi r/-8x42h7x48x9 v razmer 2 kruga 150x10x32 naznachenie i konstruktsiya obrabativaemoy detali detal «vilka» otnositsya k detalyam klassa richagov. ona predstavlyaet soboy korpus s tsentralnim pazom pryamougolnogo secheniya parallelno obshey tsentralnoy osi, so skvoznim otverstiem perpendikulyarnim tsentralnoy osi vrasheniya, a takje s dvumya skvoznimi gladkimi i odnim rezbovim otverstiyami dlya krepleniya. obshiy vid detali s …

5 / 24

2. dlya fiksatsii osi v otverstii diametrom ø18h9 i udobstva sborki na diametre ø92h14 vipolneni dve liski razmerom 74h12 s sheroxovatostyu ra 6,3. dve liski razmerom 125h14 na diametre ø170h14 vipolneni dlya umensheniya vesa detali. vilka ustanavlivaetsya v korpus sopryagaemoy detali i krepitsya nepodvijno. rassmotrennie elementi detali pozvolyayut viyasnit osnovnie i vspomogatelnie konstruktorskie bazi, ispolnitelnie poverxnosti. v nashem sluchae osnovnoy konstruktorskoy bazoy yavlyayutsya poverxnosti: diametr ø104h10 i torets vilki poverxnost «a», ot kotoroy zadani razmeri. k vspomogatelnim poverxnostyam otnosyatsya dva otverstiya diametrom ø18h9 i dva otverstiya diametrom ø17h10, rezbovoe otverstie m8. k ispolnitelnim poverxnostyam otnositsya pryamougolniy paz shirinoy 40h12. ostalnie poverxnosti budut svobodnimi. material detali — stal 45 gost 1050-88. eta stal uglerodistaya, konstruktsionnaya, kachestvennaya. iz etoy stali izgotavlivayutsya samie raznoobraznie detali razlichnix klassov. tak kak v etoy stali 0,45% ugleroda, to v osnovnom ona ispolzuetsya dlya izgotovleniya detaley s posleduyushey termicheskoy zakalkoy dlya uvelicheniya tverdosti. ximicheskiy sostav stali 45 …
