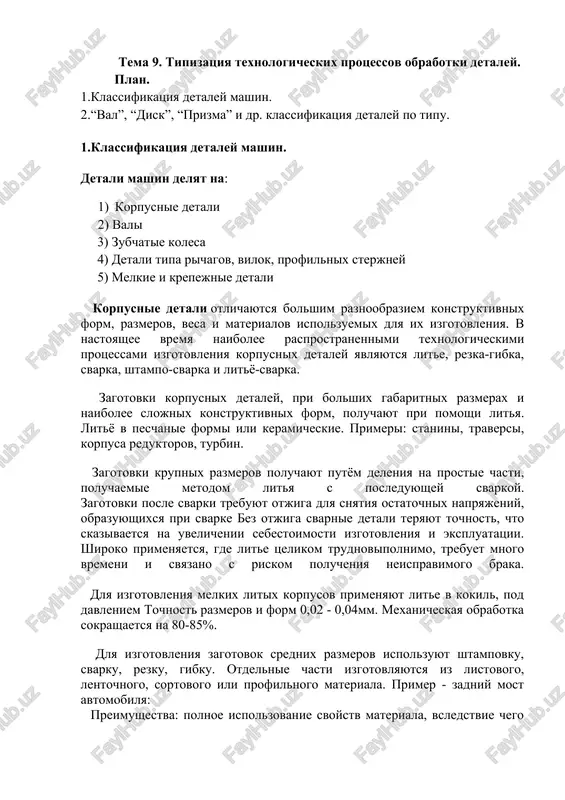

tema 9. tipizatsiya texnologicheskix protsessov obrabotki detaley. plan. 1.klassifikatsiya detaley mashin. 2.“val”, “disk”, “prizma” i dr. klassifikatsiya detaley po tipu. 1.klassifikatsiya detaley mashin. detali mashin delyat na: 1) korpusnie detali 2) vali 3) zubchatie kolesa 4) detali tipa richagov, vilok, profilnix sterjney 5) melkie i krepejnie detali korpusnie detali otlichayutsya bolshim raznoobraziem konstruktivnix form, razmerov, vesa i materialov ispolzuemix dlya ix izgotovleniya. v nastoyashee vremya naibolee rasprostranennimi texnologicheskimi protsessami izgotovleniya korpusnix detaley yavlyayutsya lite, rezka-gibka, svarka, shtampo-svarka i lityo-svarka. zagotovki korpusnix detaley, pri bolshix gabaritnix razmerax i naibolee slojnix konstruktivnix form, poluchayut pri pomoshi litya. lityo v peschanie formi ili keramicheskie. primeri: stanini, traversi, korpusa reduktorov, turbin. zagotovki krupnix razmerov poluchayut putyom deleniya na prostie chasti, poluchaemie metodom litya s posleduyushey svarkoy. zagotovki posle svarki trebuyut otjiga dlya snyatiya ostatochnix napryajeniy, obrazuyushixsya pri svarke bez otjiga svarnie detali teryayut tochnost, chto skazivaetsya na uvelichenii sebestoimosti izgotovleniya i ekspluatatsii. shiroko primenyaetsya, …

2 / 5

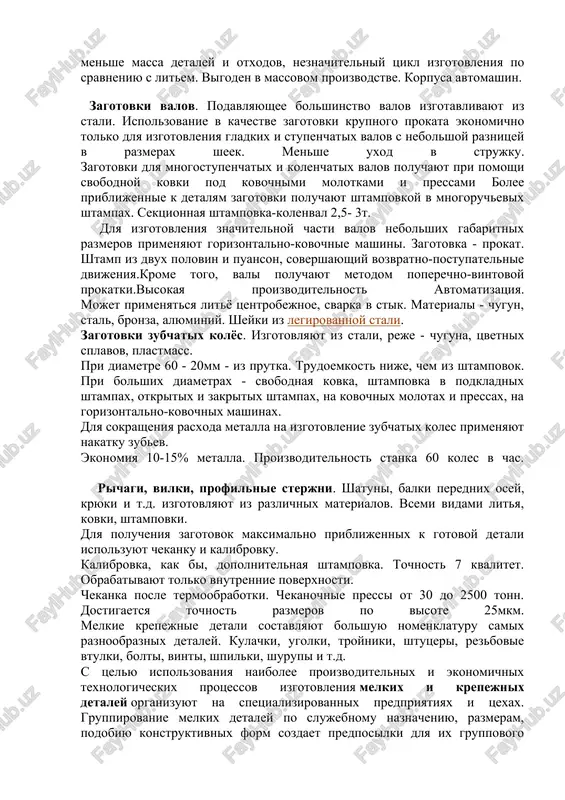

gotovki valov. podavlyayushee bolshinstvo valov izgotavlivayut iz stali. ispolzovanie v kachestve zagotovki krupnogo prokata ekonomichno tolko dlya izgotovleniya gladkix i stupenchatix valov s nebolshoy raznitsey v razmerax sheek. menshe uxod v strujku. zagotovki dlya mnogostupenchatix i kolenchatix valov poluchayut pri pomoshi svobodnoy kovki pod kovochnimi molotkami i pressami bolee priblijennie k detalyam zagotovki poluchayut shtampovkoy v mnogoruchevix shtampax. sektsionnaya shtampovka-kolenval 2,5- 3t. dlya izgotovleniya znachitelnoy chasti valov nebolshix gabaritnix razmerov primenyayut gorizontalno-kovochnie mashini. zagotovka - prokat. shtamp iz dvux polovin i puanson, sovershayushiy vozvratno-postupatelnie dvijeniya.krome togo, vali poluchayut metodom poperechno-vintovoy prokatki.visokaya proizvoditelnost avtomatizatsiya. mojet primenyatsya lityo tsentrobejnoe, svarka v stik. materiali - chugun, stal, bronza, alyuminiy. sheyki iz legirovannoy stali. zagotovki zubchatix kolyos. izgotovlyayut iz stali, reje - chuguna, tsvetnix splavov, plastmass. pri diametre 60 - 20mm - iz prutka. trudoemkost nije, chem iz shtampovok. pri bolshix diametrax - svobodnaya kovka, shtampovka v podkladnix shtampax, otkritix i zakritix shtampax, na …

3 / 5

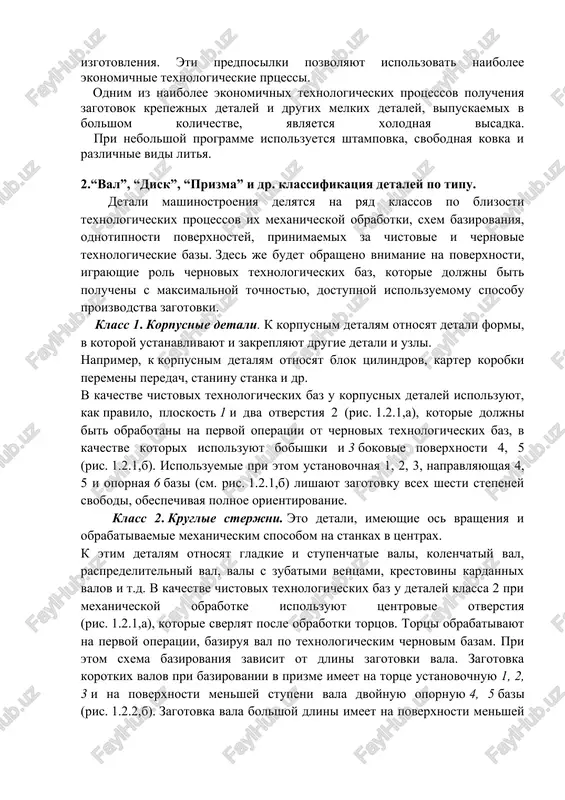

yayut bolshuyu nomenklaturu samix raznoobraznix detaley. kulachki, ugolki, troyniki, shtutseri, rezbovie vtulki, bolti, vinti, shpilki, shurupi i t.d. s tselyu ispolzovaniya naibolee proizvoditelnix i ekonomichnix texnologicheskix protsessov izgotovleniya melkix i krepejnix detaley organizuyut na spetsializirovannix predpriyatiyax i tsexax. gruppirovanie melkix detaley po slujebnomu naznacheniyu, razmeram, podobiyu konstruktivnix form sozdaet predposilki dlya ix gruppovogo izgotovleniya. eti predposilki pozvolyayut ispolzovat naibolee ekonomichnie texnologicheskie prtsessi. odnim iz naibolee ekonomichnix texnologicheskix protsessov polucheniya zagotovok krepejnix detaley i drugix melkix detaley, vipuskaemix v bolshom kolichestve, yavlyaetsya xolodnaya visadka. pri nebolshoy programme ispolzuetsya shtampovka, svobodnaya kovka i razlichnie vidi litya. 2.“val”, “disk”, “prizma” i dr. klassifikatsiya detaley po tipu. detali mashinostroeniya delyatsya na ryad klassov po blizosti texnologicheskix protsessov ix mexanicheskoy obrabotki, sxem bazirovaniya, odnotipnosti poverxnostey, prinimaemix za chistovie i chernovie texnologicheskie bazi. zdes je budet obrasheno vnimanie na poverxnosti, igrayushie rol chernovix texnologicheskix baz, kotorie doljni bit polucheni s maksimalnoy tochnostyu, dostupnoy ispolzuemomu sposobu proizvodstva …

4 / 5

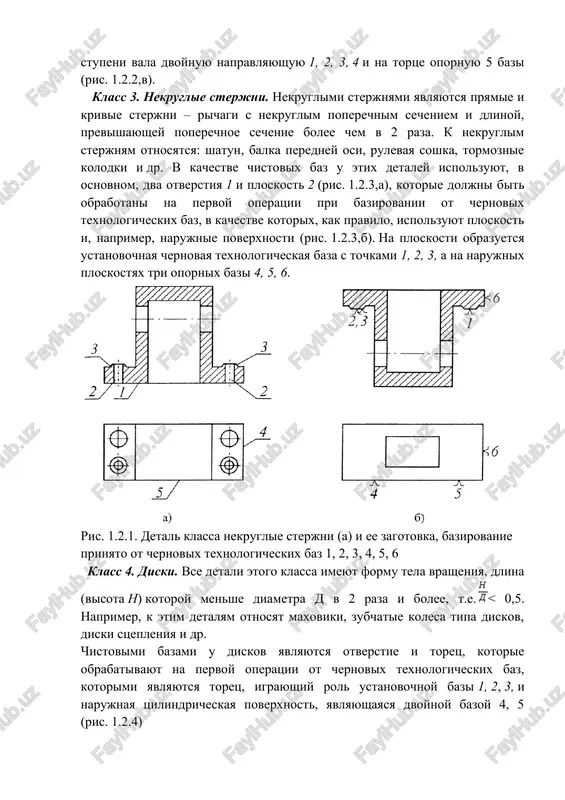

1.2.1,b) lishayut zagotovku vsex shesti stepeney svobodi, obespechivaya polnoe orientirovanie. klass 2. kruglie sterjni. eto detali, imeyushie os vrasheniya i obrabativaemie mexanicheskim sposobom na stankax v tsentrax. k etim detalyam otnosyat gladkie i stupenchatie vali, kolenchatiy val, raspredelitelniy val, vali s zubatimi ventsami, krestovini kardannix valov i t.d. v kachestve chistovix texnologicheskix baz u detaley klassa 2 pri mexanicheskoy obrabotke ispolzuyut tsentrovie otverstiya (ris. 1.2.1,a), kotorie sverlyat posle obrabotki tortsov. tortsi obrabativayut na pervoy operatsii, baziruya val po texnologicheskim chernovim bazam. pri etom sxema bazirovaniya zavisit ot dlini zagotovki vala. zagotovka korotkix valov pri bazirovanii v prizme imeet na tortse ustanovochnuyu 1, 2, 3 i na poverxnosti menshey stupeni vala dvoynuyu opornuyu 4, 5 bazi (ris. 1.2.2,b). zagotovka vala bolshoy dlini imeet na poverxnosti menshey stupeni vala dvoynuyu napravlyayushuyu 1, 2, 3, 4 i na tortse opornuyu 5 bazi (ris. 1.2.2,v). klass 3. nekruglie sterjni. nekruglimi sterjnyami yavlyayutsya pryamie i …

5 / 5

dlina (visota n) kotoroy menshe diametra d v 2 raza i bolee, t.e.< 0,5. naprimer, k etim detalyam otnosyat maxoviki, zubchatie kolesa tipa diskov, diski stsepleniya i dr. chistovimi bazami u diskov yavlyayutsya otverstie i torets, kotorie obrabativayut na pervoy operatsii ot chernovix texnologicheskix baz, kotorimi yavlyayutsya torets, igrayushiy rol ustanovochnoy bazi 1, 2, 3, i narujnaya tsilindricheskaya poverxnost, yavlyayushayasya dvoynoy bazoy 4, 5 (ris. 1.2.4) ris. 1.2.2. bazirovanie ot chernovix texnologicheskix baz zagotovki diska klass 5. polie tsilindri. konstruktivnoy osobennostyu detaley, otnosyashixsya k tsilindram, yavlyaetsya kontsentrichnoe raspolojenie vnutrenney i narujnoy tsilindricheskix poverxnostey, pri etom < 0,5. ris. 1.2.3. bazirovanie ot chernovix texnologicheskix baz zagotovki pologo tsilindra +k polim tsilindram otnosyat gilzu tsilindrov, napravlyayushie vtulki klapanov, porshnevie paltsi, stupitsu kolesa, tormoznoy baraban, porshen dvigatelya i dr. chistovimi texnologicheskimi, bazami pri obrabotke polix tsilindrov yavlyayutsya vnutrennyaya tsilindricheskaya poverxnost i torets, kotorie obrabativayut na pervoy operatsii texnologicheskogo protsessa ot chernovix texnologicheskix baz. …
