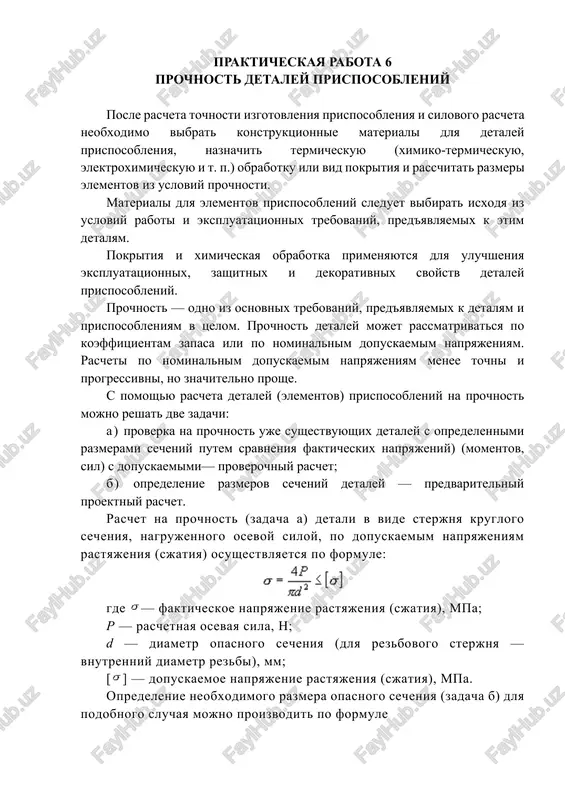

prakticheskaya rabota 6 prochnost detaley prisposobleniy posle rascheta tochnosti izgotovleniya prisposobleniya i silovogo rascheta neobxodimo vibrat konstruktsionnie materiali dlya detaley prisposobleniya, naznachit termicheskuyu (ximiko-termicheskuyu, elektroximicheskuyu i t. p.) obrabotku ili vid pokritiya i rasschitat razmeri elementov iz usloviy prochnosti. materiali dlya elementov prisposobleniy sleduet vibirat isxodya iz usloviy raboti i ekspluatatsionnix trebovaniy, pred'yavlyaemix k etim detalyam. pokritiya i ximicheskaya obrabotka primenyayutsya dlya uluchsheniya ekspluatatsionnix, zashitnix i dekorativnix svoystv detaley prisposobleniy. prochnost — odno iz osnovnix trebovaniy, pred'yavlyaemix k detalyam i prisposobleniyam v tselom. prochnost detaley mojet rassmatrivatsya po koeffitsientam zapasa ili po nominalnim dopuskaemim napryajeniyam. rascheti po nominalnim dopuskaemim napryajeniyam menee tochni i progressivni, no znachitelno proshe. s pomoshyu rascheta detaley (elementov) prisposobleniy na prochnost mojno reshat dve zadachi: a) proverka na prochnost uje sushestvuyushix detaley s opredelennimi razmerami secheniy putem sravneniya fakticheskix napryajeniy) (momentov, sil) s dopuskaemimi— proverochniy raschet; b) opredelenie razmerov secheniy detaley — predvaritelniy proektniy raschet. raschet …

2 / 8

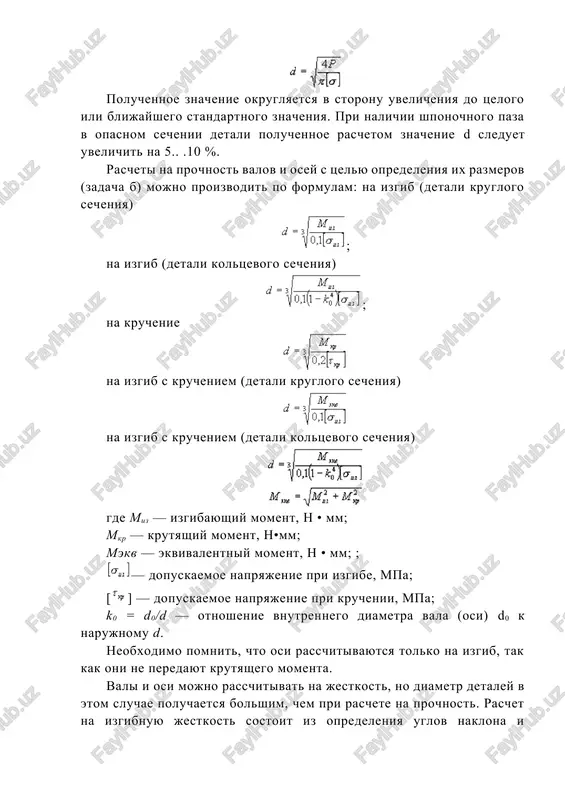

za v opasnom sechenii detali poluchennoe raschetom znachenie d sleduet uvelichit na 5.. .10 %. rascheti na prochnost valov i osey s tselyu opredeleniya ix razmerov (zadacha b) mojno proizvodit po formulam: na izgib (detali kruglogo secheniya) ; na izgib (detali koltsevogo secheniya) ; na kruchenie na izgib s krucheniem (detali kruglogo secheniya) na izgib s krucheniem (detali koltsevogo secheniya) gde miz — izgibayushiy moment, n • mm; mkr — krutyashiy moment, n•mm; mekv — ekvivalentniy moment, n • mm; ; — dopuskaemoe napryajenie pri izgibe, mpa; [] — dopuskaemoe napryajenie pri kruchenii, mpa; k0 = d0/d — otnoshenie vnutrennego diametra vala (osi) d0 k narujnomu d. neobxodimo pomnit, chto osi rasschitivayutsya tolko na izgib, tak kak oni ne peredayut krutyashego momenta. vali i osi mojno rasschitivat na jestkost, no diametr detaley v etom sluchae poluchaetsya bolshim, chem pri raschete na prochnost. raschet na izgibnuyu jestkost sostoit iz opredeleniya uglov …

3 / 8

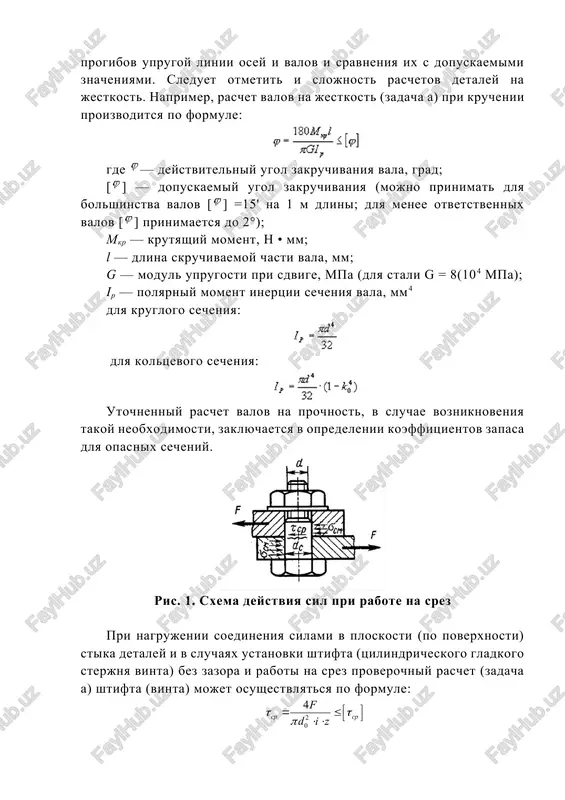

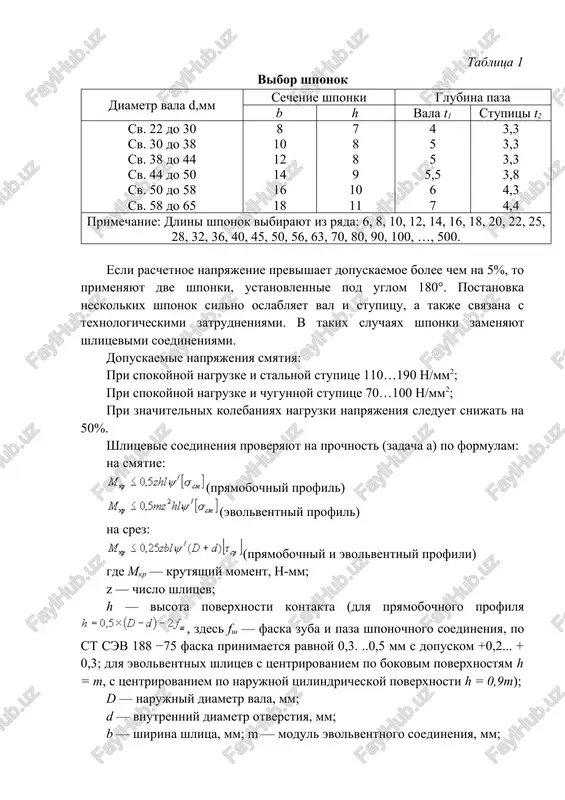

sterjnya vinta) bez zazora i raboti na srez proverochniy raschet (zadacha a) shtifta (vinta) mojet osushestvlyatsya po formule: gde f - srezayushaya sila, n; d0 - diametr shtifta (sterjnya vinta), mm; i - chislo stikov (chislo ploskostey sreza) v soedinenii; z – chislo boltov [τsr] dopuskaemoe napryajenie sreza, mpa. koeffitsient zapasa prochnosti mojno opredelit po formule: raschet na prochnost shponochnix i shlitsevix soedineniy zaklyuchaetsya v sravnenii fakticheski peredavaemogo krutyashego momenta s dopuskaemim momentom iz usloviy prochnosti shponok (shlits). razmeri secheniy shponki (shirinu b i visotu h), glubinu paza t1 vibirayut v zavisimosti ot diametra vala d. dlinu shponki konstruktivno prinimayut na 5…10 mm menshe dlini stupitsi, soglasovivaya so standartom, i proveryayut na smyatie: ris. 2. sxema deystvuyushix na shponku sil ft - okrujnaya sila, peredavaemaya shponkoy, n; m – peredavaemiy krutyashiy moment, n·mm; asm – ploshad smyatiya, mm2; lp – rabochaya dlina shponki tablitsa 1 vibor shponok diametr vala d,mm …

4 / 8

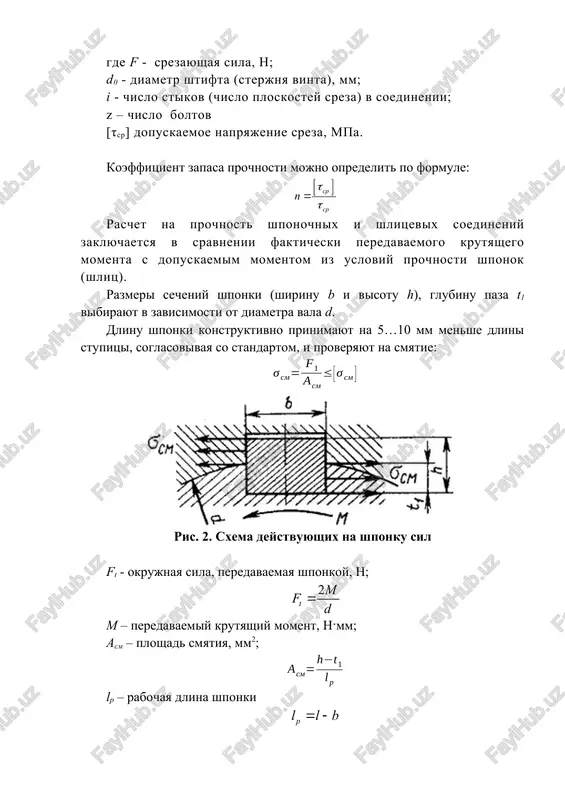

(pryamobochniy profil) (evolventniy profil) na srez: (pryamobochniy i evolventniy profili) gde mkr — krutyashiy moment, n-mm; z — chislo shlitsev; h — visota poverxnosti kontakta (dlya pryamobochnogo profilya , zdes fsh — faska zuba i paza shponochnogo soedineniya, po st sev 188 −75 faska prinimaetsya ravnoy 0,3. ..0,5 mm s dopuskom +0,2... + 0,3; dlya evolventnix shlitsev s tsentrirovaniem po bokovim poverxnostyam h = m, s tsentrirovaniem po narujnoy tsilindricheskoy poverxnosti h = 0,9m); d — narujniy diametr vala, mm; d — vnutrenniy diametr otverstiya, mm; b — shirina shlitsa, mm; m — modul evolventnogo soedineniya, mm; — koeffitsient, uchitivayushiy neravnomernost raspredeleniya nagruzki po shlitsam (prinimaetsya ravnim 0,..0,8). primer: rasschitat na prochnost opasnoe zveno prisposobleniya na ris. 3. iz rassmotreniya dannogo prisposobleniya mojno priyti k vivodu, chto odnoy iz naibolee nagrujennix detaley yavlyaetsya os 6 stoyki 9. ona vosprinimaet povishennie nagruzki, svyazannie s zajimom obrabativaemix zagotovok. napravlenie deystviya sozdavaemoy pnevmokameroy …

5 / 8

kakoy formule provoditsya raschet na prochnost detaley kruglogo secheniya nagrujennix osevoy siloy? zadanie 3. po kakoy formule provoditsya raschet na prochnost valov i osey na izgib (detali kruglogo secheniya) s opredeleniya ix diametra? zadanie 4. po kakoy formule provoditsya raschet na prochnost shponki? image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.wmf oleobject1.bin image18.wmf oleobject2.bin image19.wmf oleobject3.bin image20.png image21.wmf oleobject4.bin image22.wmf oleobject5.bin image23.wmf oleobject6.bin image24.png image25.png image26.png image27.png image28.png image29.png image30.png image1.png image2.png image3.png image4.png image5.png image6.png ane, voat- i fo, wa* 32 wt 32 i - p (-k} 0) 2 0 4 cpcp f diz tt p éù =£ ëû ×× cp cp n t t éù ëû = [ ] sm sm sm a f s s £ = 1 ; as wees yy 2 t m f d = p sm l t h a 1 - = p llb =- < oszhly"| m, < …
