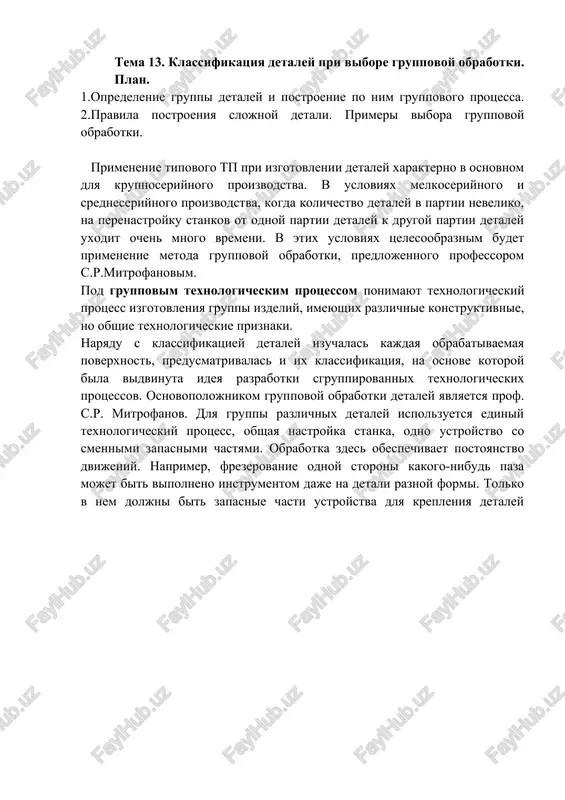

tema 13. klassifikatsiya detaley pri vibore gruppovoy obrabotki. plan. 1.opredelenie gruppi detaley i postroenie po nim gruppovogo protsessa. 2.pravila postroeniya slojnoy detali. primeri vibora gruppovoy obrabotki. primenenie tipovogo tp pri izgotovlenii detaley xarakterno v osnovnom dlya krupnoseriynogo proizvodstva. v usloviyax melkoseriynogo i sredneseriynogo proizvodstva, kogda kolichestvo detaley v partii neveliko, na perenastroyku stankov ot odnoy partii detaley k drugoy partii detaley uxodit ochen mnogo vremeni. v etix usloviyax tselesoobraznim budet primenenie metoda gruppovoy obrabotki, predlojennogo professorom s.r.mitrofanovim. pod gruppovim texnologicheskim protsessom ponimayut texnologicheskiy protsess izgotovleniya gruppi izdeliy, imeyushix razlichnie konstruktivnie, no obshie texnologicheskie priznaki. naryadu s klassifikatsiey detaley izuchalas kajdaya obrabativaemaya poverxnost, predusmatrivalas i ix klassifikatsiya, na osnove kotoroy bila vidvinuta ideya razrabotki sgruppirovannix texnologicheskix protsessov. osnovopolojnikom gruppovoy obrabotki detaley yavlyaetsya prof. s.p. mitrofanov. dlya gruppi razlichnix detaley ispolzuetsya ediniy texnologicheskiy protsess, obshaya nastroyka stanka, odno ustroystvo so smennimi zapasnimi chastyami. obrabotka zdes obespechivaet postoyanstvo dvijeniy. naprimer, frezerovanie odnoy storoni …

2 / 6

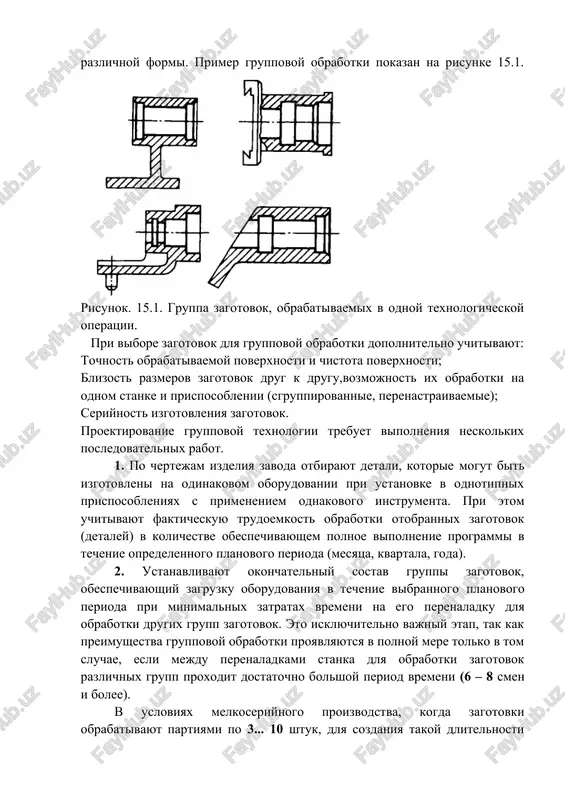

texnologii trebuet vipolneniya neskolkix posledovatelnix rabot. 1. po chertejam izdeliya zavoda otbirayut detali, kotorie mogut bit izgotovleni na odinakovom oborudovanii pri ustanovke v odnotipnix prisposobleniyax s primeneniem odnakovogo instrumenta. pri etom uchitivayut fakticheskuyu trudoemkost obrabotki otobrannix zagotovok (detaley) v kolichestve obespechivayushem polnoe vipolnenie programmi v techenie opredelennogo planovogo perioda (mesyatsa, kvartala, goda). 2. ustanavlivayut okonchatelniy sostav gruppi zagotovok, obespechivayushiy zagruzku oborudovaniya v techenie vibrannogo planovogo perioda pri minimalnix zatratax vremeni na ego perenaladku dlya obrabotki drugix grupp zagotovok. eto isklyuchitelno vajniy etap, tak kak preimushestva gruppovoy obrabotki proyavlyayutsya v polnoy mere tolko v tom sluchae, esli mejdu perenaladkami stanka dlya obrabotki zagotovok razlichnix grupp proxodit dostatochno bolshoy period vremeni (6 – 8 smen i bolee). v usloviyax melkoseriynogo proizvodstva, kogda zagotovki obrabativayut partiyami po 3... 10 shtuk, dlya sozdaniya takoy dlitelnosti obrabotki odnoy gruppi potrebovalos bi ob'edinyat v nee bolshoe kolichestvo razlichnix po konfiguratsii zagotovok (50... 70 naimenovaniy), chto privelo …

3 / 6

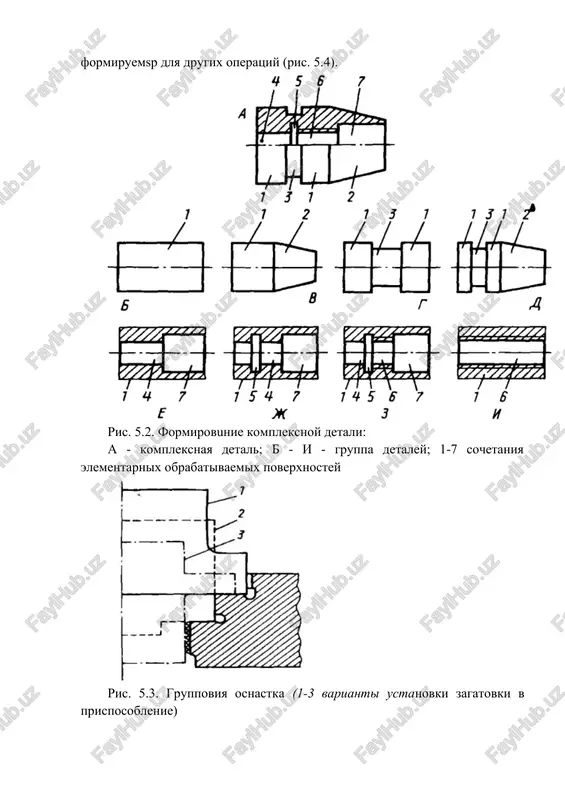

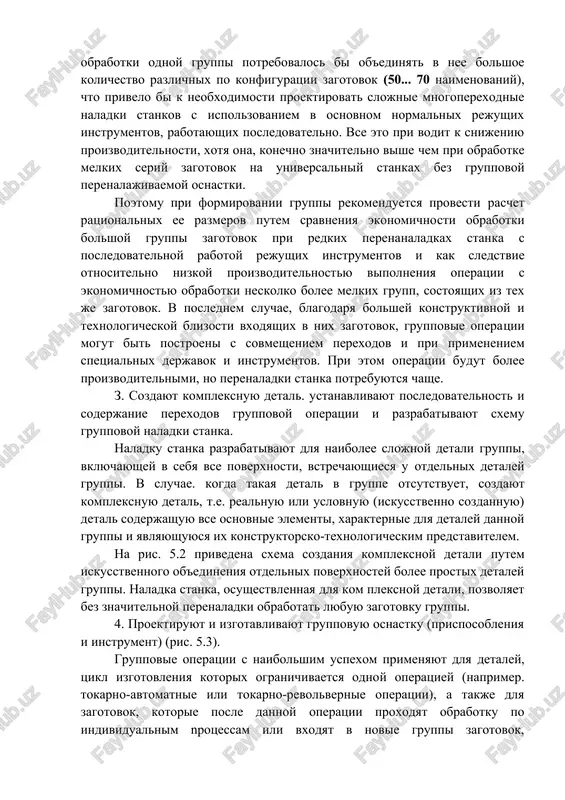

otovok. v poslednem sluchae, blagodarya bolshey konstruktivnoy i texnologicheskoy blizosti vxodyashix v nix zagotovok, gruppovie operatsii mogut bit postroeni s sovmesheniem perexodov i pri primeneniem spetsialnix derjavok i instrumentov. pri etom operatsii budut bolee proizvoditelnimi, no perenaladki stanka potrebuyutsya chashe. z. sozdayut kompleksnuyu detal. ustanavlivayut posledovatelnost i soderjanie perexodov gruppovoy operatsii i razrabativayut sxemu gruppovoy naladki stanka. naladku stanka razrabativayut dlya naibolee slojnoy detali gruppi, vklyuchayushey v sebya vse poverxnosti, vstrechayushiesya u otdelnix detaley gruppi. v sluchae. kogda takaya detal v gruppe otsutstvuet, sozdayut kompleksnuyu detal, t.e. realnuyu ili uslovnuyu (iskusstvenno sozdannuyu) detal soderjashuyu vse osnovnie elementi, xarakternie dlya detaley dannoy gruppi i yavlyayushuyusya ix konstruktorsko-texnologicheskim predstavitelem. na ris. 5.2 privedena sxema sozdaniya kompleksnoy detali putem iskusstvennogo ob'edineniya otdelnix poverxnostey bolee prostix detaley gruppi. naladka stanka, osushestvlennaya dlya kom pleksnoy detali, pozvolyaet bez znachitelnoy perenaladki obrabotat lyubuyu zagotovku gruppi. 4. proektiruyut i izgotavlivayut gruppovuyu osnastku (prisposobleniya i instrument) (ris. 5.3). …

4 / 6

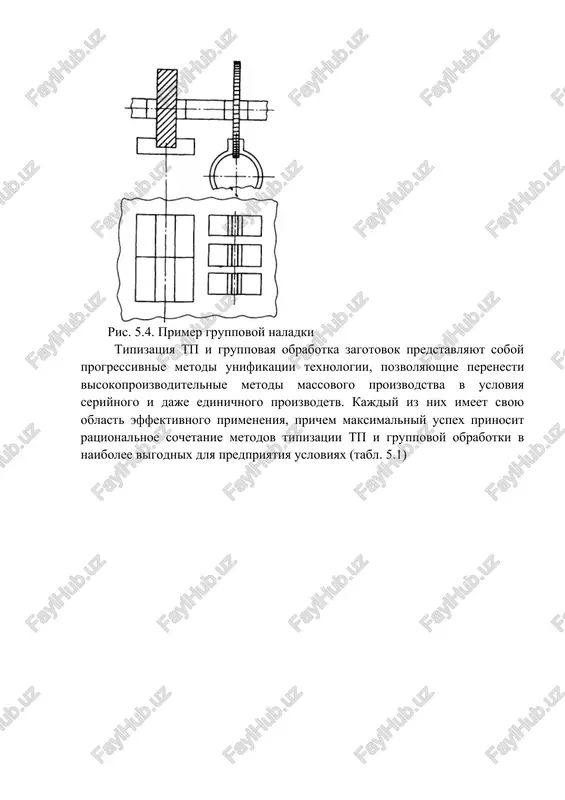

tavlyayut soboy progressivnie metodi unifikatsii texnologii, pozvolyayushie perenesti visokoproizvoditelnie metodi massovogo proizvodstva v usloviya seriynogo i daje edinichnogo proizvodetv. kajdiy iz nix imeet svoyu oblast effektivnogo primeneniya, prichem maksimalniy uspex prinosit ratsionalnoe sochetanie metodov tipizatsii tp i gruppovoy obrabotki v naibolee vigodnix dlya predpriyatiya usloviyax (tabl. 5.1) tablitsa 5.1. sravnenie metodov tipizatsii tp i gruppovoy obrabotki sravnitelnaya xarakteristika tipovoy tp gruppovaya obrabotka priznaki klassifikatsii konstruktivnoe podobie detaley, obshnost texnologocheskog marshruta i operatsiy. obshnost elementarnix poverxnostey, iz kotorix obrazovana konfiguratsiya detaley, vozmojnost obrabotki zagotovok raznoy konfiguratsii na odnom oborudovanii i pri odnoy naladke stanka tip proizvodstva krupnosereynoe proizvodstvo konstruktivno podobnix detaley (shesterni, stupenchatie vali, koltsa i dr) edinichnoe, melkoseriynoe i seriynoe proizvodstva razlichnix detaley mashinostroenie i priborostroeniya oblast primeneniya 15-20 % detaley obshego mashinostroenie 40-60% detaley mashinostroenie i 50-60% priborostroeniya image1.png image2.png image3.jpeg image4.png zz za v7 ined tom ia cb
