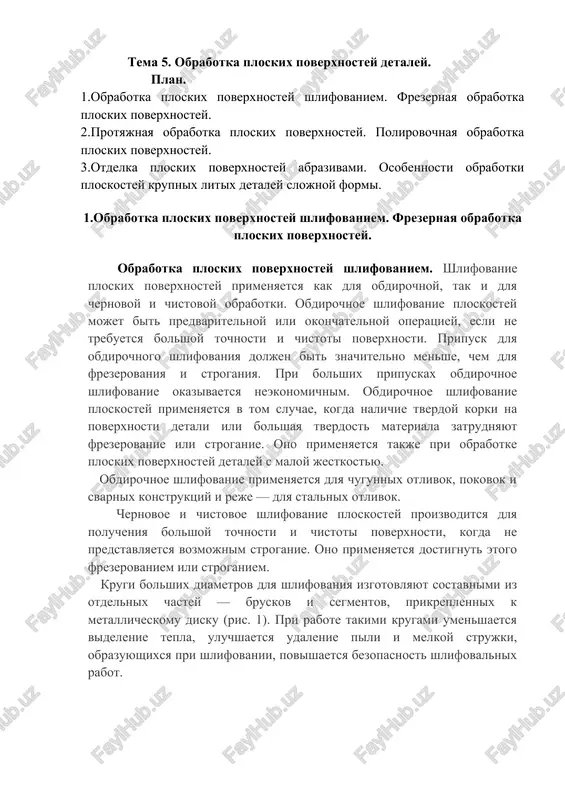

tema 5. obrabotka ploskix poverxnostey detaley. plan. 1.obrabotka ploskix poverxnostey shlifovaniem. frezernaya obrabotka ploskix poverxnostey. 2.protyajnaya obrabotka ploskix poverxnostey. polirovochnaya obrabotka ploskix poverxnostey. 3.otdelka ploskix poverxnostey abrazivami. osobennosti obrabotki ploskostey krupnix litix detaley slojnoy formi. 1.obrabotka ploskix poverxnostey shlifovaniem. frezernaya obrabotka ploskix poverxnostey. obrabotka ploskix poverxnostey shlifovaniem. shlifovanie ploskix poverxnostey primenyaetsya kak dlya obdirochnoy, tak i dlya chernovoy i chistovoy obrabotki. obdirochnoe shlifovanie ploskostey mojet bit predvaritelnoy ili okonchatelnoy operatsiey, esli ne trebuetsya bolshoy tochnosti i chistoti poverxnosti. pripusk dlya obdirochnogo shlifovaniya doljen bit znachitelno menshe, chem dlya frezerovaniya i stroganiya. pri bolshix pripuskax obdirochnoe shlifovanie okazivaetsya neekonomichnim. obdirochnoe shlifovanie ploskostey primenyaetsya v tom sluchae, kogda nalichie tverdoy korki na poverxnosti detali ili bolshaya tverdost materiala zatrudnyayut frezerovanie ili stroganie. ono primenyaetsya takje pri obrabotke ploskix poverxnostey detaley s maloy jestkostyu. obdirochnoe shlifovanie primenyaetsya dlya chugunnix otlivok, pokovok i svarnix konstruktsiy i reje — dlya stalnix otlivok. chernovoe i chistovoe …

2 / 10

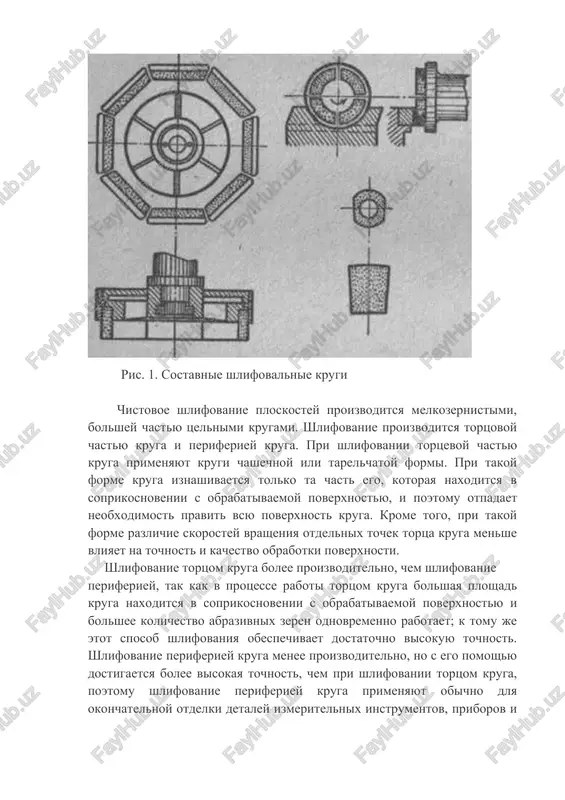

olshey chastyu tselnimi krugami. shlifovanie proizvoditsya tortsovoy chastyu kruga i periferiey kruga. pri shlifovanii tortsevoy chastyu kruga primenyayut krugi chashechnoy ili tarelchatoy formi. pri takoy forme kruga iznashivaetsya tolko ta chast ego, kotoraya naxoditsya v soprikosnovenii s obrabativaemoy poverxnostyu, i poetomu otpadaet neobxodimost pravit vsyu poverxnost kruga. krome togo, pri takoy forme razlichie skorostey vrasheniya otdelnix tochek tortsa kruga menshe vliyaet na tochnost i kachestvo obrabotki poverxnosti. shlifovanie tortsom kruga bolee proizvoditelno, chem shlifovanie periferiey, tak kak v protsesse raboti tortsom kruga bolshaya ploshad kruga naxoditsya v soprikosnovenii s obrabativaemoy poverxnostyu i bolshee kolichestvo abrazivnix zeren odnovremenno rabotaet; k tomu je etot sposob shlifovaniya obespechivaet dostatochno visokuyu tochnost. shlifovanie periferiey kruga menee proizvoditelno, no s ego pomoshyu dostigaetsya bolee visokaya tochnost, chem pri shlifovanii tortsom kruga, poetomu shlifovanie periferiey kruga primenyayut obichno dlya okonchatelnoy otdelki detaley izmeritelnix instrumentov, priborov i dr. ploskoshlifovalnie stanki izgotovlyayutsya dlya obdirochnogo, chernovogo i chistovogo (tochnogo) …

3 / 10

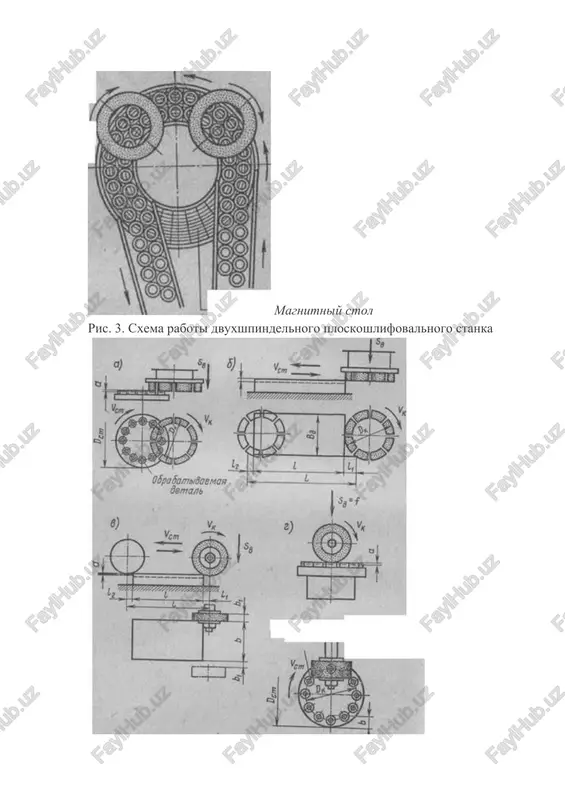

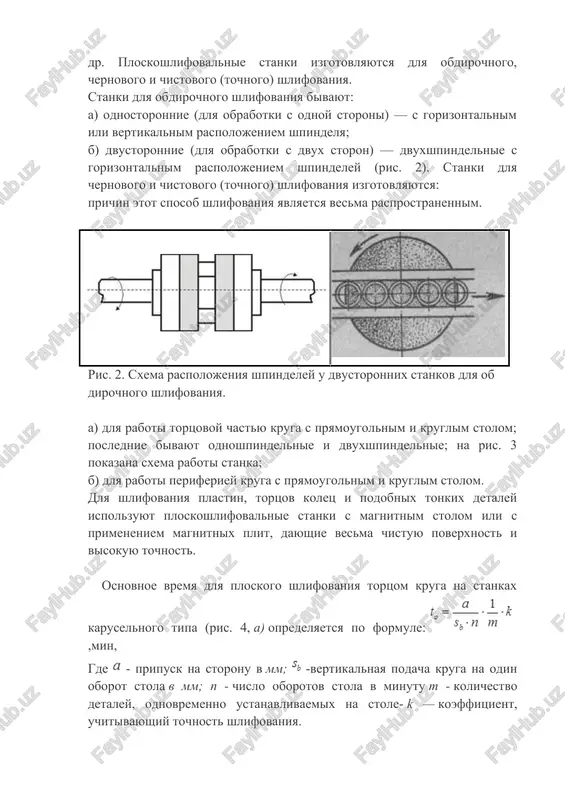

im stolom. dlya shlifovaniya plastin, tortsov kolets i podobnix tonkix detaley ispolzuyut ploskoshlifovalnie stanki s magnitnim stolom ili s primeneniem magnitnix plit, dayushie vesma chistuyu poverxnost i visokuyu tochnost. osnovnoe vremya dlya ploskogo shlifovaniya tortsom kruga na stankax karuselnogo tipa (ris. 4, a) opredelyaetsya po formule: ,min, gde - pripusk na storonu v mm; -vertikalnaya podacha kruga na odin oborot stola v mm; p - chislo oborotov stola v minutu t - kolichestvo detaley, odnovremenno ustanavlivaemix na stole- k — koeffitsient, uchitivayushiy tochnost shlifovaniya. magnitniy stol ris. 3. sxema raboti dvuxshpindelnogo ploskoshlifovalnogo stanka ris.4. sxemi ploskogo shlifovaniya. osnovnoe vremya dlya shlifovaniya tortsom kruga na stankax prodolnogo tipa (ris. 4,6 — shirina shlifuemoy poverxnosti vya menshe diametra kruga dk) opredelyaetsya po formule: ,min, gde l — dlina xoda stola v mm; — skorost prodolnogo xoda v m/min; sb— vertikalnaya podacha kruga na odin proxod v mm. osnovnoe vremya dlya shlifovaniya periferiey …

4 / 10

kax. frezerovanie tsilindricheskimi, a takje diskovimi frezami mojet bit vipolneno po dvum sxemam (ris. 3.3): · 1) vstrechnoe frezerovanie, kogda napravlenie dvijeniya podachi ne sovpadaet s napravleniem vrasheniya frezi (ris. 3.3, a); · 2) poputnoe frezerovanie, kogda napravlenie dvijeniya podachi sovpadaet s napravleniem vrasheniya frezi (ris. 3.3, b). ris. 3.3. sxemi frezerovaniya tsilindricheskimi i diskovimi frezami pri vstrechnom frezerovanii sechenie sreza i nagruzka na zub uvelichivayutsya postepenno ot nulya do maksimuma pri vixode ego iz kontakta s detalyu. rezanie proisxodit plavno i spokoyno. pri poputnom frezerovanii zub frezi nachinaet rabotu so srezaniya sloya naibolshey tolshini, kotoraya v kontse raboti umenshaetsya do nulya. bolee proizvoditelnim i tochnim yavlyaetsya tortsovoe frezerovanie. ono obespechivaet ravnomernoe frezerovanie daje pri nebolshix pripuskax na obrabotku, tak kak ugol kontakta frezi s zagotovkoy zavisit tolko ot diametra frezi i shirini zagotovki. dlina dugi kontakta zdes znachitelno bolshe, chem pri frezerovanii tsilindricheskimi frezami. dlya osnasheniya sbornix tortsovix frez …

5 / 10

skie i diskovie (ris.3.5, v), tsilindricheskie, uglovie i fasonnie (ris. 3.5, d). ris. 3.5. nabori frez pri obrabotke naborom frez ne tolko povishaetsya proizvoditelnost, no i luchshe ispolzuetsya stanok po moshnosti, a takje vozrastaet tochnost frezerovaniya. 2.protyajnaya obrabotka ploskix poverxnostey. polirovochnaya obrabotka ploskix poverxnostey. protyajnaya obrabotka ploskix poverxnostey. v massovom proizvodstve shiroko rasprostraneno protyagivanie narujnix ploskostey. vipolnyaetsya ono na protyajnix stankax gorizontalnogo i vertikalnogo tipov s pomoshyu spetsialnix protyajek. stanki bivayut odnopozitsionnie i mnogopozitsionnie i legko vstraivayutsya v avtomaticheskie linii. protyajka dlya obrabotki ploskix poverxnostey — sborniy instrument. ona sostoit iz neskolkix rabochix sektsiy 1, zakreplennix na plite 2 (ris. 3.9). ploskie protyajki rabotayut po dvum sxemam — profilnoy (ris. 3.9, a) i progressivnoy (ris. 3.9, b i v). po profilnoy sxeme protyagivayut predvaritelno obrabotannie stroganiem ili frezerovaniem poverxnosti. po progressivnoy sxeme protyagivayut chernie poverxnosti shtampovok, pokovok i litix zagotovok, imeyushix na poverxnosti korku, okalinu i drugie vklyucheniya. osobennostyu progressivnogo …
