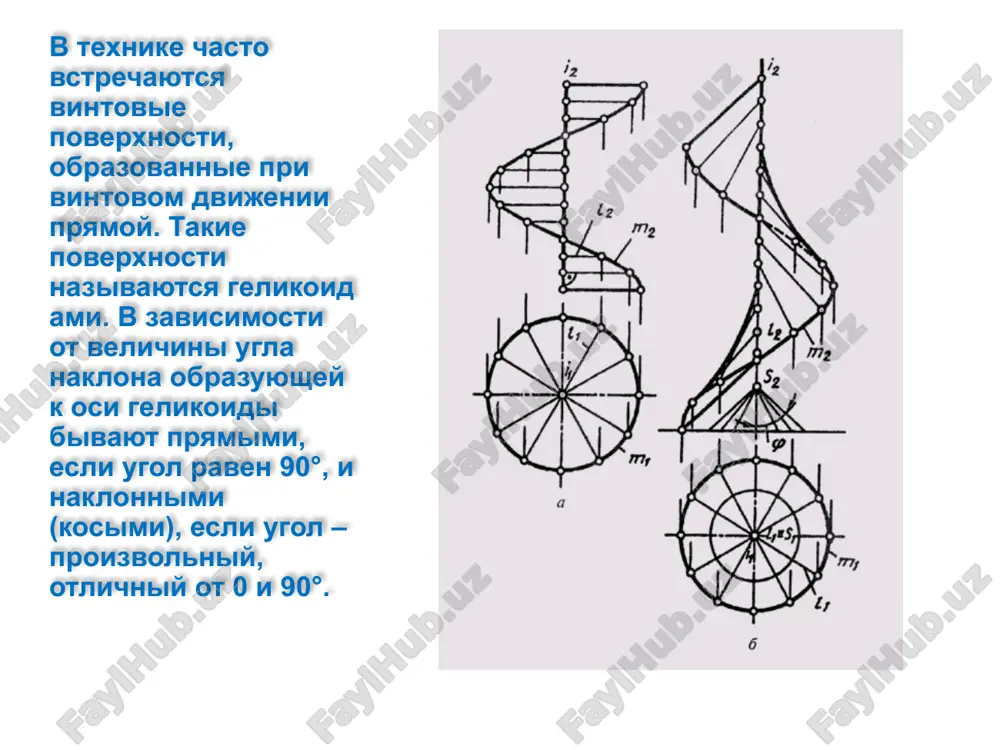

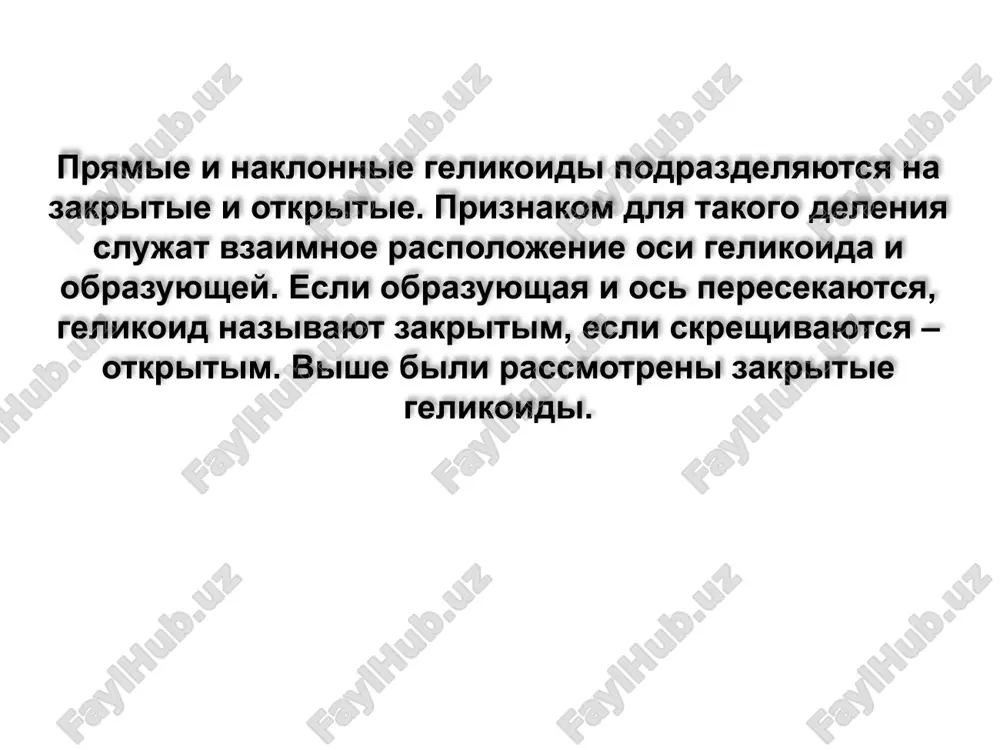

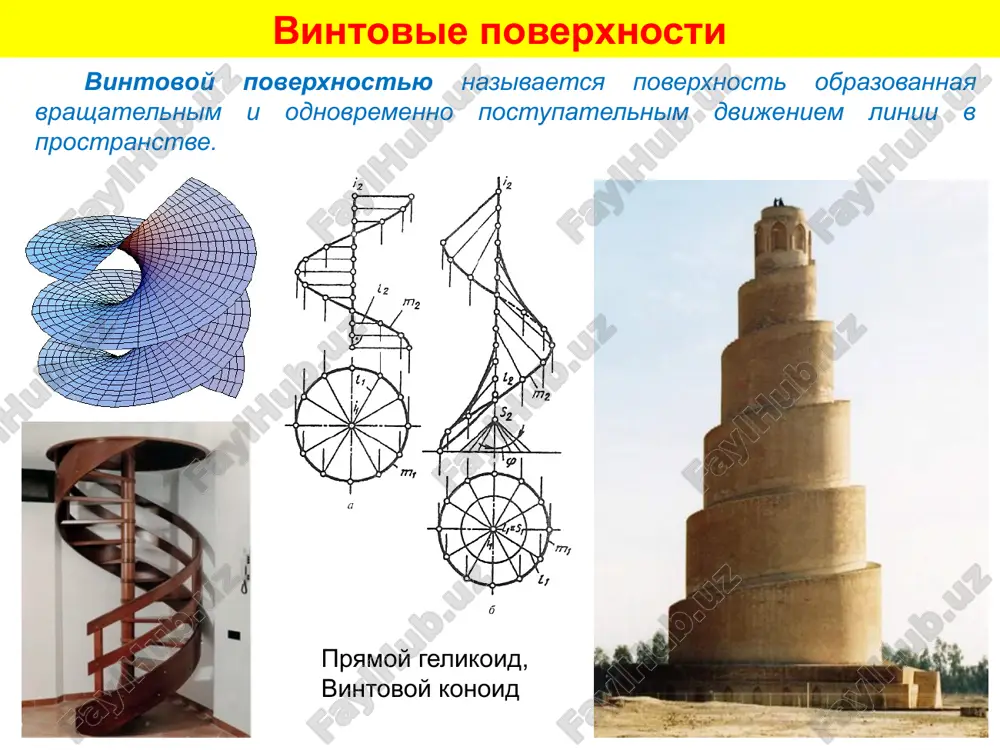

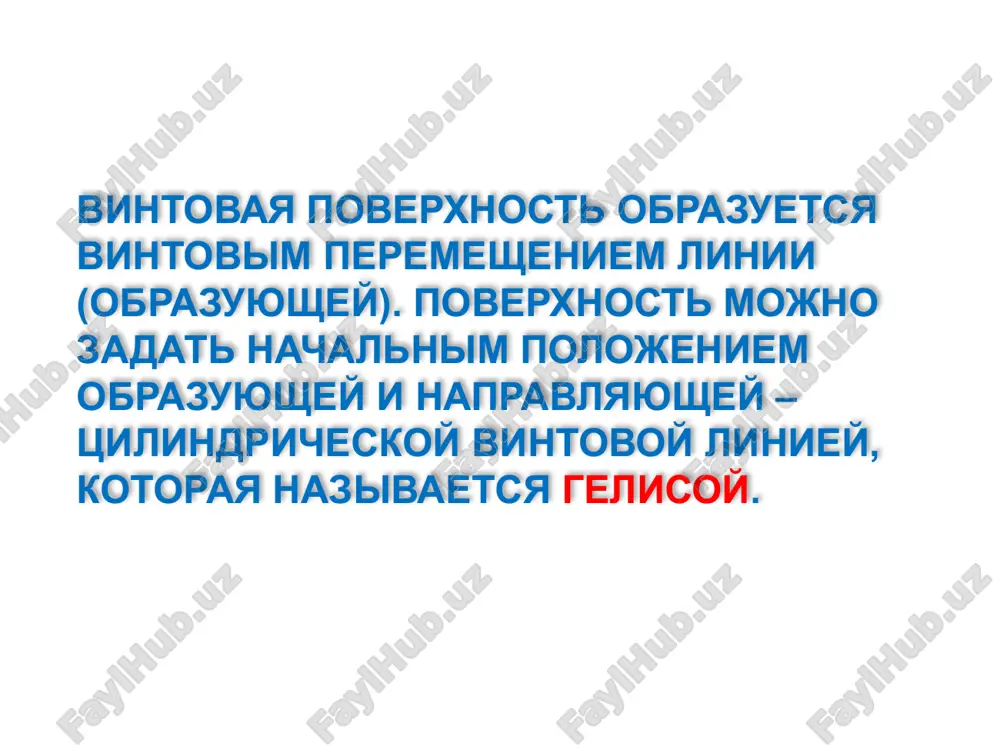

2 – ma’ruza. mavzu: nuqtaning o’zaro perpendiekulyar tekisliklardagi to’g’ri burchakli (ortogonal) proyeksiyalari. vintovie poverxnosti. peresechenie poverxnostey. lektsiya-7 lektor: b.u. xaitov buxara– 2020 vintovaya poverxnost obrazuetsya vintovim peremesheniem linii (obrazuyushey). poverxnost mojno zadat nachalnim polojeniem obrazuyushey i napravlyayushey – tsilindricheskoy vintovoy liniey, kotoraya nazivaetsya gelisoy. vintovie poverxnosti vintovoy poverxnostyu nazivaetsya poverxnost obrazovannaya vrashatelnim i odnovremenno postupatelnim dvijeniem linii v prostranstve. pryamoy gelikoid, vintovoy konoid v texnike chasto vstrechayutsya vintovie poverxnosti, obrazovannie pri vintovom dvijenii pryamoy. takie poverxnosti nazivayutsya gelikoidami. v zavisimosti ot velichini ugla naklona obrazuyushey k osi gelikoidi bivayut pryamimi, esli ugol raven 90°, i naklonnimi (kosimi), esli ugol – proizvolniy, otlichniy ot 0 i 90°. pryamie i naklonnie gelikoidi podrazdelyayutsya na zakritie i otkritie. priznakom dlya takogo deleniya slujat vzaimnoe raspolojenie osi gelikoida i obrazuyushey. esli obrazuyushaya i os peresekayutsya, gelikoid nazivayut zakritim, esli skreshivayutsya – otkritim. vishe bili rassmotreni zakritie gelikoidi. sleduet otmetit odno vajnoe svoystvo vintovix poverxnostey, …
2 / 10
enie poverxnostey sposob sekushix ploskostey. tsilindr i konus. naxodyat obshie tochki liniy secheniya poverxnostey. algoritm sposoba sekushix ploskostey vibirayut vid vspomogatelnix sekushix ploskostey; rassekayut poverxnosti vspomogatelnimi ploskostyami i stroyat linii secheniya zadannix poverxnostey; frontalnaya ploskost urovnya gorizontalnie ploskosti urovnya 1 2 3 4 51 5 6 61 1 5 71 7 8 81 7 91 9 101 10 9 11 111 12 121 11 usloviya: os tsilindra parallelna ploskosti p1 (p2), os konusa perpendikulyarna ploskosti p1 (p2) i osi poverxnostey perpendikulyarni sposob sekushix ploskostey. tsilindr i konus 12 22 12 21 32 42 31 41 g12 1, 2, 3 i 4 tochki vxoda (vixoda) ocherkovix obrazuyushix konusa v poverxnost tsilindra. 511 51 52 61 611 62 5 i 6 tochki vxoda ocherkovix obrazuyushix tsilindra v poverxnost konusa. g22 71 81 711 811 72 82 g22 911 91 92 101 1011 101 900 7 i 8 blijayshie tochki k ploskosti simmetrii …
3 / 10
vintovie poverxnosti. peresechenie poverxnostey. - Page 3
4 / 10
vintovie poverxnosti. peresechenie poverxnostey. - Page 4
5 / 10
vintovie poverxnosti. peresechenie poverxnostey. - Page 5
