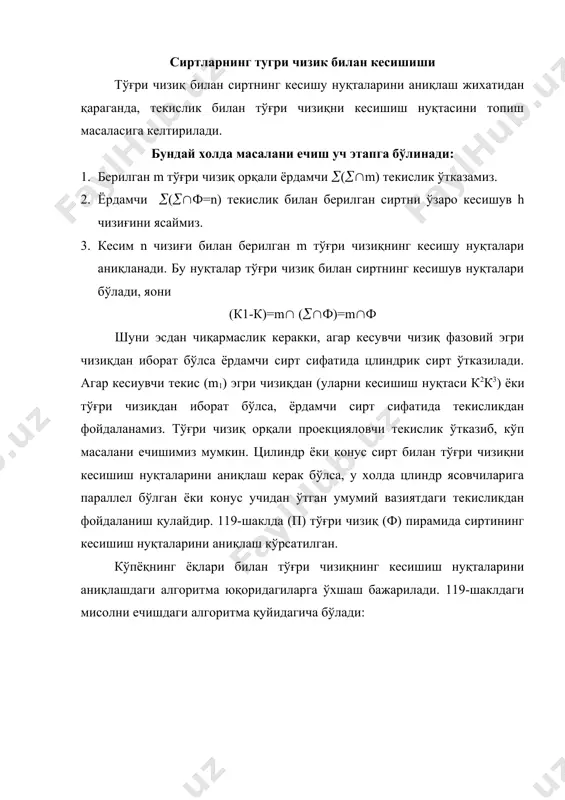

1540968401_72736.docx � embed msphotoed.3 �� _1004086773.bin � embed msphotoed.3 �� _1004091803.bin � embed msphotoed.3 �� _1004092025.bin � embed msphotoed.3 �� _1004092332.bin � embed msphotoed.3 �� _1004092925.bin � embed msphotoed.3 �� embed msphotoed.3 �� _1004092224.bin _1004093114.bin � embed msphotoed.3 �� _1004092642.bin � embed msphotoed.3 �� _1004093535.bin � embed msphotoed.3 �� _1004086231.bin � embed msphotoed.3 �� _1004086914.bin сиртларнинг тугри чизик билан кесишиши режа: 1. сиртларнинг тугри чизик билан кесишиши 2. эгри сиртга уринма текислик утказиш 3. тугри чизикли сиртга уринма текислик утказиш сиртларнинг тугри чизик билан кесишиши тўғри чизиқ билан сиртнинг кесишу нуқталарини аниқлаш жихатидан қараганда, текислик билан тўғри чизиқни кесишиш нуқтасини топиш масаласига келтирилади. бундай холда масалани ечиш уч этапга бўлинади: 1. берилган m тўғри чизиқ орқали ёрдамчи (m) текислик ўтказамиз. 2. ёрдамчи (ф=n) текислик билан берилган сиртни ўзаро кесишув h чизиғини ясаймиз. 3. кесим n чизиғи билан берилган m тўғри чизиқнинг кесишу нуқталари аниқланади. бу нуқталар тўғри чизиқ билан …

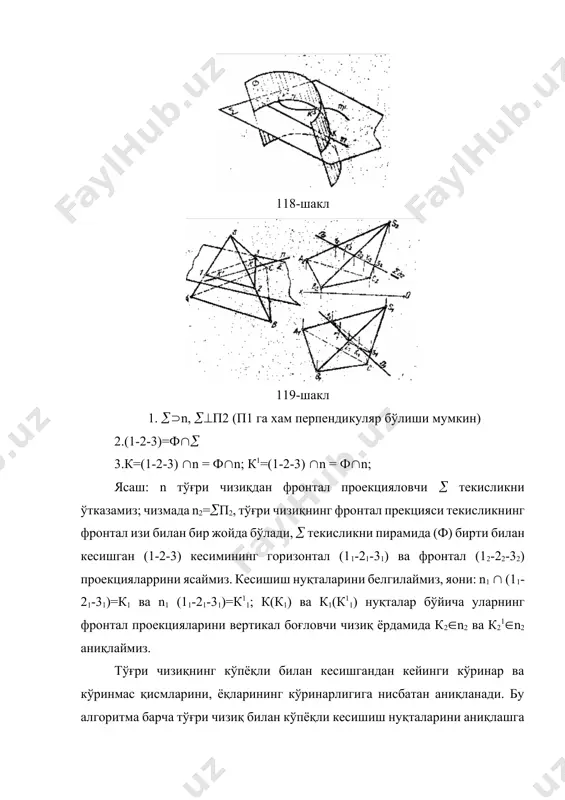

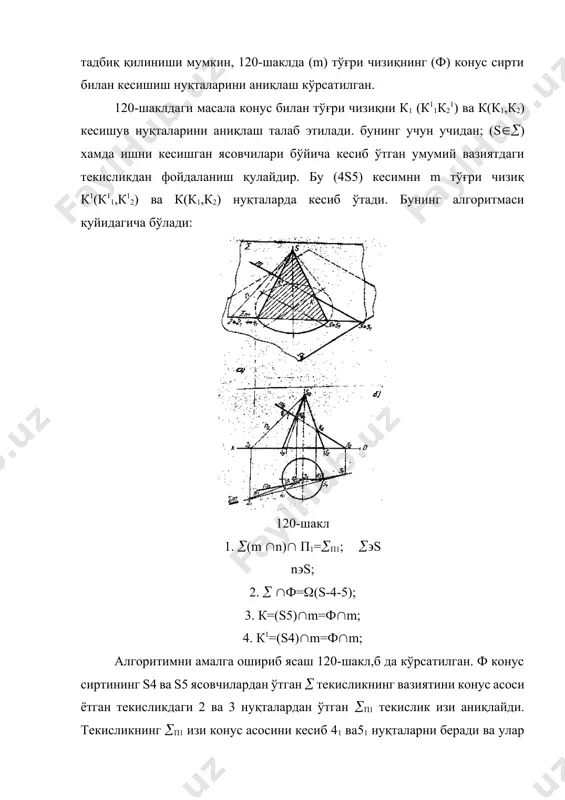

уйидагича бўлади: 118-шакл 119-шакл 1. n, п2 (п1 га хам перпендикуляр бўлиши мумкин) 2.(1-2-3)=ф 3.к=(1-2-3) n = фn; к1=(1-2-3) n = фn; ясаш: n тўғри чизиқдан фронтал проекцияловчи текисликни ўтказамиз; чизмада n2=п2, тўғри чизиқнинг фронтал прекцияси текисликнинг фронтал изи билан бир жойда бўлади, текисликни пирамида (ф) бирти билан кесишган (1-2-3) кесимининг горизонтал (11-21-31) ва фронтал (12-22-32) проекцияларрини ясаймиз. кесишиш нуқталарини белгилаймиз, яoни: n1 (11-21-31)=к1 ва n1 (11-21-31)=к11; к(к1) ва к1(к11) нуқталар бўйича уларнинг фронтал проекцияларини вертикал боғловчи чизиқ ёрдамида к2n2 ва к21n2 аниқлаймиз. тўғри чизиқнинг кўпёқли билан кесишгандан кейинги кўринар ва кўринмас қисмларини, ёқларининг кўринарлигига нисбатан аниқланади. бу алгоритма барча тўғри чизиқ билан кўпёқли кесишиш нуқталарини аниқлашга тадбиқ қилиниши мумкин, 120-шаклда (m) тўғри чизиқнинг (ф) конус сирти билан кесишиш нуқталарини аниқлаш кўрсатилган. 120-шаклдаги масала конус билан тўғри чизиқни к1 (к11к21) ва к(к1,к2) кесишув нуқталарини аниқлаш талаб этилади. бунинг учун учидан; (s) хамда ишни кесишган ясовчилари бўйича кесиб ўтган умумий вазиятдаги …

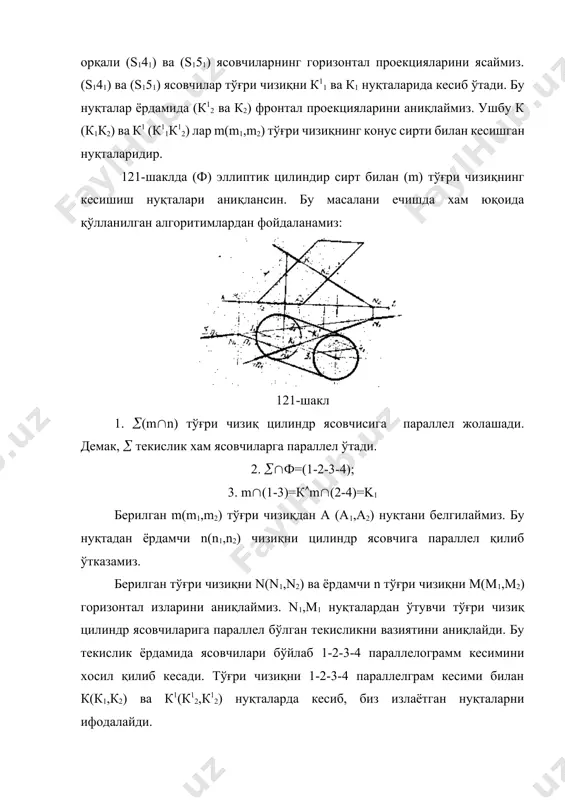

ф) эллиптик цилиндир сирт билан (m) тўғри чизиқнинг кесишиш нуқталари аниқлансин. бу масалани ечишда хам юқоида қўлланилган алгоритимлардан фойдаланамиз: 121-шакл 1. (mn) тўғри чизиқ цилиндр ясовчисига параллел жолашади. демак, текислик хам ясовчиларга параллел ўтади. 2. ф=(1-2-3-4); 3. m(1-3)=кm(2-4)=k1 берилган m(m1,m2) тўғри чизиқдан а (а1,а2) нуқтани белгилаймиз. бу нуқтадан ёрдамчи n(n1,n2) чизиқни цилиндр ясовчига параллел қилиб ўтказамиз. берилган тўғри чизиқни n(n1,n2) ва ёрдамчи n тўғри чизиқни m(m1,m2) горизонтал изларини аниқлаймиз. n1,m1 нуқталардан ўтувчи тўғри чизиқ цилиндр ясовчиларига параллел бўлган текисликни вазиятини аниқлайди. бу текислик ёрдамида ясовчилари бўйлаб 1-2-3-4 параллелограмм кесимини хосил қилиб кесади. тўғри чизиқни 1-2-3-4 параллелграм кесими билан к(к1,к2) ва к1(к12,к12) нуқталарда кесиб, биз излаётган нуқталарни ифодалайди. 122-шаклда (ф) шар сирти билан (m) тўғри чизиқни кесишиш нуқталарини аниқлаш кўрсатилган. тўғри чизиқни шар сирти билан кесишиш нуқталарини қуйидаги алгоритма бўйича ечилади: 1. mп1; 2. ф=n; 3. mф=mn=к-к; 122-шакл тўғри чизиқ билан шар сиртини кесишиш нуқталарини аниқлаш учун, проекциялар текислигини алмаштириш усулидан …

акл 124-шакл уринма текислик эгри сирт билан фақат бир нуқтада уриниб қолмасдан, балки тўғри чизиқ(цилиндр ва конус сирти бўлганда) ёки эгри чизиқ (тор - халқа сирти бўлганда) бўйича уриниш мумкин (124-шакл). эгри сиртга қуйидаги уч кўринишда уринма текислик ўтказиш мумкин: 1. сиртда ётган нуқта орқали унга уринма текислик ўтказиш. 2. сиртда ётмаган нуқта орқали унга уринма текислик ўтказиш. 3. тўғри чизиққа параллел қилиб эгри сиртга уринма текислик ўтказиш. 125-шаклда шар сиртида олинган а(а1,а2) нуқта орқали унга уринма (f h) текислик ўтказиш кўрсатилган. шар сиртида олинган а(а1,а2) нуқта билан о(о1,о2) марказни бирлаштирувчи тўғри чизиқ изланаётган уринма текисликка перпендикуляр йўналган а нуқтанинг нормали бўлади. шунинг учун сиртга уринма екисликни унинг (h) горизонтали ва (f) фронтали аниқланади. бу тўғри чизиқлар шар радиусига (h0а ва f0а) перпендикуляр йўналади. радиусга перпендикуляр, горизонтал ва фронтал чизиқлар, изланаётган уринма () текисликни ифодалайди. 126-шаклда айланиш сиртида олинган а(а1,а2) нуқта орқали унга уринма текислик ўтказиш кўрсатилаган. агар сиртда а …

ириб с нуқтани а ва м нуқталар билан туташтирамиз. натижада, см ва ав уринма тзғри чизиқлар ўзаро кесишиб, сиртга уринма бўлган мав текисликни аниқлайди. тугри чизикли сиртга уринма текислик утказиш конус ва цилиндр сиртлар тўғри чизиқли сиртлан синфига кирганлиги сабабли, улар билан текислик тўғри чизиқлар бўйича уриниб ўтади. 127-шаклда конус сиртида ётмаган а(а1,а2) нуқта орқали уринма текислик ўтказиш кўрсатилган. конус сиртига а(а1,а2) нуқта орқали уринма текислик ўтказиш учун, а(а1,а2) нуқтани конус учи s билан туташтириб, унинг горизонтал м(м1,м2) изини аниқлаймиз. s ва а нуқталарни бирлаштирувчи тўғри чизиқ орқали ва текисликларни ўтказамиз. м нуқтадан уриниб ўтган t ва t1 уринмалар конус сиртининг sk ва sl ясовчилар бўйича уриниб ўтган , уринма текисликларнинг вазиятини аниқлайди. 128-шаклда оғма эллиптик цилиндр сиртида ётмаган а(а1,а2) нуқта орқали унга уринма текислик ўтказиш тасвирланган. сиртга уринма текислик ўтказиш учун, берилан а(а1,а2) нуқта орқали цилиндр ясовчиларига параллел қилиб а(а1,а2) тўғри чизиқнинг п1 текисликдаги м(м1,м2) изини ясаймиз ва у …
