сиртларнинг узаро кесишуви

DOCX 913,0 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1

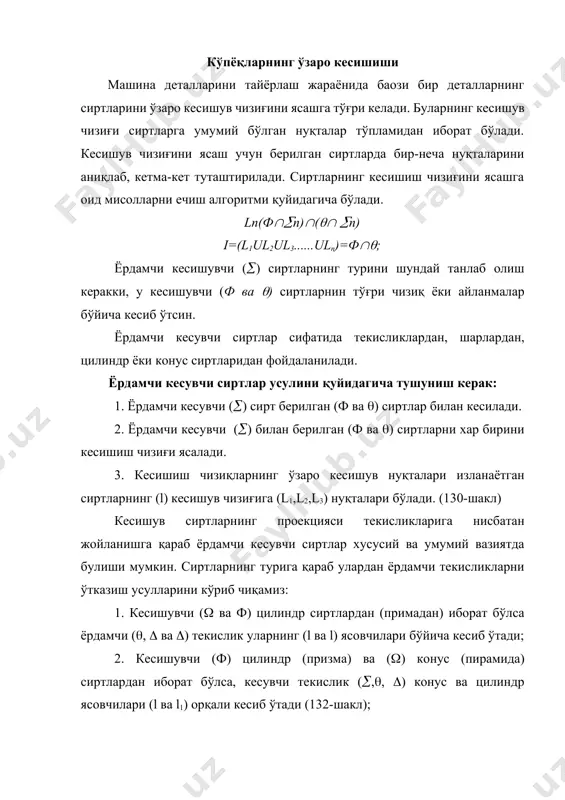

1540968284_72734.docx � embed msphotoed.3 ��� _1004094015.bin � embed msphotoed.3 ��� _1004094160.bin � embed msphotoed.3 ��� _1004094343.bin � embed msphotoed.3 ��� _1004094581.bin � embed msphotoed.3 ��� _1004094790.bin � embed msphotoed.3 ��� _1004095042.bin � embed msphotoed.3 ��� _1004096045.bin � embed msphotoed.3 ��� _1004449773.bin � embed msphotoed.3 ��� _1004449310.doc _1004449773.bin _1004096149.bin � embed msphotoed.3 ��� _1004093726.bin � embed msphotoed.3 ��� _1004093912.bin сиртларнинг узаро кесишуви режа: 1. кўпёқларнинг ўзаро кесишиши 2. кўпёқ билан эгри сиртнинг ўзаро кесишуви 3. уқлари кесишган сиртларнинг узаро кесишув чизиғи проекцияларини ясаш кўпёқларнинг ўзаро кесишиши машина деталларини тайёрлаш жараёнида баoзи бир деталларнинг сиртларини ўзаро кесишув чизиғини ясашга тўғри келади. буларнинг кесишув чизиғи сиртларга умумий бўлган нуқталар тўпламидан иборат бўлади. кесишув чизиғини ясаш учун берилган сиртларда бир-неча нуқталарини аниқлаб, кетма-кет туташтирилади. сиртларнинг кесишиш чизиғини ясашга оид мисолларни ечиш алгоритми қуйидагича бўлади. ln(фn)( n) i=(l1ul2ul3......uln)=ф; ёрдамчи кесишувчи () сиртларнинг турини шундай танлаб олиш керакки, у кесишувчи (ф ва ) сиртларнин тўғри чизиқ …
2

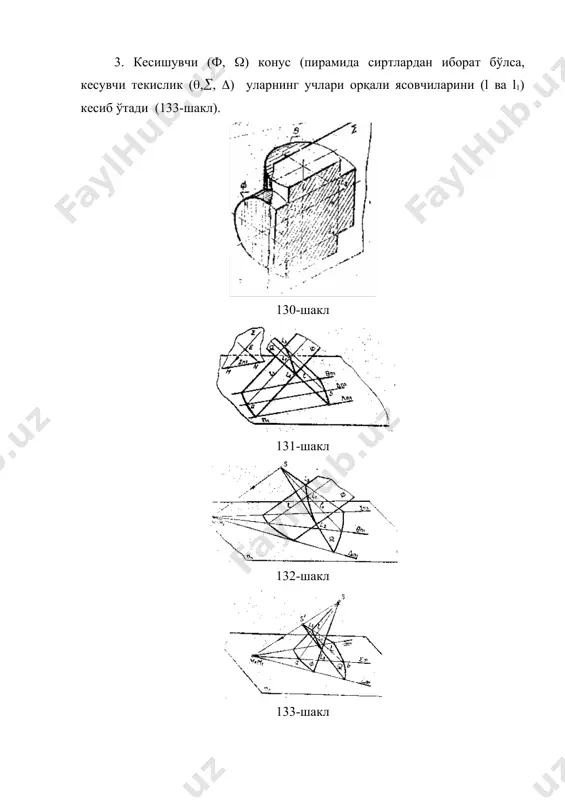

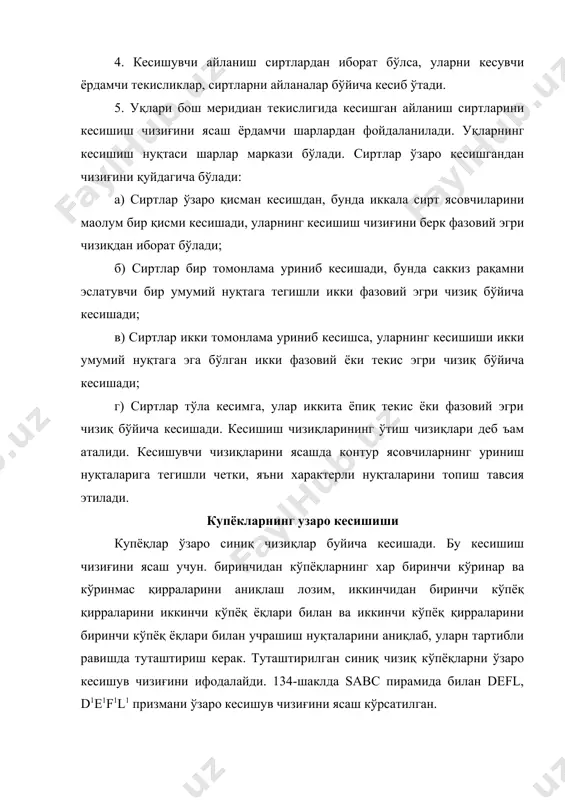

) иборат бўлса ёрдамчи (, ва ) текислик уларнинг (l ва l) ясовчилари бўйича кесиб ўтади; 2. кесишувчи (ф) цилиндр (призма) ва () конус (пирамида) сиртлардан иборат бўлса, кесувчи текислик (,, ) конус ва цилиндр ясовчилари (l ва l1) орқали кесиб ўтади (132-шакл); 3. кесишувчи (ф, ) конус (пирамида сиртлардан иборат бўлса, кесувчи текислик (,, ) уларнинг учлари орқали ясовчиларини (l ва l1) кесиб ўтади (133-шакл). 130-шакл 131-шакл 132-шакл 133-шакл 4. кесишувчи айланиш сиртлардан иборат бўлса, уларни кесувчи ёрдамчи текисликлар, сиртларни айланалар бўйича кесиб ўтади. 5. уқлари бош меридиан текислигида кесишган айланиш сиртларини кесишиш чизиғини ясаш ёрдамчи шарлардан фойдаланилади. уқларнинг кесишиш нуқтаси шарлар маркази бўлади. сиртлар ўзаро кесишгандан чизиғини қуйдагича бўлади: а) сиртлар ўзаро қисман кесишдан, бунда иккала сирт ясовчиларини маoлум бир қисми кесишади, уларнинг кесишиш чизиғини берк фазовий эгри чизиқдан иборат бўлади; б) сиртлар бир томонлама уриниб кесишади, бунда саккиз рақамни эслатувчи бир умумий нуқтага тегишли икки фазовий эгри …
3

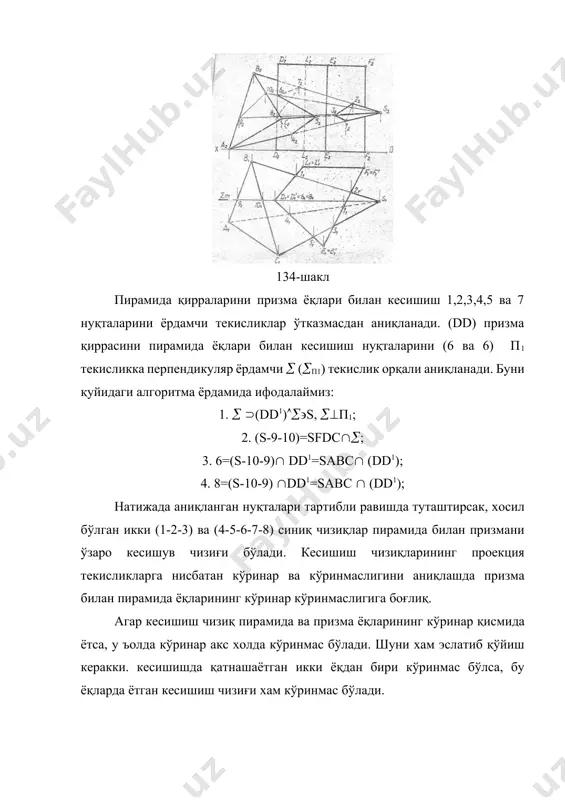

d1e1f1l1 призмани ўзаро кесишув чизиғини ясаш кўрсатилган. 134-шакл пирамида қирраларини призма ёқлари билан кесишиш 1,2,3,4,5 ва 7 нуқталарини ёрдамчи текисликлар ўтказмасдан аниқланади. (dd) призма қиррасини пирамида ёқлари билан кесишиш нуқталарини (6 ва 6) п1 текисликка перпендикуляр ёрдамчи (п1) текислик орқали аниқланади. буни қуйидаги алгоритма ёрдамида ифодалаймиз: 1. (dd1)s, п1; 2. (s-9-10)=sfdc; 3. 6=(s-10-9) dd1=sabc (dd1); 4. 8=(s-10-9) dd1=sabc (dd1); натижада аниқланган нуқталари тартибли равишда туташтирсак, хосил бўлган икки (1-2-3) ва (4-5-6-7-8) синиқ чизиқлар пирамида билан призмани ўзаро кесишув чизиғи бўлади. кесишиш чизиқларининг проекция текисликларга нисбатан кўринар ва кўринмаслигини аниқлашда призма билан пирамида ёқларининг кўринар кўринмаслигига боғлиқ. агар кесишиш чизиқ пирамида ва призма ёқларининг кўринар қисмида ётса, у ъолда кўринар акс холда кўринмас бўлади. шуни хам эслатиб қўйиш керакки. кесишишда қатнашаётган икки ёқдан бири кўринмас бўлса, бу ёқларда ётган кесишиш чизиғи хам кўринмас бўлади. купёк билан эгри сиртнинг узаро кесишуви 135-шаклда уч ёқли тўғри призма билан ўзаро кесишув чизиғини ясаб кўрсатилади. …
4
ўғри чизиқлар бўйича кесганидагини фойдаланиш мумкин. 136-шаклда ўқлари учрашмас конус билан цилиндр кесишув чизиғини ясаш кўрсатилган. 136-шакл цилиндр билан конуснинг кесишиш чизиғини аниқлаш алгоритми қуйдагича бўлади: () l=(5-6)u(7-8)u(9-10)u(11-12)u(13-14)u(3-4)u уларнинг кесишув чизиғини эса l(l1,l2) деб белгилаймиз. сиртларнинг кесишув чизиғига оид нуқталарни аниқлаш учун аввало уларнинг танч (1,2,3 ва 4) нуқталарни белгилаймиз. таянч нуқталар аниқлангандан сўнг, улар орасидаги нуқталарни п2 текисликка перпендикуляр қилиб кесувчи ёрдамчи ,,, ва текисликларни ўтказамиз. бу текисликлар конусни айланалар буйича кесиб ўтади. мазкур кесим чизиқлар ўзаро кесишиб 1,2,3,.... 14 нуқталарини аниқлайди. аниқланган нуқталар сиртларнинг кесишув l(l1,l2) чизиғига оид нуқталар бўлади. сиртнинг кесишув чизиғини горизонтал проекциясидан кўриниб турибдики, сиртлар қисман кесишиб, ёпиқ тўғри чизиқдан иборат бўлади. 137-шаклда ўқи п2 текисликка перпендикуляр бўлган цилиндр билан чорак ъалқанинг кесишиш чизиғини ясаш кўрсатилган. ыуйидаги шаклда сиртлар бир томонлама уриниб кесишган, шу сабабли уларнинг орқали кесишиб мустақил жиъати фазовий оғир чизиққа ажиралган сиртларнинг кесишув чизиғини юқорида келтирилган алгоритмга асосан бажарилади. кесишув чизиғига оид …
5
и ўзаро кесишув чизиғини ясаш кўрсатилган. кесишувчи сиртларни кесишув чизиғини юқорида ифодаланган алгоритма силиндр бажарилади. бу сиртлар бир томонлама уринибкесиши учун уларнинг кесишув чизиғи бир умумий нуқтага тегишли саккиз рақамини эслатувчи икки фазовий эгри чизиқ бўйича кесишади. (юқорида бу тўғри қисқача маoлумот берилган). цилиндр билан конусининг уриниш нуқтасининг фронтал (32) проекцияси бўйича, унинг (31) горизонтал проекцияси конус ясовчисини (s1c1) горизонтал проекциясида аниқланади. цилиндирнинг фронтал проекцияси конуснинг асосига уринма (22) ва унинг ясовчиси (112) нуқтада кесиб ўтади. 12 ва 22 нуқталар орқали 111 ва 211 нуқталарни топамиз. цилиндрни (10-11) ни (44-55) нуқталари орқали (п2) ва (п2) фронтал проекцияловчи текисликларни ўтказамиз. булар конусни (sb) ва (sa) ясовчилари бўйича кесиб ўтади. (10-11) ва (4-5) нуқталарни ўтган кесим чизиқлари конус ясовчиларини кесиб (11-10) ва (4-5) нуқталар, сиртларнинг кесишув чизиғига оид нуқталар бўлади. (8-9) нуқталарнинг горизонтал проекциясини аниқлаш учун (8-9) нуқталардан цилиндрга уринма қилиб 1(1п2) фронтал проекцияловчи текислик ўтказамиз. бу текислик конусни к2 марказли r2 …
