1540968339_72735.docx 0 2 1 2 3 2 4 2 4 2 5 2 6 2 7 2 s 2 º 8 2 h d 360/8 0 1 1 1 2 1 3 1 4 1 5 1 6 1 7 1 s 1 º 8 1 0 1 s 1 / 8 h/8 ( , ) à i i ф ( a,i) [ a ] i 2 a 2 b 2 a 1 b 1 i 1 i ф ( a,i) [ a ] i 2 a 2 b 2 a 1 b 1 i 1 s 2 g 1 i a s 2 g i a 2 a 1 1 2 2 2 3 2 4 2 4 1 3 1 2 1 1 1 g 1 s 1 º i 1 a s 2 g 1 i a s 2 g i a 2 a 1 1 2 …

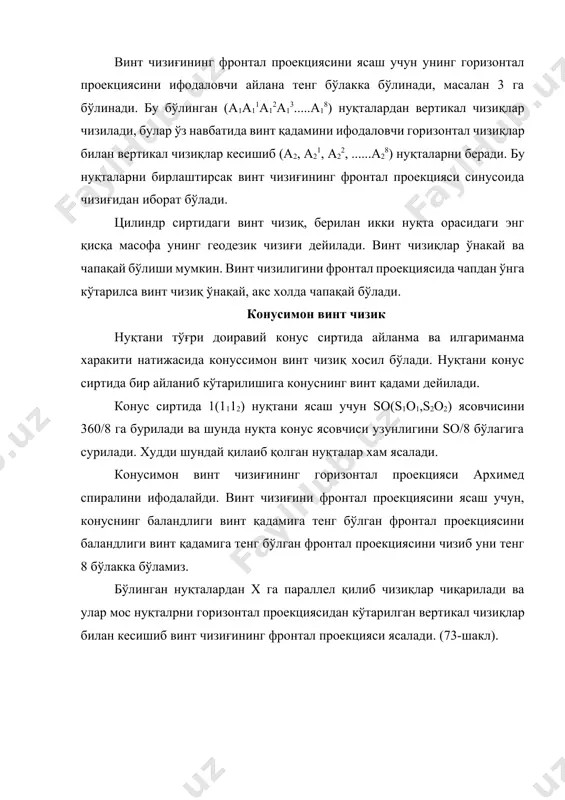

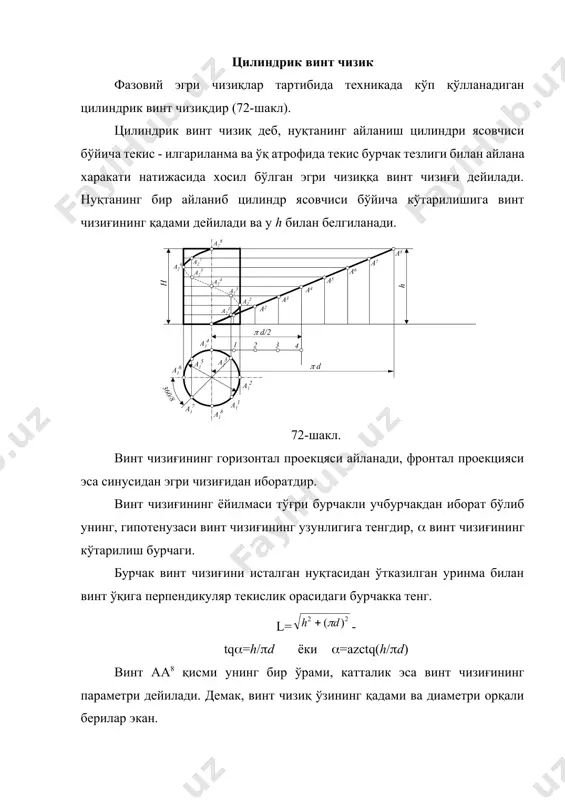

унинг бир ўрами, катталик эса винт чизиғининг параметри дейилади. демак, винт чизиқ ўзининг қадами ва диаметри орқали берилар экан. винт чизиғининг фронтал проекциясини ясаш учун унинг горизонтал проекциясини ифодаловчи айлана тенг бўлакка бўлинади, масалан 3 га бўлинади. бу бўлинган (а1а11а12а13.....а18) нуқталардан вертикал чизиқлар чизилади, булар ўз навбатида винт қадамини ифодаловчи горизонтал чизиқлар билан вертикал чизиқлар кесишиб (а2, а21, а22, ......а28) нуқталарни беради. бу нуқталарни бирлаштирсак винт чизиғининг фронтал проекцияси синусоида чизиғидан иборат бўлади. цилиндр сиртидаги винт чизиқ, берилан икки нуқта орасидаги энг қисқа масофа унинг геодезик чизиғи дейилади. винт чизиқлар ўнакай ва чапақай бўлиши мумкин. винт чизилигини фронтал проекциясида чапдан ўнга кўтарилса винт чизиқ ўнақай, акс холда чапақай бўлади. конусимон винт чизик нуқтани тўғри доиравий конус сиртида айланма ва илгариманма харакити натижасида конуссимон винт чизиқ хосил бўлади. нуқтани конус сиртида бир айланиб кўтарилишига конуснинг винт қадами дейилади. конус сиртида 1(1112) нуқтани ясаш учун sо(s1о1,s2о2) ясовчисини 360/8 га бурилади ва шунда …

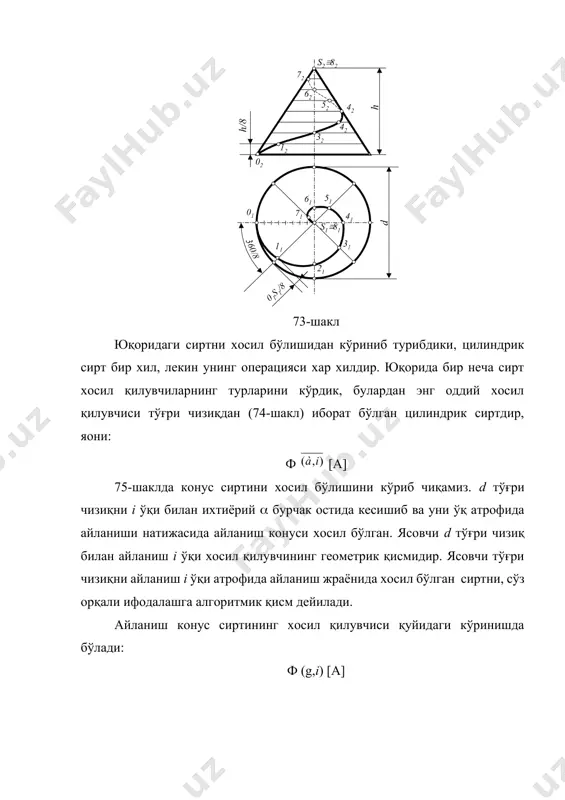

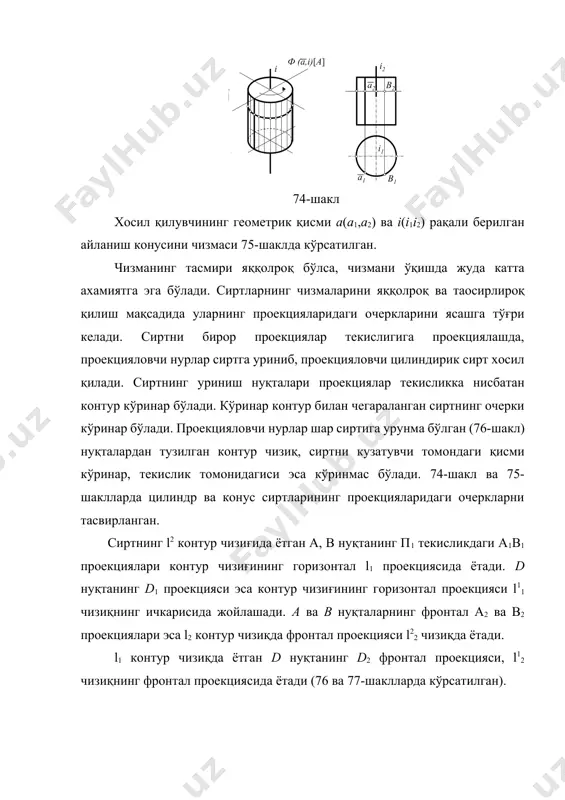

цилиндрик сиртдир, яoни: ф [а] 75-шаклда конус сиртини хосил бўлишини кўриб чиқамиз. d тўғри чизиқни i ўқи билан ихтиёрий бурчак остида кесишиб ва уни ўқ атрофида айланиши натижасида айланиш конуси хосил бўлган. ясовчи d тўғри чизиқ билан айланиш i ўқи хосил қилувчининг геометрик қисмидир. ясовчи тўғри чизиқни айланиш i ўқи атрофида айланиш жраёнида хосил бўлган сиртни, сўз орқали ифодалашга алгоритмик қисм дейилади. айланиш конус сиртининг хосил қилувчиси қуйидаги кўринишда бўлади: ф (g,i) [а] 74-шакл хосил қилувчининг геометрик қисми a(a1,a2) ва i(i1i2) рақали берилган айланиш конусини чизмаси 75-шаклда кўрсатилган. чизманинг тасмири яққолроқ бўлса, чизмани ўқишда жуда катта ахамиятга эга бўлади. сиртларнинг чизмаларини яққолроқ ва таoсирлироқ қилиш мақсадида уларнинг проекцияларидаги очеркларини ясашга тўғри келади. сиртни бирор проекциялар текислигига проекциялашда, проекцияловчи нурлар сиртга уриниб, проекцияловчи цилиндирик сирт хосил қилади. сиртнинг уриниш нуқталари проекциялар текисликка нисбатан контур кўринар бўлади. кўринар контур билан чегараланган сиртнинг очерки кўринар бўлади. проекцияловчи нурлар шар сиртига урунма бўлган (76-шакл) …

т эгри сиртларга бўлинади. 75-шакл 76-шакл 77-шакл алгебрик эгри сирт тенгламанинг даражаси шу эгри сиртнинг тартиби деб аталади. масалан: эгри сирт тенгламанинг даражаси бўлса, бундай эгри сирт тартибли эгри сирт деб аталади. агар сиртни тўғри чизиқ билан икки нуқтасида кесиб ўтса, бу сирт иккинчи тартибли сирт деб аталади. транцендент сиртларда тартиб бўлмайди. масалан: иккинчи тартибли эгри чизиқни бирор ўқ атрофида айланишида иккинчи тартибли сирт хосил бўлади. иккинчи тартибли сиртни ихтиёрий текислик иккинчи тартибли эгри чизиқ бўйича, тўғри чизиқ эса унинг икки нуқтаси бўйича кесиб ўтади. тўртинчи тартибли сиртга мисол қилиб тор сиртни олиш мумкин, чунки уни ихтиёрий тўғри чизиқ тўртта нуқтасида кесиб ўтади. техникада купроқ қўлланиладиган эгри сиртларнинг қуйидаги бир неча синфларини кўриб чиқамиз: 1. айланиш сиртлар, бу сиртлар жумласига иккинчи тартибли айланиш сиртлар киради. 2. тўғри чизиқли сиртлар, бу сиртлар жумласига ёйилувчи, ёйилмайдиган ва винтовий сиртлар киради. адабиётлар: 1. муродов ш. хакимов л., одилов п., шомурадов а.у., жумаев м. …
