1 / 27

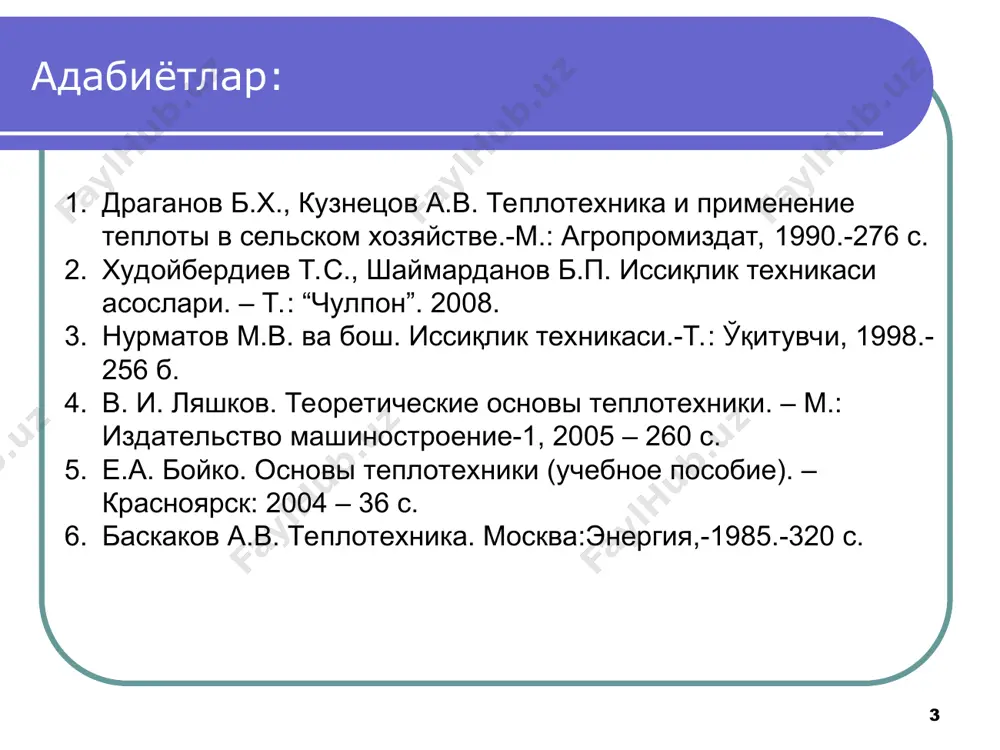

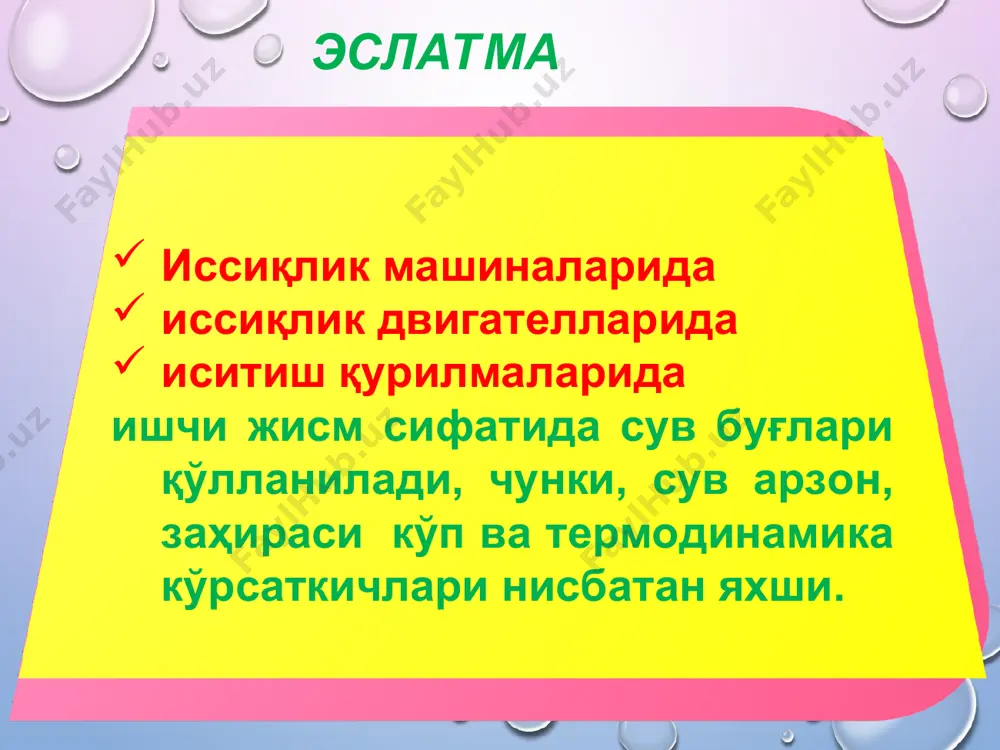

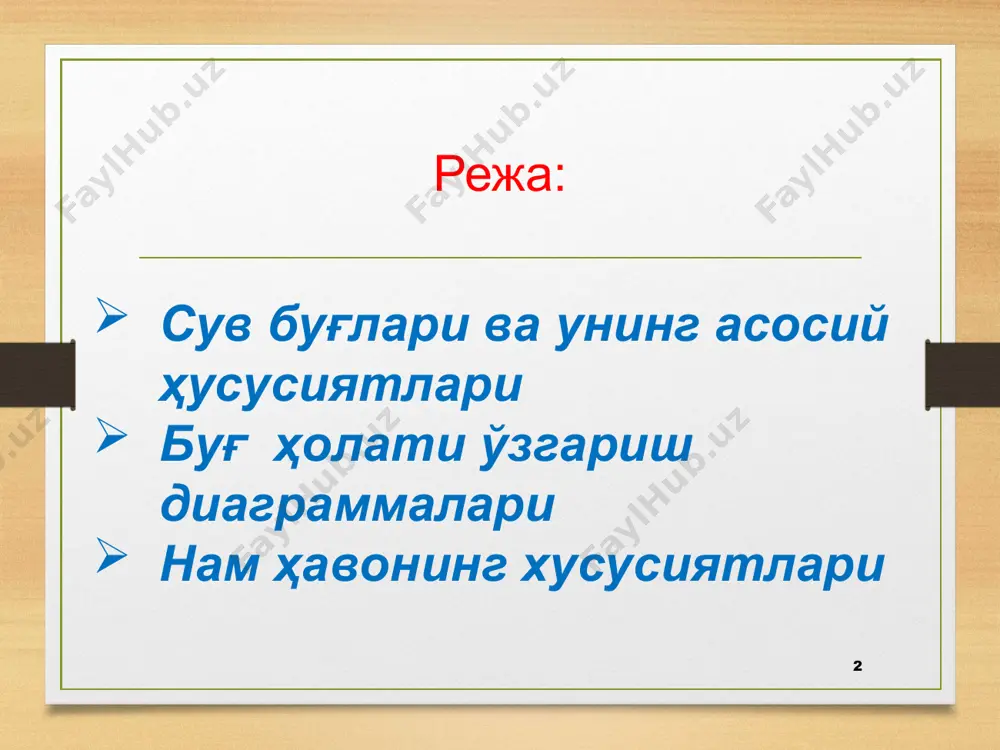

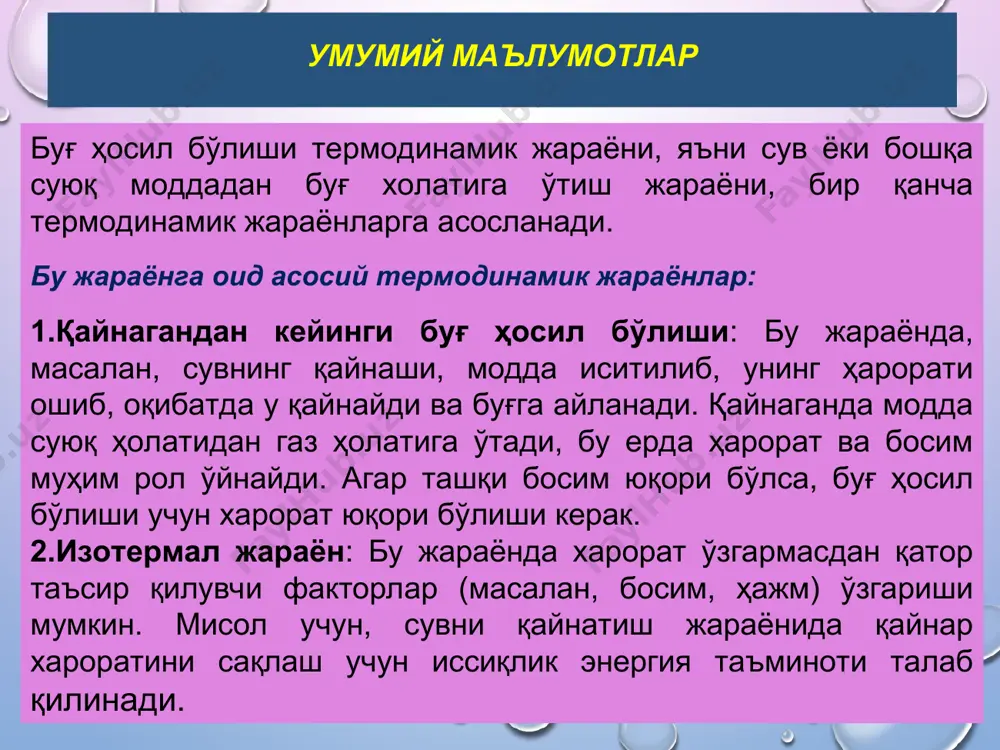

теплотехника 3 буғ ҳосил бўлиши термодинамик жараёнлари техника фанлари фалсафа доктори, доцент камолиддин эшкулович усмонов https://www.youtube.com/watch?v=dz14e3aam6m режа: * сув буғлари ва унинг асосий ҳусусиятлари буғ ҳолати ўзгариш диаграммалари нам ҳавонинг хусусиятлари адабиётлар: драганов б.х., кузнецов а.в. теплотехника и применение теплоты в сельском хозяйстве.-м.: агропромиздат, 1990.-276 с. худойбердиев т.с., шаймарданов б.п. иссиқлик техникаси асослари. – т.: “чулпон”. 2008. нурматов м.в. ва бош. иссиқлик техникаси.-т.: ўқитувчи, 1998.-256 б. в. и. ляшков. теоретические основы теплотехники. – м.: издательство машиностроение-1, 2005 – 260 с. е.а. бойко. основы теплотехники (учебное пособие). – красноярск: 2004 – 36 с. баскаков а.в. теплотехника. москва:энергия,-1985.-320 с. * эслатма иссиқлик машиналарида иссиқлик двигателларида иситиш қурилмаларида ишчи жисм сифатида сув буғлари қўлланилади, чунки, сув арзон, заҳираси кўп ва термодинамика кўрсаткичлари нисбатан яхши. * умумий маълумотлар * буғ ҳосил бўлиши термодинамик жараёни, яъни сув ёки бошқа суюқ моддадан буғ холатига ўтиш жараёни, бир қанча термодинамик жараёнларга асосланади. бу жараёнга оид асосий термодинамик …

2 / 27

умкин. бу жараёндаги энергиянинг катта қисми буғланиш учун сарфланади ва сувнинг ҳароратини ошириш учун энергия киришади. 4. буғланиш энтальпияси: бу буғланиш жараёни учун ажратиладиган энергияни белгилайди. бу энергия, аниқроқ айтганда, сувни қайнатиш ёки бошқа моддаларни буғлантириш учун зарур бўлган энергияни билдириши мумкин. сув буғлари сув буғлари — бу сувнинг газ ҳолати, яъни сув молекулалари атмосферада буғланиб турган ҳолат. сув буғлари ҳар доим ҳавода мавжуд бўлиб, унинг миқдори атроф-муҳитнинг ҳарорати, босими ва намлигидан келиб чиқиб ўзгаради. бу, масалан, ёғингарчилик, шамоллар, атмосферанинг намлиги ва муҳитдаги жонли организмлар учун муҳим роль ўйнайди. * сув буғлари ва унинг асосий ҳусусиятлари сувнинг суюқ ҳолатидан буғ ҳолатига ўтиши буғланиш дейилади. сувнинг буғга айланиши 2 хил йўл билан бўлиши мумкин: буғланиш ва қайнаш. буғнинг суюқликка айланиш жараёнини конденсация, бундан ҳосил бўлган суюқлик конденсат дейилади. буғланиш - суюқликнинг очиқ турган юзасидан ҳар қандай ҳароратда отилиб чиқаётган молекулалар ҳисобига бўлади. қайнаш - буғланишнинг фақат суюқлик сиртидан ташқари, бутун суюқлик …

3 / 27

лари ва унинг асосий ҳусусиятлари * агар буғланаётган сувнинг устки қисми (муҳит) чегараланган (айтайлик, қопқоқ билан ёпилган) бўлса, маълум шароитда сув томчилари қолмайди. бундай шароитдаги буғни – қуруқ тўйинган буғ деб юритилади. сув буғлари ва унинг асосий ҳусусиятлари * кўпинча буғ таркибида маълум миқдорда сув томчичалари бўлади. шу сабабли, буғлар учун қуруқлилик даражаси деган тушунча киритилган. агар, буғ учун қуруқлилик даражаси х = 0,9 бўлса, бунинг мазмуни-буғнинг таркибида 10 % сув томчилари бор дегани бўлади. сув буғлари ва унинг асосий ҳусусиятлари изоҳ: буғ-модданинг газ ҳолати бўлиб, оддий кўз билан кўринмайди. агар буғ, буғланиш жараёни, кўзга кўринаётган экан, демак, буғ таркибида сув томчичалари бор бўлиб, биз шу сув томчичаларини кўрамиз. тўйинган буғнинг ҳароратини яна оширсак, яъни қиздирсак-ўта қизиган буғ ҳосил бўлади. ўта қизиган буғларгина тўла газ ҳолатига ўтган бўлади. * буғ ҳолати ўзгариш диаграммаси, ёки фазавий диаграмма, модданинг буғланиш, қатиш, эриш фазалари ўртасидаги алоқанинг график тасвири бўлиб, модданинг қандай ҳолатга ўтишини …

4 / 27

тлар ҳосил қилади. сув буғи учун «pv» диаграммаси. * сувни ҳар хил миқдордаги ўзгармас босимларда иситиш ва буғлантириш жараёнини координаталарида ифодалаймиз. ўта қизиган тайёр буғ ҳосил бўлиш 3 та босқичда содир бўлади: сувнинг қайнашгача исишидаги изобарик кенгайиш - а1, в1, а2, в2, ... изобарик қайнаб буғланиш в1, с1, в2, с2, ... ўта қизиган буғ ҳосил бўлиши c1 d1, c2 d2,..... * сув буғи учун «pv» диаграммаси. 3 та чизиқ (а,в,с) " " диаграмма юзасини 4 та қисмга ажратади: 1- совуқ сув қисми; ii - иссиқ сув қисми, iii - қайнаш, буғланиш қисми; iv - ўта қизиган буғ қисми. ак - қуйи чегара чизиғида буғланиш бош- ланади, буғнинг қуруқлик даражаси х=0, кс - юқори чегара чизиғида буғланиш тугайди, буғнинг қуруқлик даражаси х=1, яъни 100% ли буғ ҳосил бўлади. сув буғи учун «pv» диаграммаси. * шундай қилиб, координата системасида 3 та қатор нуқталар ҳосил бўлди. мос номланган нуқталарни ўзаро бирлаштир-сак, 3 та …

5 / 27

ҳисобланади, чунки, қайнашнинг бошланишидан тугагунча сувнинг ҳарорати ўзгармайди; г-юза маълум маштабда сувнинг тўла буғланиб тугаши учун сарфланадиган иссиқликни билдириб - буғланиш иссиқлиги дейилади; qўқ-тўйинган (қуруқ) буғдан ўта қизиган буғ ҳосил қилиш учун буғга берилган қўшимча иссиқлик миқдори. * сув буғи учун “hs" диаграммаси "0" нуқтадан чиқаётган изобара чизиқлари х=1 чизиғигача (қайнаб тугагунча) изотерма билан бирга кетади. юқори чегара чизиғи (х=1) дан кейин изобара чизиғи юқорига тик кўтарилади, изотерма чизиқлари эса пастроққа қараб оғиб кўтарилади. расмда буғнинг қуруқлик даражаси бир хил бўлган чизиқлар ҳам берилган (х1=0,90: х2=0,8 ва ҳ.к.). расмда катталиклар мкгс бирликлари системасида берилган. керакли пайтда си системасига ўтиш учун олинган қийматларни 1 ккал = 4,19 кж га кўпайтирсак етарли бўлади. нам ҳавонинг хусусиятлари * сув буғи билан хавонинг бундай механик аралашмасини - нам ҳаво дейилади. дальтон қонунига кўра нам ҳавонинг босими - қуруқ ҳаво парциал (босим улуши) босими билан буғнинг парциал босимларининг йиғиндисига тенг: рбар=рх+рб ёки в=рх+рб бу ерда …
