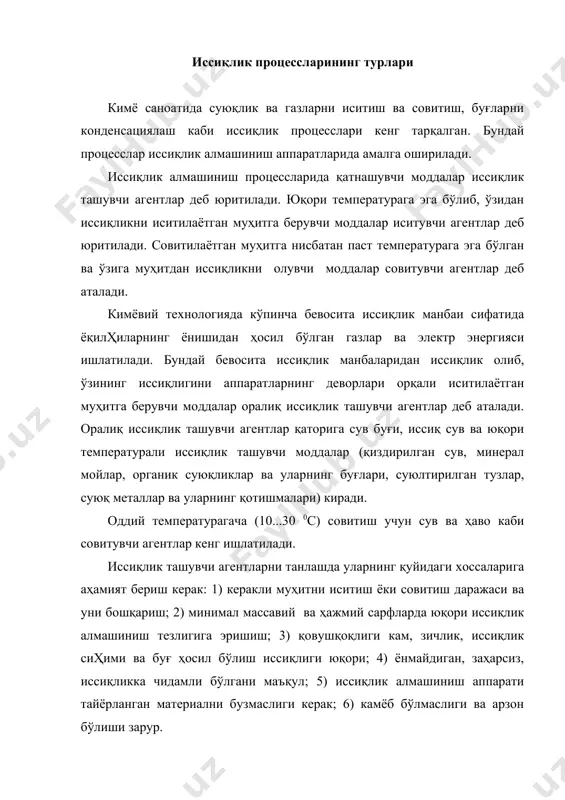

1403364395_45671.doc иссиқлик жараёнлари режа 1. иссиқлик процессларининг турлари. 2. сув буғи ва иссиқ сув билан иситиш. 3. юқори температурали моддалар билан иситиш. иссиқлик процессларининг турлари кимё саноатида суюқлик ва газларни иситиш ва совитиш, буғларни конденсациялаш каби иссиқлик процесслари кенг тарқалган. бундай процесслар иссиқлик алмашиниш аппаратларида амалга оширилади. иссиқлик алмашиниш процессларида қатнашувчи моддалар иссиқлик ташувчи агентлар деб юритилади. юқори температурага эга бўлиб, ўзидан иссиқликни иситилаётган муҳитга берувчи моддалар иситувчи агентлар деб юритилади. совитилаётган муҳитга нисбатан паст температурага эга бўлган ва ўзига муҳитдан иссиқликни олувчи моддалар совитувчи агентлар деб аталади. кимёвий технологияда кўпинча бевосита иссиқлик манбаи сифатида ёқилҳиларнинг ёнишидан ҳосил бўлган газлар ва электр энергияси ишлатилади. бундай бевосита иссиқлик манбаларидан иссиқлик олиб, ўзининг иссиқлигини аппаратларнинг деворлари орқали иситилаётган муҳитга берувчи моддалар оралиқ иссиқлик ташувчи агентлар деб аталади. оралиқ иссиқлик ташувчи агентлар қаторига сув буғи, иссиқ сув ва юқори температурали иссиқлик ташувчи моддалар (қиздирилган сув, минерал мойлар, органик суюқликлар ва уларнинг буғлари, суюлтирилган …

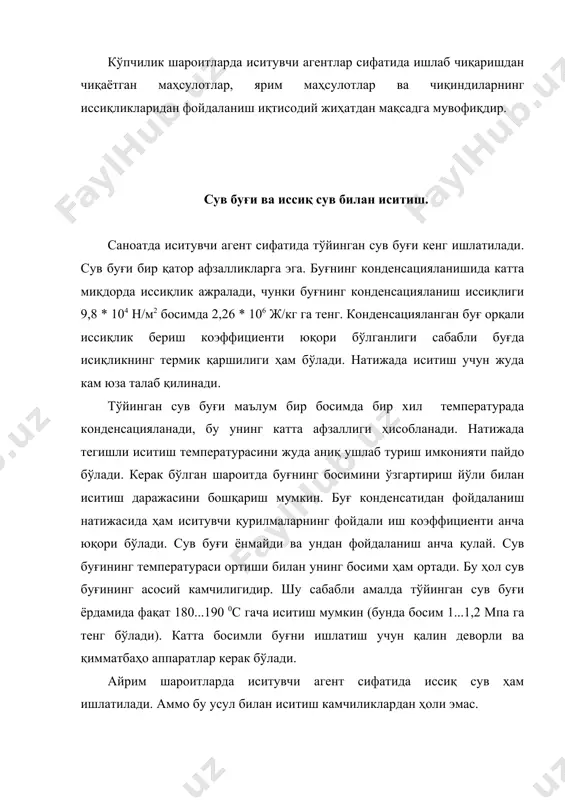

, ярим маҳсулотлар ва чиқиндиларнинг иссиқликларидан фойдаланиш иқтисодий жиҳатдан мақсадга мувофиқдир. сув буғи ва иссиқ сув билан иситиш. саноатда иситувчи агент сифатида тўйинган сув буғи кенг ишлатилади. сув буғи бир қатор афзалликларга эга. буғнинг конденсацияланишида катта миқдорда иссиқлик ажралади, чунки буғнинг конденсацияланиш иссиқлиги 9,8 * 104 н/м2 босимда 2,26 * 106 ж/кг га тенг. конденсацияланган буғ орқали иссиқлик бериш коэффициенти юқори бўлганлиги сабабли буғда исиқликнинг термик қаршилиги ҳам бўлади. натижада иситиш учун жуда кам юза талаб қилинади. тўйинган сув буғи маълум бир босимда бир хил температурада конденсацияланади, бу унинг катта афзаллиги ҳисобланади. натижада тегишли иситиш температурасини жуда аниқ ушлаб туриш имконияти пайдо бўлади. керак бўлган шароитда буғнинг босимини ўзгартириш йўли билан иситиш даражасини бошқариш мумкин. буғ конденсатидан фойдаланиш натижасида ҳам иситувчи қурилмаларнинг фойдали иш коэффициенти анча юқори бўлади. сув буғи ёнмайди ва ундан фойдаланиш анча қулай. сув буғининг температураси ортиши билан унинг босими ҳам ортади. бу ҳол сув буғининг асосий …

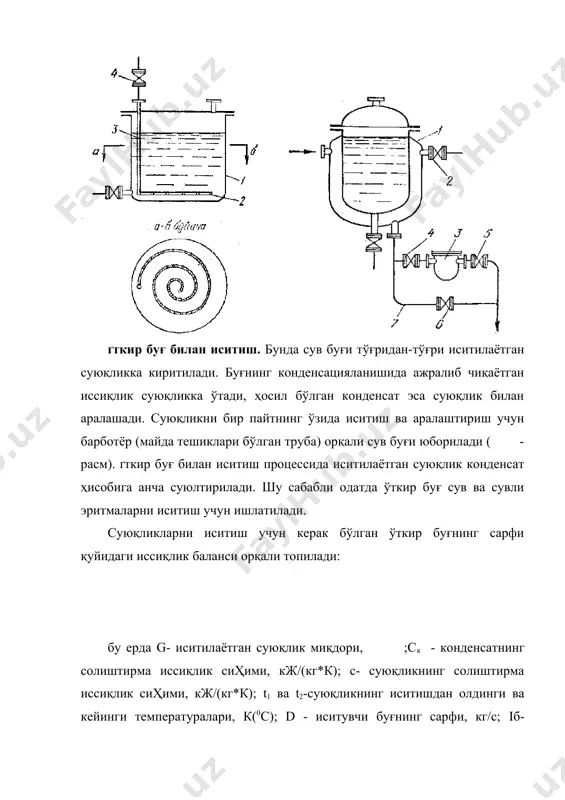

ситиш учун керак бўлган ўткир буғнинг сарфи қуйидаги иссиқлик баланси орқали топилади: бу ерда g- иситилаётган суюқлик миқдори, ;ск - конденсатнинг солиштирма иссиқлик сиҳими, кж/(кг*к); с- суюқликнинг солиштирма иссиқлик сиҳими, кж/(кг*к); t1 ва t2-суюқликнинг иситишдан олдинги ва кейинги температуралари, к(0с); d - иситувчи буғнинг сарфи, кг/с; iб-буғнинг энтальпияси (иссиқлик ушлаш), кж/кг; qй-аппаратнинг атроф-муҳитга йўқотган иссиқлиги. бундан ўткир буғнинг сарфи: кучсиз буғ билан иситиш. бунда иссиқлик буғдан суюқликка бирор ажратувчи девор (масалан, қобиқли ва змеевикли аппаларда) орқали ўтади. иситувчи буғ тўла конденсацияланади ва у аппаратнинг иситиш бўшлиҳидан конденсат сифатида чиқарилади ( - расм). конденсат температурасини буғнинг тўйиниш температурасига тенг деб олиш мумкин. кучсиз буғнинг сарфи қуйидаги иссиқлик балансидан топилади: ёки бу ерда iк - конденсат энтальпияси. иситиш бўшлиҳида буғ ушланиб қолган ҳолатда кондетсатни чиқариш учун конденсат узатувчилар ишлатилади. конденсат узатувчилар ёпиқ ва очиқ қалқовичли, биметалл текис пружинали бўлиши мумкин. бундан ташқари, конденсат узатувчилар сифатида махсус шайба ва фильтрлар ҳам ишлатилади, -расмда …

онденсацияланиши пайтидаги иссиқлик бериш коэффициентини кескин камайтириб юборади. шу сабабли исистиш бўшлиҳида йиҳилиб қолган газлар қурилмадан даврий равишда чиарилиб турилиши шарт. бу мақсад учун аппаратда вентилли штуцер ўрнатилган бўлади. иссиқ сув билан иситиш. иссиқ сув ёрдамида одатда 1000с гача иситиш мумкин. 1000с дан ортиқ температурада иситиш учун юқори босимли иссиқ сув ишлатилади. айрим шароитларда иситиш учун сув буғининг конденсатидан фойдаланилади. иссиқ сув тутун газлари билан иситиладиган сув иситувчи қозонларда ва буғ ёрдамида ишлайдиган иситкичлар (бойлерлар) да олинади. иссиқ сув билан иситиш бир қатор камчиликларга эга. иссиқ сув орқали иссиқлик бериш коэффициенти конденсацияланаётган буғ орқали иссиқлик бериш коэффициентига нисбатан анча кам. иссиқлик алмашиниш юзаси бўйлаб иссиқ сувнинг температураси ўзгариб боради, бу ҳол эса бир текис иситишни ташкил қилиш ва иситиш процессини бошқаришни қийинлаштиради. юқори температурали моддалар билан иситиш. кимё саноатида кўпинча иситиш процесслари юқори температурали иссиқлик ташувчи агентлар ёрдамида олиб борилади. юқори температурали иссиқлик ташувчи моддалар (ўта қиздирилган сув, минерал ёҳлар, …

лади. табиий циркуляция билан ишлайдиган қурилма ( -расм, а) тутун газлари билан исийдиган змеевик, иссиқлик сарфлайдиган аппарат ва суюқликни кўтариш ва туширишга мўлжалланган трубалардан ташкил топган. змеевик ўтхонада ёқилҳининг ёнишидан ҳосил бўлган газлар ёрдамида қиздирилади. змеевикнинг ичида қиздирилган суюқлик кўтариш трубаси орқали иссиқлик сарфлайдиган аппаратга тушади ва ўз иссиқлигини иситилиши лозим бўлган суюқликка беради. натижада иссиқлик ташувчи суюқлик совийди. температураси пасайган суюқлик тушириш трубаси орқали ўтхонада жойлашган змеевикка қайтади. шундай қилиб, берк системада совуқ ва иссиқ суюқликлар зичликларининг фарқи таъсирида табиий циркуляция юз беради. трубалар коррозиясини камайтириш ва конденсацияланмайдиган газларнинг ажралишини йўқотиш учун иситиш системаси дистилланган сув билан тўлдирилиши зарур. табиий циркуляцияли қурилмаларнинг яхши ишлаши учун иссиқлик сарфловчи аппарат ўтхонага нисбатан энг камида 4...5 м баландликда жойлашган бўлиши керак. натижада иситиш қурилмасининг умумий баландлиги анча катта қийматга эга бўлади. аммо бу шароитда ҳам суюқликнинг тезлиги анча кичикдир, шу сабабли табиий циркуляцияли иситиш қурилмаларининг иш унумдорлиги юқори эмас. мажбурий циркуляцияли қурилмада …
