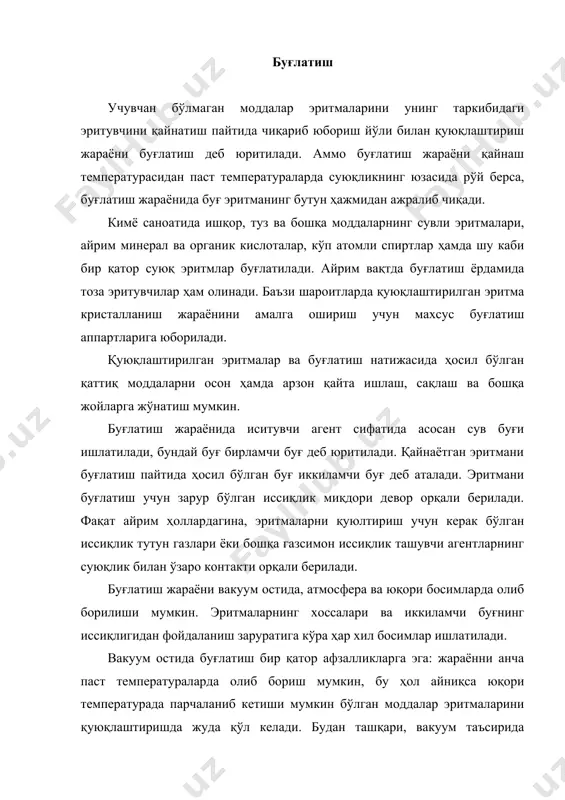

1403353958_45328.doc буғлатиш. бир аппаратли бўглатиш қурилмаси режа 1. буғлатиш. 2. битта аппаратли буғлатиш қурилмаси. буғлатиш учувчан бўлмаган моддалар эритмаларини унинг таркибидаги эритувчини қайнатиш пайтида чиқариб юбориш йўли билан қуюқлаштириш жараёни буғлатиш деб юритилади. аммо буғлатиш жараёни қайнаш температурасидан паст температураларда суюқликнинг юзасида рўй берса, буғлатиш жараёнида буғ эритманинг бутун ҳажмидан ажралиб чиқади. кимё саноатида ишқор, туз ва бошқа моддаларнинг сувли эритмалари, айрим минерал ва органик кислоталар, кўп атомли спиртлар ҳамда шу каби бир қатор суюқ эритмлар буғлатилади. айрим вақтда буғлатиш ёрдамида тоза эритувчилар ҳам олинади. баъзи шароитларда қуюқлаштирилган эритма кристалланиш жараёнини амалга ошириш учун махсус буғлатиш аппартларига юборилади. қуюқлаштирилган эритмалар ва буғлатиш натижасида ҳосил бўлган қаттиқ моддаларни осон ҳамда арзон қайта ишлаш, сақлаш ва бошқа жойларга жўнатиш мумкин. буғлатиш жараёнида иситувчи агент сифатида асосан сув буғи ишлатилади, бундай буғ бирламчи буғ деб юритилади. қайнаётган эритмани буғлатиш пайтида ҳосил бўлган буғ иккиламчи буғ деб аталади. эритмани буғлатиш учун зарур бўлган иссиқлик …

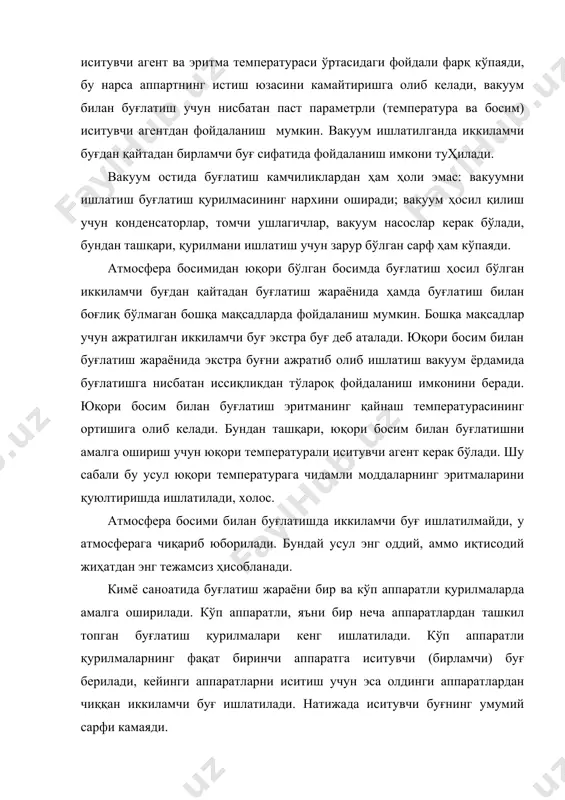

вакуум билан буғлатиш учун нисбатан паст параметрли (температура ва босим) иситувчи агентдан фойдаланиш мумкин. вакуум ишлатилганда иккиламчи буғдан қайтадан бирламчи буғ сифатида фойдаланиш имкони туҳилади. вакуум остида буғлатиш камчиликлардан ҳам ҳоли эмас: вакуумни ишлатиш буғлатиш қурилмасининг нархини оширади; вакуум ҳосил қилиш учун конденсаторлар, томчи ушлагичлар, вакуум насослар керак бўлади, бундан ташқари, қурилмани ишлатиш учун зарур бўлган сарф ҳам кўпаяди. атмосфера босимидан юқори бўлган босимда буғлатиш ҳосил бўлган иккиламчи буғдан қайтадан буғлатиш жараёнида ҳамда буғлатиш билан боғлиқ бўлмаган бошқа мақсадларда фойдаланиш мумкин. бошқа мақсадлар учун ажратилган иккиламчи буғ экстра буғ деб аталади. юқори босим билан буғлатиш жараёнида экстра буғни ажратиб олиб ишлатиш вакуум ёрдамида буғлатишга нисбатан иссиқликдан тўлароқ фойдаланиш имконини беради. юқори босим билан буғлатиш эритманинг қайнаш температурасининг ортишига олиб келади. бундан ташқари, юқори босим билан буғлатишни амалга ошириш учун юқори температурали иситувчи агент керак бўлади. шу сабали бу усул юқори температурага чидамли моддаларнинг эритмаларини қуюлтиришда ишлатилади, холос. атмосфера босими билан …

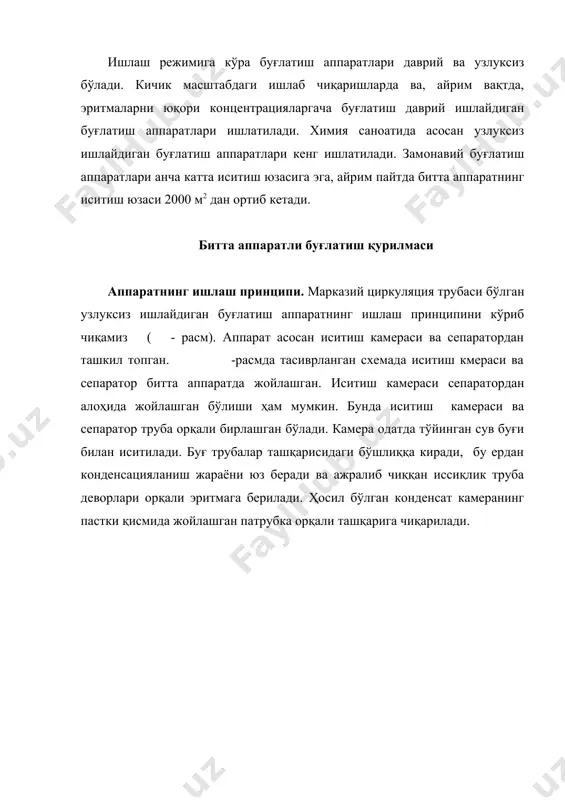

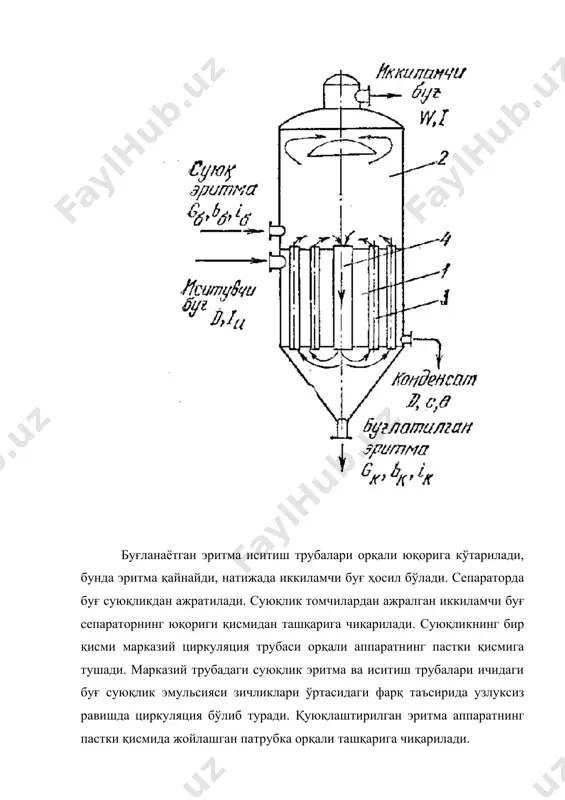

н узлуксиз ишлайдиган буғлатиш аппаратлари кенг ишлатилади. замонавий буғлатиш аппаратлари анча катта иситиш юзасига эга, айрим пайтда битта аппаратнинг иситиш юзаси 2000 м2 дан ортиб кетади. битта аппаратли буғлатиш қурилмаси аппаратнинг ишлаш принципи. марказий циркуляция трубаси бўлган узлуксиз ишлайдиган буғлатиш аппаратнинг ишлаш принципини кўриб чиқамиз ( - расм). аппарат асосан иситиш камераси ва сепаратордан ташкил топган. -расмда тасиврланган схемада иситиш кмераси ва сепаратор битта аппаратда жойлашган. иситиш камераси сепаратордан алоҳида жойлашган бўлиши ҳам мумкин. бунда иситиш камераси ва сепаратор труба орқали бирлашган бўлади. камера одатда тўйинган сув буғи билан иситилади. буғ трубалар ташқарисидаги бўшлиққа киради, бу ердан конденсацияланиш жараёни юз беради ва ажралиб чиққан иссиқлик труба деворлари орқали эритмага берилади. ҳосил бўлган конденсат камеранинг пастки қисмида жойлашган патрубка орқали ташқарига чиқарилади. буғланаётган эритма иситиш трубалари орқали юқорига кўтарилади, бунда эритма қайнайди, натижада иккиламчи буғ ҳосил бўлади. сепараторда буғ суюқликдан ажратилади. суюқлик томчилардан ажралган иккиламчи буғ сепараторнинг юқориги қисмидан ташқарига чиқарилади. …

дан чиқарилаётган эритувчи (иккиламчи буғ) нинг миқдори ((кг/с) бўлса, у ҳолда аппаратнинг моддий баланси қуйидаги тенглама билан ифодаланади: эритма таркибида бўлган қуруқ моддага нисбатан моддий баланс қуйидагича ёзилади: амалий ҳисоблашларда дастлабки эритма сарфи gб нинг концентрацияси вб ва қуюқлашган эритманинг керакли концентрацияси вк берилган бўлади. бунда ( ) ва ( ) тенгламалар орқали аппаратнинг иш унуми топилади. қуюқлаштирилган эритма бўйича: буғлатиётган сув бўйича иссиқлик баланси. қуйидаги белгиларни қабул қиламиз: d-иситувчи буғнинг сарфи; iи-унинг энтальпияси; i-иккиламчи буғнинг энтальпияси; iб=cбtб - дастлабки эритманинг энтальпияси; iк=cкtк - қуюқлашган эритманинг энтальпияси; i’=c’( - иситувчи буғ конденсатининг энтальпияси; сб,ск,с’-дастлабки ва қуюқлашган эритма ҳамда конденсатнинг ўртача солиштирма иссиқлик сиҳимлари; tб,tк ,( - дастлабки қуюқлашган эритма ва иситувчи буғнинг тўйиниш температуралари. иссиқликнинг кириши (дастлабки эритма билан) gбiб; иситувчи буғ билан diи; иссиқликнинг сарфланиши (қуюқлашган эритма билан) gк,iк; иккиламчи буғ билан (i; иситувчи буғнинг конденсати билан d i’; қуюқлаштириш иссиқлиги qконц; атроф-муҳитга йўқотилган иссиқлик qй иссиқлик баланси қуйидагича …

. эритмани қуюқлаштириш пайтидаги иссиқлик эффекти qконц билан ифодаланади. қуюқлаштириш жараёнида иссиқликнинг ютилиши ёки чиқиши содир бўлади. шунга кўра qконц нинг миқдори исиқлик балансининг кириш ёки сарфланиш қисмлари орқали ўз ифодасини топади. агар qконц нинг миқдори анча катта бўлса, у ҳисобга олинади, кам бўлса ҳисобга олинмайди. иссиқликнинг атроф-муҳитга йўқотилиши qй одатда q нинг 3...5% ини ташкил қилади. qй нинг миқдори ортиб кетмаслиги учун буғлатиш аппаратлари тегишли қалиникдаги изоляция қатлами билан қопланади. ( ) тенгламага асосан иситувчи буғнинг сарфини топиш мумкин: агар эритма аввал қайнаш температурасигача иситилиб, сўнгра буғлатиш аппаратига берилса, tб=tк бўлади. qконц ва qй нинг миқдори ҳисобга олинмаса, ( ) тенглама ёрдамида 1 кг сувни буғлатиш учун керак биган иситувчи буғнинг назарий сарфини топиш мумкин: бу ерда iг-c’(=r’ - иситувчи буғнинг кенденсацияланиш иссиқлиги, i-c’’tқ=r - қайнаб турган эритмалардан сувнинг буғланиш иссиқлиги (тахминан r=r’ деб олиниши мумкин). ( ) тенгламага кўра, битта аппаратли буғлатиш қурилмасида 1 кг сувни буғлатиш учун …
