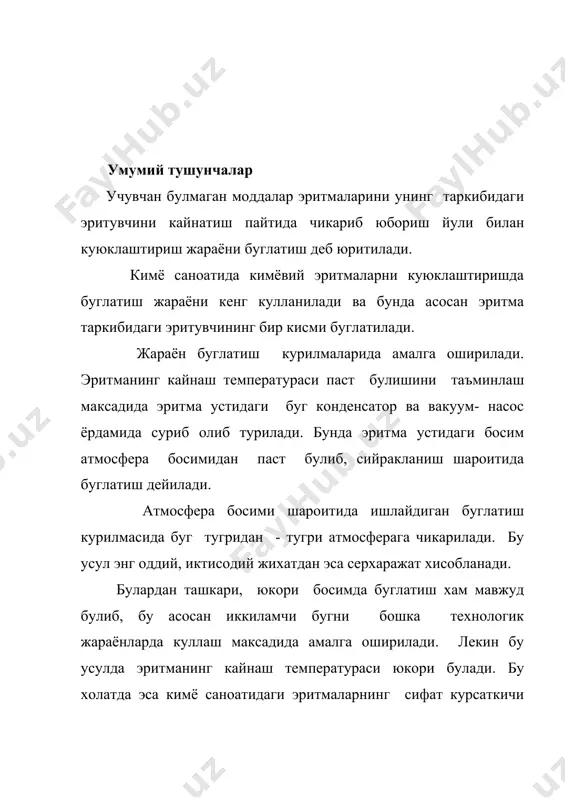

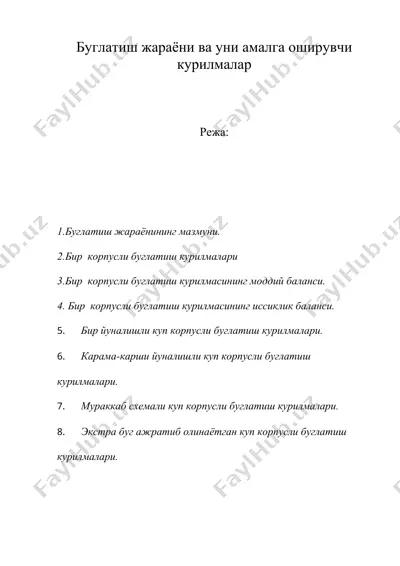

1403350639_45131.doc буглатиш жараёни ва уни амалга оширувчи курилмалар буглатиш жараёни ва уни амалга оширувчи курилмалар режа: 1.буглатиш жараёнининг мазмуни. 2.бир корпусли буглатиш курилмалари 3.бир корпусли буглатиш курилмасининг моддий баланси. 4. бир корпусли буглатиш курилмасининг иссиклик баланси. 5. бир йуналишли куп корпусли буглатиш курилмалари. 6. карама-карши йуналишли куп корпусли буглатиш курилмалари. 7. мураккаб схемали куп корпусли буглатиш курилмалари. 8. экстра буг ажратиб олинаётган куп корпусли буглатиш курилмалари. умумий тушунчалар учувчан булмаган моддалар эритмаларини унинг таркибидаги эритувчини кайнатиш пайтида чикариб юбориш йули билан куюклаштириш жараёни буглатиш деб юритилади. кимё саноатида кимёвий эритмаларни куюклаштиришда буглатиш жараёни кенг кулланилади ва бунда асосан эритма таркибидаги эритувчининг бир кисми буглатилади. жараён буглатиш курилмаларида амалга оширилади. эритманинг кайнаш температураси паст булишини таъминлаш максадида эритма устидаги буг конденсатор ва вакуум- насос ёрдамида суриб олиб турилади. бунда эритма устидаги босим атмосфера босимидан паст булиб, сийракланиш шароитида буглатиш дейилади. атмосфера босими шароитида ишлайдиган буглатиш курилмасида буг тугридан - тугри атмосферага …

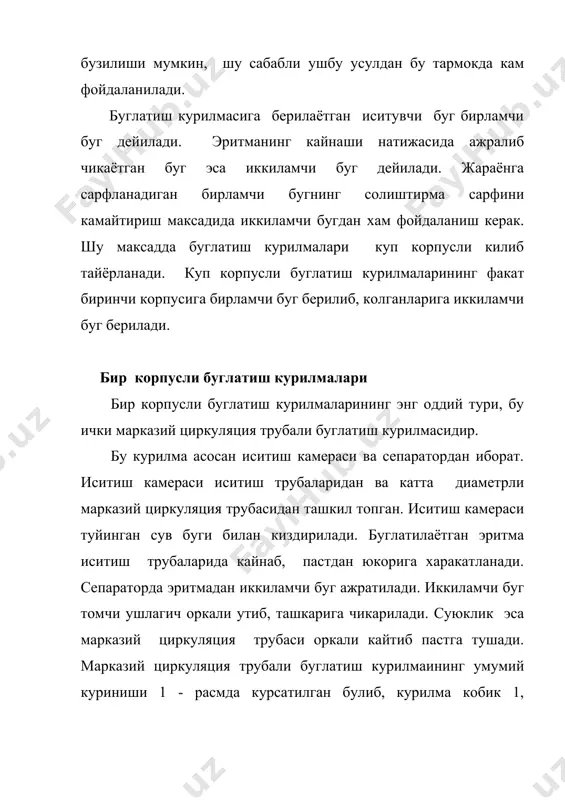

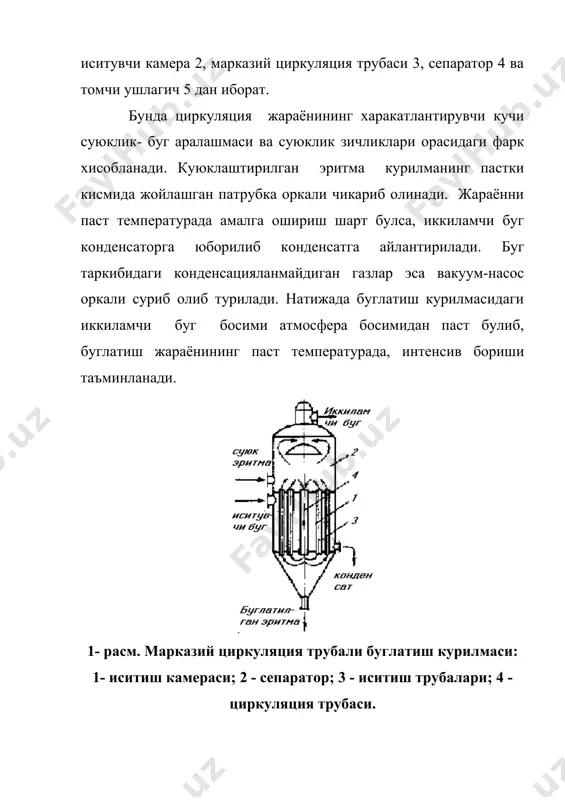

иб тайёрланади. куп корпусли буглатиш курилмаларининг факат биринчи корпусига бирламчи буг берилиб, колганларига иккиламчи буг берилади. бир корпусли буглатиш курилмалари бир корпусли буглатиш курилмаларининг энг оддий тури, бу ички марказий циркуляция трубали буглатиш курилмасидир. бу курилма асосан иситиш камераси ва сепаратордан иборат. иситиш камераси иситиш трубаларидан ва катта диаметрли марказий циркуляция трубасидан ташкил топган. иситиш камераси туйинган сув буги билан киздирилади. буглатилаётган эритма иситиш трубаларида кайнаб, пастдан юкорига харакатланади. сепараторда эритмадан иккиламчи буг ажратилади. иккиламчи буг томчи ушлагич оркали утиб, ташкарига чикарилади. суюклик эса марказий циркуляция трубаси оркали кайтиб пастга тушади. марказий циркуляция трубали буглатиш курилмаининг умумий куриниши 1 - расмда курсатилган булиб, курилма кобик 1, иситувчи камера 2, марказий циркуляция трубаси 3, сепаратор 4 ва томчи ушлагич 5 дан иборат. бунда циркуляция жараёнининг харакатлантирувчи кучи суюклик- буг аралашмаси ва суюклик зичликлари орасидаги фарк хисобланади. куюклаштирилган эритма курилманинг пастки кисмида жойлашган патрубка оркали чикариб олинади. жараённи паст температурада амалга ошириш …

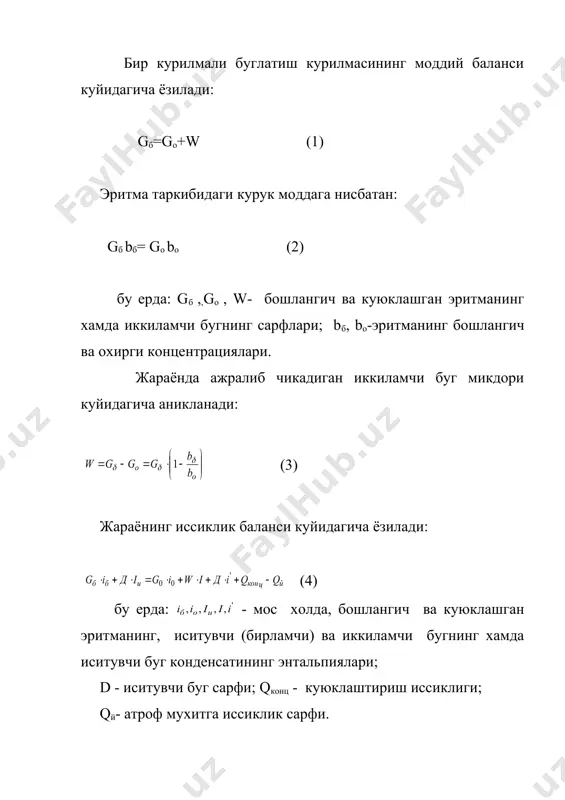

н иккиламчи буг микдори куйидагича аникланади: (3) жараёнинг иссиклик баланси куйидагича ёзилади: (4) бу ерда: - мос холда, бошлангич ва куюклашган эритманинг, иситувчи (бирламчи) ва иккиламчи бугнинг хамда иситувчи буг конденсатининг энтальпиялари; d - иситувчи буг сарфи; qконц - куюклаштириш иссиклиги; qй- атроф мухитга иссиклик сарфи. ушбу тенгламадан бирламчи буг сарфи аникланади. курилманинг иситиш юзаси куйидагича аникланади: (5) бу ерда: q- иссиклик сарфи; к- иссиклик утказиш коэффициенти; - температураларнинг фойдали фарки (жараённинг харакатлантирувчи кучи ): embed equation.3 (6) бу ерда: - умумий температура фарки; - умумий температура йуколиши: (7) - иситувчи буг температураси; tк- иккиламчи бугнинг конденсаторга киришдаги температураси. (8) - температура депрессияси; - гидростатик депрессия; - гидравлик депрессия. температура депрессияси деб, бир хил босимда олинган эритманинг кайнаш температураси билан тоза эритувчининг кайнаш температураси орасидаги фаркка айтилади. унинг киймати и.а.тищенконинг куйидаги тенгламаси оркали аникланиши мумкин: (9) бу ерда: т- тоза эритувчининг берилган босимдаги кайнаш температураси, к; r - тоза эритувчининг …

икаётган иккиламчи буг трубалар оркали конденсаторга берилишида махаллий каршиликлар таъсирида маълум микдорда босим йуколади. натижада унинг туйиниш температураси ва курилманинг фойдали температуралар фарки камаяди. гидравлик каршиликлар таъсирида фойдали температуралар фаркининг камайишига гидравлик депрессия дейилади. ушбу катталикнинг киймати одатда 0,5 -1,50 c оралигида булиб, бирта корпус учун 1 0с га тенг деб олиш мумкин. буглатиш жараёни ва курилмаларини хисоблашнинг мукаммал услуби махсус адабиётларда келтирилган. куп корпусли буглатиш курилмалари. жараёнга сарфланадиган иситувчи буг сарфини камайтириш максадида буглатиш курилмалари куп корпусли килиб тайёрланади. масалан, 1 кг сувни буглатиш учун бир корпусли курилмаларда 1,1 кг иситувчи (бирламчи) буг сарфланса, у икки корпуслида 0,57 кг , уч корпуслида 0,4 кг, турт корпуслида 0,3 кг, беш корпусли курилмаларда эса 0,27 кг ни ташкил килади. буглатиш курилмаларини лойихалашда ушбу курсатгичлар хисобга олиниши ва иктисодий жихатдан оптимал булган корпуслар сони танланиши шарт. куп корпусли буглатиш курилмаларининг куйидаги схемалари мавжуд: - охирги корпусдаги иккиламчи бугнинг босимига кура вакуум (сийракланиш) …

ракамининг ортиши билан улардаги иккиламчи буг босимининг камайиши сабабли, эритма уз узидан бир корпусдан иккинчисига окиб утади. охирги корпусдан чикаётган иккиламчи буг барометрик конденсаторга берилади. бу курилманинг афзаллиги унда эритмани бир корпусдан иккинчи корпусга узатиш учун насоснинг зарур булмаганлиги ва эритманинг паст температураларда буглатиш булса, асосий камчилиги, охирги корпусда иссиклик утказиш коэффициентининг жуда кичиклигидир. 2 - расмда бир хил йуналишли учта корпусдан иборат буглатиш курилмаси келтирилган булиб, курилма буглатиш корпуслари 1, 2, 3, иситгич 4, барометрик конденсатор 5, томчи ушлагич 6 ва вакуум- насос 7 дан иборат. карама-карши йуналишли куп корпусли буглатиш курилмаларида буг ва эритманинг харакат йуналиши бир-бирига карама-карши булади. бирламчи буг биринчи корпусга берилса, дастлабки эритма охирги корпусга берилади. бу курилмаларда эритма бир корпусдан бошкасига насос ёрдамида узатилади (бу курилманинг асосий камчилиги хам шу хисобланади) ва куюклаштирилган эритма биринчи корпусдан чикарилади. бундай курилмаларда асосан ковушкоклиги юкори булган эритмалар буглатилади. уларнинг афзаллиги шундаки, улар бир йуналишли курилмаларга нисбатан кичик …
