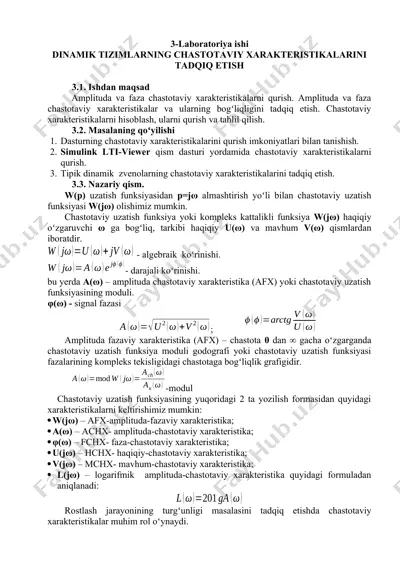

3-laboratoriya ishi dinamik tizimlarning chastotaviy xarakteristikalarini tadqiq etish 3.1. ishdan maqsad amplituda va faza chastotaviy xarakteristikalarni qurish. amplituda va faza chastotaviy xarakteristikalar va ularning bogʻliqligini tadqiq etish. chastotaviy xarakteristikalarni hisoblash, ularni qurish va tahlil qilish. 3.2. masalaning qоʻyilishi 1. dasturning chastotaviy xarakteristikalarini qurish imkoniyatlari bilan tanishish. 1. simulink lti-viewer qism dasturi yordamida chastotaviy xarakteristikalarni qurish. 1. tipik dinamik zvenolarning chastotaviy xarakteristikalarini tadqiq etish. 3.3. nazariy qism. w(p) uzatish funksiyasidan p=jω almashtirish yоʻli bilan chastotaviy uzatish funksiyasi w(jω) olishimiz mumkin. chastotaviy uzatish funksiya yoki kompleks kattalikli funksiya w(jω) haqiqiy оʻzgaruvchi ω ga bogʻliq, tarkibi haqiqiy u(ω) va mavhum v(ω) qismlardan iboratdir. - algebraik kоʻrinishi. - darajali kоʻrinishi. bu yerda a(ω) – amplituda chastotaviy xarakteristika (afx) yoki chastotaviy uzatish funksiyasining moduli. φ(ω) - signal fazasi ; amplituda fazaviy xarakteristika (afx) – chastota 0 dan ∞ gacha оʻzgarganda chastotaviy uzatish funksiya moduli godografi yoki chastotaviy uzatish funksiyasi fazalarining kompleks tekisligidagi chastotaga bogʻliqlik grafigidir. …
2 / 5

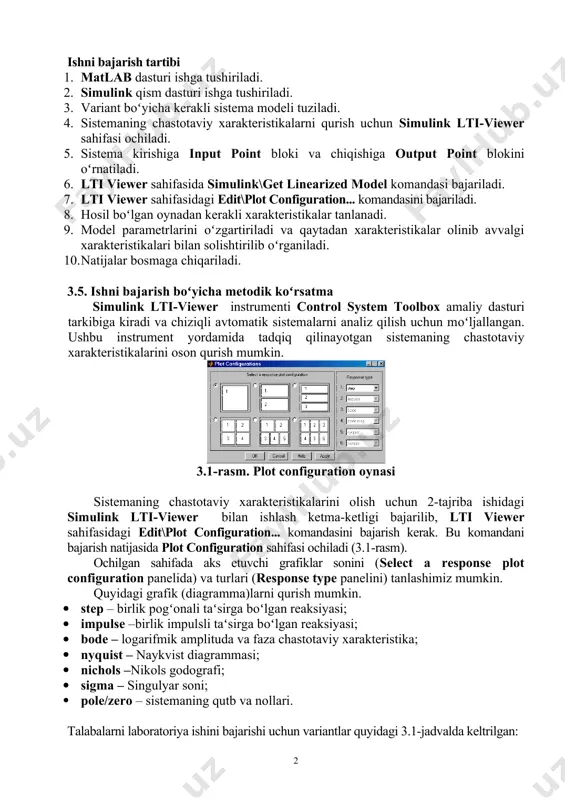

cha kerakli sistema modeli tuziladi. 1. sistemaning chastotaviy xarakteristikalarni qurish uchun simulink lti-viewer sahifasi ochiladi. 1. sistema kirishiga input point bloki va chiqishiga output point blokini оʻrnatiladi. 1. lti viewer sahifasida simulink\get linearized model komandasi bajariladi. 1. lti viewer sahifasidagi edit\plot configuration... komandasini bajariladi. 1. hosil bоʻlgan oynadan kerakli xarakteristikalar tanlanadi. 1. model parametrlarini оʻzgartiriladi va qaytadan xarakteristikalar olinib avvalgi xarakteristikalari bilan solishtirilib оʻrganiladi. 1. natijalar bosmaga chiqariladi. 3.5. ishni bajarish bоʻyicha metodik kоʻrsatma simulink lti-viewer instrumenti control system toolbox amaliy dasturi tarkibiga kiradi va chiziqli avtomatik sistemalarni analiz qilish uchun mоʻljallangan. ushbu instrument yordamida tadqiq qilinayotgan sistemaning chastotaviy xarakteristikalarini oson qurish mumkin. 3.1-rasm. plot configuration oynasi sistemaning chastotaviy xarakteristikalarini olish uchun 2-tajriba ishidagi simulink lti-viewer bilan ishlash ketma-ketligi bajarilib, lti viewer sahifasidagi edit\plot configuration... komandasini bajarish kerak. bu komandani bajarish natijasida plot configuration sahifasi ochiladi (3.1-rasm). ochilgan sahifada aks etuvchi grafiklar sonini (select a response plot configuration panelida) va …
3 / 5

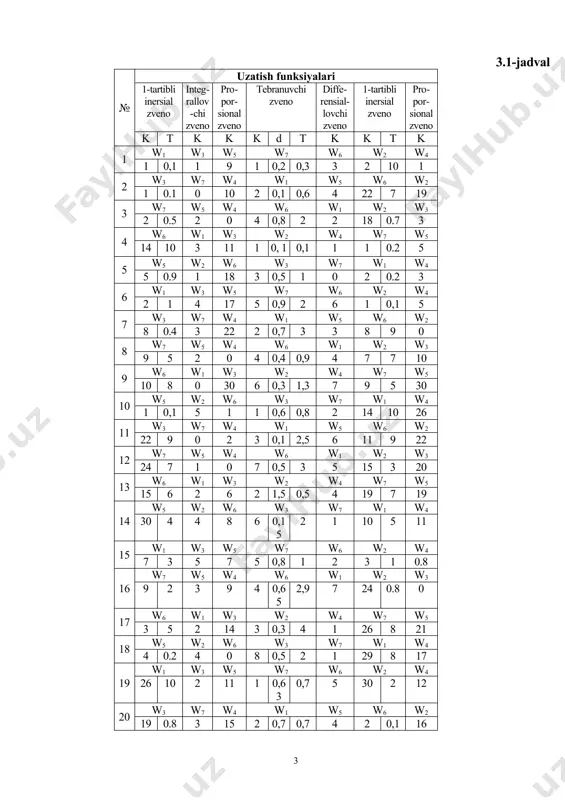

i zveno 1-tartibli inersial zveno pro-por-sional zveno k t k k k d t k k t k 1 w1 w3 w5 w7 w6 w2 w4 1 0,1 1 9 1 0,2 0,3 3 2 10 1 2 w3 w7 w4 w1 w5 w6 w2 1 0.1 0 10 2 0,1 0,6 4 22 7 19 3 w7 w5 w4 w6 w1 w2 w3 2 0.5 2 0 4 0,8 2 2 18 0.7 3 4 w6 w1 w3 w2 w4 w7 w5 14 10 3 11 1 0, 1 0,1 1 1 0.2 5 5 w5 w2 w6 w3 w7 w1 w4 5 0.9 1 18 3 0,5 1 0 2 0.2 3 6 w1 w3 w5 w7 w6 w2 w4 2 1 4 17 5 0,9 2 6 1 0,1 5 7 w3 w7 w4 w1 w5 w6 w2 8 0.4 3 22 2 0,7 3 3 8 …
4 / 5

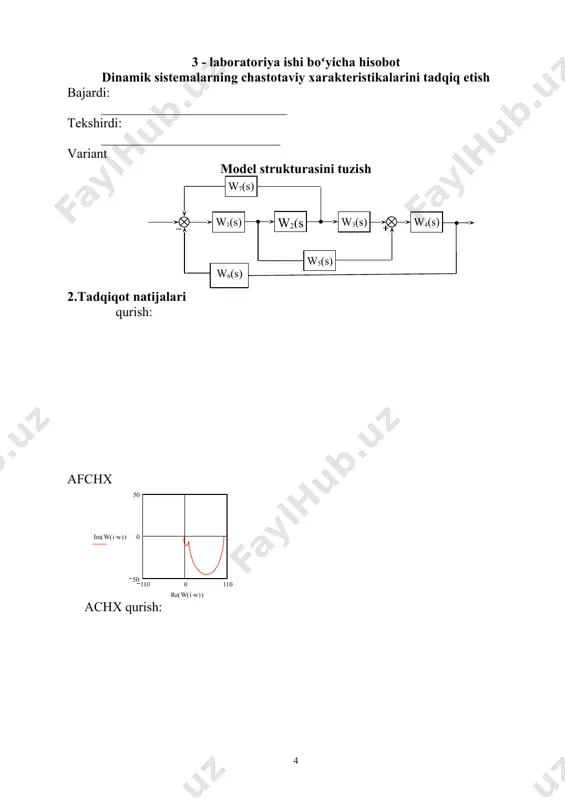

w w w jv u j w + =
