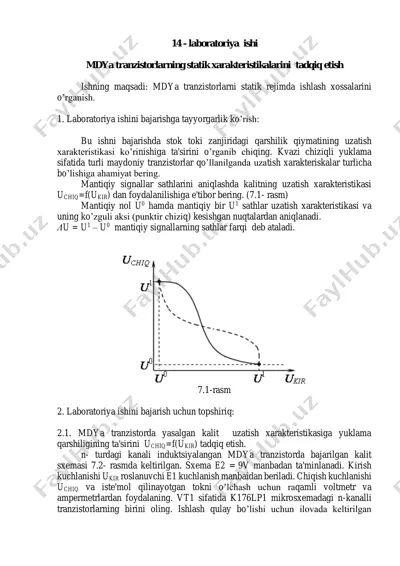

14 - laboratoriya ishi mdya tranzistorlarning statik xarakteristikalarini tadqiq etish ishning maqsadi: mdya tranzistorlarni statik rejimda ishlash xossalarini o’rganish. 1. laboratoriya ishini bajarishga tayyorgarlik ko’rish: bu ishni bajarishda stok toki zanjiridagi qarshilik qiymatining uzatish xarakteristikasi ko’rinishiga ta'sirini o’rganib chiqing. kvazi chiziqli yuklama sifatida turli maydoniy tranzistorlar qo’llanilganda uzatish xarakteriskalar turlicha bo’lishiga ahamiyat bering. mantiqiy signallar sathlarini aniqlashda kalitning uzatish xarakteristikasi uchiq=f(ukir) dan foydalanilishiga e'tibor bering. (7.1- rasm) mantiqiy nol u0 hamda mantiqiy bir u1 sathlar uzatish xarakteristikasi va uning ko’zguli aksi (punktir chiziq) kesishgan nuqtalardan aniqlanadi. λu = u1 – u0 mantiqiy signallarning sathlar farqi deb ataladi. 7.1-rasm 2. laboratoriya ishini bajarish uchun topshiriq: 2.1. mdya tranzistorda yasalgan kalit uzatish xarakteristikasiga yuklama qarshiligining ta'sirini uchiq=f(ukir) tadqiq etish. n- turdagi kanali induktsiyalangan mdya tranzistorda bajarilgan kalit sxemasi 7.2- rasmda keltirilgan. sxema e2 = 9v manbadan ta'minlanadi. kirish kuchlanishi ukir roslanuvchi e1 kuchlanish manbaidan beriladi. chiqish kuchlanishi uchiq va iste'mol qilinayotgan tokni …

2 / 3

) bog’liqlik grafiklarini quring. 3. tajribada olingan natijalarni ishlash. 3.1. 2- bandda olingan uzatish xarakteristikalarni quring. 3.2. har bir kalit uchun mantiqiy signal u0 va u1 sathlari va mantiqiy signallar sathlar farqi λu = u1 – u0ni aniqlang. olingan natijalarni 7.1 – jadvalga kiriting. 7.1 – jadval parametr yuklama turi u0, v u1, v λu, v po’rт, mв qarshilikli yuklama ryu=51kом ryu=10kом ryu=3,5kом 3.3. mantiqiy nol va mantiqiy bir holatlarida manbadan iste'mol qilinayotgan quvvatning o’rtacha qiymatini aniqlang:  10 ' 2 1 ppp rтo  ; мisт еip 1,01,0  4. hisobot mazmuni. 1) o’lchash sxemalari; 2) olingan bog’liqliklar jadvallari va grafiklari; 3) o’lchash va hisob natijalarining tahlili. 5. nazorat savollari. 1. yuklama sifatida qarshilik ulangan kalit parametrlarining yuklamadagi qarshilik qiymatiga bog’liqligini tushuntiring. 2. nima sababli kmdya tranzistorlarda yasalgan kalit statik holatlarda manbadan quvvat iste'mol qilmaydi ?
