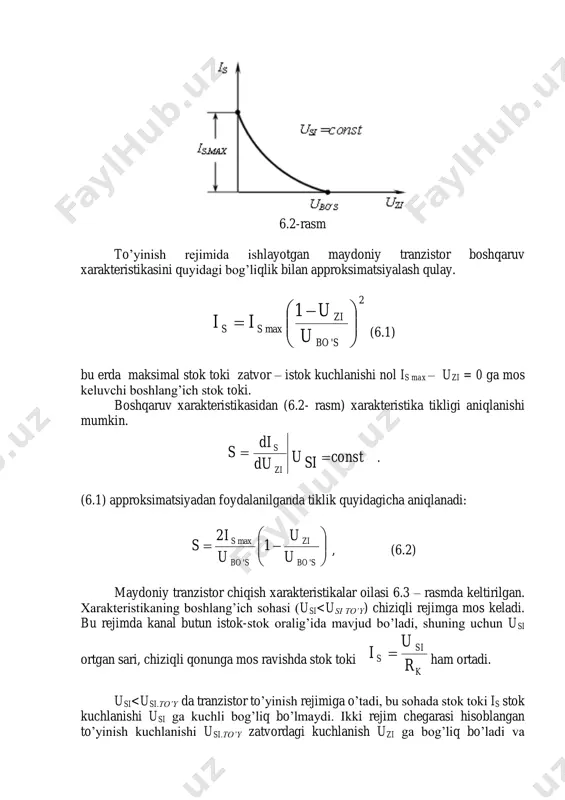

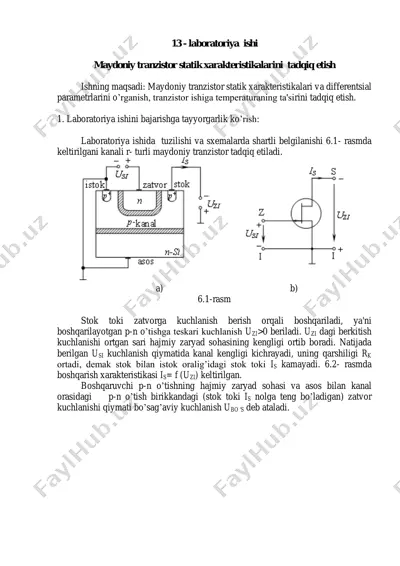

13 - laboratoriya ishi maydoniy tranzistor statik xarakteristikalarini tadqiq etish ishning maqsadi: maydoniy tranzistor statik xarakteristikalari va differentsial parametrlarini o’rganish, tranzistor ishiga temperaturaning ta'sirini tadqiq etish. 1. laboratoriya ishini bajarishga tayyorgarlik ko’rish: laboratoriya ishida tuzilishi va sxemalarda shartli belgilanishi 6.1- rasmda keltirilgani kanali r- turli maydoniy tranzistor tadqiq etiladi. a) b) 6.1-rasm stok toki zatvorga kuchlanish berish orqali boshqariladi, ya'ni boshqarilayotgan p-n o’tishga teskari kuchlanish uzi>0 beriladi. uzi dagi berkitish kuchlanishi ortgan sari hajmiy zaryad sohasining kengligi ortib boradi. natijada berilgan usi kuchlanish qiymatida kanal kengligi kichrayadi, uning qarshiligi rk ortadi, demak stok bilan istok oralig’idagi stok toki is kamayadi. 6.2- rasmda boshqarish xarakteristikasi is= f (uzi) keltirilgan. boshqaruvchi p-n o’tishning hajmiy zaryad sohasi va asos bilan kanal orasidagi p-n o’tish birikkandagi (stok toki is nolga teng bo’ladigan) zatvor kuchlanishi qiymati bo’sag’aviy kuchlanish ubo’s deb ataladi. 6.2-rasm to’yinish rejimida ishlayotgan maydoniy tranzistor boshqaruv xarakteristikasini quyidagi bog’liqlik bilan approksimatsiyalash qulay. 2 …

2 / 7

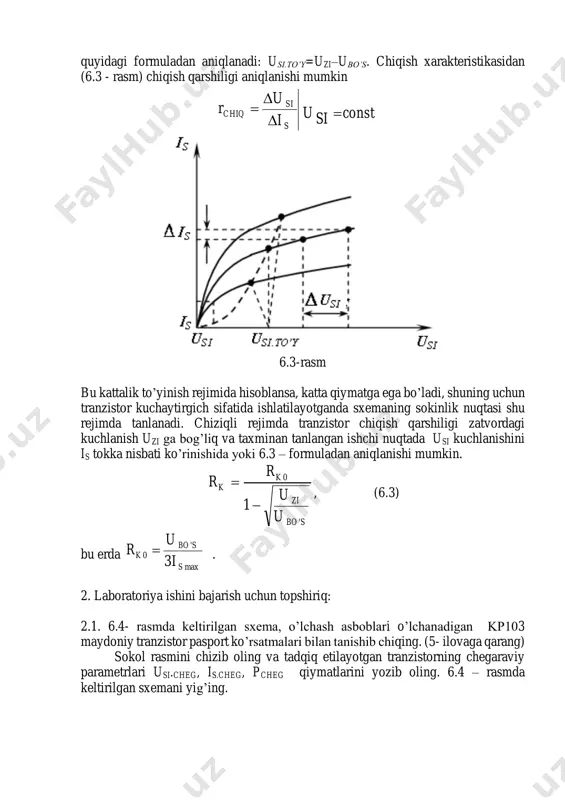

da tranzistor to’yinish rejimiga o’tadi, bu sohada stok toki is stok kuchlanishi usi ga kuchli bog’liq bo’lmaydi. ikki rejim chegarasi hisoblangan to’yinish kuchlanishi usi.to’y zatvordagi kuchlanish uzi ga bog’liq bo’ladi va quyidagi formuladan aniqlanadi: usi.to’y=uzi–ubo’s. chiqish xarakteristikasidan (6.3 - rasm) chiqish qarshiligi aniqlanishi mumkin constsiu i u r s si chiq     6.3-rasm bu kattalik to’yinish rejimida hisoblansa, katta qiymatga ega bo’ladi, shuning uchun tranzistor kuchaytirgich sifatida ishlatilayotganda sxemaning sokinlik nuqtasi shu rejimda tanlanadi. chiziqli rejimda tranzistor chiqish qarshiligi zatvordagi kuchlanish uzi ga bog’liq va taxminan tanlangan ishchi nuqtada usi kuchlanishini is tokka nisbati ko’rinishida yoki 6.3 – formuladan aniqlanishi mumkin. sbo zi k k u u r r ' 0 1  , (6.3) bu erda max ' 0 3 s sbo k i u r  . 2. laboratoriya ishini bajarish uchun topshiriq: 2.1. 6.4- rasmda keltirilgan sxema, o’lchash asboblari o’lchanadigan kp103 maydoniy tranzistor pasport …

3 / 7

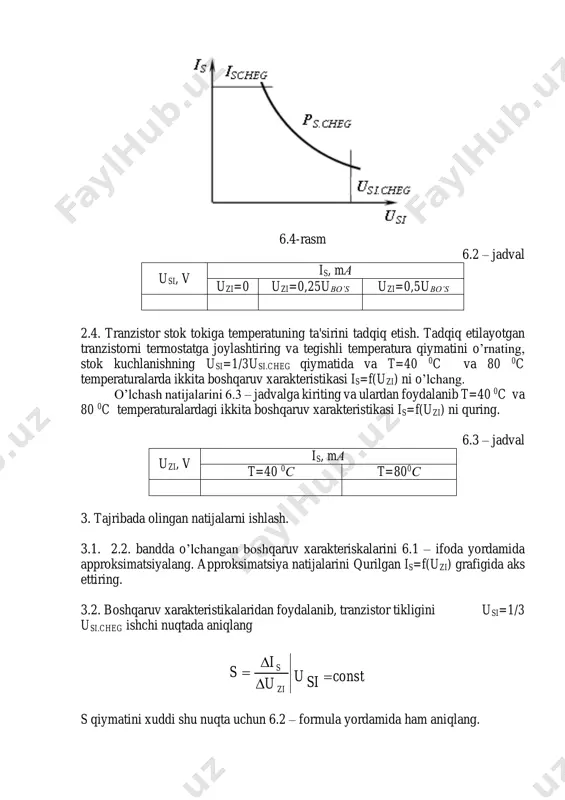

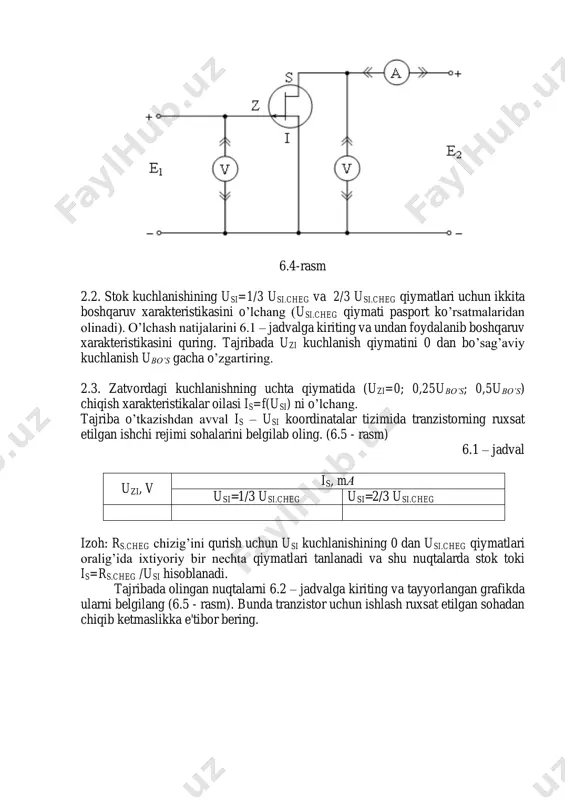

rish uchun usi kuchlanishining 0 dan usi.cheg qiymatlari oralig’ida ixtiyoriy bir nechta qiymatlari tanlanadi va shu nuqtalarda stok toki is=rs.cheg /usi hisoblanadi. tajribada olingan nuqtalarni 6.2 – jadvalga kiriting va tayyorlangan grafikda ularni belgilang (6.5 - rasm). bunda tranzistor uchun ishlash ruxsat etilgan sohadan chiqib ketmaslikka e'tibor bering. 6.4-rasm 6.2 – jadval usi, v is, mа uzi=0 uzi=0,25ubo’s uzi=0,5ubo’s 2.4. tranzistor stok tokiga temperatuning ta'sirini tadqiq etish. tadqiq etilayotgan tranzistorni termostatga joylashtiring va tegishli temperatura qiymatini o’rnating, stok kuchlanishning usi=1/3usi.cheg qiymatida va t=40 0c va 80 0c temperaturalarda ikkita boshqaruv xarakteristikasi is=f(uzi) ni o’lchang. o’lchash natijalarini 6.3 – jadvalga kiriting va ulardan foydalanib t=40 0c va 80 0c temperaturalardagi ikkita boshqaruv xarakteristikasi is=f(uzi) ni quring. 6.3 – jadval uzi, v is, mа t=40 0с t=800с 3. tajribada olingan natijalarni ishlash. 3.1. 2.2. bandda o’lchangan boshqaruv xarakteriskalarini 6.1 – ifoda yordamida approksimatsiyalang. approksimatsiya natijalarini qurilgan is=f(uzi) grafigida aks ettiring. 3.2. boshqaruv …

4 / 7

1/3usi.cheg usi=0 uzi=0 uzi=0,25ucheg uzi=0,5ucheg 3.5. 2.4 – bandda o’lchangan boshqaruv xarakteristikalarida, turli temperaturalarda o’lchangan boshqaruv xarakteristikalari kesishadigan termo barqaror nuqtaning ist va uzit koordinatalarini aniqlang. 4. hisobot mazmuni. 1) tadqiq etilayotgan tranzistor pasport ko’rsatmalari; 2) o’lchash sxemasi; 3) o’lchangan bog’liqliklar jadval va grafiklari; 4) boshqaruv xarakteristikasining approksimatsiya, hisoblangan tranzistor xarakteristikasining tikligi s va chiqish xarakteristikalari rchiq natijalari. 5. nazorat savollari. 1. zatvori p-n o’tish bilan boshqariladigan maydoniy tranzistorni tasvirlang va ishlash mexanizmini tushuntiring. 2. maydoniy tranzistor ish rejimlarini aytib bering. har qaysi rejimda tranzistor zatvori va stoki orasidagi kuchlanish munosabalari qanday bo’ladi ? 3. maydoniy tranzistorlarda qanday differentsial parametrlar tizimi qo’llaniladi va nima sababli ? 4. zatvori p-n o’tish bilan boshqariladigan maydoniy tranzistor uzatish xarakteristikasini tasvirlang va tushuntirib bering. 5. zatvori p-n o’tish bilan boshqariladigan maydoniy tranzistor chiqish xarakteristikalar oilasini tasvirlang va tushuntirib bering. 6. turli temperaturalarda o’lchangan zatvori p-n o’tish bilan boshqariladigan maydoniy tranzistor uzatish xarakteristikasini tasvirlang. bu …
