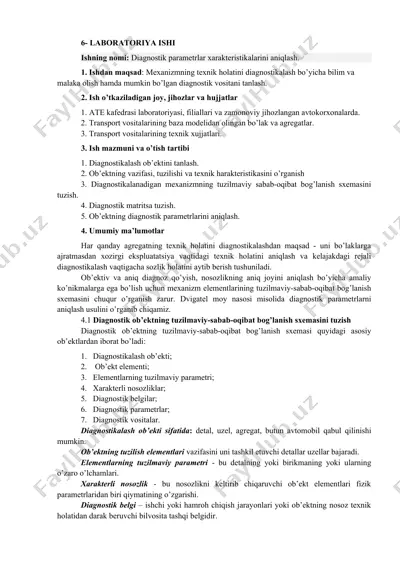

6- laboratoriya ishi ishning nomi: diagnostik parametrlar xarakteristikalarini aniqlash. 1. ishdan maqsad: mexanizmning texnik holatini diagnostikalash bo’yicha bilim va malaka olish hamda mumkin bo’lgan diagnostik vositani tanlash. 2. ish o’tkaziladigan joy, jihozlar va hujjatlar 1. ate kafedrasi laboratoriyasi, filiallari va zamonoviy jihozlangan avtokorxonalarda. 2. transport vositalarining baza modelidan olingan bo’lak va agregatlar. 3. transport vositalarining texnik xujjatlari. 3. ish mazmuni va o’tish tartibi 1. diagnostikalash ob’ektini tanlash. 2. ob’ektning vazifasi, tuzilishi va texnik harakteristikasini o’rganish 3. diagnostikalanadigan mexanizmning tuzilmaviy sabab-oqibat bog’lanish sxemasini tuzish. 4. diagnostik matritsa tuzish. 5. ob’ektning diagnostik parametrlarini aniqlash. 4. umumiy ma’lumotlar har qanday agregatning texnik holatini diagnostikalashdan maqsad - uni bo’laklarga ajratmasdan xozirgi ekspluatatsiya vaqtidagi texnik holatini aniqlash va kelajakdagi rejali diagnostikalash vaqtigacha sozlik holatini aytib berish tushuniladi. ob’ektiv va aniq diagnoz qo’yish, nosozlikning aniq joyini aniqlash bo’yicha amaliy ko’nikmalarga ega bo’lish uchun mexanizm elementlarining tuzilmaviy-sabab-oqibat bog’lanish sxemasini chuqur o’rganish zarur. dvigatel moy nasosi misolida diagnostik …

2 / 6

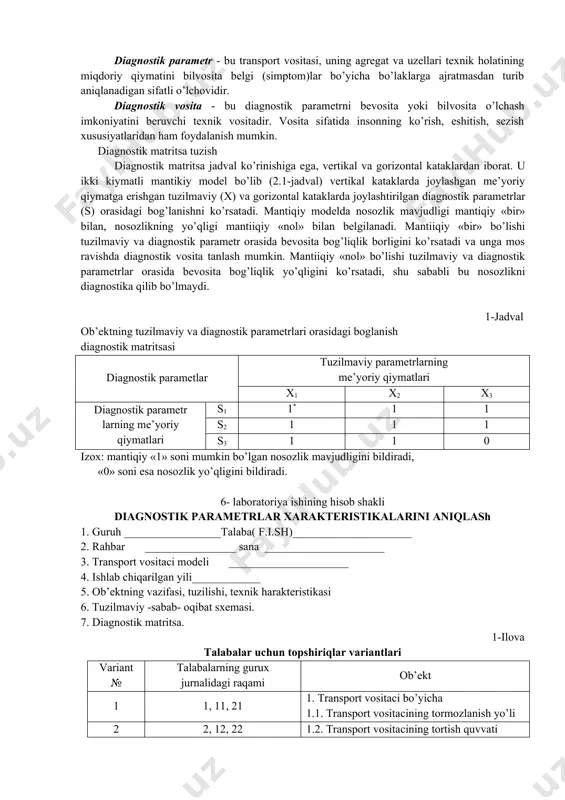

ng yoki ularning o’zaro o’lchamlari. xarakterli nosozlik - bu nosozlikni keltirib chiqaruvchi ob’ekt elementlari fizik parametrlaridan biri qiymatining o’zgarishi. diagnostik belgi – ishchi yoki hamroh chiqish jarayonlari yoki ob’ektning nosoz texnik holatidan darak beruvchi bilvosita tashqi belgidir. diagnostik parametr - bu transport vositasi, uning agregat va uzellari texnik holatining miqdoriy qiymatini bilvosita belgi (simptom)lar bo’yicha bo’laklarga ajratmasdan turib aniqlanadigan sifatli o’lchovidir. diagnostik vosita - bu diagnostik parametrni bevosita yoki bilvosita o’lchash imkoniyatini beruvchi texnik vositadir. vosita sifatida insonning ko’rish, eshitish, sezish xususiyatlaridan ham foydalanish mumkin. diagnostik matritsa tuzish diagnostik matritsa jadval ko’rinishiga ega, vertikal va gorizontal kataklardan iborat. u ikki kiymatli mantikiy model bo’lib (2.1-jadval) vertikal kataklarda joylashgan me’yoriy qiymatga erishgan tuzilmaviy (x) va gorizontal kataklarda joylashtirilgan diagnostik parametrlar (s) orasidagi bog’lanishni ko’rsatadi. mantiqiy modelda nosozlik mavjudligi mantiqiy «bir» bilan, nosozlikning yo’qligi mantiiqiy «nol» bilan belgilanadi. mantiiqiy «bir» bo’lishi tuzilmaviy va diagnostik parametr orasida bevosita bog’liqlik borligini ko’rsatadi va unga …

3 / 6

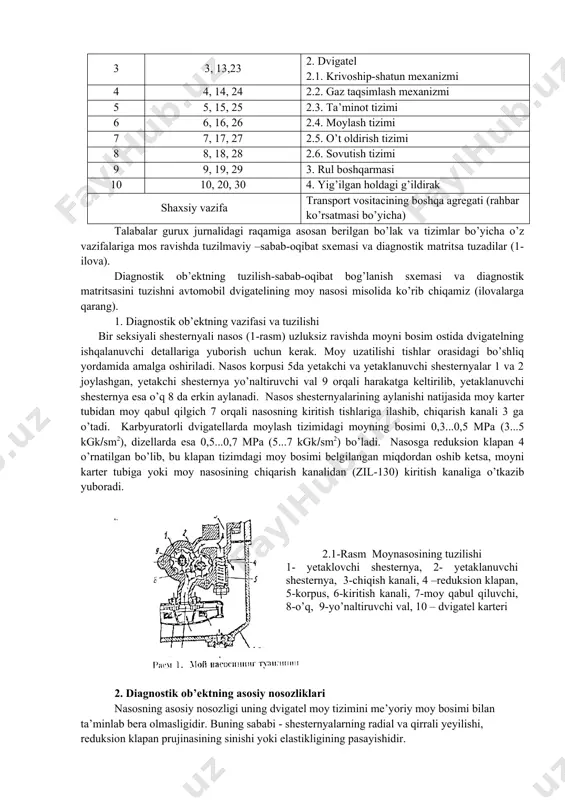

_talaba( f.i.sh)_____________________ 2. rahbar ________________ sana _____________________ 3. transport vositaci modeli _____________________ 4. ishlab chiqarilgan yili____________ 5. ob’ektning vazifasi, tuzilishi, texnik harakteristikasi 6. tuzilmaviy -sabab- oqibat sxemasi. 7. diagnostik matritsa. 1-ilova talabalar uchun topshiriqlar variantlari variant № talabalarning gurux jurnalidagi raqami ob’ekt 1 1, 11, 21 1. transport vositaci bo’yicha 1.1. transport vositacining tormozlanish yo’li 2 2, 12, 22 1.2. transport vositacining tortish quvvati 3 3, 13,23 2. dvigatel 2.1. krivoship-shatun mexanizmi 4 4, 14, 24 2.2. gaz taqsimlash mexanizmi 5 5, 15, 25 2.3. ta’minot tizimi 6 6, 16, 26 2.4. moylash tizimi 7 7, 17, 27 2.5. o’t oldirish tizimi 8 8, 18, 28 2.6. sovutish tizimi 9 9, 19, 29 3. rul boshqarmasi 10 10, 20, 30 4. yig’ilgan holdagi g’ildirak shaxsiy vazifa transport vositacining boshqa agregati (rahbar ko’rsatmasi bo’yicha) talabalar gurux jurnalidagi raqamiga asosan berilgan bo’lak va tizimlar bo’yicha o’z vazifalariga mos ravishda tuzilmaviy –sabab-oqibat sxemasi …

4 / 6

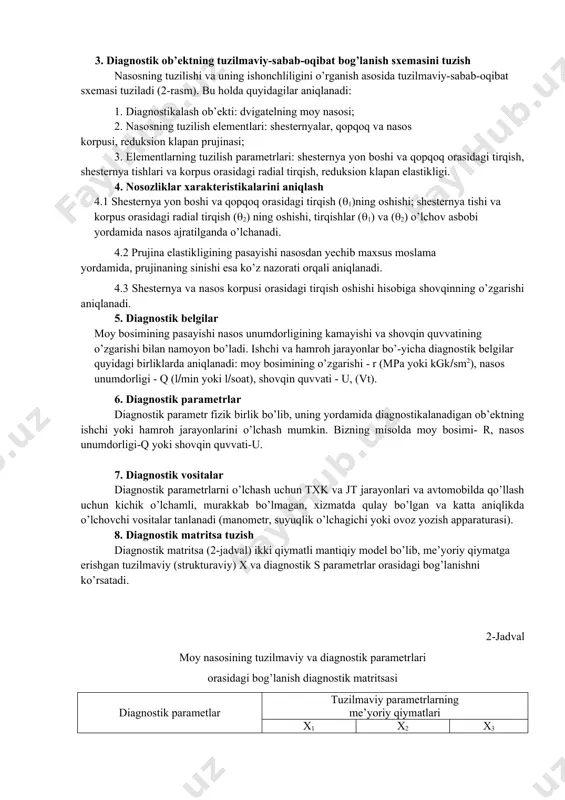

..0,5 mpa (3...5 kgksm2), dizellarda esa 0,5...0,7 mpa (5...7 kgksm2) bo’ladi. nasosga reduksion klapan 4 o’rnatilgan bo’lib, bu klapan tizimdagi moy bosimi belgilangan miqdordan oshib ketsa, moyni karter tubiga yoki moy nasosining chiqarish kanalidan (zil-130) kiritish kanaliga o’tkazib yuboradi. 2.1-rasm moynasosining tuzilishi 1- yetaklovchi shesternya, 2- yetaklanuvchi shesternya, 3-chiqish kanali, 4 –reduksion klapan, 5-korpus, 6-kiritish kanali, 7-moy qabul qiluvchi, 8-o’q, 9-yo’naltiruvchi val, 10 – dvigatel karteri 2. diagnostik ob’ektning asosiy nosozliklari nasosning asosiy nosozligi uning dvigatel moy tizimini me’yoriy moy bosimi bilan ta’minlab bera olmasligidir. buning sababi - shesternyalarning radial va qirrali yeyilishi, reduksion klapan prujinasining sinishi yoki elastikligining pasayishidir. 3. diagnostik ob’ektning tuzilmaviy-sabab-oqibat bog’lanish sxemasini tuzish nasosning tuzilishi va uning ishonchliligini o’rganish asosida tuzilmaviy-sabab-oqibat sxemasi tuziladi (2-rasm). bu holda quyidagilar aniqlanadi: 1. diagnostikalash ob’ekti: dvigatelning moy nasosi; 2. nasosning tuzilish elementlari: shesternyalar, qopqoq va nasos korpusi, reduksion klapan prujinasi; 3. elementlarning tuzilish parametrlari: shesternya yon boshi va qopqoq orasidagi …

5 / 6

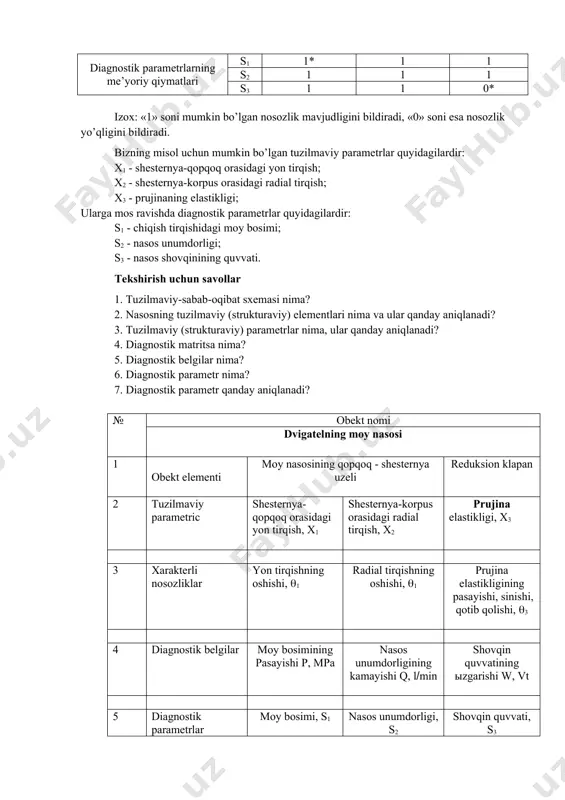

namoyon bo’ladi. ishchi va hamroh jarayonlar bo’-yicha diagnostik belgilar quyidagi birliklarda aniqlanadi: moy bosimining o’zgarishi - r (mpa yoki kgksm2), nasos unumdorligi - q (lmin yoki lsoat), shovqin quvvati - u, (vt). 6. diagnostik parametrlar diagnostik parametr fizik birlik bo’lib, uning yordamida diagnostikalanadigan ob’ektning ishchi yoki hamroh jarayonlarini o’lchash mumkin. bizning misolda moy bosimi- r, nasos unumdorligi-q yoki shovqin quvvati-u. 7. diagnostik vositalar diagnostik parametrlarni o’lchash uchun txk va jt jarayonlari va avtomobilda qo’llash uchun kichik o’lchamli, murakkab bo’lmagan, xizmatda qulay bo’lgan va katta aniqlikda o’lchovchi vositalar tanlanadi (manometr, suyuqlik o’lchagichi yoki ovoz yozish apparaturasi). 8. diagnostik matritsa tuzish diagnostik matritsa (2-jadval) ikki qiymatli mantiqiy model bo’lib, me’yoriy qiymatga erishgan tuzilmaviy (strukturaviy) x va diagnostik s parametrlar orasidagi bog’lanishni ko’rsatadi. 2-jadval moy nasosining tuzilmaviy va diagnostik parametrlari orasidagi bog’lanish diagnostik matritsasi diagnostik parametlar tuzilmaviy parametrlarning me’yoriy qiymatlari x1 x2 x3 diagnostik parametrlarning me’yoriy qiymatlari s1 1* 1 1 s2 1 …
